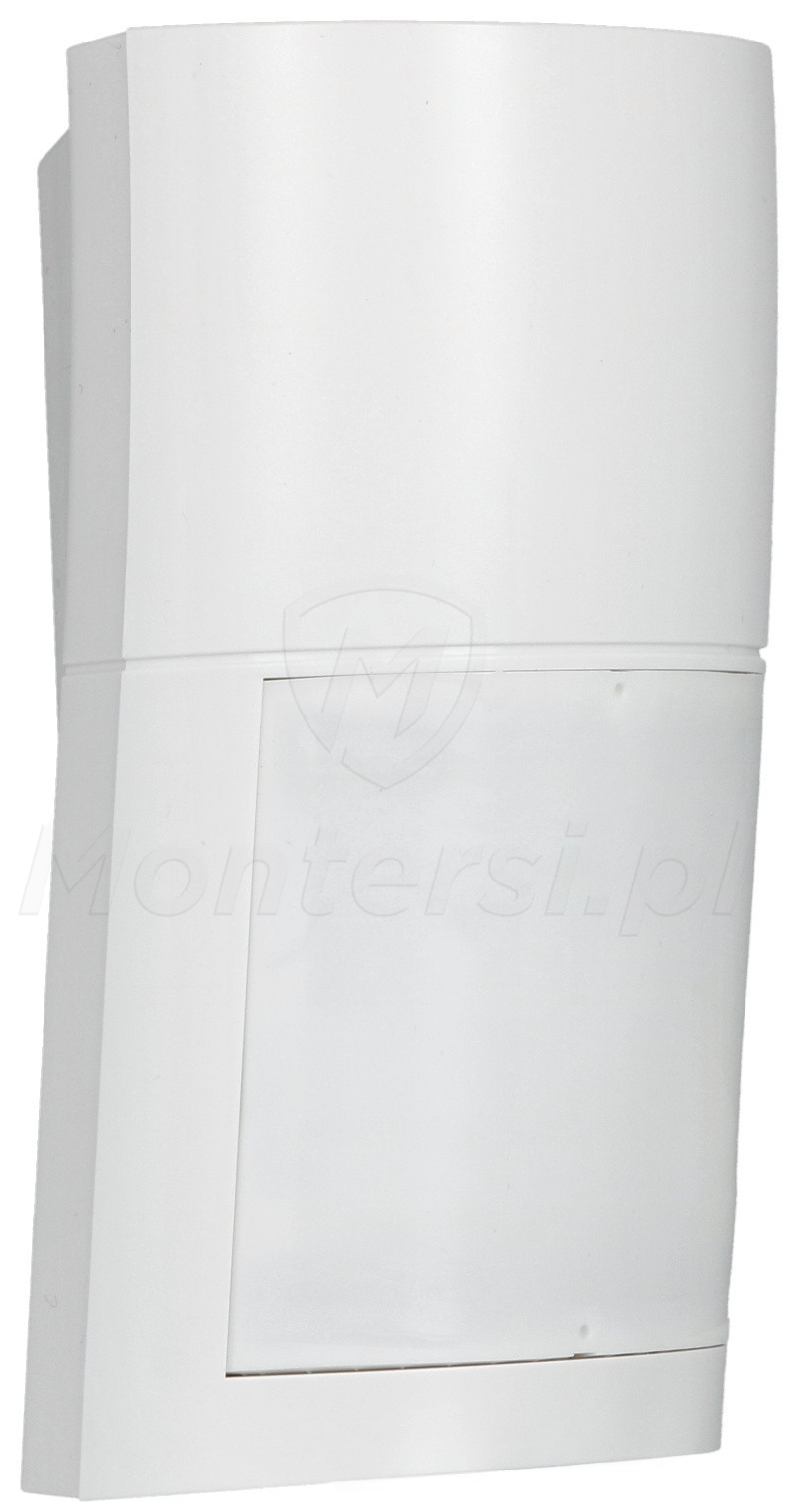

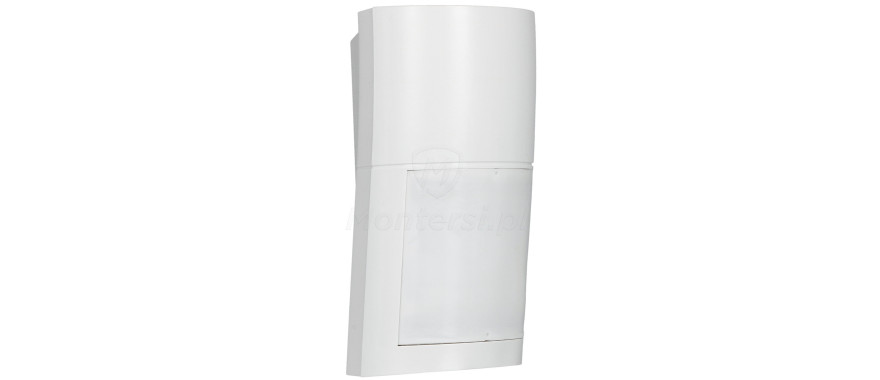

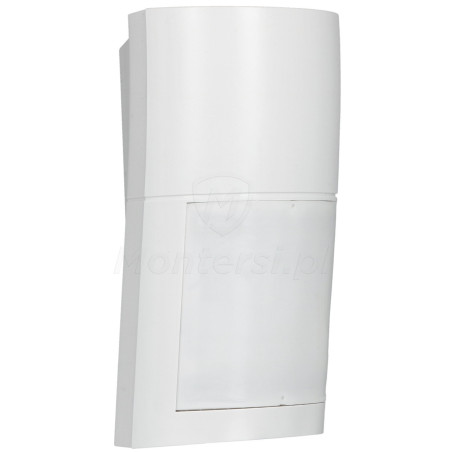

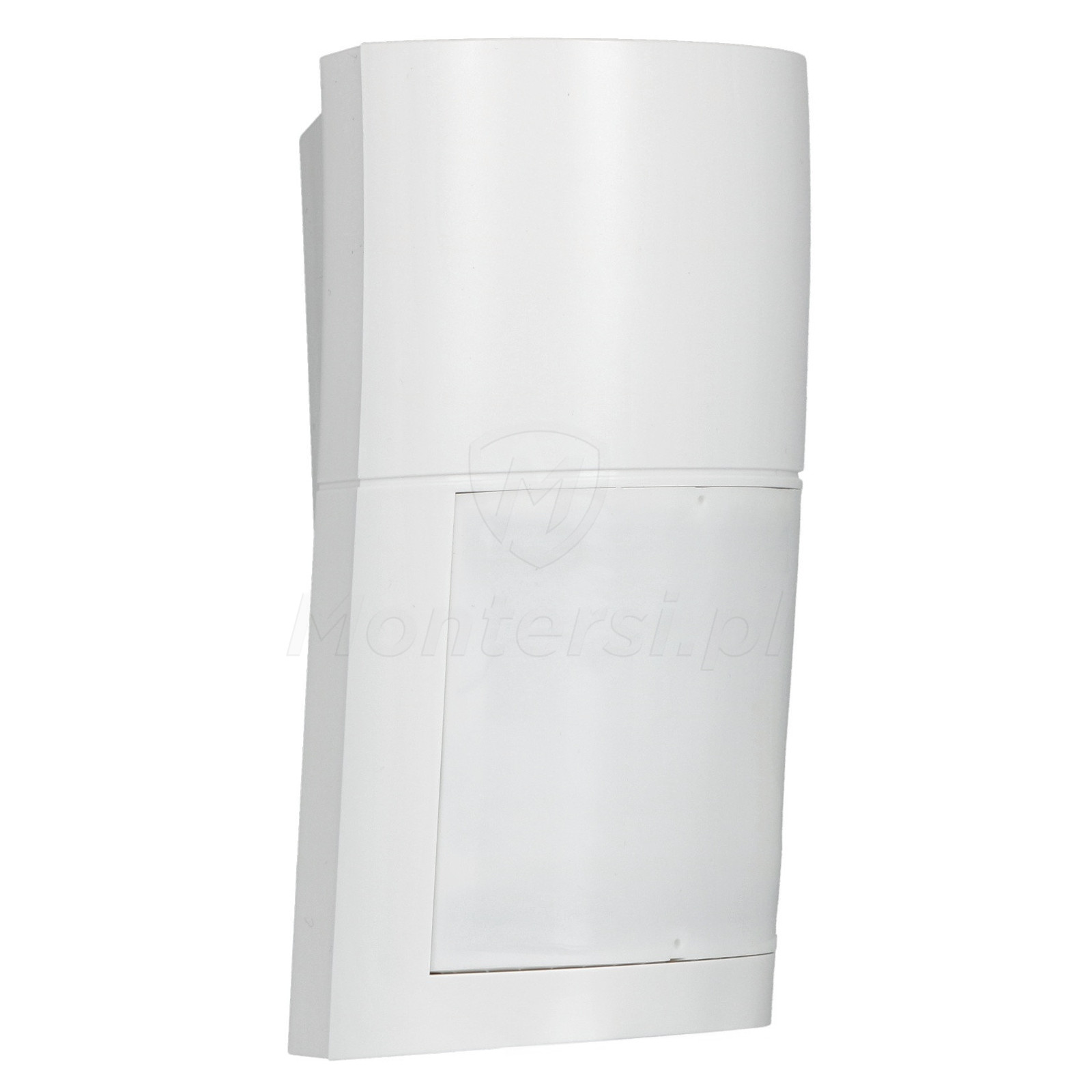

QXI-ST - Zewnętrzna czujka ruchu PIR

Kod: 26527

Parametry techniczne:

Czujka PIR: TAK
Zewnętrzna: TAK
Zasięg: 12 m
Kąt pokrycia: 120°
Wyjście alarmowe: NO / NC 28 V DC / 0.1 A
Wyjście antysabotażowe: NC 28 V DC / 0.1 A
Odporna na zwierzęta: TAK
Wykrywalna prędkość ruchu: 0.3 - 2 m/s
Zalecana wysokość montażu: 0.8 - 1.2 m / 2.2 - 2.7 m
Obudowa: IP54
Temperatura pracy: -40...+60 °C
Zasilanie: 9.5 - 16 V DC
Pobór prądu: max. 20 mA
Wymiary: 78 x 59 x 144.5 mm

Dużo

Czas realizacji:

24h

450,18 zł

netto: 366,00 zł

QXI-ST - Czujka ruchu PIR, dedykowana do pracy w zewnętrznym systemie alarmowym. Zaliczana do serii QX Infinity (QXI), cechuje się wysoką jakością wykonania, która gwarantuje wysoką skuteczność wykrywania intruza i dobrą odpornością na wystąpienie fałszywych alarmów. Cechuje się ona również eleganckim wyglądem, dzięki któremu jest ona dyskretna i można ją z łatwością wkomponować w praktycznie dowolną elewacje budynkową. Czujka QXI-ST sprawdza się świetnie w domowych systemach alarmowych jako element systemu ochrony budynku, ogrodu lub podjazdu.

Do cech charakterystycznych czujki QXI-ST można zaliczyć:

Technologia QUAD i logika AND, zapewniające wysoką skuteczność wykrywania intruza
Skuteczny zasięg do 12 m i szeroki kąt pokrycia 120°
Możliwość regulacji obszaru detekcji (naklejkami maskującymi)
Możliwość montażu na wysokości 0.8 - 1.2 m (niski) lub 2.2 - 2.7 m (wysoki)
Algorytm SMDA, minimalizujący ryzyko wystąpienia fałszywych alarmów
Wbudowany podwójny filtr światła białego
Wyjście alarmu: NO / NC 28 V DC / 0.1 A
Zabezpieczenie antysabotażowe przed otwarciem obudowy - wyjście NC 28 V DC / 0.1 A
Konstrukcja pozbawiona śrub, dzięki której obudowę można z łatwością otworzyć przy pomocy śrubokręta z płaską końcówką
Szczelna obudowa zewnętrzna IP54 z tworzywa sztucznego ASA

Parametry techniczne:

Parametry techniczne:

Czujka PIR: TAK
Zewnętrzna: TAK
Zasięg: 12 m
Kąt pokrycia: 120°
Wyjście alarmowe: NO / NC 28 V DC / 0.1 A
Wyjście antysabotażowe: NC 28 V DC / 0.1 A
Odporna na zwierzęta: TAK
Wykrywalna prędkość ruchu: 0.3 - 2 m/s
Zalecana wysokość montażu: 0.8 - 1.2 m / 2.2 - 2.7 m
Obudowa: IP54
Temperatura pracy: -40...+60 °C
Zasilanie: 9.5 - 16 V DC
Pobór prądu: max. 20 mA
Wymiary: 78 x 59 x 144.5 mm
Waga: 180 g

Technologia QUAD i logika AND

Wysoka skuteczność wykrywania intruza

Do budowy czujki QXI-ST wykorzystano wysokiej jakości element piroelektryczny (QUAD PIR), generujący podwójne wiązki PIR. Dodatkowo działa ona w logice AND, która do aktywacji alarmu wymaga naruszenia dwóch wiązek PIR jednocześnie.

Dzięki czemu czujka cechuje się wysoką skutecznością wykrywania intruza i minimalizowane jest ryzyko wystąpienia fałszywych alarmów. Jest ona również odporna na ruch wykonywany przez niewielkie zwierzęta:

Dla montażu na wysokości od 2.2 do 2.7 m czujka zapewnia wielopoziomową detekcję i jest odporna na ruch wykonywany przez niewielkie zwierzęta

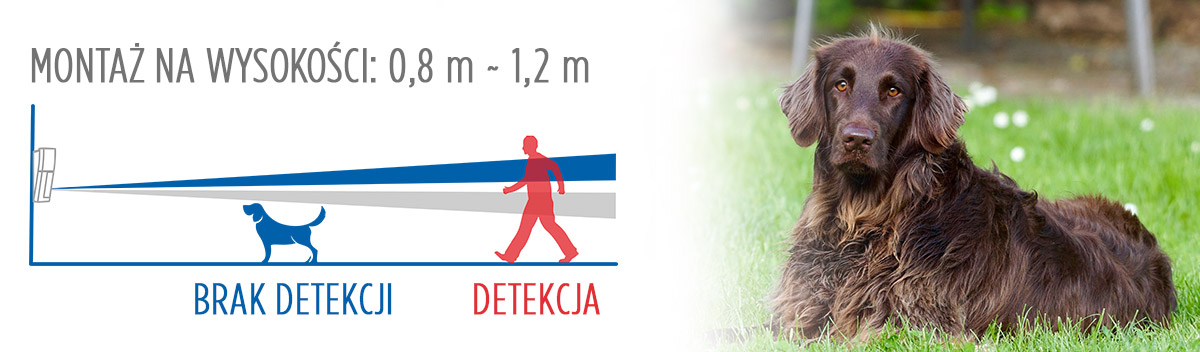

Dla montażu na wysokości od 0.8 do 1.2 m czujka jest odporna ruch wykonywany przez większe zwierzęta, taki jak np. duże psy (należy pamiętać o odpowiedniej regulacji obszaru detekcji)

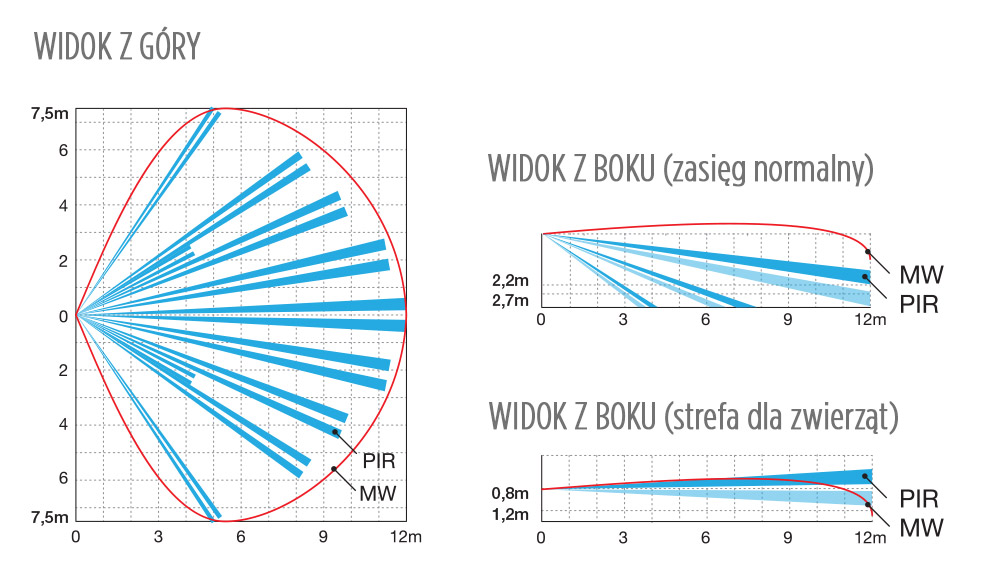

Czujka cechuje się skutecznym zasięgiem detekcji dochodzącym do 12 m i szerokim kątem detekcji, wynoszącym aż 120°. Podczas montażu instalator ma możliwość regulacji obszaru detekcji, przy pomocy naklejek maskujących.

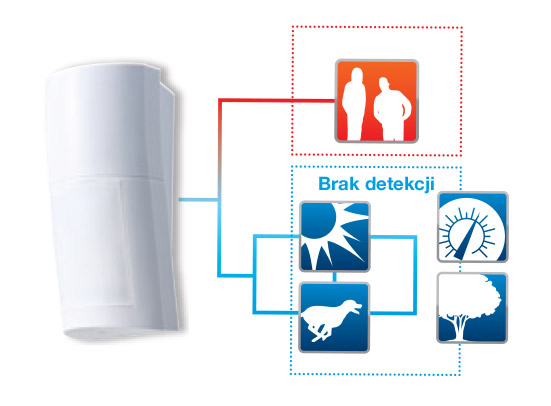

Algorytm SMDA

Minimalizacja fałszywych alarmów

Dużą zaletą czujki jest obsługa algorytmu SMDA (Super Multidemensional Analysis). Algorytm SMDA analizuje wzorce detekcji, umożliwiając odróżnienie faktycznej obecności intruza od zwykłych zakłóceń - wywołanych np. ruchem roślin lub zmianami pogodowymi. Dzięki czemu minimalizowane jest ryzyko wystąpienia fałszywego alarmu, co zwiększa niezawodność całego systemu alarmowego.

Filtr światła białego

Skuteczna praca na zewnątrz

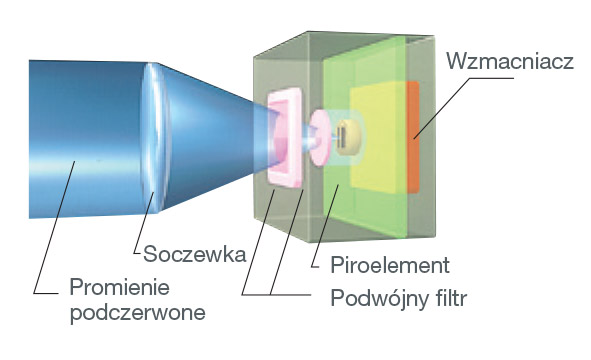

Czujka ruchu QXI-ST posiada wbudowany podwójny filtr światła białego, który eliminuje światło widzialne i zakłócenia o częstotliwości radiowej (RFI). Dzięki czemu może ona poprawnie pracować na zewnątrz, nawet podczas słonecznych dni.

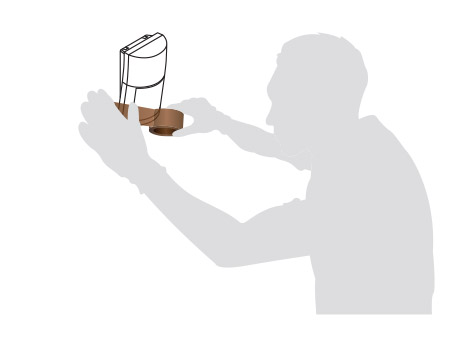

Zabezpieczenie antysabotażowe

Ochrona przed ingerencją osób trzecich

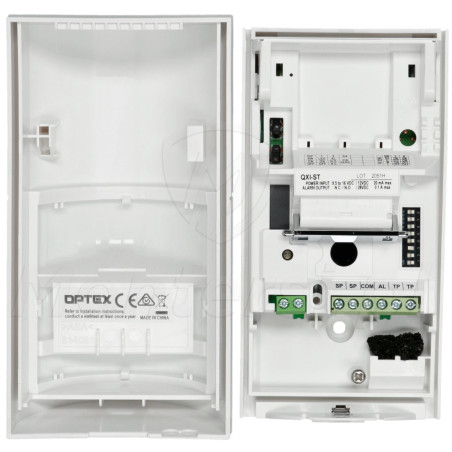

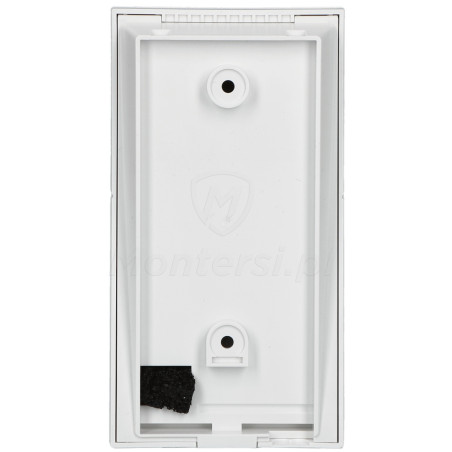

Czujka jest również wyposażona w podwójne zabezpieczenie sabotażowe, chroniące przed nieautoryzowanym otwarciem obudowy i oderwaniem od podłoża. Ochrona sabotażowa jest realizowana przez styk umieszczony na płytce elektroniki (otwarcie obudowy) i styk umieszczony na tylnej ścianie czujki (oderwanie od podłoża)

Obudowa IP54

Bezawaryjna praca na zewnątrz

Czujkę QXI-ST umieszczono w obudowie zewnętrznej, w klasie szczelności IP54. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, umożliwiając poprawną pracę na zewnątrz.

Dodatkowo obudowa została wykonana z tworzywa sztucznego ASA, które cechuje się dobrą odpornością na działanie promieni słonecznych. Obudowa IP54 zapewnia ochronę przed:

Dostaniem się do wnętrza obudowy pyłu i innych drobnych zabrudzeń
Bryzgami wody z dowolnego kierunku
Niskimi i wysokimi temperaturami z zakresu -40...+60 °C

Pobierz

Typ	Nazwa	Rozmiar
Instrukcje	pdf QXI-ST - instrukcja instalacji	1.39 MB	Pobierz
Karty Katalogowe	pdf QXI-ST - karta katalogowa	1.17 MB	Pobierz
Certyfikaty	pdf QXI-ST - deklaracja CE	56.92 kB	Pobierz
