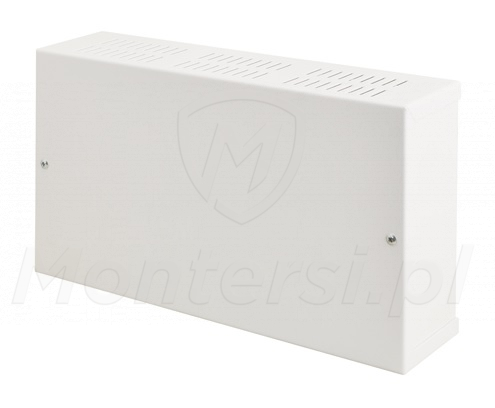

PSCU04344SEP - Zasilacz systemu CCTV 30V/4x1A

Kod: 14778

Parametry techniczne:

Napięcie zasilania: 230 V AC
Napięcie wyjściowe: 30 - 35 V DC
Prąd wyjściowy (max): 4 A
Ilość wyjść: 4
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie przepięciowe: TAK
Sygnalizacja pracy: Diody LED
Klasa środowiskowa: II
Temperatura pracy: -10...+40 °C
Wymiary: 270 x 154 x 80 mm
Gwarancja producenta: 5 lat

Mało

Czas realizacji:

24h

552,27 zł

netto: 449,00 zł

Opis produktu
Załączniki

Zasilacz systemu CCTV, przystosowany do współpracy z 4 urządzeniami, wymagającymi stabilnego napięcia zasilania 30 - 35V DC (4x 1 A). Cechą różniącą go od innych modeli jest wbudowany transformator separujący - Jego zastosowanie zapewnia separację galwaniczną pomiędzy wyjściami zasilacza.

SCU04343SEP, w połączeniu z przetwornicą napięcia DCDC10H lub DCDC15H, nadaje się do zasilania systemu monitoringu. Przy pomocy zasilacza, 4 przetwornic i klasycznej skrętki UTP, można zasilić 4 standardowe kamery CCTV.

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 230 V AC
Napięcie wyjściowe: 30 - 35 V DC
Prąd wyjściowy (max): 4 A
Ilość wyjść: 4
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie przepięciowe: TAK
Sygnalizacja pracy: Diody LED
Klasa środowiskowa: II
Temperatura pracy: -10...+40 °C
Wymiary: 270 x 154 x 80 mm
Gwarancja producenta: 5 lat

Separacja galwaniczna

Bezpieczeństwo i eliminacja zakłóceń

Cechą szczególną modelu PSCU04344SEP jest wbudowany transformator separujący. Dzięki niemu każde wyjście zasilania jest odseparowane galwanicznie od pozostałych.

Podstawowe zalety stosowania separacji galwanicznej:

Oddziela część obwodu wyjściowego od wejściowego, przez co podnosi poziom ochrony przeciwporażeniowej
Niweluje zakłócenia oraz sprzężenia wywołane wspólnym obwodem masy wejścia i wyjścia zasilacza

Bezpieczniki topikowe

Odporność na zwarcia i przeciążenia

Wyjścia zasilacza zostały zabezpieczone bezpiecznikami topikowymi (4x 1 A). Chronią one współpracujące urządzenia przed uszkodzeniami wywołanymi zwarciem lub przeciążeniem - Kiedy na wyjściu ma się pojawić zbyt duży prąd, bezpiecznik przepala się i odłącza wyjście.

Sygnalizacja optyczna

Informacja o stanie zasilacza

Na płytce zasilacza znajdują się 4 zielone diody LED, które informują użytkownika o stanie wyjść:

Dioda świeci - Wyjście pracuje normalnie
Dioda zgaszona - Wyjście jest odcięte

Zabezpieczenia:

Przeciwzwarciowe - Chroni elementy systemu przed ewentualnymi uszkodzeniami spowodowanymi przez zwarcia. Zwarcia powstają w skutek uszkodzenia izolacji lub nieprawidłowego połączenia przewodów
Przepięciowe - Chroni podłączone urządzenia przed wyładowaniami atmosferycznymi i przepięciami powstałymi wewnątrz instalacji
Przeciążeniowe - Chroni system przed zbyt dużym natężeniem prądu
Termiczne - Chroni przed stopieniem się elementów zasilacza
