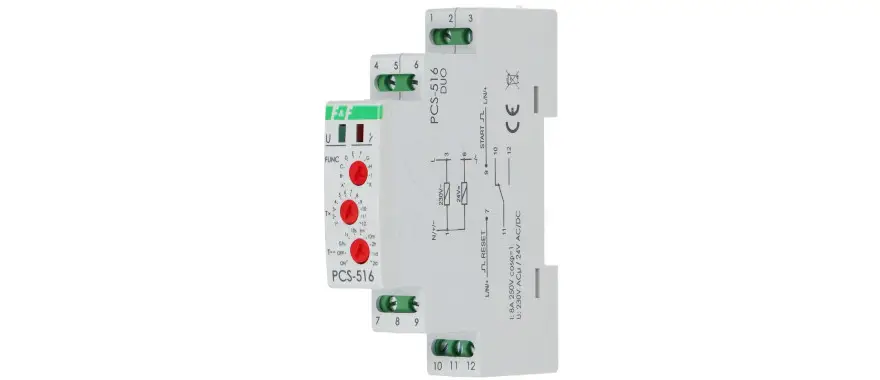

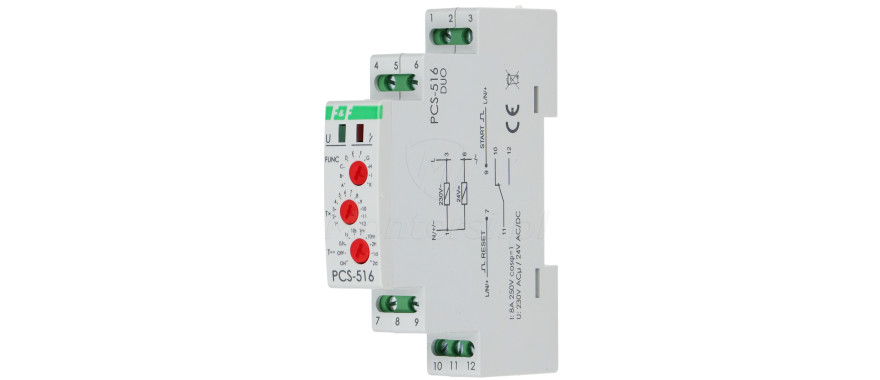

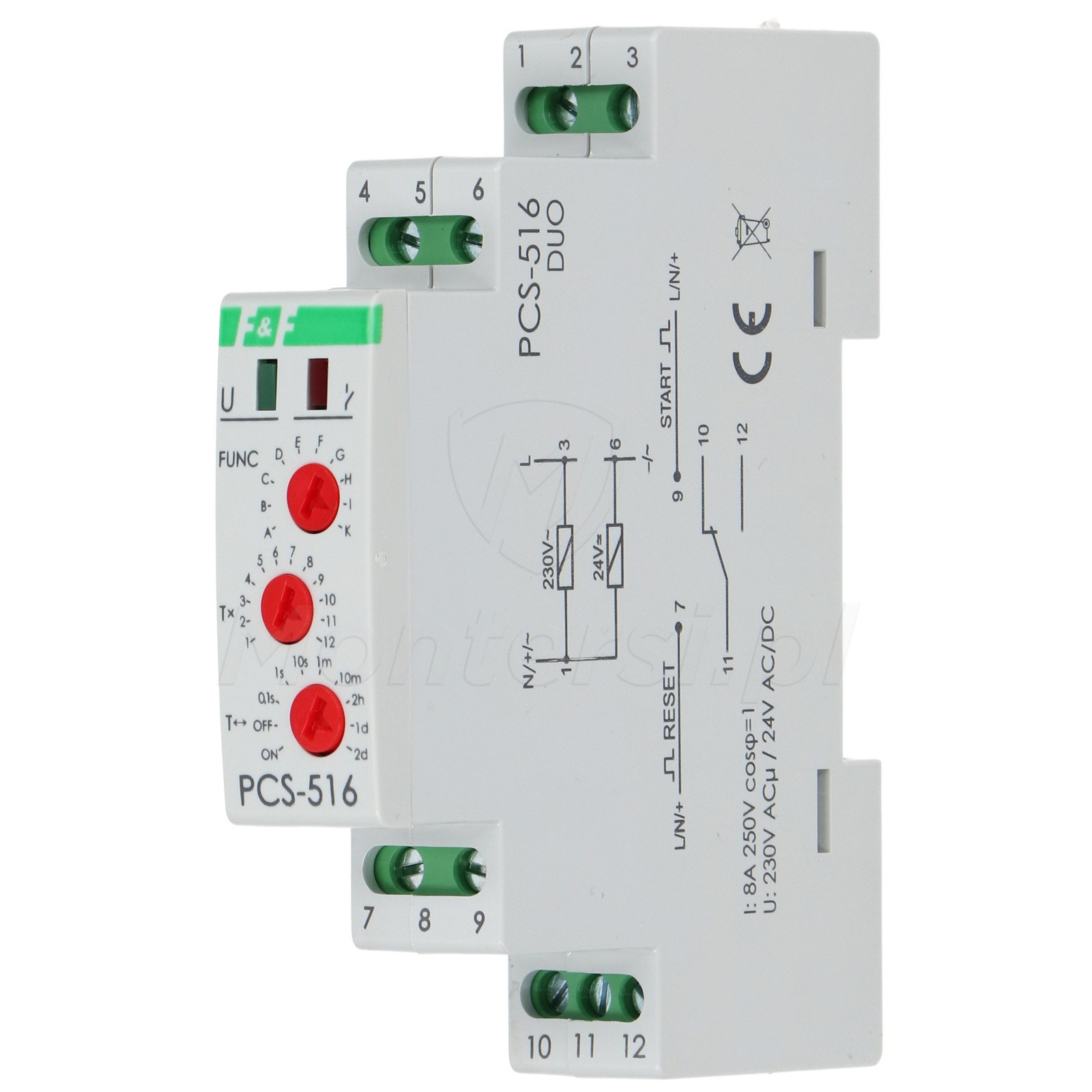

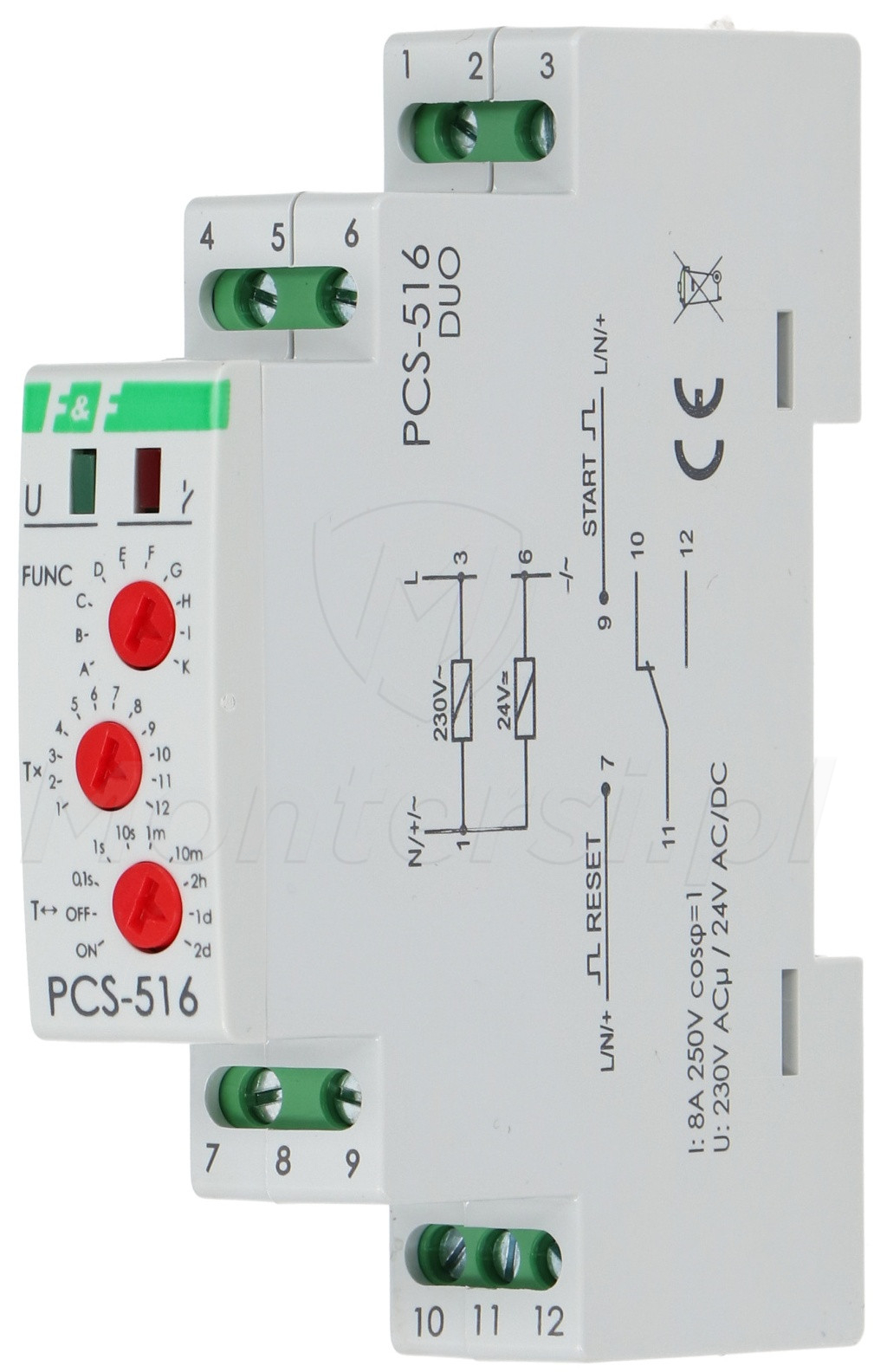

PCS-516 DUO Przekaźnik czasowy

Kod: 38905
Mało
Czas realizacji:
24h
178,35 zł
netto: 145,00 zł
  • Napięcie zasilania: 230 V AC / 24 V AC/DC
  • Tryb pracy: wielofunkcyjny
  • Element wykonawczy: Przekaźnik
  • Pobór mocy: 0.8 W
  • Sygnalizacja pracy: Diody LED
  • Temperatura pracy: -25...50 °C
  • Stopień ochrony: IP 20
wszystkie parametry
Opis

PCS-516 DUO to 10-funkcyjny przekaźnik czasowy przeznaczony do precyzyjnego sterowania w instalacjach automatyki przemysłowej i domowej. Znajduje zastosowanie w systemach wentylacji, ogrzewania, oświetlenia, sygnalizacji i innych układach wymagających opóźnionego lub cyklicznego działania. Urządzenie oferuje szeroki zakres czasowy oraz możliwość współpracy z sygnałami START i RESET, co umożliwia elastyczne dopasowanie do wymagań danego systemu.

Najważniejsze cechy produktu:

  • 10 trybów pracy: m.in. opóźnione załączenie, wyłączenie, cykle i generowanie impulsów
  • Zasilanie uniwersalne: 230 V AC lub 24 V AC/DC
  • Zakres czasu pracy: od 0,1 sekundy do 24 dni (576 godzin)
  • Montaż: na szynę DIN 35 mm
  • Czytelna sygnalizacja LED: zielona dla zasilania, czerwona dla stanu przekaźnika
  • Wejścia START i RESET: umożliwiające zdalne sterowanie i resetowanie trybu
  • Kompaktowa obudowa: 1-modułowa, 18 mm szerokości, IP20

10 funkcji pracy

Elastyczne sterowanie czasowe

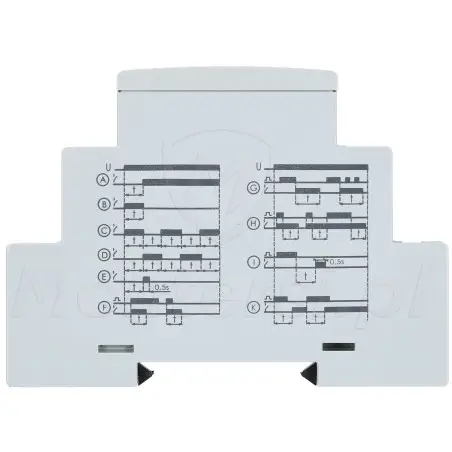

PCS-516 DUO oferuje szeroki wybór funkcji czasowych, umożliwiających dopasowanie działania urządzenia do potrzeb konkretnej aplikacji. Użytkownik ma do dyspozycji 10 trybów pracy oznaczonych literami A–K, obejmujących między innymi:

  • opóźnione załączanie i wyłączanie,
  • tryby cykliczne,
  • generowanie impulsów czasowych,
  • funkcje z podtrzymaniem i sterowaniem z wejść START / RESET

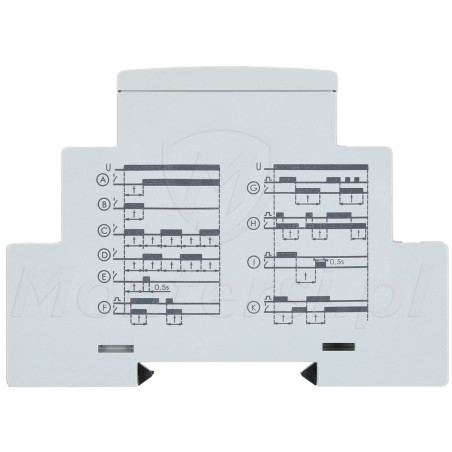

Taka różnorodność pozwala na zastosowanie przekaźnika zarówno w prostych instalacjach domowych, jak i w zaawansowanych układach automatyki przemysłowej. Graficzne przedstawienie przebiegów funkcji znajduje się w dokumentacji technicznej urządzenia. FUNKCJE PRACY PRZEKAŹNIKA

Ustawienia czasowe

Precyzyjna konfiguracja

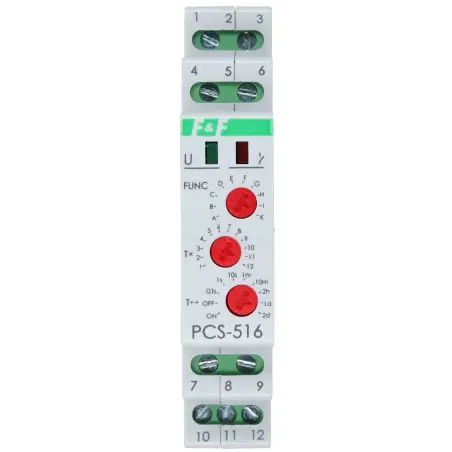

PCS-516 DUO pozwala na dokładne ustawienie czasu działania w zakresie od 0,1 sekundy do 24 dni (576 godzin). Konfiguracja odbywa się za pomocą dwóch pokręteł:

T↔ – wybór zakresu czasowego (sekundy, minuty, godziny, dni),

Tx – ustawienie wartości w wybranym zakresie (1–12).

Czas działania obliczany jest jako iloczyn obu wartości, np. 1m × 7 = 7 minut. Zmiana ustawień możliwa jest po ponownym załączeniu zasilania, co chroni urządzenie przed przypadkowym przeprogramowaniem.

Obsługa i montaż

Szybka instalacja i czytelne podłączenie

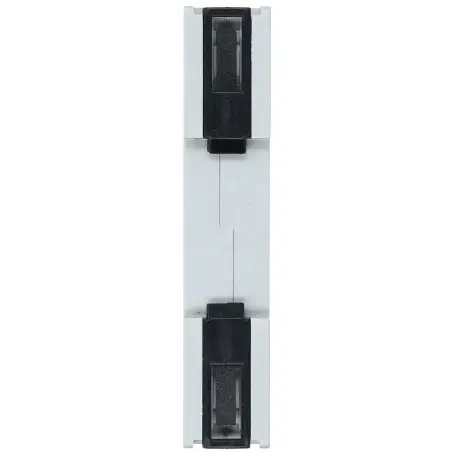

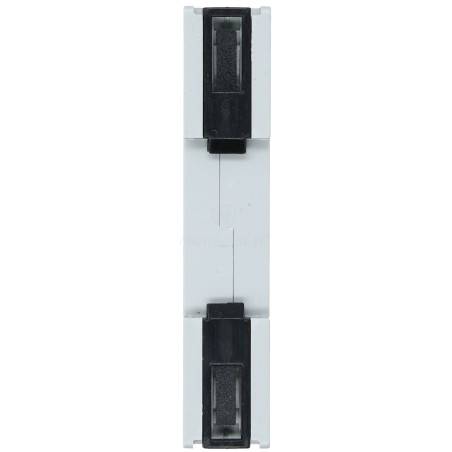

Montaż na szynie DIN

PCS-516 DUO przeznaczony jest do montażu na standardowej szynie TH-35 (35 mm), co umożliwia szybką integrację z rozdzielnicami i szafami sterowniczymi.

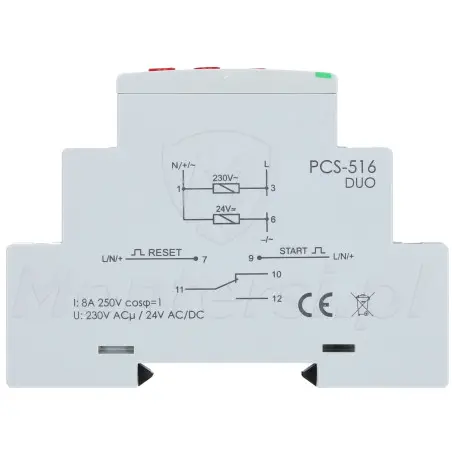

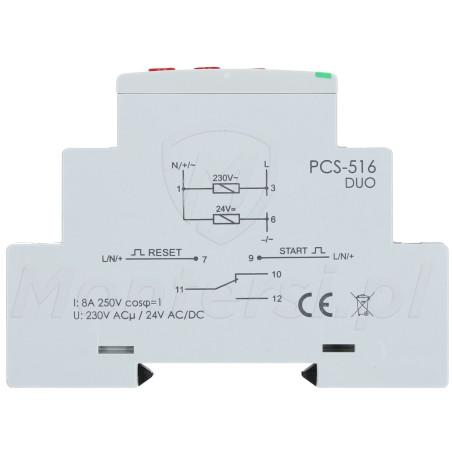

Uniwersalne zasilanie

Urządzenie może być zasilane jednym z dwóch napięć:

230 V AC – podłączenie do zacisków 1–3,

24 V AC/DC – podłączenie do zacisków 1–6.

Uwaga! - należy wybrać i podłączyć tylko jedno źródło zasilania.
  • Napięcie zasilania: 230 V AC / 24 V AC/DC
  • Tryb pracy: wielofunkcyjny
  • Element wykonawczy: Przekaźnik
  • Pobór mocy: 0.8 W
  • Sygnalizacja pracy: Diody LED
  • Temperatura pracy: -25...50 °C
  • Stopień ochrony: IP 20
Typ Nazwa Opis Rozmiar
Instrukcje PDF Instrukcja 879.13 kB Pobierz
Certyfikaty pdf Deklaracja CE 179 kB Pobierz
