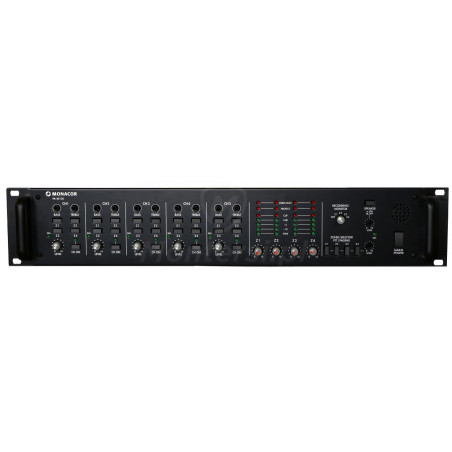

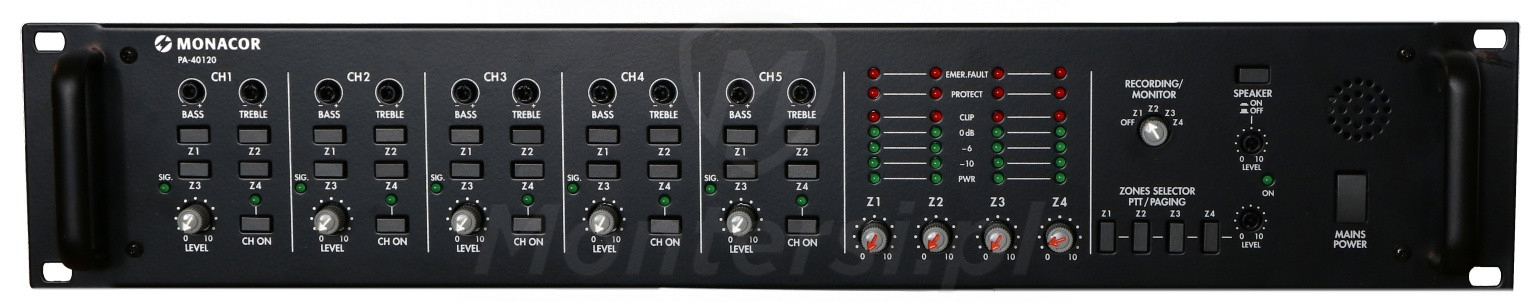

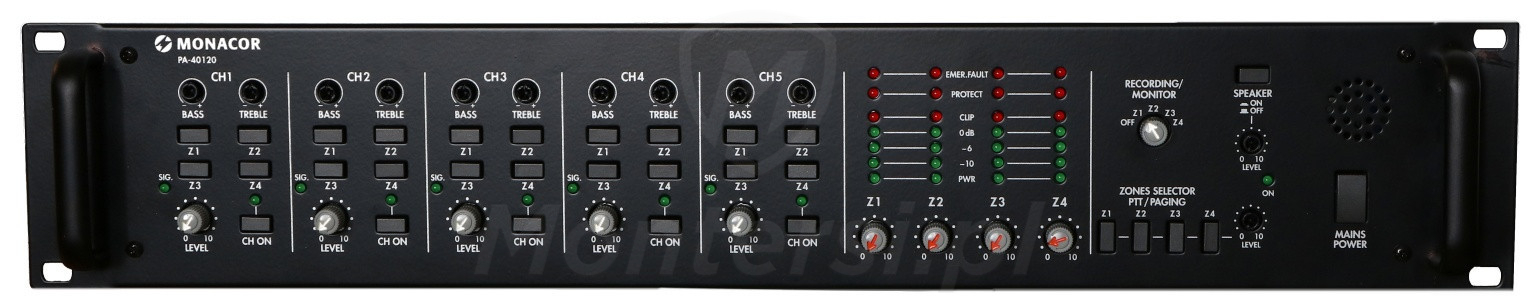

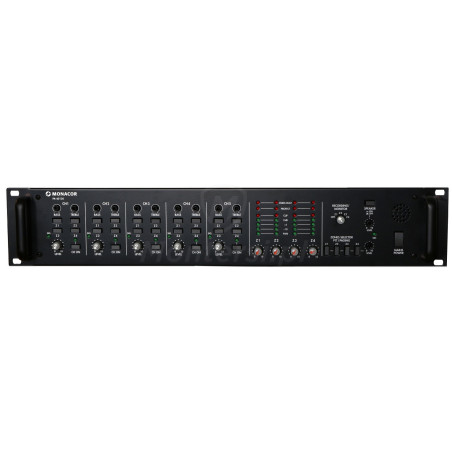

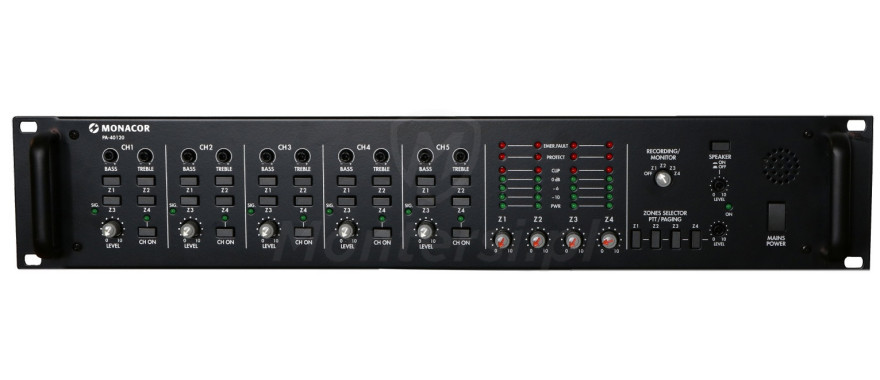

PA-40120 - Matrycowy wzmacniacz 4-strefowy (120 W x 4), 100 V, 4/8 Ohm, RACK 19"

Kod: 25443

Parametry techniczne:

Kanały: 5
Strefy: 4
Moc znamionowa RMS: 4 x 120 W W
Wejścia: 5mV/4kΩ, 100mV/10kΩ (mic/line) 100mV/30kΩ (line) 40mV/5kΩ (tel. paging)
Pasmo przenoszenia: 45-20 000 Hz
Wbudowany limiter: Tak
Korektor niskie: ±10dB/100Hz
Korektor wysokie: ±10dB/10kHz
Stosunek S/N: > 70dBA (mic), > 90dBA (line)
Zasilanie: 230V~/50Hz/1500VA
Napięcie zasilające: ~230 V
Napięcie sieciowe: 50 Hz
Pobór mocy w trybie pracy: 1500 VA
Dopuszczalna temp. otoczenia: 0-40 °C

Na zamówienie

Czas realizacji:

48h

6 899,00 zł

netto: 5 608,94 zł

Darmowa dostawa

PA-12040 - To wzmacniacz matrycowy, cztero-strefowy do zastosowań w systemach nagłośnień PA. Zgodnie ze standardami firmy, cechuje się wysoką jakością wykonania oraz bardzo dobrymi parametrami pracy ciągłej. Może służyć jako samodzielny wzmacniacz strefowy o mocy 120 W na strefę co pozwala na zbudowanie wysokiej klasy systemu nagłośnienia. Wzmacniacz współpracuje z 4 strefowym mikrofonem PA-4000RC oraz mikrofonem strażaka PA-4000FMP z wbudowaną pamięcią komunikatów. Pozwala to na stworzenie strefowego systemu rozgłaszania np. w szkole.

Najważniejsze cechy tego produktu:

4 strefy, sterowane osobno
3 wejścia mikr./linia oraz 2 wejścia liniowe
Wbudowany głośnik odsłuchowy
Gong oraz syrena mogą być włączane zdalnie przez zewnętrzny przycisk monostabilny
Korektory barwy, regulatory głośności master, diodowy wskaźnik poziomu, sterowany temp. wentylator
Zasilanie phantom 15V dla mikrofonów elektretowych
Złącze dla mikrofonu PA-4000PTT
Możliwość podłączenia do 32 mikrofonów strefowych PA-4000RC oraz do 4 mikrofonów strażaka PA-4000FMP
Przełącznik ZONES SELECTOR do wyboru strefy dla nadawanych komunikatów
Zasilanie sieciowe lub awaryjne 24V

Zapraszamy do zapoznania się z naszym artykułem o nagłośnieniu PA

Parametry techniczne:

Parametry techniczne:

Kanały: 5
Strefy: 4
Moc znamionowa RMS: 4 x 120 W W
Wejścia: 5mV/4kΩ, 100mV/10kΩ (mic/line) 100mV/30kΩ (line) 40mV/5kΩ (tel. paging)
Pasmo przenoszenia: 45-20 000 Hz
Wbudowany limiter: Tak
Korektor niskie: ±10dB/100Hz
Korektor wysokie: ±10dB/10kHz
Stosunek S/N: > 70dBA (mic), > 90dBA (line)
Zasilanie: 230V~/50Hz/1500VA
Napięcie zasilające: ~230 V
Napięcie sieciowe: 50 Hz
Pobór mocy w trybie pracy: 1500 VA
Dopuszczalna temp. otoczenia: 0-40 °C
Wymiary: 482 x 90 x 377 mm
Waga: 22.1 Kg

Praca w trybie 100 V oraz 4/8 Ω

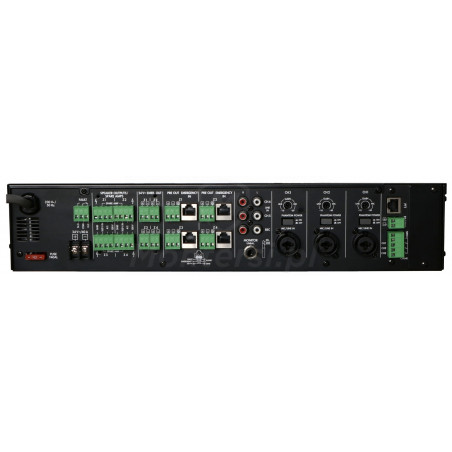

Terminale głośnikowe osobne dla każdej strefy

Wzmacniacz PA-40120 bez najmniejszego problemu poradzi sobie z obsługą głośników nisko i wysokoimpedacyjnych. Cztery niezależne strefy, każda o mocy 120 W pozwala na swobodne dobranie i rozmieszczenie głośnikó w strefach. Sposób konfiguracji głośników nie jest ograniczony - możemy swobodnie używać techniki 100 V w strefie 1, a w strefie 2 głośniki mogą być podpięte w trybie 8 Ω. Pozwala to maksymalnie wykorzystać posiadane dotychczasz głośniki przy rozwoju aktualnej sieci nagłośnienia. W wypadku gdyby moc posiadanych głośników przewyższała znamionowe 120 W na wzmacniaczu matrycowym, możliwe jest podłączenie dedykowanego dodatkowego wzmacniacza do danej strefy.

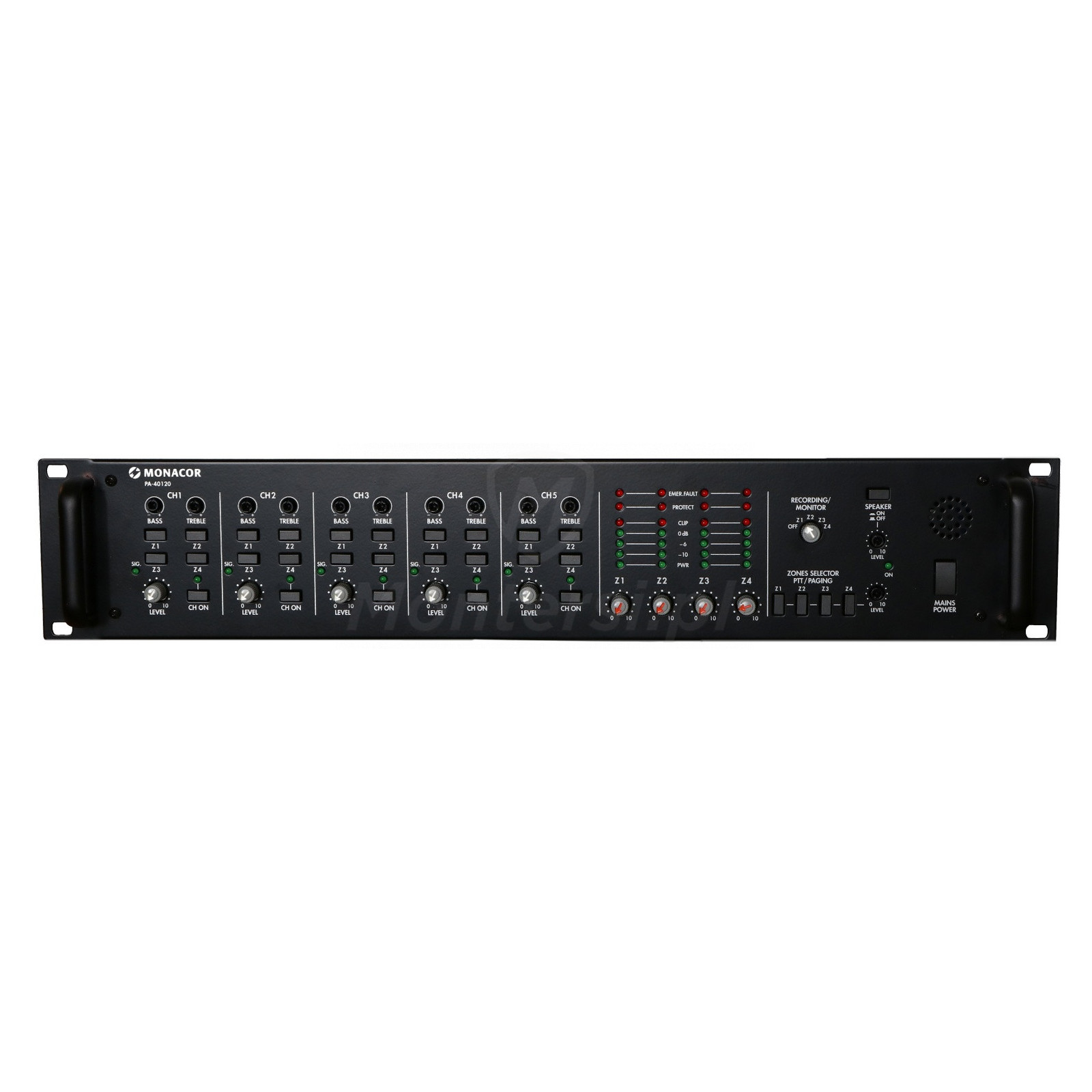

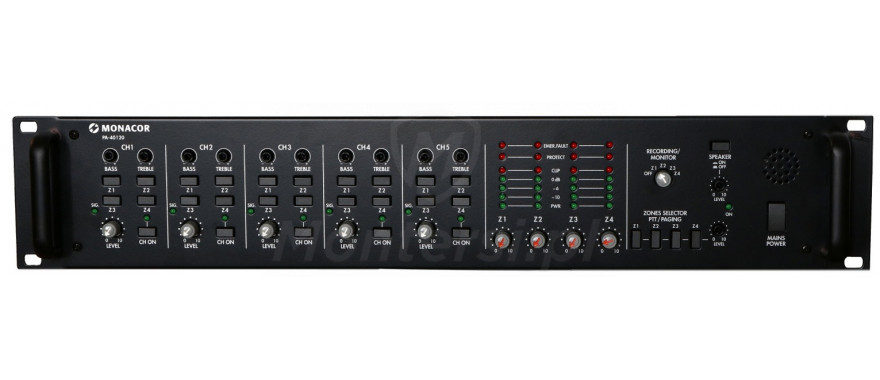

Regulatory i wskaźniki poziomu

Możliwość dostosowania każdej strefy według potrzeb

Każdy kanał wejściowy został wyposażony w regulację wzmocnienia, 2-punktowym korektorem barwy (bass i treble), przyciskiem wyciszenia kanału i przełącznikami strefowymi. Dzięki takiemu rozwiązaniu, wzmacniacz PA-40120 idealnie nadaje się do obiektów wielostrefowych takich jaki: szkoły, sklepy, dzielone sale konferencyjne i tym podobne. Oprócz tego istnieje możliwość wybrana stref na których ma być nadawany dźwięk ze współdzielonych wejść mikrofonowych. W połączeniu z dedykowanym do wzmacniacza mikrofonem PA-4000RC lub PA-4000FMP pozwala na stworzenie strefowego systemu rozgłaszania.

Mix Out, monitor oraz tel. paging

Dodatkowe funkcje wzmacniacza

Złącze TEL. PAGING w które wyposażony jest wzmacniacz PA-12040 służy do podłączenia systemu telefonicznego lub przełącznika z sygnałami komunikatów alarmowych. Na przykład: sygnał alarmowy może być stale nadawany jednak będzie wyzwalany jedynie po wciśnięciu odpowiedniego przełącznika. Dźwięk nadawany jest ze kanału CH1 i jego głośność jest ustawiana niezależnie od ustawień kanału CH1. Przełącznik DIP służy do wybrania w której strefie dźwięk z komunikatów będzie nadawany, a głośność komunikatu ustala się na stałe pokrętłem przy przełączniku DIP.

Wejście MONITOR służy do podłączenia monitorów odsłuchowych. Możliwe jest podłączenie 8Ω monitora do tego złącza. Na wejście ENERGENCY IN możemy podłączyć mikrofon alarmowy PA-4000FMP do nadawania komunikatów np. strażackich dla każdej ze stref wyjściowych. Korzystając z wejść RJ-45 INPUT 1 oraz INPUT 2 mamy możliwość podłączenia do 32 mikrofonów strefowych co pozwala na zbudowanie systemu nagłośnienia np. w obiektach gdzie przemawiać może większa ilość osób.

Mikrofony i źródła dźwięku.

Wtyk XLR lub jack 6.3 mm

Do wzmacniacza PA-12040 można podłączyć do trzech mikrofonów do wejść CH1-CH3. Złącza są uniwersalne można podłączyć zarówno mikrofon z wtyczką XLR lub jack 6.3mm. Wejścia od CH1 do CH3 dają możliwość podłączenie mikrofonów zasilanych fantomowo, należy wówczas przestawić przełącznik wejścia w pozycje "Phantom".

Wejścia CH4 oraz CH5 działa również jako wejście liniowe co pozwala podłączyć dowolne urządzenie z wejściem liniowym. Wejścia CH4 i CH5 są wejściami stero, natomiast przy podłączaniu sygnał stereo na wejścia CH1-CH3 należy wykorzystać po jednym wejściu dla kanału lewego i prawego lub skorzystać z przejściówki stereo->mono, w przeciwnym razie sygnał będzie wzajemnie się tłumić.

Uchwyt RACK 19"

Możliwość montażu w szafach teleinformatycznych

Dołączony w zestawie uchwyt pozwala zamontować wzmacniacz w szafie RACK 19". Dostajemy możliwość zbudowania profesjonalnego systemu audio, w którym każdy element jest na właściwym miejscu.
