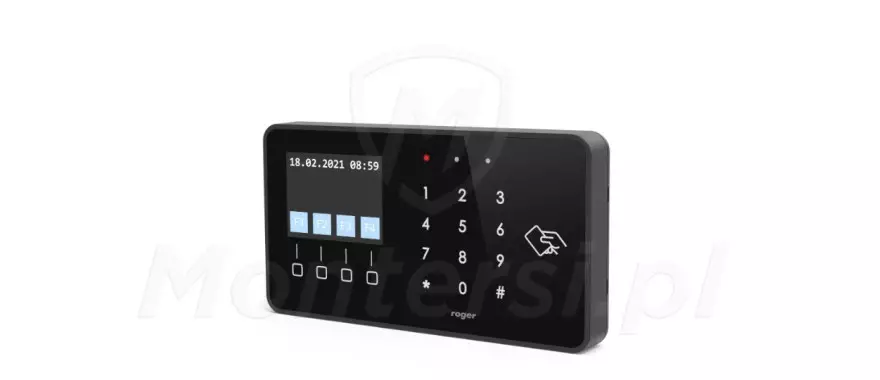

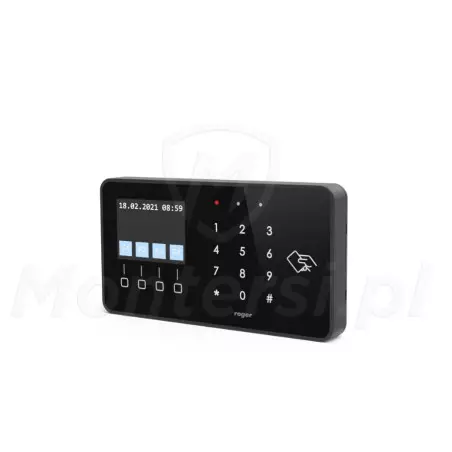

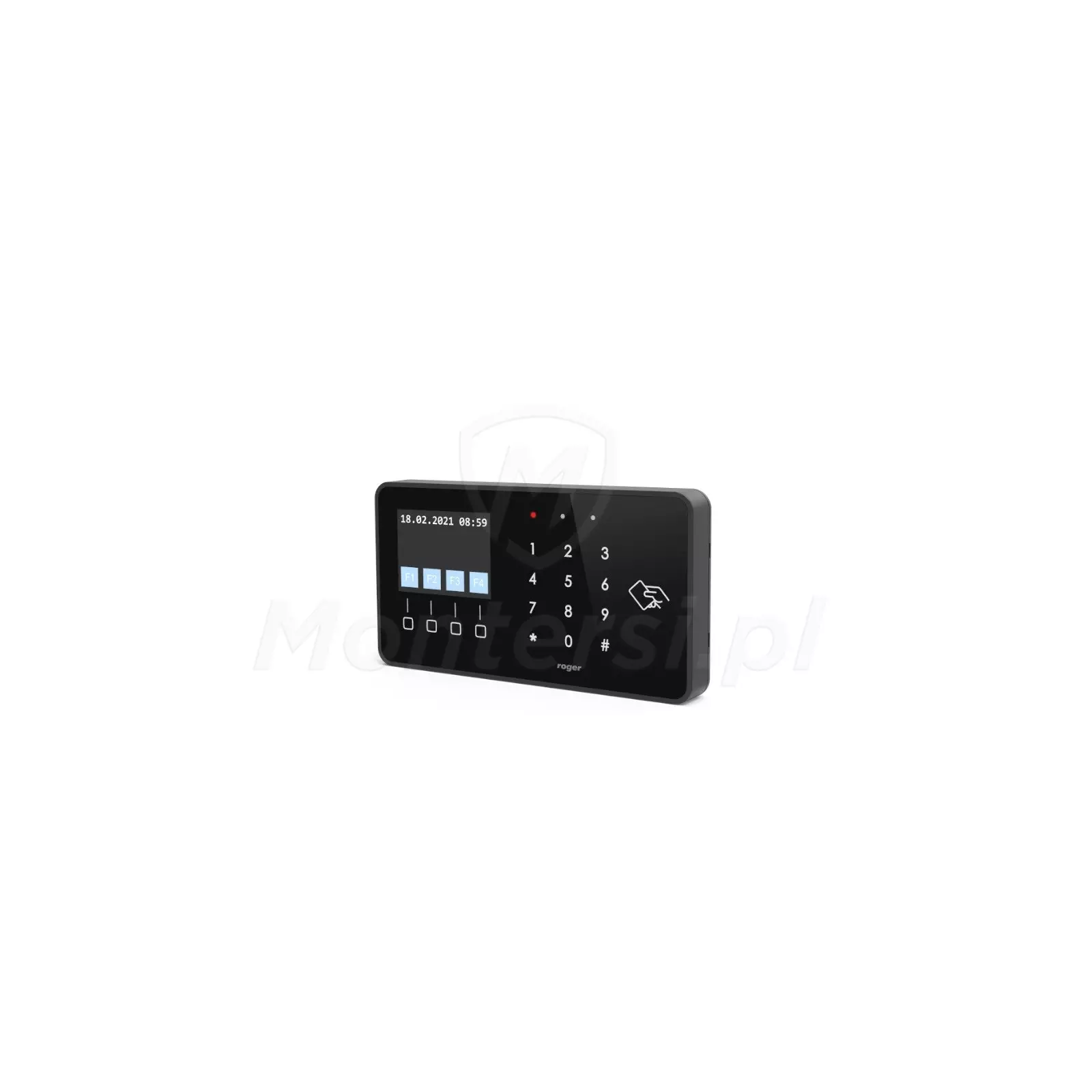

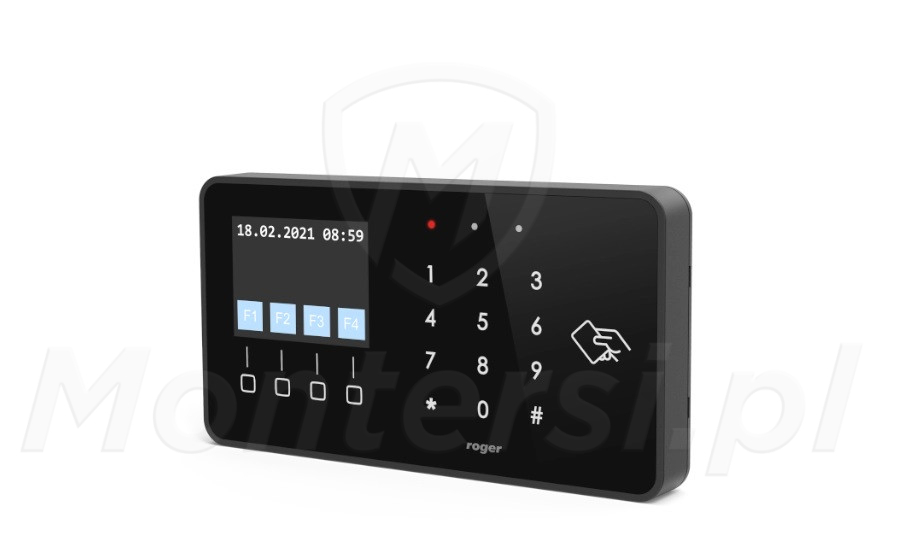

OSR88M-IO - Czytnik zbliżeniowy z wyświetlaczem MIFARE, NFC, BLE

Kod: 33099

Parametry techniczne:

Typ urządzenia: Czytnik zbliżeniowy
Typ obsługiwanych kart: MIFARE® Ultralight/Classic/DESFire/Plus
NFC: TAK
Bluetooth: TAK
Wyświetlacz: Kolorowy
Wyjścia: 1 przekaźnikowe, 2 tranzystorowe
Tamper: TAK
Kolor: Czarny
Obudowa: IP65
Temperatura pracy: -25...+60 °C
Napięcie zasilania: 12 V DC ( 10 - 15 V DC)
Pobór prądu: 110 mA
Wymiary: 85 x 155.5 x 21.5 mm
Waga: 190 g

Na zamówienie

Czas realizacji:

48h

1 586,70 zł

netto: 1 290,00 zł

Darmowa dostawa

Opis produktu
Załączniki

OSR88M-IO - Miniaturowy czytnik zbliżeniowy, dedykowany do pracy z kontrolerem dostępu obsługującym protokół OSDP v2.2. Przy jego pomocy możliwe jest wyjątkowo łatwe sterowanie zworą elektromagnetyczną lub zamkiem elektrycznym. Dostęp przydzielany jest na podstawie karty zbliżeniowej, identyfikatora mobilnego BLE/NFC lub przez wpisanie kodu PIN. Cechuje się on również niezawodnością i stabilnymi parametrami pracy. Dodatkowymi zaletami czytnika są:

Terminal dostępu obsługujący OSDP v2.2
Wbudowany czytnik MIFARE Ultralight / Classic / DESFire / Plus
Komunikacja z kontrolerem przy pomocy magistrali RS485
Kolorowy wyświetlacz graficzny
Dotykowa klawiatura
4 klawisze programowalne
Wbudowane 3 wejścia
Wbudowane 2 wyjścia tranzystorowe
Wbudowane 1 wyjście przekaźnikowe
Odczyt identyfikatorów mobilnych NFC oraz BLE
Zasięg odczytu do 7 cm dla kart oraz NFC i do 10 metrów dla BLE
Wbudowany Tamper otwarcia.

Parametry techniczne:

Parametry techniczne:

Typ urządzenia: Czytnik zbliżeniowy
Typ obsługiwanych kart: MIFARE® Ultralight/Classic/DESFire/Plus
NFC: TAK
Bluetooth: TAK
Wyświetlacz: Kolorowy
Wyjścia: 1 przekaźnikowe, 2 tranzystorowe
Tamper: TAK
Kolor: Czarny
Obudowa: IP65
Temperatura pracy: -25...+60 °C
Napięcie zasilania: 12 V DC ( 10 - 15 V DC)
Pobór prądu: 110 mA
Wymiary: 85 x 155.5 x 21.5 mm
Waga: 190 g
Gwarancja producenta: 24 miesiące

RACS 5

Zaawansowany system KD i automatyki budynku

RACS 5 to wysoce funkcjonalny, uniwersalny system, który można wykorzystać do realizacji:

Kontroli dostępu do pomieszczeń i wind
Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

RACS 5 jest również łatwo skalowalnym systemem, dzięki czemu sprawdza się świetnie w praktycznie każdej wielkości obiektach. Można go z powodzeniem stosować, zarówno w systemach miniaturowych, jak i dużych systemach w biurowcach, hotelach lub obiektach przemysłowych.

Uwaga:

Do zastosowania czytnika OSR88M-IO w systemie KD RACS 5 potrzebne jest wykorzystanie dodatkowego modułu MCI-3-LCD

Podłączenie urządzenia do kontrolera MC16 umożliwia funkcjonowanie jako terminal kontroli dostępu lub rejestracji czasu pracy oraz do sterowania systemem kontroli dostępu z uwzględnieniem oferowanej przez system RACS 5 automatyki budynkowej.

Czytnik MIFARE

Wygodne sterowanie zamkiem lub zworą

Model OSR88M-IO posiada wbudowany czytnik kart zbliżeniowych standardu MIFARE. Dzięki niemu, sterowanie zworą lub zamkiem elektrycznym są wyjątkowo proste - wystarczy zbliżyć wcześniej zaprogramowaną kartę, a drzwi się otworzą. Terminal jest w stanie odczytać:

Numer seryjny karty (CSN)
Numer programowalny (SSN i MSN)

Zastosowanie numeru programowalnego uniemożliwia łatwe skopiowanie karty, co dodatkowo podnosi bezpieczeństwo pracy systemu KD.

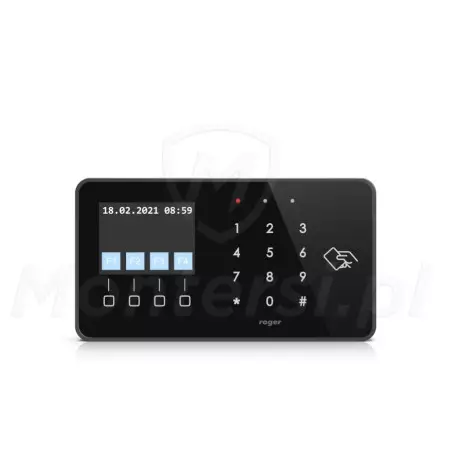

Kolorowy wyświetlacz

Czytelne informacje i możliwość konfiguracji

Czytnik został wyposażony w kolorowy wyświetlacz z możliwością wyświetlenia 4 linii po 16 znaków każda. Kolory i czcionki wyświetlane na wyświetlaczu mogą być konfigurowane za pomocą programu RogerVDM, natomiast wyświetlane treści za pomocą konfiguracji wysokopoziomowej (VISO).

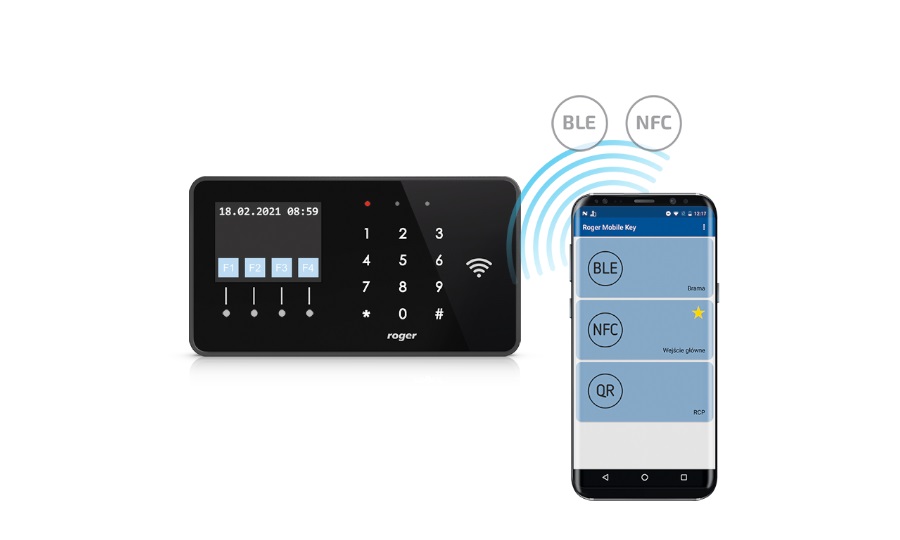

Moduł NFC oraz BLE

Obsługa czytnika smartfonem

Oprócz wbudowanego do modułu czytnika kart Mifare urządzenie może odczytywać również identyfikować urządzenia mobilne wyposażone w moduł NFC oraz BLE ( Bluetooth Low Energy ) v 4.1. Dzięki temu nie musimy mieć przy sobie cały czas karty zbliżeniowej lub breloka. Dostęp do pomieszczenia może być uzyskany dzięki naszemu smarfonowi.

Interfejs RS485

Stabilna komunikacja z kontrolerem systemu KD

Czytnik zbliżeniowy komunikuje się z kontrolerem MC16 przy pomocy magistrali komunikacyjnej RS485. Zapewnia ona stabilne parametry połączenia i duży skuteczny zasięg, nawet do 1200 m - dzięki czemu system KD RACS 5 może być stosowany w rozległych obiektach. Dodatkową zaleta standardu RS485 jest możliwość tworzenia połączeń w topologii gwiazdy lub drzewa.

Komunikacja po magistrali RS485 wymaga ustawienia odpowiedniego adresu. Bez tego niemożliwa jest prawidłowa praca systemu.

RogerVDM

Szerokie możliwości programowania

Konfiguracja czytnika odbywa się z poziomu komputera z oprogramowaniem RogerVDM. Przy jego pomocy użytkownik może w stosunkowo prosty sposób zmieniać dowolne parametry pracy. Szczegółowy opis sposobu programowania można znaleźć w załączonej instrukcji.

Uwaga!

Do przeprowadzenia procesu programowania konieczne jest zastosowanie interfejsu komunikacyjnego RUD-1.

Wbudowane wejścia i wyjścia

Możliwość podłączenia urządzeń

Czytnik wyposażony został w 3 wejścia parametryczne oraz 3 wyjścia ( 2 wyjścia tranzystorowe oraz 1 przekaźnikowe). Do wyjścia tranzystorowego możemy podłączyć urządzenie o maksymalnej obciążalności 15 V / 150 mA. Wyjście przekaźnikowe charakteryzuje się możliwością obciążenia 30V / 1.5 A DC/AC.
