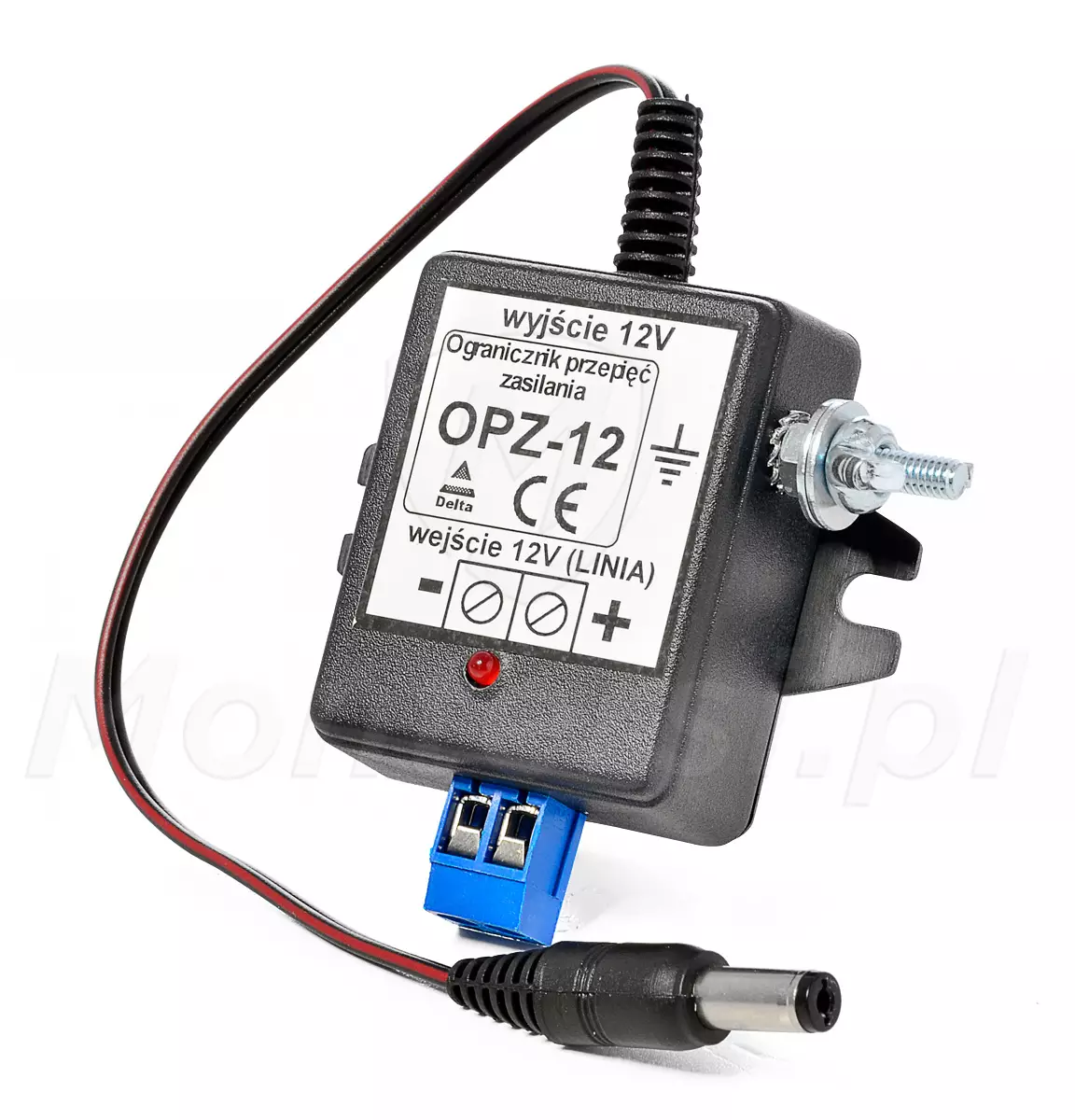

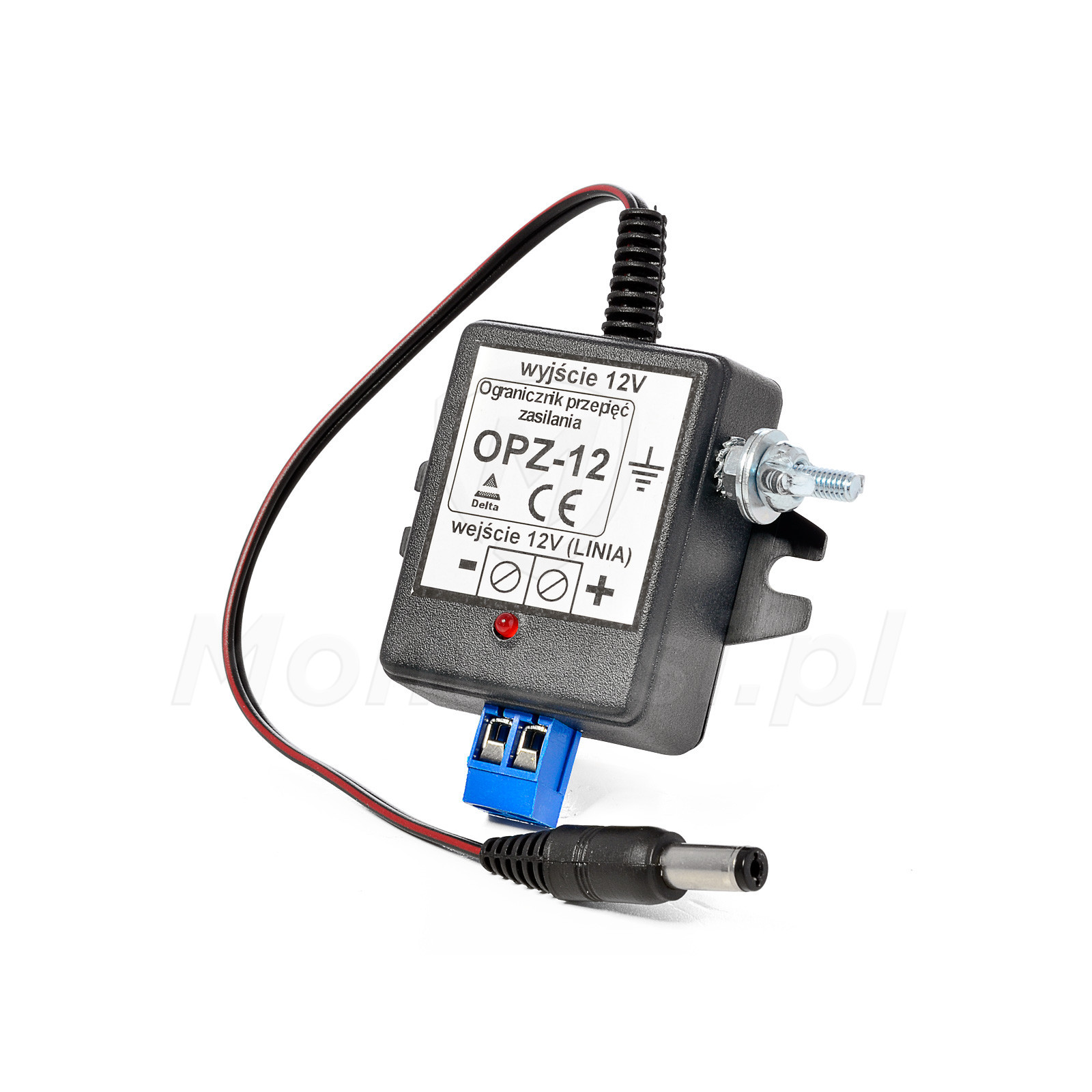

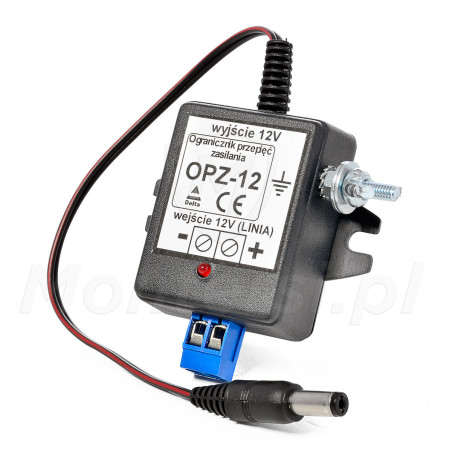

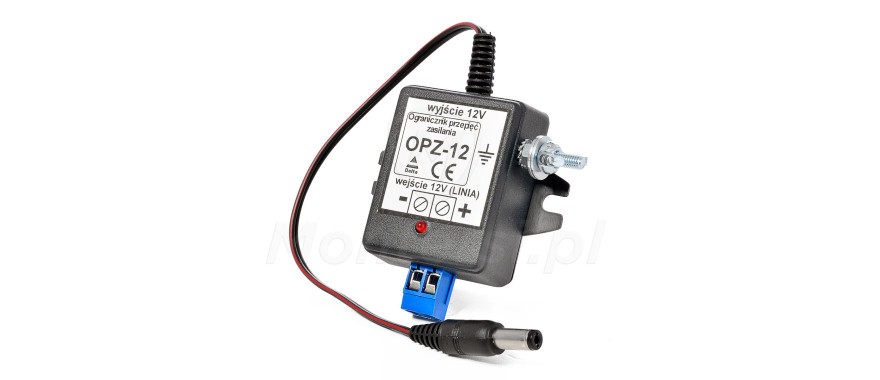

OPZ-12 - Ogranicznik przepięć linii zasilania

Kod: 01393

Parametry techniczne:

  • Ilość kanałów: 1
  • Do linii: Zasilania
  • Napięcie znamionowe: 12V DC
  • Max. napięcie: 15V DC
  • Poziom ochrony: 700 V (8 / 20 µs)
  • Prąd wyładowczy: 5 kA (8 / 20 µs)
  • Uziemienie masy: Pośrednie, przez śrubę uziemiającą
  • Wejścia: 1x listwa zaciskowa
  • Wyjścia: 1x wtyk zasilania DC 2.1 / 5.5
  • Wymiary: 68 x 60 x 20 mm
  • Waga: 0.05 kg
Dużo
Czas realizacji:
24h
39,36 zł
netto: 32,00 zł

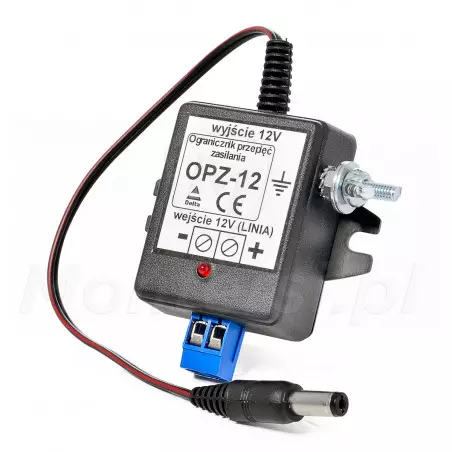

Ogranicznik przepięć OPZ-12

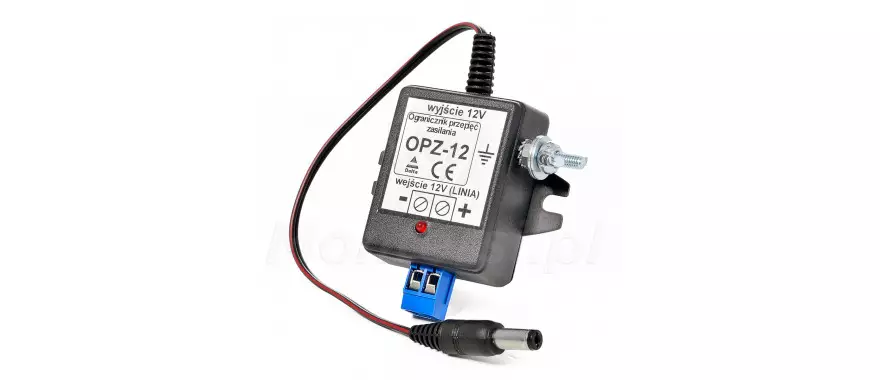

  • Ogranicznik przepięć OPZ-12

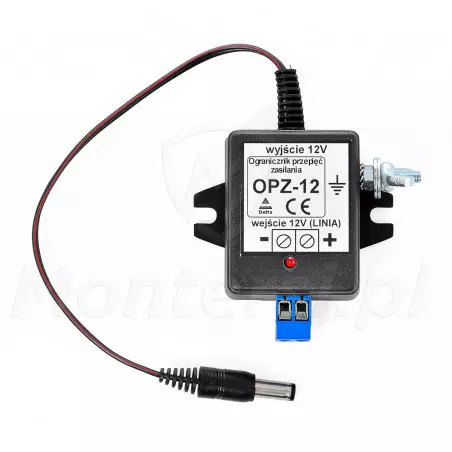

  • Zabezpieczenie przepięciowe OPZ-12

OPZ-12 - Ogranicznik przepięć zasilania, 12 - 15V DC, 5 kA, 1 wejście, 1 wyjście

Parametry techniczne:

Parametry techniczne:

  • Ilość kanałów: 1
  • Do linii: Zasilania
  • Napięcie znamionowe: 12V DC
  • Max. napięcie: 15V DC
  • Poziom ochrony: 700 V (8 / 20 µs)
  • Prąd wyładowczy: 5 kA (8 / 20 µs)
  • Uziemienie masy: Pośrednie, przez śrubę uziemiającą
  • Wejścia: 1x listwa zaciskowa
  • Wyjścia: 1x wtyk zasilania DC 2.1 / 5.5
  • Wymiary: 68 x 60 x 20 mm
  • Waga: 0.05 kg

OPZ-12 - Ogranicznik przepięć zasilania, skutecznie zabezpieczający linie zasilania przed uszkodzeniami spowodowanymi polem elektromagnetycznym (powstałym przez bliskie uderzenie pioruna). OPZ 12 do poprawnej pracy nie wymaga zasilania, jest urządzeniem biernym.

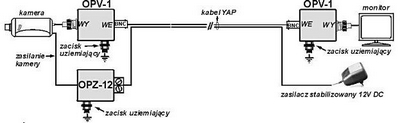

Przykładowe zastosowanie ogranicznika OPZ-12


Ogranicznik doskonale nadaje się do ochrony zasilaczy impulsowych, a także jako zabezpieczenie przed przepięciem w linii energetycznej. Podczas jego montażu OPZ12 należy zwrócić szczególną uwagę na prawidłowe podłączenie zacisków (+) i (-), ponieważ nieprawidłowe połączenie może spowodować uszkodzenie współpracującego urządzenia. OPZ-12 został wyposażony w diodę LED, informującą o poprawności wykonanego połączenia

Aby skuteczność ogranicznika była na najwyższym poziomie, należy stosować go w połączeniu z dobrymi instalacjami uziemiającymi, jak najbliżej ochranianego urządzenia.

Pobierz

Typ Nazwa Opis Rozmiar
Instrukcje pdf OPZ-12 - instrukcja obsługi 97.09 kB Pobierz
Karty Katalogowe pdf OPZ-12 - karta katalogowa 63.3 kB Pobierz
Certyfikaty pdf OPZ-12 - deklaracja CE 248.2 kB Pobierz
