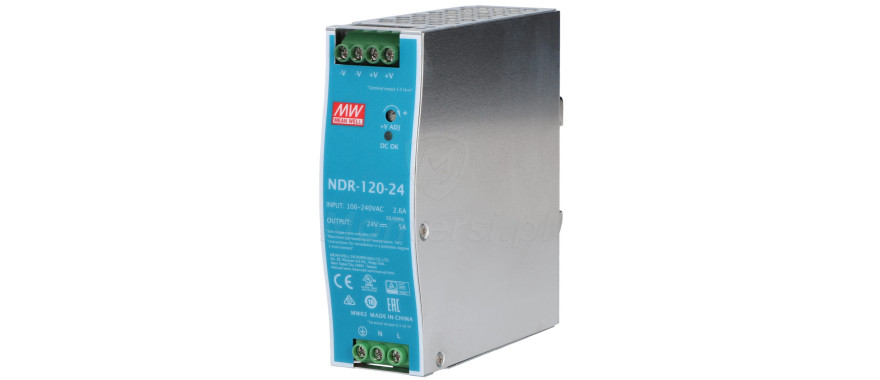

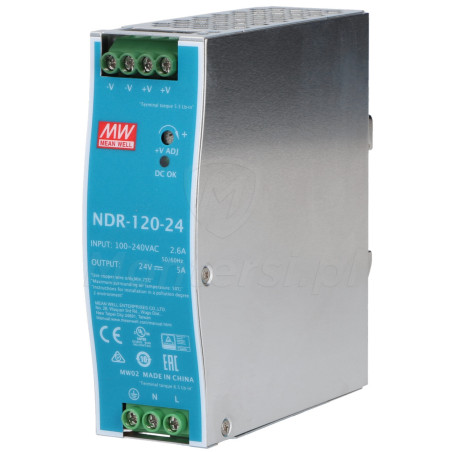

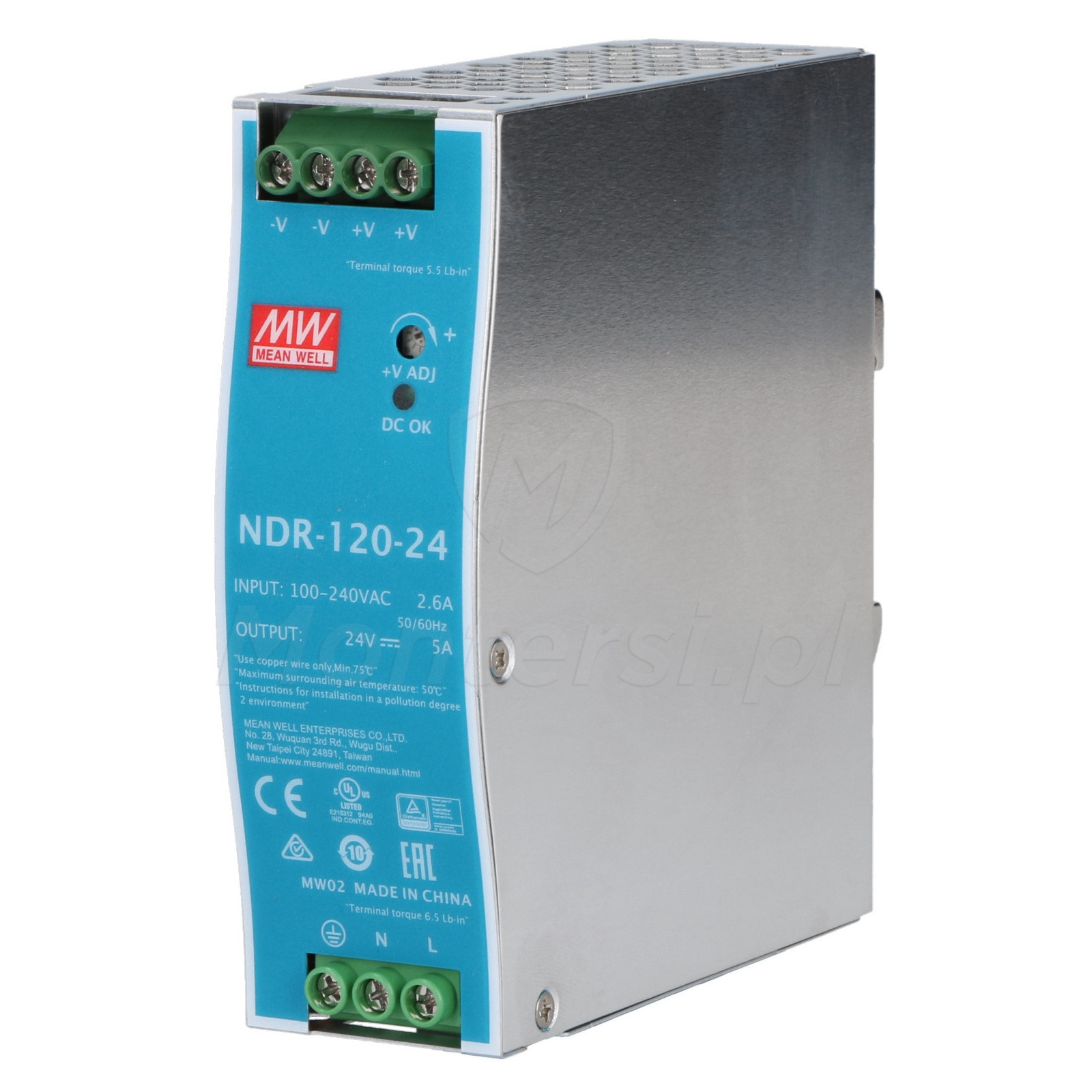

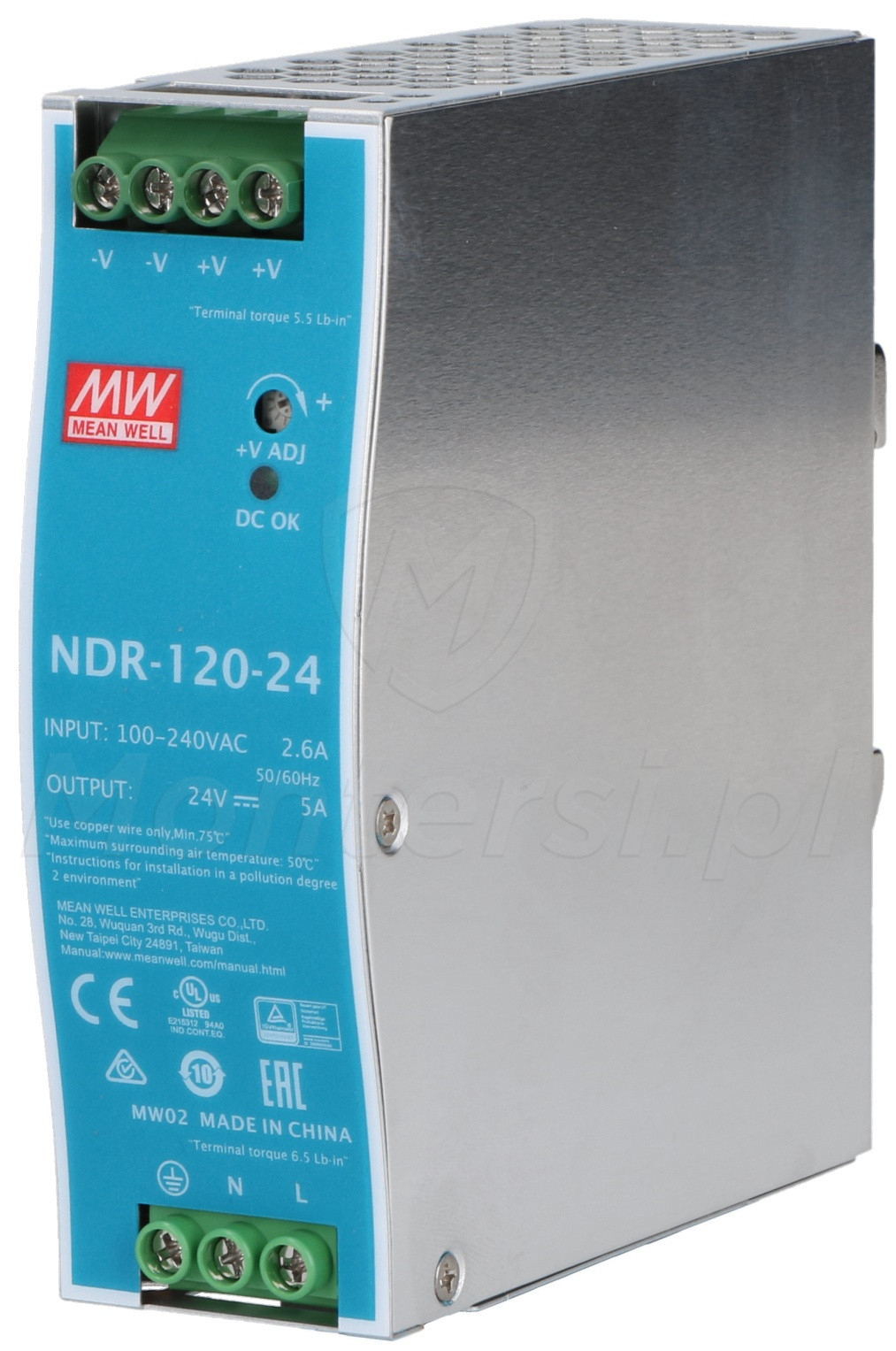

NDR-120-24 - Zasilacz na szynę DIN 24V/120W/5A

Kod: 30583

Parametry techniczne:

Napięcie zasilania: 90÷264 V AC
Napięcie wyjściowe: 24 V DC
Prąd wyjściowy (max): 5 A
Ilość wyjść: 1
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Temperatura pracy: -20...+70 °C
Wymiary: 40 x 125.2 x 113.5 mm
Gwarancja producenta: 36 miesięcy od daty produkcji

Mało

Czas realizacji:

24h

265,68 zł

netto: 216,00 zł

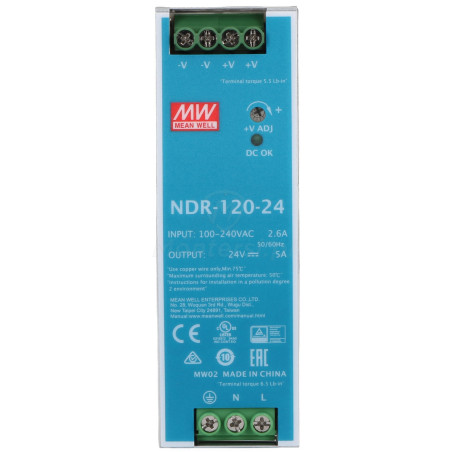

NDR-120-24 - Zasilacz na szynę DIN - widok z przodu

Opis produktu
Załączniki

NDR-120-24 - Zasilacz na szynę DIN, dedykowany do współpracy z urządzeniami elektrycznymi 24V DC, których maksymalny pobór prądu nie przekracza 5A.

Do cech charakterystycznych modelu można zaliczyć:

Bardzo wysoką sprawność na poziomie 88%

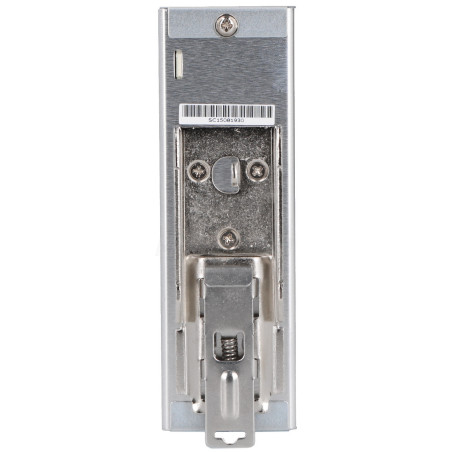

Montaż na szynie DIN TS-35/7.5 lub TS-35/15
Temperaturowe ograniczenie mocy, chroniące zasilacz przed uszkodzeniem
Smukłe wymiary dzięki którym zasilacz nie zajmuje dużo miejsca w obudowie montażowej

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 90÷264 V AC
Napięcie wyjściowe: 24 V DC
Prąd wyjściowy (max): 5 A
Ilość wyjść: 1
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie termiczne (OHP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Temperatura pracy: -20...+70 °C
Wymiary: 40 x 125.2 x 113.5 mm
Gwarancja producenta: 36 miesięcy od daty produkcji

Sprawność 88%

Stabilne parametry pracy ciągłej

Cechą charakterystyczną zasilacza NDR-140-24 jest bardzo wysoka sprawność na poziomie 88%. Co oznacza, że jedynie niewielka część energii na wejściu jest wydzielana pod postacią ciepła. Zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy ciągłej.

Temperaturowe ograniczenie mocy

Ochrona przed zbyt wysoką temperaturą

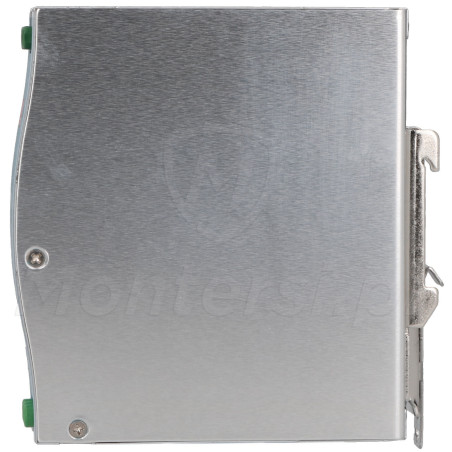

Dużą zaletą zasilacza jest liniowe ograniczenie mocy w zależności od temperatury. Wydajność zasilacza dla temperatur z zakresu -20 do +50 °C wynosi 88%. Gdy temperatura przekroczy 50 °C, wydajność zasilacza maleje liniowo i osiąga wartość 50% dla temperatury +70 °C. Ograniczenie mocy chroni zasilacz przed uszkodzeniami wywołanymi zbyt wysoką temperaturą. Konstrukcja zasilacza umieszczona w metalowej obudowie z otworami na górze pozwala na wydajne odprowadzanie ciepła.

Zabezpieczenia zasilacza:

Przeciwzwarciowe (SCP)
Przeciążeniowe (OLP)
Nadnapięciowe (OVP)
Termiczne (OHP)

Pobierz

Typ	Nazwa	Rozmiar
Karty Katalogowe	pdf NDR-120-24 - Karta katalogowa	575.06 kB	Pobierz
Certyfikaty	pdf NDR-120-24 - deklaracja CE	143.61 kB	Pobierz
Instrukcje	pdf NDR-120-24 - instrukcja	811.84 kB	Pobierz
