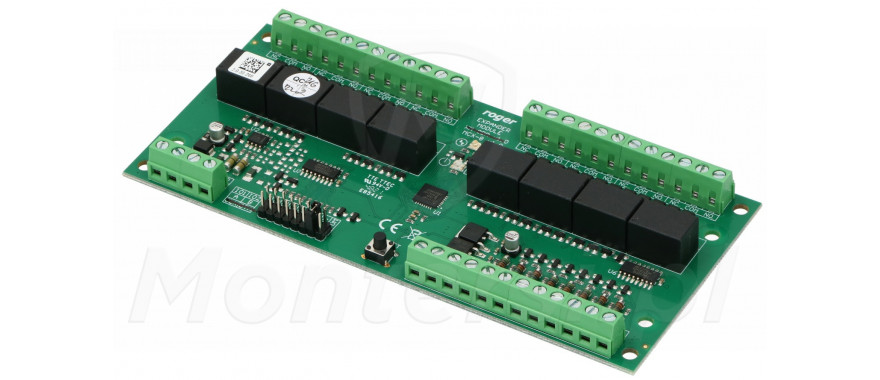

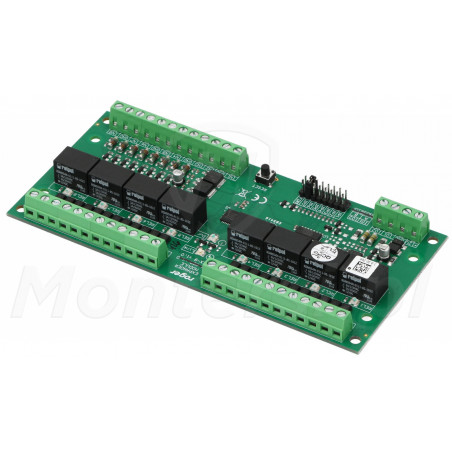

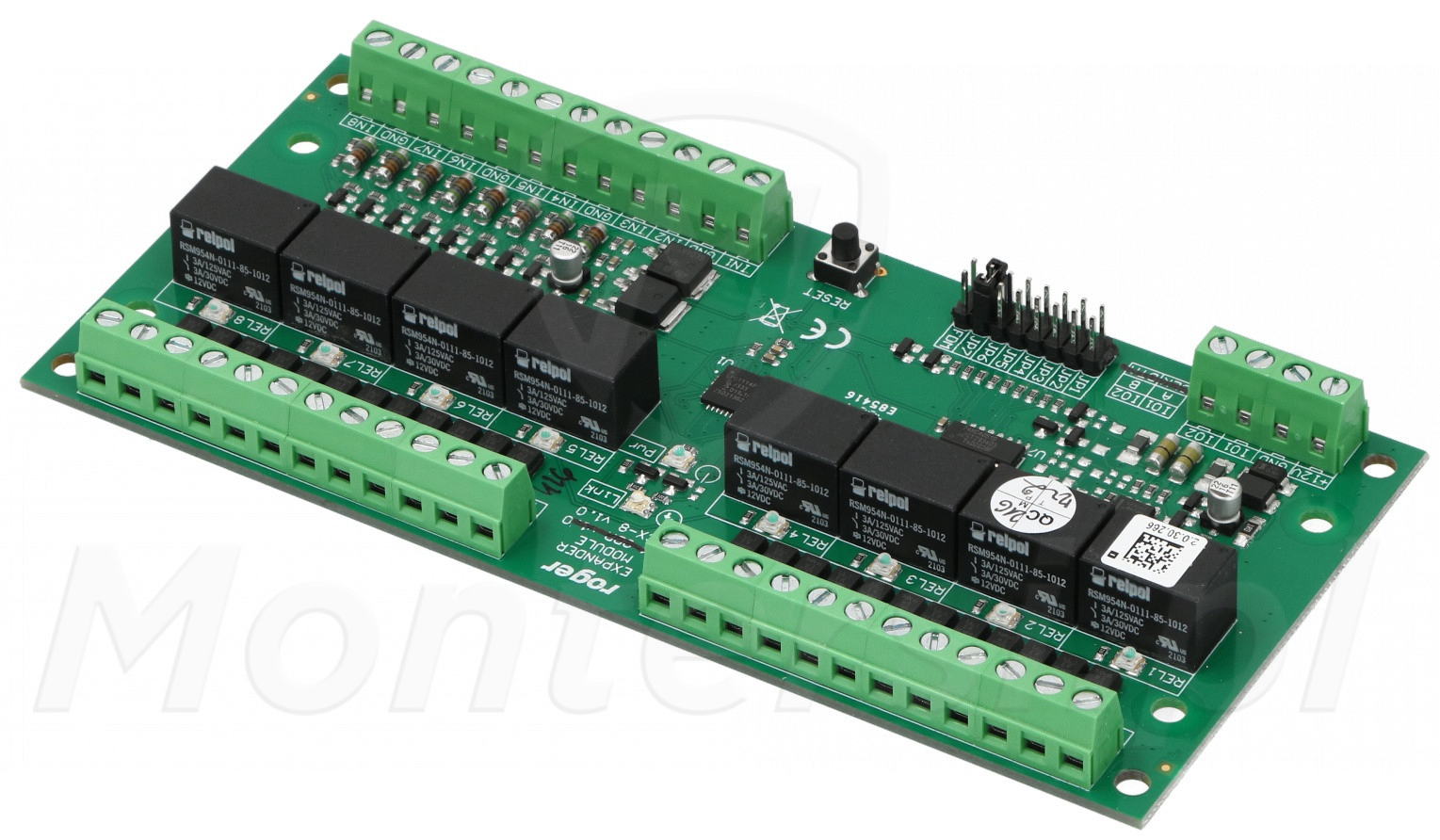

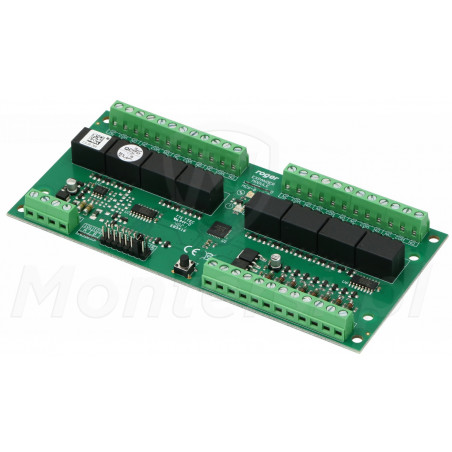

MCX8-BRD - Ekspander wejść/wyjść, RACS 5

RACS 5

Zaawansowany system KD i automatyki budynku

RACS 5 to wysoce funkcjonalny, uniwersalny system, który można wykorzystać do realizacji:

• Kontroli dostępu do pomieszczeń i wind
• Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
• Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
• Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

RACS 5 jest również łatwo skalowalnym systemem, dzięki czemu sprawdza się świetnie w praktycznie każdej wielkości obiektach. Można go z powodzeniem stosować, zarówno w systemach miniaturowych, jak i dużych systemach w biurowcach, hotelach lub obiektach przemysłowych

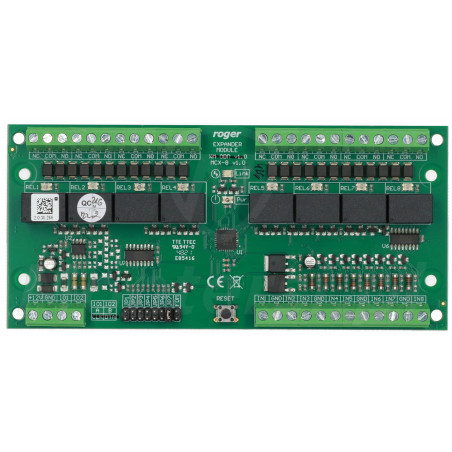

Parametryczne linie wejściowe i wyjścia przekaźnikowe

Możliwość rozbudowy systemu KD o dodatkowe urządzenia

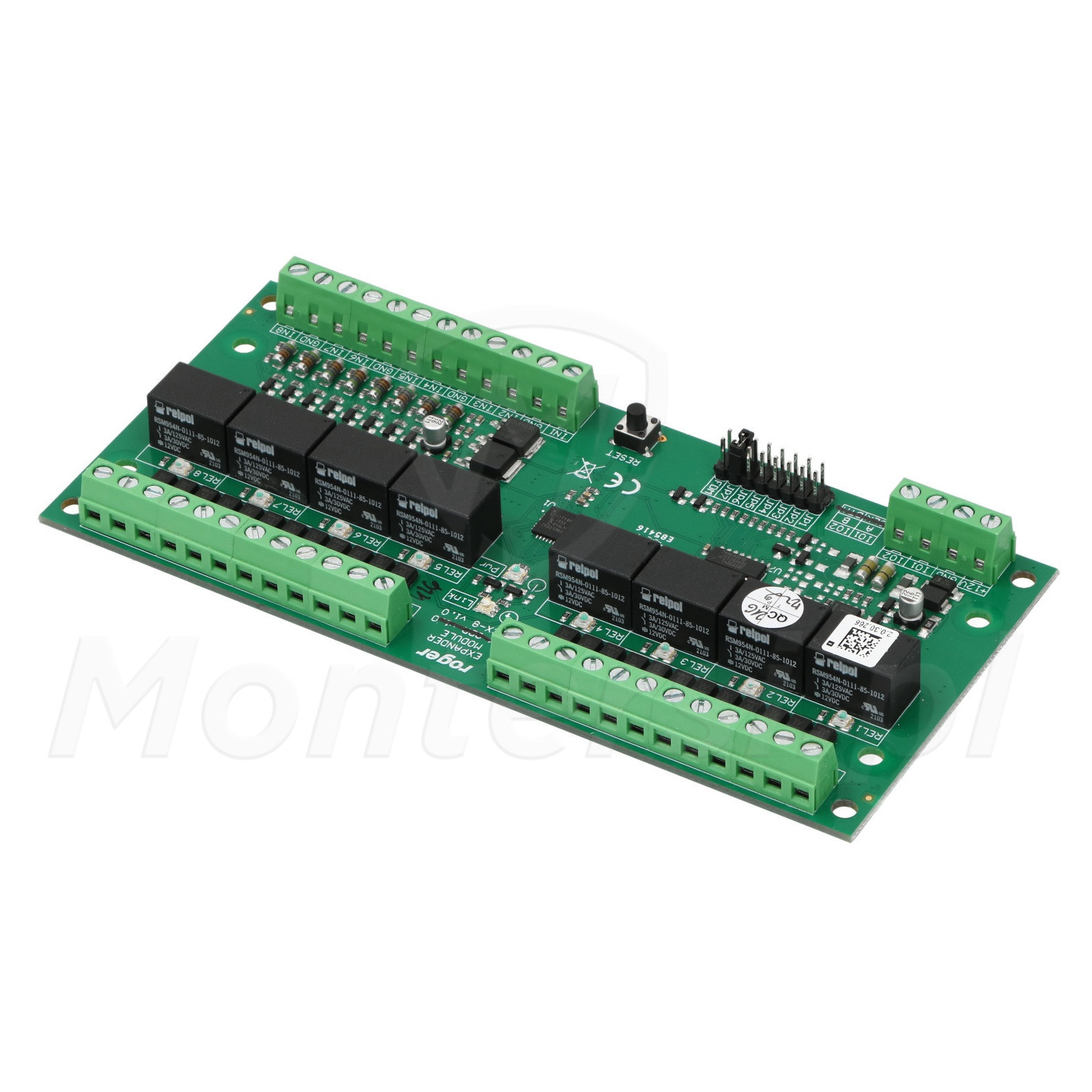

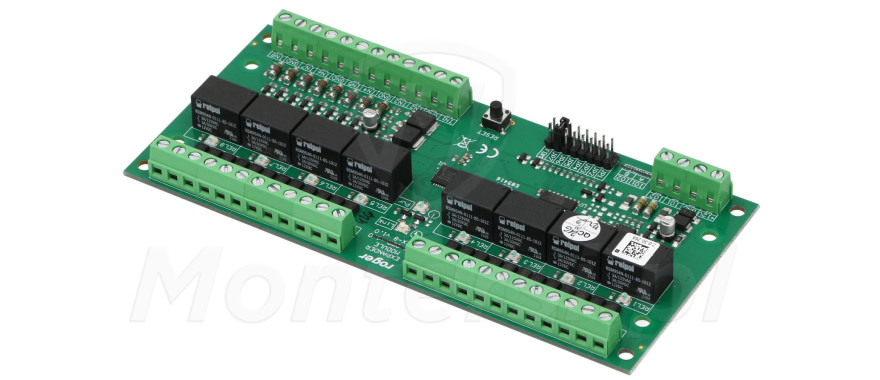

Cechą charakterystyczną ekspandera MCX8-BRD jest 8 parametrycznych linii wejściowych. Dzięki nim system kontroli dostępu RACS 5, można rozbudować o dodatkowe klawiatury lub czytniki zbliżeniowe. Cechami charakterystycznymi wejść są:

• Typ NO, NC, EOL, DEOL i TEOL, spolaryzowane do plusa przy pomocy rezystora 15 kOhm (próg przełączenia około 3.5 V)
• Możliwość pracy w trybie Double Wiring, umożliwiającym podłączenie do każdego z wejść 2 niezależnych styków NO lub NC
• Swobodne definiowanie czasu reakcji, w zakresie do 50 do 5000 ms

Ekspander jest również wyposażony w 8 standardowych wyjść przekaźnikowych NO / NC (30V / 1.5A). Można do nich podłączyć praktycznie dowolne urządzenia wykonawcze systemu kontroli dostępu, automatyki domowej, itp. Dodatkową zaletą linii wyjściowych jest możliwość definiowania polaryzacji spoczynkowej - polaryzacja normalna (wyłączone) lub polaryzacja odwrotna (załączone).

RS485

Stabilne połączenie z kontrolerem i łatwa konfiguracja ustawień

Komunikacja pomiędzy ekspanderem, a kontrolerem systemu RACS 5 jest realizowana po magistrali RS485. Zmodyfikowany standard zapewnia stabilne parametry połączenia i umożliwia tworzenie struktur o topologii drzewa lub gwiazdy. Dodatkową zaletą magistrali RS485 jest duży skuteczny zasięg transmisji, dochodzący nawet do 1200 m - dzięki czemu system KD RACS 5 można stosować w rozległych obiektach.

Komunikacja po magistrali RS485 wymaga ustawienia odpowiedniego adresu,  zakresu 100 - 115. Bez tego prawidłowa praca systemu nie jest możliwa. Fabrycznie ustawiony adres ekspandera to 100.

RogerVDM

Prosta konfiguracja ekspandera
