MCX402-BRD - Ekspander wejść/wyjść, RACS 5

Kod: 30636

Parametry techniczne:

Typ urządzenia: Ekspander wejść/wyjść
Wejście: 8x NO / NC
Wyjście: 2x przekaźnikowe, 2x tranzystorowe
Obudowa: Brak
Temperatura pracy: +5...+40 °C
Napięcie zasilania: 12V DC / 24V DC / 18V AC
Pobór prądu: 80 mA
Wymiary: 80 x 115 x 28 mm
Waga: 100 g
Gwarancja producenta: 24 miesiące

Dużo

Czas realizacji:

24h

639,60 zł

netto: 520,00 zł

Opis produktu
Załączniki

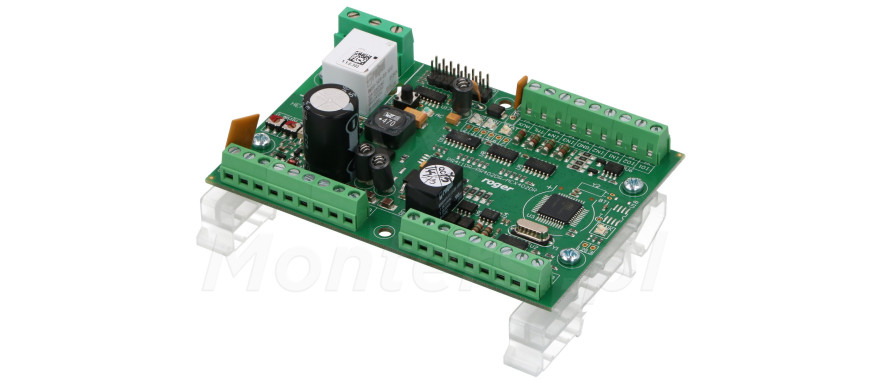

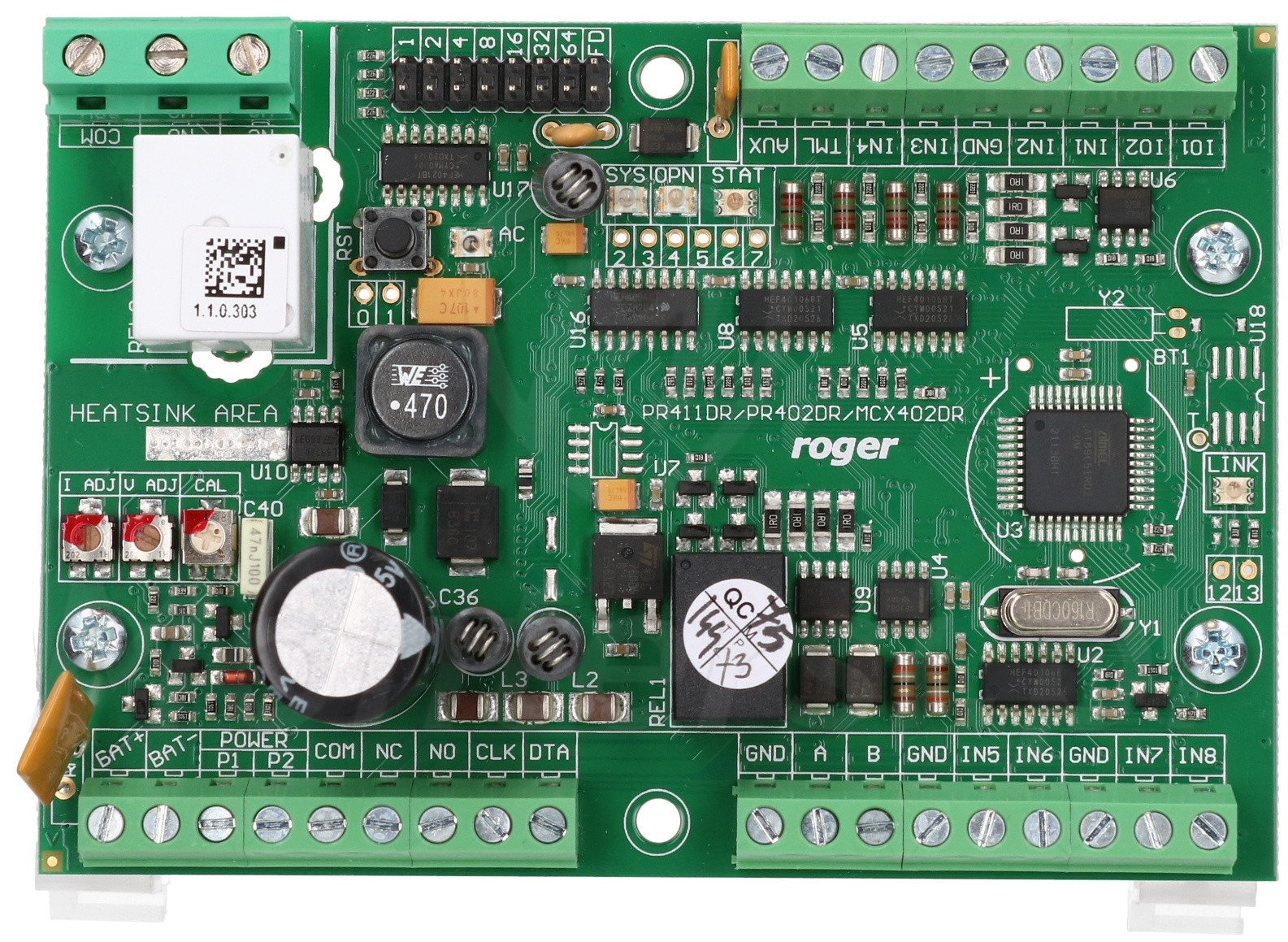

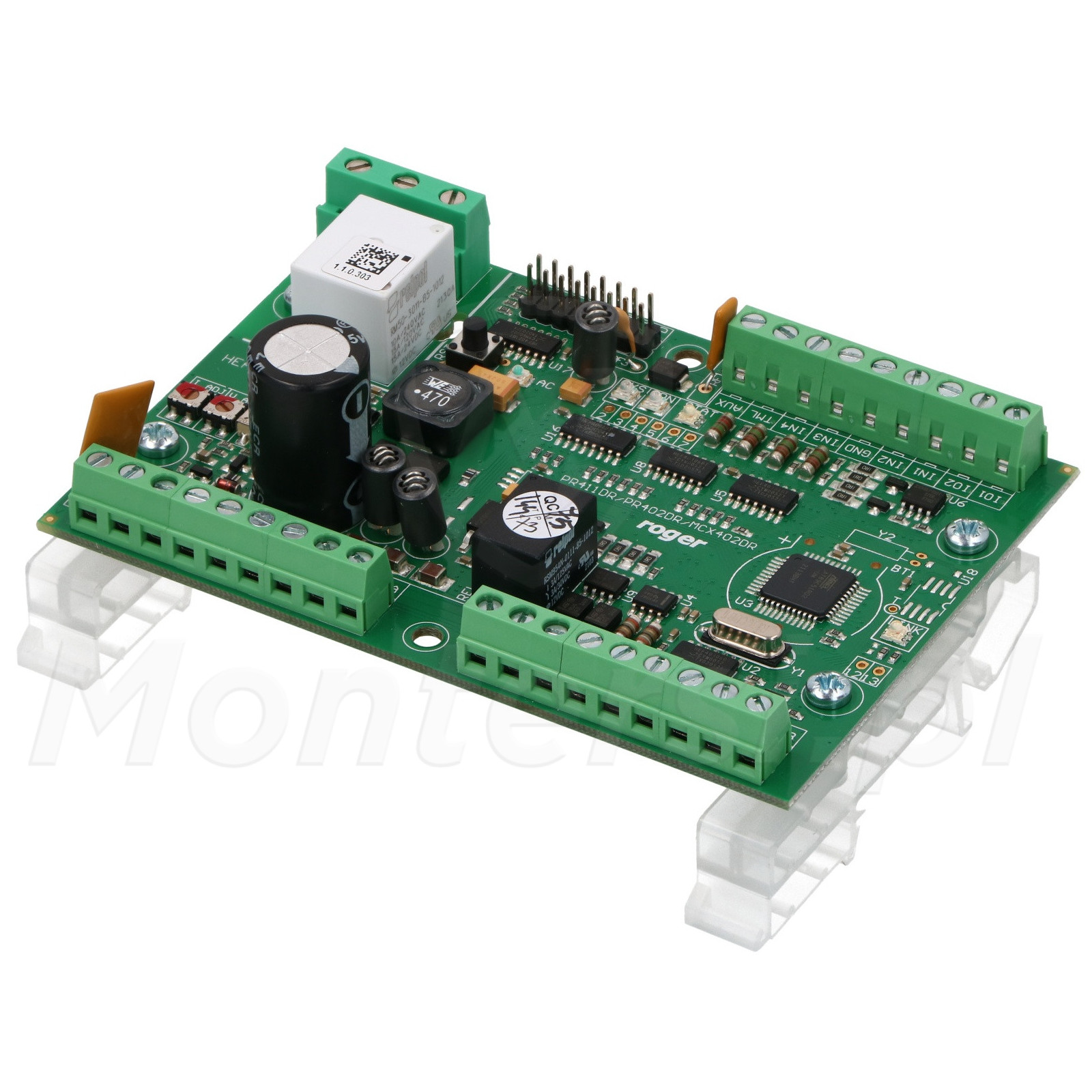

MCX402-BRD - Uniwersalny ekspander wejść / wyjść, dedykowany do pracy w systemie RACS 5. Cechuje się stabilnymi parametrami pracy i niezawodnością, które zawdzięcza budowie z wysokiej jakości elementów. Po jego zastosowaniu można rozbudować system kontroli dostępu o dodatkowe urządzenia wejścia / wyjścia.

Największymi zaletami ekspandera są:

Wbudowane 8 linii wejściowych NO / NC, z progiem przełączenia 3.5V
Wbudowane 2 wyjścia przekaźnikowe (30V / 1.5A i 230V / 5A) i 2 wyjście tranzystorowe (15V DC / 1A)
Możliwość dołączenia czytników serii PRT (interfejs RACS CLK/DTA)
Możliwość dołączenia czytników Wiegand 26...66 bit
Komunikacja z kontrolerem po magistrali RS485
Łatwe programowanie przy pomocy aplikacji RogerVDM (po RS485)

Parametry techniczne:

Parametry techniczne:

Typ urządzenia: Ekspander wejść/wyjść
Wejście: 8x NO / NC
Wyjście: 2x przekaźnikowe, 2x tranzystorowe
Obudowa: Brak
Temperatura pracy: +5...+40 °C
Napięcie zasilania: 12V DC / 24V DC / 18V AC
Pobór prądu: 80 mA
Wymiary: 80 x 115 x 28 mm
Waga: 100 g
Gwarancja producenta: 24 miesiące

RACS 5

Zaawansowany system KD i automatyki budynku

RACS 5 to wysoce funkcjonalny, uniwersalny system, który można wykorzystać do realizacji:

Kontroli dostępu do pomieszczeń i wind
Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

RACS 5 jest również łatwo skalowalnym systemem, dzięki czemu sprawdza się świetnie w praktycznie każdej wielkości obiektach. Można go z powodzeniem stosować, zarówno w systemach miniaturowych, jak i dużych systemach w biurowcach, hotelach lub obiektach przemysłowych.

Wejścia NO/NC, wyjścia przekaźnikowe i wyjścia OC

Możliwość rozbudowy systemu KD o dodatkowe urządzenia

Cechą charakterystyczną ekspandera MCX402-BRD są wbudowane:

8 linii wejściowych typu NO / NC, z progiem przełączenia na poziomie 3.5V. Spolaryzowane do plusa przy pomocy rezystora 15 kOhm. Umożliwiają one rozbudowę kontrolera o dodatkowe klawiatury i czytniki zbliżeniowe
2 wyjścia przekaźnikowe z pojedynczym stykiem izolowanym NO / NC (30V / 1.5A i 230V AC / 5A). Można do nich podłączyć praktycznie dowolne urządzenia wykonawcze systemu kontroli dostępu, automatyki domowej, itp. Dodatkową zaletą linii wyjściowych jest możliwość definiowania polaryzacji spoczynkowej
2 wyjścia tranzystorowe typu otwarty kolektor (15V DC / 1A), umożliwiające współpracę z urządzeniami systemu alarmowego

RS485

Stabilne połączenie z kontrolerem i łatwa konfiguracja ustawień

Komunikacja pomiędzy ekspanderem, a kontrolerem systemu RACS 5 jest realizowana po magistrali RS485. Zmodyfikowany standard zapewnia stabilne parametry połączenia i umożliwia tworzenie struktur o topologii drzewa lub gwiazdy. Dodatkową zaletą magistrali RS485 jest duży skuteczny zasięg transmisji, dochodzący nawet do 1200 m - dzięki czemu system KD RACS 5 można stosować w rozległych obiektach.

Komunikacja po magistrali RS485 wymaga ustawienia odpowiedniego adresu, zakresu 100 - 115. Bez tego prawidłowa praca systemu nie jest możliwa. Fabrycznie ustawiony adres ekspandera to 100.

RogerVDM

Prosta konfiguracja ekspandera

Programowanie ekspandera MCX402-BRD jest realizowane z poziomu aplikacji RogerVDM (przez magistralę RS485). Przy jej pomocy użytkownik może w stosunkowo prosty sposób zmienić dowolne ustawienia ekspandera. Do przeprowadzenia procesu programowania niezbędne jest użycie interfejsu RUD-1, podłączonego do komputera.
