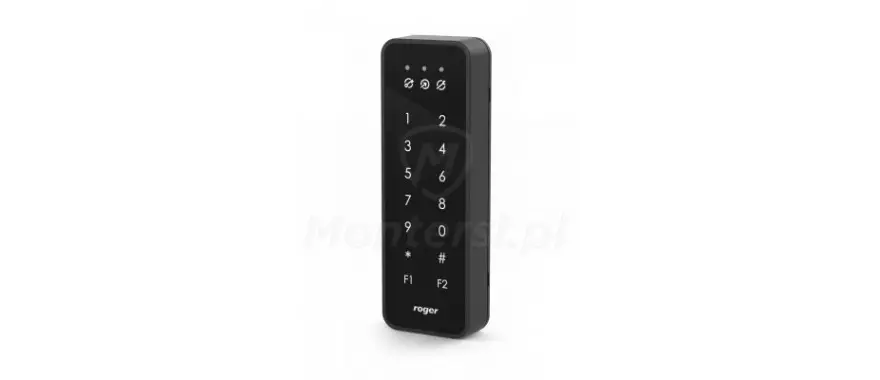

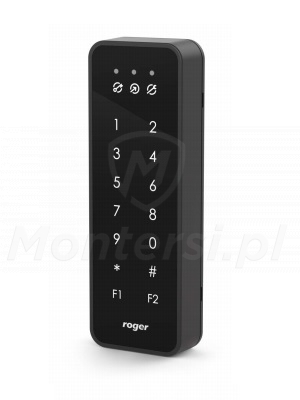

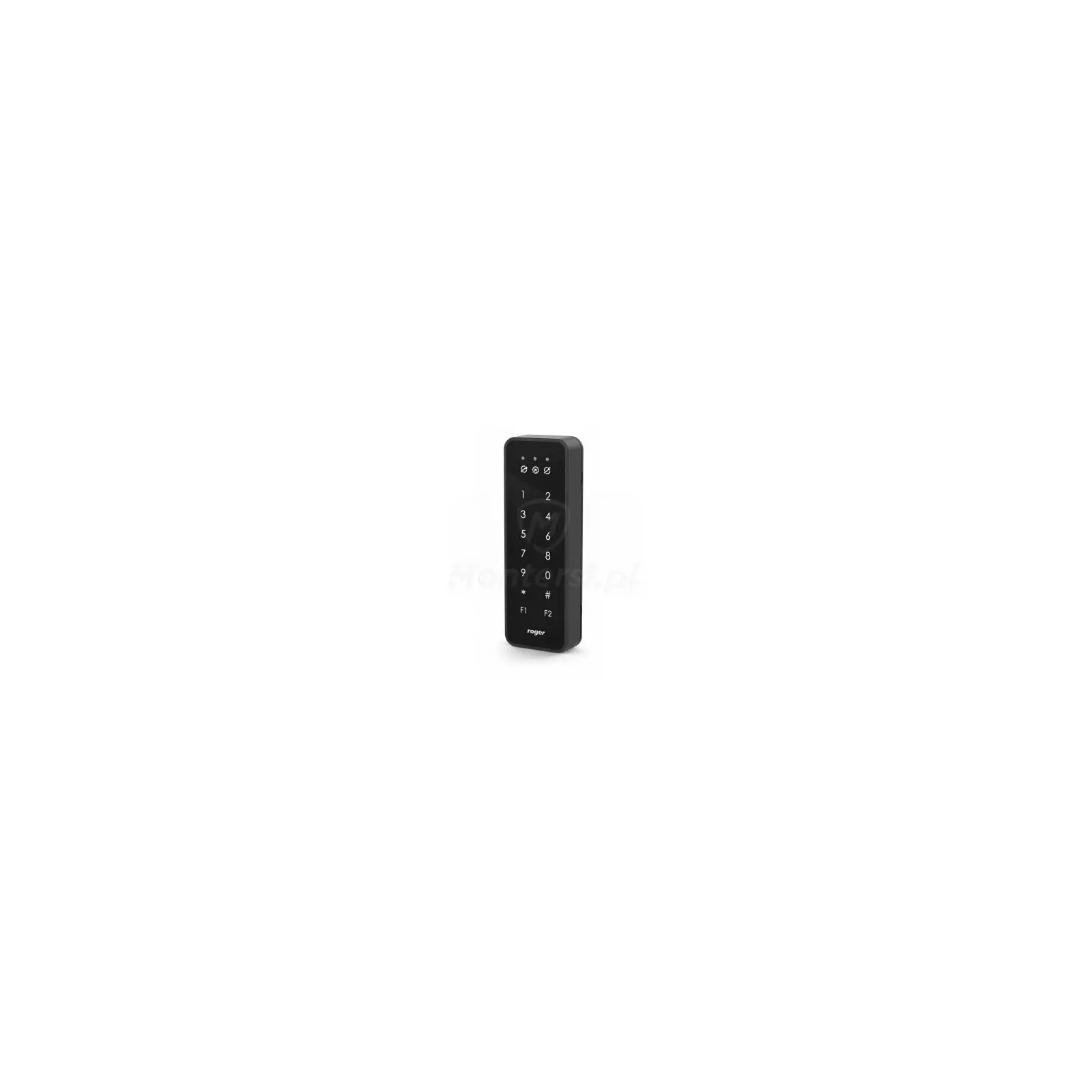

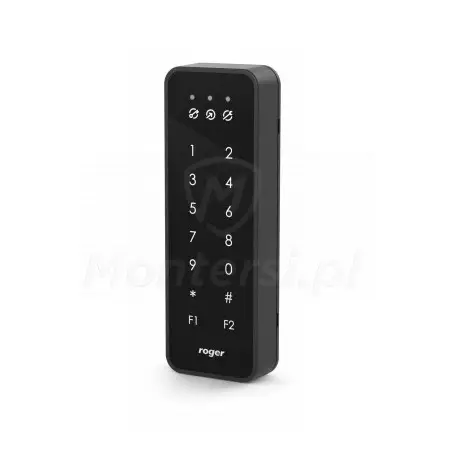

MCT84M - Czytnik zbliżeniowy MIFARE 13.56MHz z klawiaturą

RACS 5

Uniwersalny system kontroli dostępu i automatyki budynku

RACS 5 jest systemem zaawansowanym, który można wykorzystać do realizacji:

• Kontroli dostępu do pomieszczeń i wind
• Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
• Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
• Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

RACS 5 jest również łatwo skalowalnym systemem, który można wykorzysta w różnej wielkości obiektach. Sprawdza się zarówno w systemach miniaturowych, jak i bardzo dużych systemach w biurowcach, obiektach przemysłowych lub hotelach.

Czytnik MIFARE

Łatwa i wygodna obsługa przejścia

MCT84M zbudowano w oparciu o czytnik kart zbliżeniowych standardu MIFARE 13.56 MHz (ULTRALIGHT / Classic 1k i 4k). Dzięki niemu, możliwe jest wyjątkowo proste sterowanie zworą lub zamkiem elektrycznym. Wystarczy zbliżyć wcześniej zaprogramowaną kartę i drzwi się odblokują. Czytnik jest w stanie odczytać:

• Numer seryjny kart (CSN)
• Numer programowalny (SSN i MSN) - programowalny numer uniemożliwia łatwe skopiowanie karty, co dodatkowo podnosi bezpieczeństwo pracy systemu KD

Klawiatura sensoryczna i przyciski funkcyjne

Kontrola przejścia przy pomocy kodu PIN

Prezentowany model jest również wyposażony w 14-przyciskową, podświetlaną klawiaturę sensoryczną. Z jej poziomu można łatwo i szybko otworzyć przejście - wystarczy wpisać odpowiedni kod PIN. Dzięki klawiaturze, można całkowicie zrezygnować z kart zbliżeniowych. Dodatkowymi zaletami klawiatury są:

• Wbudowane 2 programowalne przyciski, którym można przypisać praktycznie dowolną funkcję systemu RACS 5 (F1 i F2)
• Podświetlane przyciski, wraz z możliwością swobodnej regulacji poziomu podświetlenia
• Funkcja ściemniania podświetlenia, w przypadku braku aktywności

Interfejs RS485

Stabilna komunikacja z kontrolerem systemu KD

Czytnik zbliżeniowy komunikuje się z kontrolerem MC16 przy pomocy magistrali komunikacyjnej RS485. Zapewnia ona stabilne parametry połączenia i duży skuteczny zasięg, nawet do 1200 m - dzięki czemu system RACS 5 może być stosowany w rozległych obiektach. Dodatkową zaleta standardu RS485 jest możliwość tworzenia połączeń w topologii gwiazdy lub drzewa.

Komunikacja po magistrali RS485 wymaga ustawienia odpowiedniego adresu. Bez tego niemożliwa jest prawidłowa praca systemu. Fabrycznie ustawiony adres czytnika to 100.

Uwaga!

MCT84M jest urządzeniem podrzędnym i nie może samodzielnie dozorować przejścia.

RogerVDM

Szerokie możliwości programowania

Konfiguracja czytnika odbywa się z poziomu komputera z oprogramowaniem RogerVDM. Przy jego pomocy użytkownik może w stosunkowo prosty sposób zmieniać dowolne parametry pracy. Szczegółowy opis sposobu programowania można znaleźć w załączonej instrukcji.

Uwaga!

Do przeprowadzenia pełnego procesu programowania konieczne jest zastosowanie interfejsu komunikacyjnego RUD-1.

Dodatkowe cechy czytnika:

• Diodowa sygnalizacja pracy
• Wbudowany głośnik sygnalizacyjny
• Zabezpieczenie antysabotażowe (ochrona przed otwarciem obudowy)
• Płyta czołowa wykonana z tworzywa sztucznego - odporne na zarysowanie i stłuczenie
