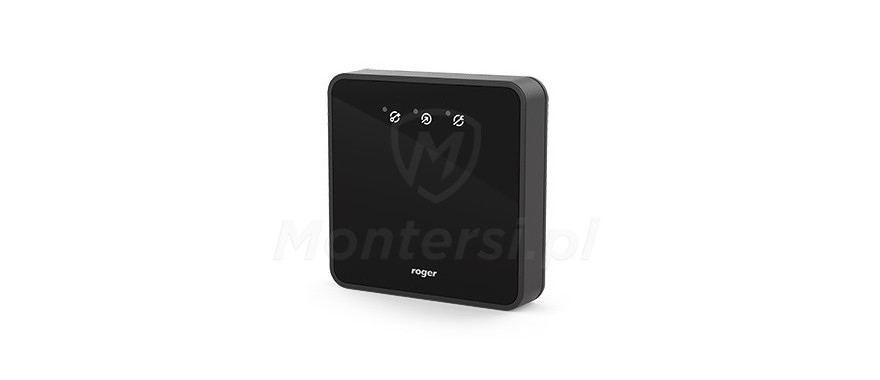

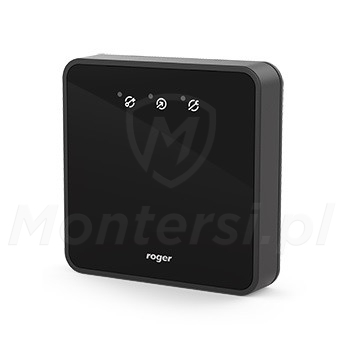

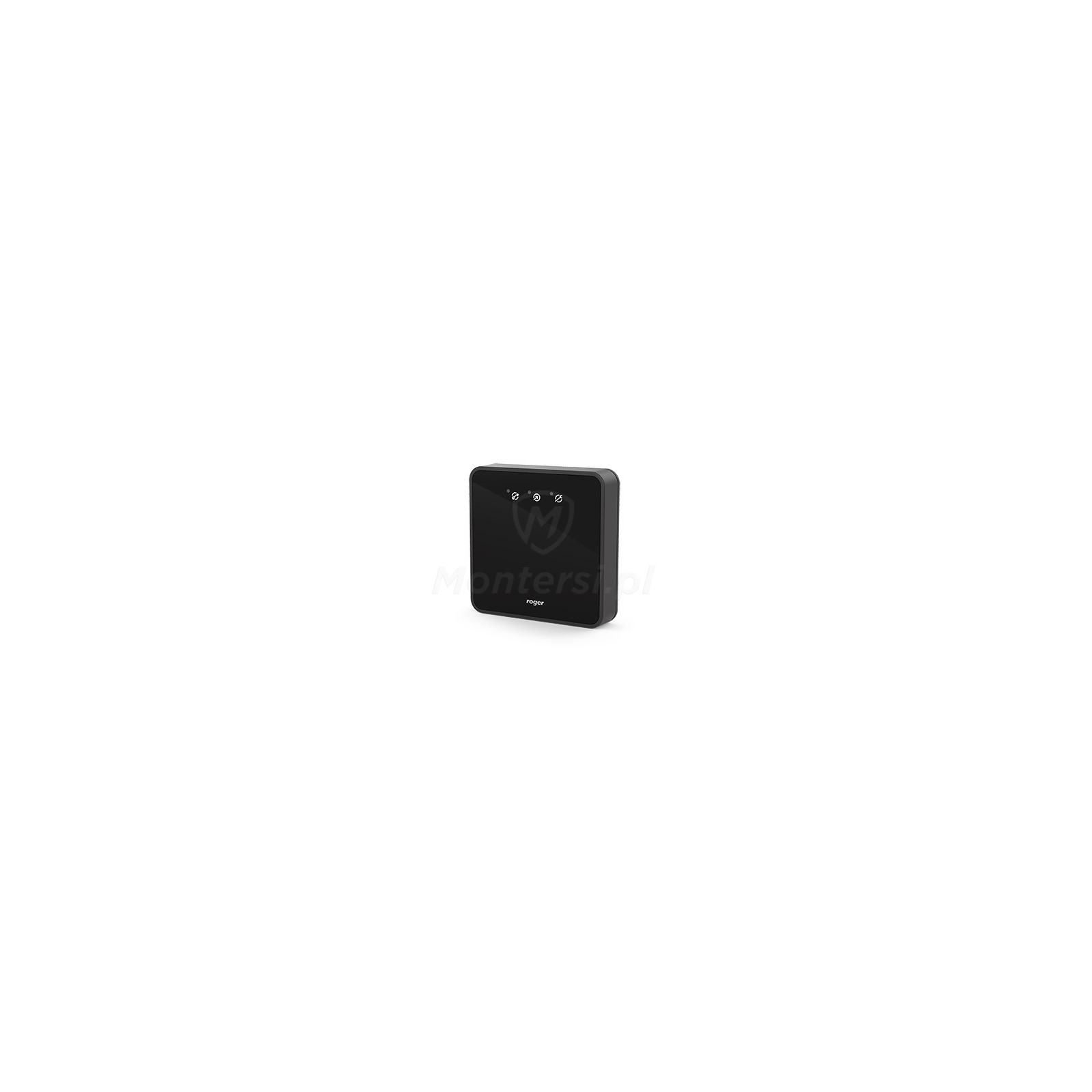

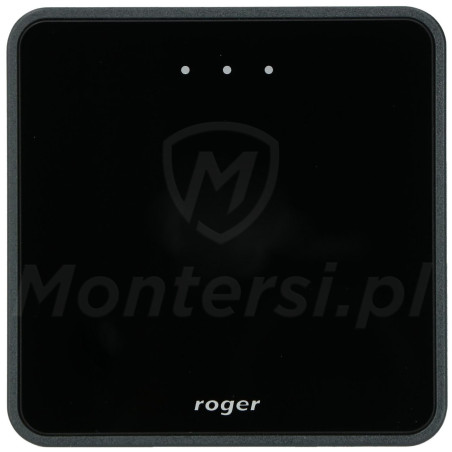

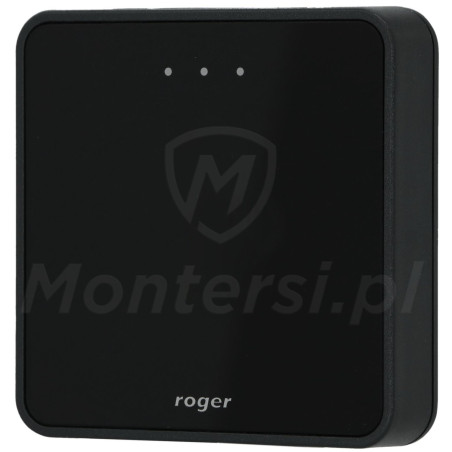

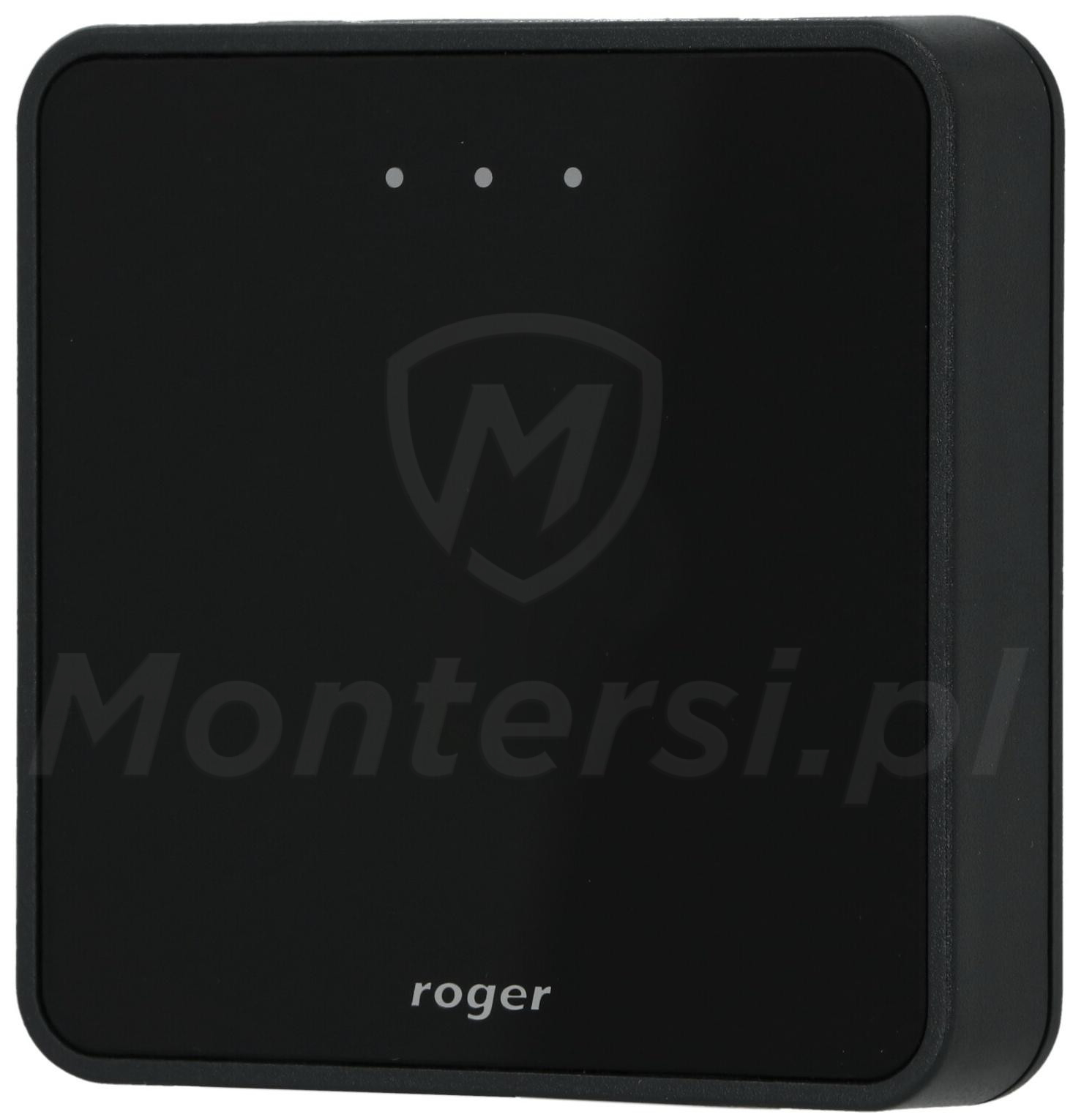

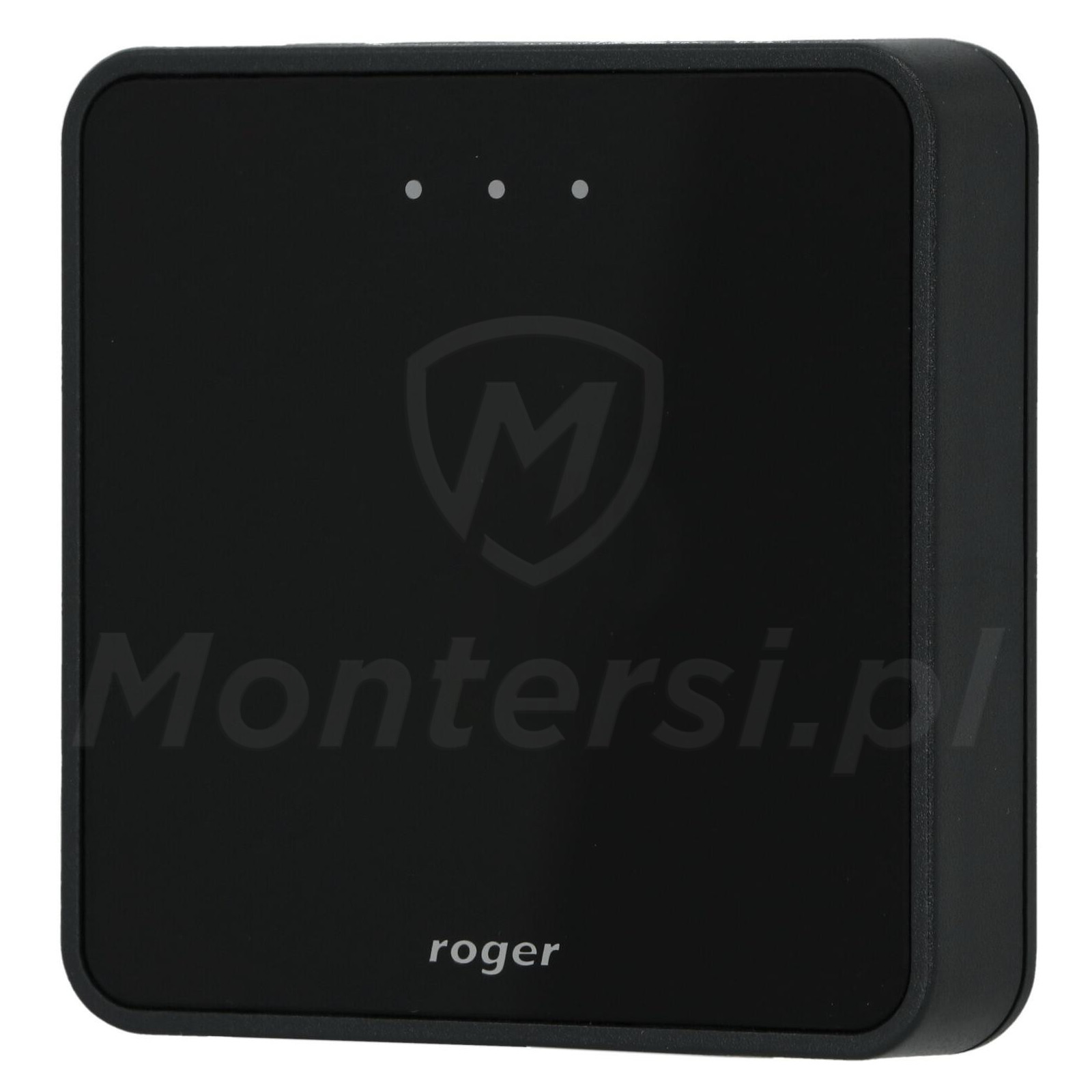

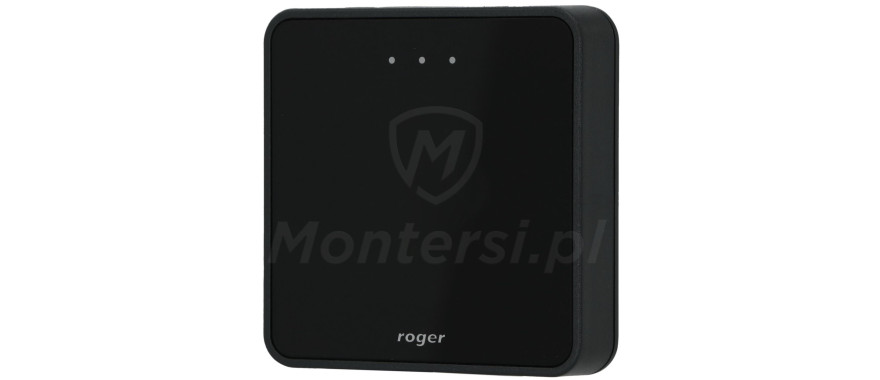

MCT82M-IOBK - Wewnętrzny czytnik zbliżeniowy, przeznaczony do pracy w systemie KD RACS 5. Zbudowany w oparciu o wysokiej jakości elementy, umożliwia łatwą obsługę przejścia i cechuje się niezawodnością. Jego dodatkowymi zaletami są:

  • Wbudowany czytnik MIFARE 13.56 MHz
  • Komunikacja z kontrolerem przy pomocy magistrali RS485
  • Szerokie możliwości programowania i konfiguracji (RogerVDM)
  • Możliwość odczytu numeru CSN, SSN i MSN
  • Zasięg odczytu do 7 cm
  • Regulowany czas otwarcia przejścia w zakresie 50 - 5000 ms

Cechą charakterystyczną modelu "IO" są wbudowane linie wejścia / wyjścia. Dzięki nim czytnik może współpracować z urządzeniami zewnętrznymi lub pracować autonomiczne. Dostępne są 3 wejścia parametryczne, 2 wyjścia tranzystorowe i 1 wyjście parametryczne. MCT82M-IOBK cechuje się również eleganckim i nowoczesnym wyglądem, w stylu QUADRUS - przez co można go z łatwością wkomponować w wystrój każdego pomieszczenia.

Parametry techniczne:

  • Typ urządzenia: Czytnik kart zbliżeniowych
  • Praca autonomiczna: TAK
  • Typ obsługiwanych kart: MIFARE 13.56 MHz
  • Wyjścia funkcyjne: TAK
  • Temperatura pracy: -10...+50 °C
  • Obudowa: IP41
  • Kolor: Czarny
  • Napięcie zasilania: 10 - 15V DC
  • Pobór prądu: 45 mA
  • Wymiary: 85 x 85 x 22 mm
  • Waga: 100 g
  • Gwarancja producenta: 24 miesiące

RACS 5

Zaawansowany system KD i automatyki budynku
RACS 5 to wysoce funkcjonalny, uniwersalny system, który można wykorzystać do realizacji:

  • Kontroli dostępu do pomieszczeń i wind
  • Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
  • Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
  • Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

RACS 5 jest również łatwo skalowalnym systemem, dzięki czemu sprawdza się świetnie w praktycznie każdej wielkości obiektach. Można go z powodzeniem stosować, zarówno w systemach miniaturowych, jak i dużych systemach w biurowcach, hotelach lub obiektach przemysłowych.

Czytnik MIFARE

Wygodne sterowanie zamkiem lub zworą
Model MCT82M-IOBK posiada wbudowany czytnik kart zbliżeniowych standardu MIFARE 13.56 MHz. Dzięki niemu, sterowanie zworą lub zamkiem elektrycznym są wyjątkowo proste - wystarczy zbliżyć wcześniej zaprogramowaną kartę, a drzwi się otworzą. Terminal jest w stanie odczytać:

  • Numer seryjny karty (CSN)
  • Numer programowalny (SSN i MSN)

Zastosowanie numeru programowalnego uniemożliwia łatwe skopiowanie karty, co dodatkowo podnosi bezpieczeństwo pracy systemu KD.

Linie wejściowe / wyjściowe

Współpraca z urządzeniami zewnętrznymi

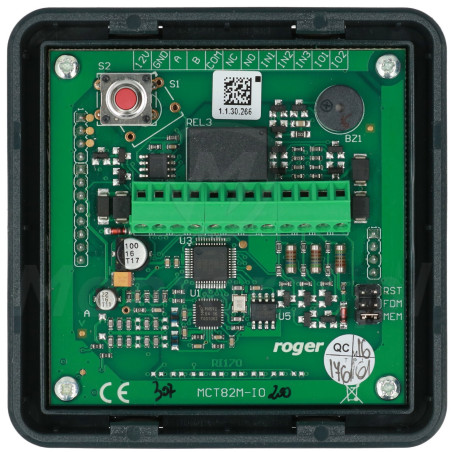

Cechą charakterystyczną modelu "IO" jest wyposażenie w zestaw linii wejściowych i wyjściowych. Dzięki nim możliwe jest sterowanie przejściem, bez konieczności stosowania kontrolera dostępu. Czytnik udostępnia:

  • 3 parametryczne linie wejściowe, połączone wewnętrznie z +12V przez rezystor 5.6 kOhm.
  • 2 wyjścia transystorowe typu otwarty kolektor (OC), o obciążalności 15 V / 150 mA
  • 1 wyjście przekaźnikowe z pojedynczym stykiem NO / NC, o obciążalności 30 V / 1.5 A

Każde wejście czytnika można dowolnie konfigurować pod kątem dołączonych rezystorów i styków oraz czasu reakcji. Każde z nich może również pracować w trybie double wiring, obsługującym 2 niezależne styki NO lub NC. Dostępne są następujące typy wejść:

  • NO
  • NC
  • EOL/NO
  • EOL/NC
  • 2EOL/NO
  • 2EOL/NC
  • 3EOL/NO
  • 3EOL/NC
  • 3EOL/DW/NO
  • 3EOL/DW/NC

Interfejs RS485

Stabilna komunikacja z kontrolerem systemu KD
Czytnik zbliżeniowy komunikuje się z kontrolerem MC16 przy pomocy magistrali komunikacyjnej RS485. Zapewnia ona stabilne parametry połączenia i duży skuteczny zasięg, nawet do 1200 m - dzięki czemu system KD RACS 5 może być stosowany w rozległych obiektach. Dodatkową zaleta standardu RS485 jest możliwość tworzenia połączeń w topologii gwiazdy lub drzewa.

Komunikacja po magistrali RS485 wymaga ustawienia odpowiedniego adresu. Bez tego niemożliwa jest prawidłowa praca systemu. Fabrycznie ustawiony adres czytnika to 100.

RogerVDM

Szerokie możliwości programowania
Konfiguracja czytnika odbywa się z poziomu komputera z oprogramowaniem RogerVDM. Przy jego pomocy użytkownik może w stosunkowo prosty sposób zmieniać dowolne parametry pracy. Szczegółowy opis sposobu programowania można znaleźć w załączonej instrukcji.

Uwaga!
Do przeprowadzenia procesu programowania konieczne jest zastosowanie interfejsu komunikacyjnego RUD-1.

Dodatkowe cechy czytnika:

  • Diodowa sygnalizacja pracy
  • Wbudowany głośnik sygnalizacyjny
  • Zabezpieczenie antysabotażowe (ochrona przed otwarciem obudowy)
  • Płyta czołowa wykonana z tworzywa sztucznego - odporne na zarysowanie i stłuczenie
