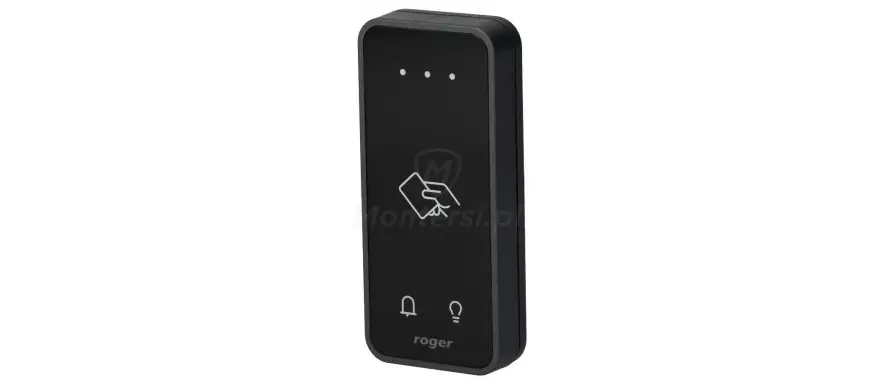

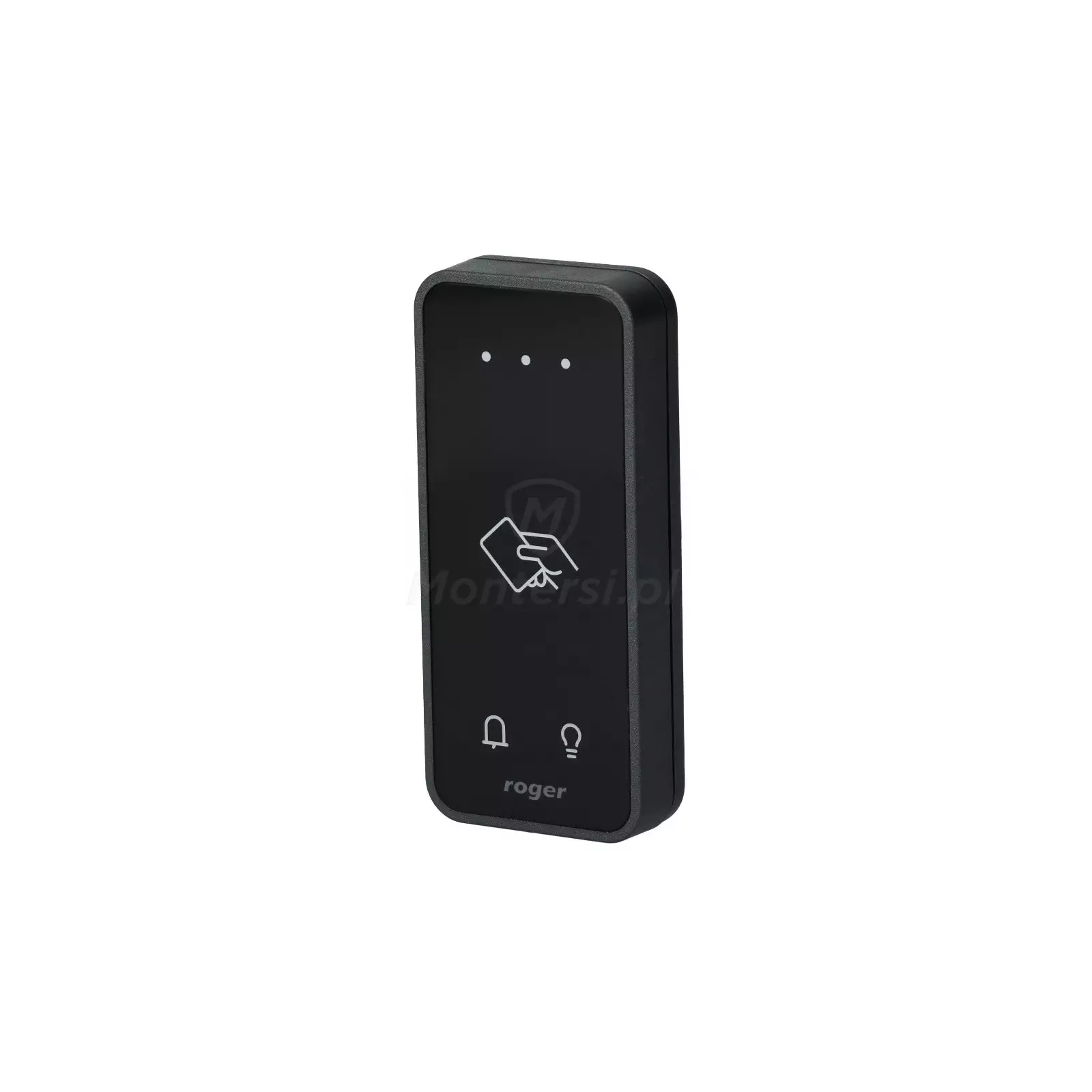

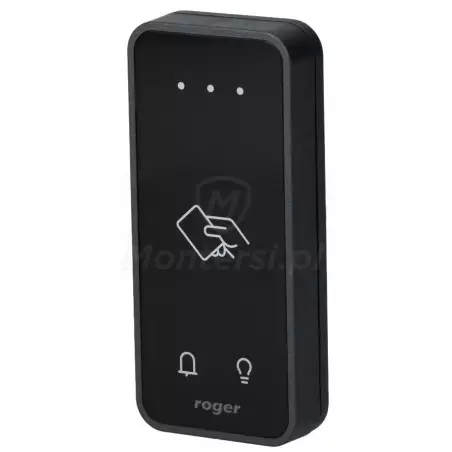

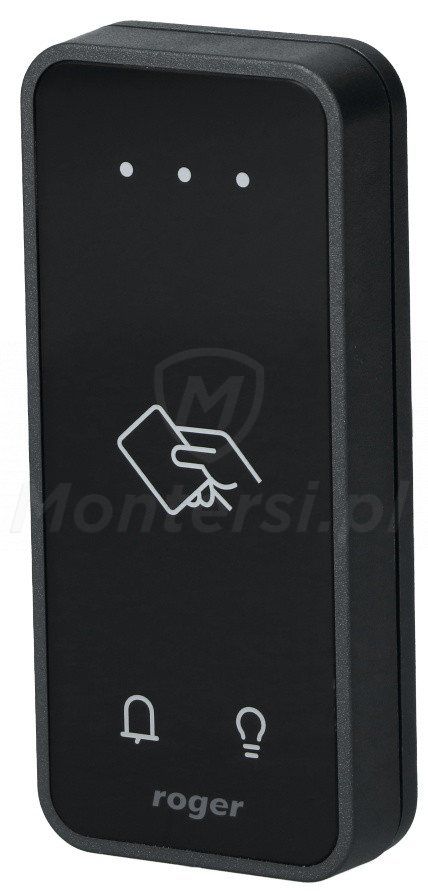

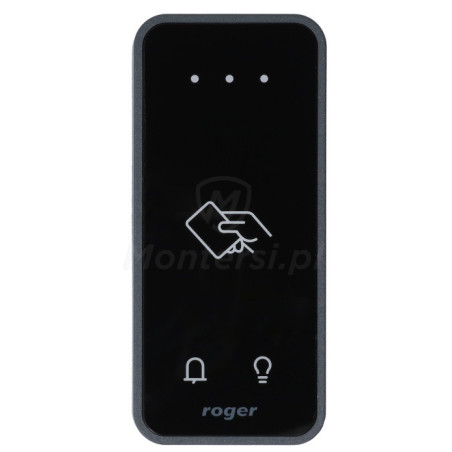

MCT80M-BLE - Terminal identyfikacyjny MIFARE 13.56 MHz, NFC / Bluetooth

Kod: 23070

Parametry techniczne:

Typ urządzenia: Terminal identyfikacyjny
Typ obsługiwanych kart: MIFARE 13.56 MHz (Ultralight / Classic / DESFire / PLUS)
NFC: TAK
Bluetooth: TAK
Temperatura pracy: -25...+60 °C
Kolor: Czarny
Obudowa: IP65
Napięcie zasilania: 12 V DC
Pobór prądu: ~ 70 mA

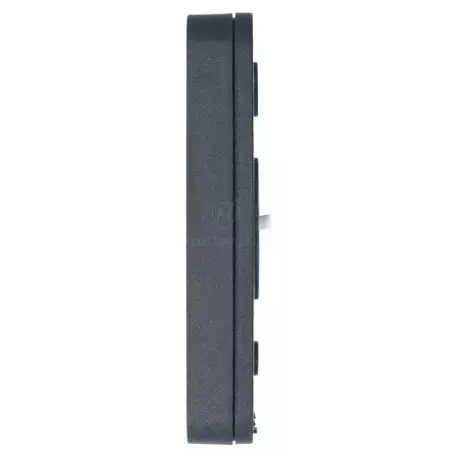

Wymiary: 100 x 45 x 16 (26) mm
Waga: 0.1 kg
Gwarancja producenta: 24 miesiące

Mało

Czas realizacji:

24h

1 033,20 zł

netto: 840,00 zł

Darmowa dostawa

Opis produktu
Załączniki

MCT80M-BLE - Zewnętrzny terminal identyfikacyjny, dedykowany do pracy w systemie kontroli dostępu i automatyki budynkowej RACS 5. Przy jego pomocy możliwa jest realizacja funkcji sterowania przejściem (zamkiem elektrycznym lub zworą elektromagnetyczną). Można go również wykorzystać do realizacji funkcji rejestracji czasu pracy (RCP).

Do cech charakterystycznych terminala identyfikacji MCT80M-BLE można zaliczyć:

Wbudowany czytnik MIFARE 13.56 MHz (Ultralight / Classic / DESFire / PLUS)
Wsparcie technologii NFC i Bluetooth (sterowanie z poziomu telefonu)

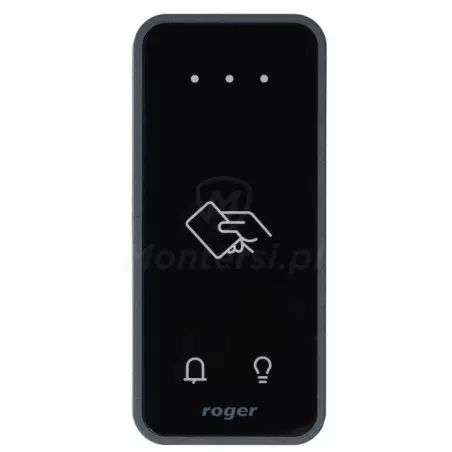

Wbudowane 2 przyciski funkcyjne
Komunikacja z kontrolerem przy pomocy magistrali RS485
Szerokie możliwości programowania i konfiguracji (RogerVDM)
Zasięg odczytu do 7 cm (do 10 m dla Bluetooth)
Wbudowany głośnik do sygnalizacji funkcji terminala
Optyczna sygnalizacja pracy
Nieduże wymiary (możliwość montażu na drzwiczkach do różnego rodzaju szafek lub schowków)

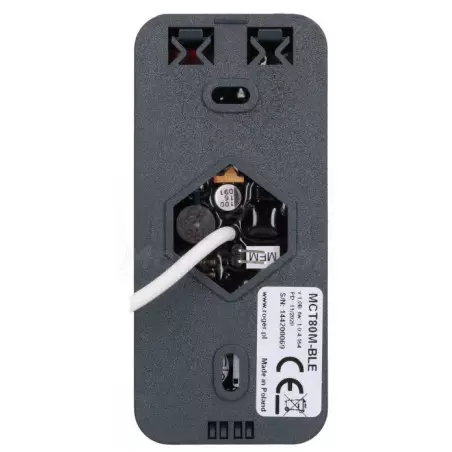

Zabezpieczenie antysabotażowe (nieautoryzowane otwarcie i oderwanie od podłoża)
Elegancki wygląd, zgodny z linią wzorniczą QUADRUS
Szczelna obudowa zewnętrzna IP65

Parametry techniczne:

Parametry techniczne:

Typ urządzenia: Terminal identyfikacyjny
Typ obsługiwanych kart: MIFARE 13.56 MHz (Ultralight / Classic / DESFire / PLUS)
NFC: TAK
Bluetooth: TAK
Temperatura pracy: -25...+60 °C
Kolor: Czarny
Obudowa: IP65
Napięcie zasilania: 12 V DC
Pobór prądu: ~ 70 mA
Wymiary: 100 x 45 x 16 (26) mm
Waga: 0.1 kg
Gwarancja producenta: 24 miesiące

System RACS 5

Zaawansowany system KD i automatyki budynku

System RACS 5 cechuje się łatwą skalowalnością, dzięki czemu sprawdza się świetnie w praktycznie każdej wielkości obiektach. Można go z powodzeniem stosować, zarówno w systemach miniaturowych, jak i dużych systemach w biurowcach, hotelach lub obiektach przemysłowych. System RACS 5 można wykorzystać m.in. do realizacji:

Funkcji kontroli dostępu do pomieszczeń i wind
Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

Czytnik MIFARE

Wygodne sterowanie zamkiem lub zworą

Identyfikator MCT80M-BLE posiada wbudowany czytnik kart zbliżeniowych MIFARE 13.56 MHz, standardu Ultralight / Classic / DESFire / PLUS. Dzięki niemu, sterowanie zworą lub zamkiem elektrycznym są wyjątkowo proste - wystarczy zbliżyć wcześniej zaprogramowaną kartę, a drzwi się otworzą.

Czytnik domyślnie odczytuje numer seryjny karty MIFARE (CSN). Istnieje jednak możliwość personalizacji karty, przez zaprogramowanie własnych numerów (PCN). Zastosowanie numerów PCN uniemożliwia proste skopiowanie karty, co dodatkowo podnosi bezpieczeństwo pracy systemu KD.

Technologia NFC i Bluetooth

Możliwość sterowania z poziomu urządzenia mobilnego

Cechą charakterystyczną modelu MCT80M-BLE jest wsparcie technologii NFC i Bluetooth. Dzięki czemu, możliwe jest sterowanie identyfikatorem zbliżeniowym z poziomu urządzenia mobilnego (wyposażonego w technologię NFC lub Bluetooth). Identyfikacja z poziomu urządzenia mobilnego wymaga zastosowania aplikacji Roger Mobile Key (na system operacyjny iOS / Android).

Klawisze funkcyjne

Obsługa dodatkowych funkcji

Kolejną zaletą modelu MCT80M-BLE są wbudowane 2 przyciski funkcyjne, którym można przypisać różne funkcje w systemie. Przykładowo mogą one służyć do wyzwalania dzwonka, ustawienia trybu RCP, rejestracji zdarzenia "obchód", załączenia węzła automatyki, itp. Istnieje możliwość takiej konfiguracji przycisków, aby terminal identyfikacyjny rozróżniał krótki i długi naciśnięcia przycisków. Do każdego naciśnięcia można przypisać inną funkcję.

Interfejs RS485

Stabilna komunikacja z kontrolerem systemu KD

Czytnik zbliżeniowy komunikuje się z kontrolerem MC16 przy pomocy magistrali komunikacyjnej RS485. Zapewnia ona stabilne parametry połączenia i duży skuteczny zasięg, nawet do 1200 m - dzięki czemu system KD RACS 5 może być stosowany w rozległych obiektach. Dodatkową zaleta standardu RS485 jest możliwość tworzenia połączeń w topologii gwiazdy lub drzewa.

Komunikacja po magistrali RS485 wymaga ustawienia odpowiedniego adresu. Bez tego niemożliwa jest prawidłowa praca systemu.

RogerVDM

Szerokie możliwości programowania

Konfiguracja czytnika odbywa się z poziomu komputera z oprogramowaniem RogerVDM. Przy jego pomocy użytkownik może w stosunkowo prosty sposób zmieniać dowolne parametry pracy. Szczegółowy opis sposobu programowania można znaleźć w załączonej instrukcji.

Do przeprowadzenia procesu programowania konieczne jest zastosowanie interfejsu komunikacyjnego RUD-1.
