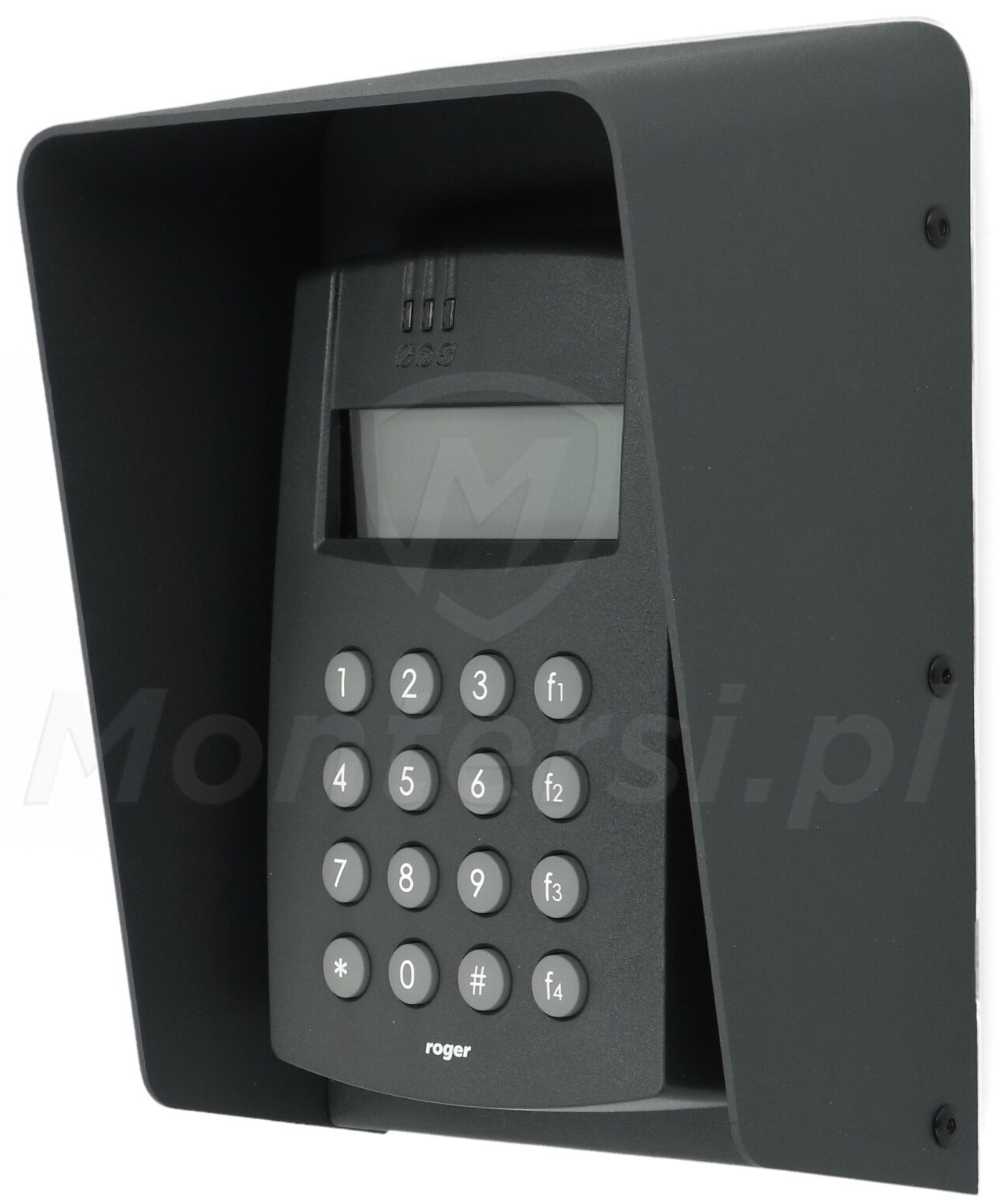

MCT68ME-IO-O - Czytnik UNIQUE/MIFARE z klawiaturą i wyświetlaczem

Kod: 18283

Parametry techniczne:

  • Typ urządzenia: Czytnik kart zbliżeniowych
  • Praca autonomiczna: NIE
  • Typ obsługiwanych kart: EM 125 kHz (UNIQUE) i MIFARE 13.56 MHz
  • Obsługa Wiegand: NIE
  • Napięcie zasilania: 10 - 15 V DC
  • Pobór prądu: 100 mA
  • Obudowa: IP56
  • Kolor: Grafitowy
  • Wymiary: 220 x 156 x 104 mm
  • Waga: 1150 g
  • Temperatura pracy: -25...+60 °C
  • Gwarancja producenta: 24 miesiące
Mało
Czas realizacji:
24h
1 377,60 zł
netto: 1 120,00 zł
  • Darmowa dostawa

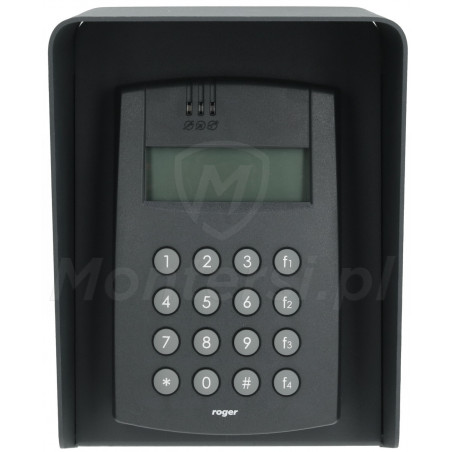

Czytnik zbliżeniowy MCT68ME-IO-O

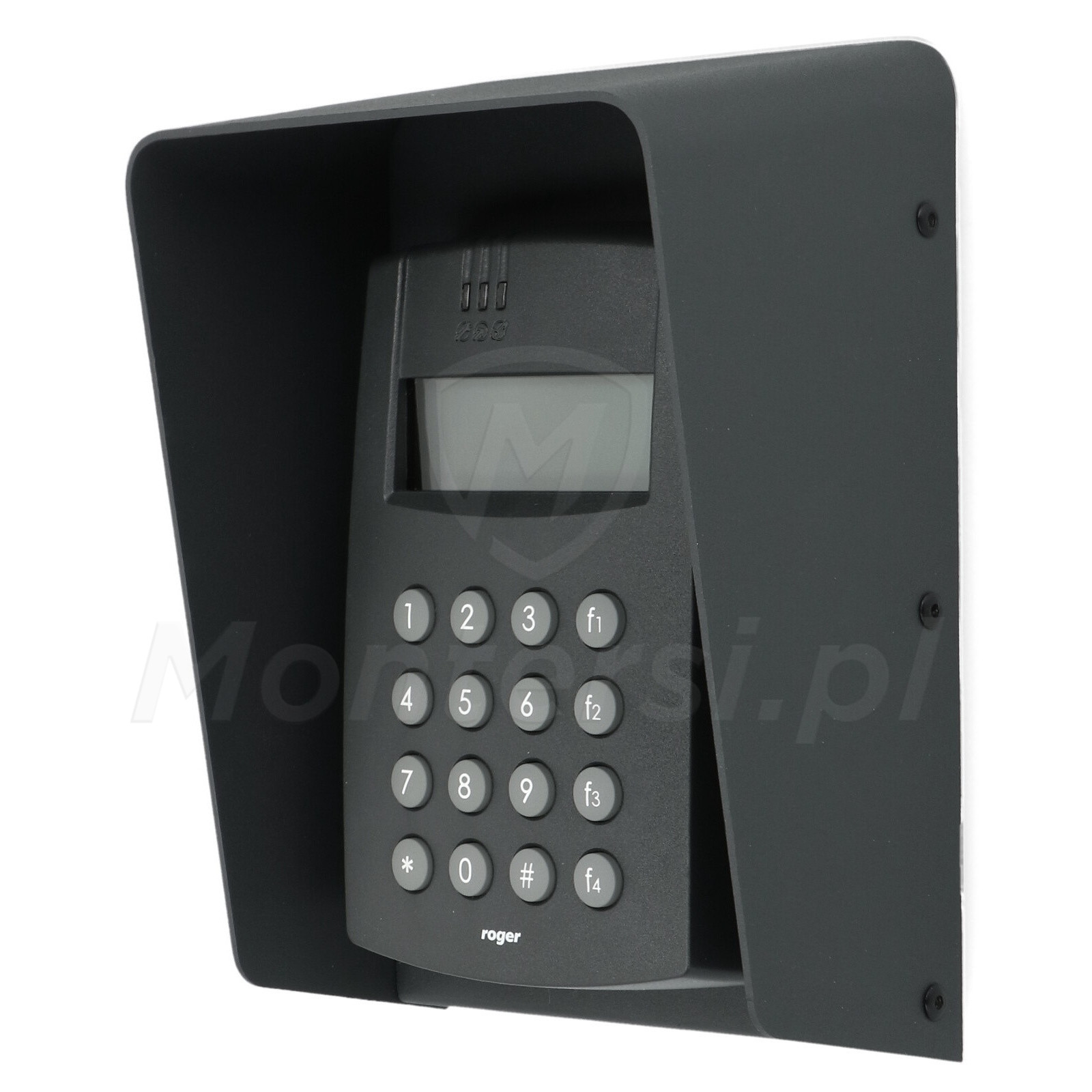

  • Czytnik zbliżeniowy MCT68ME-IO-O

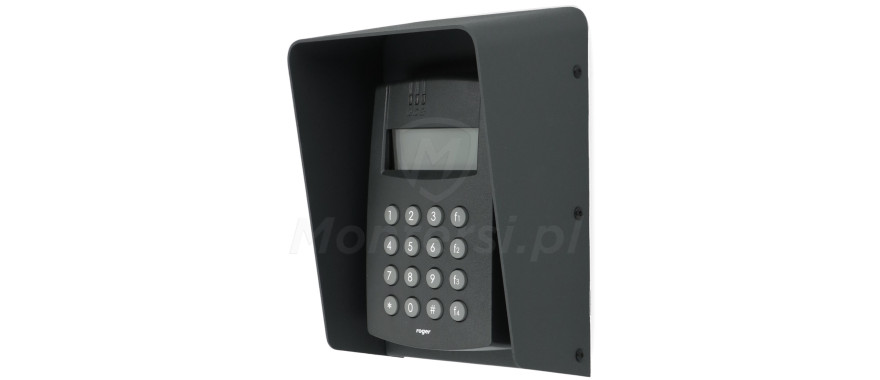

  • Czytnik zbliżeniowy MCT68ME-IO-O

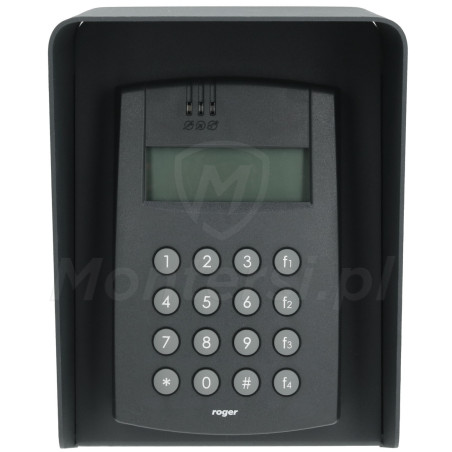

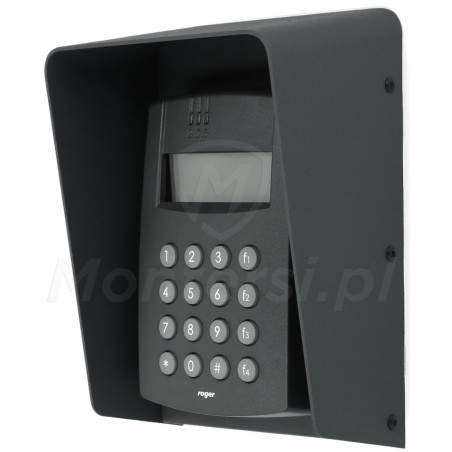

  • Czytnik zbliżeniowy MCT68ME-IO-O

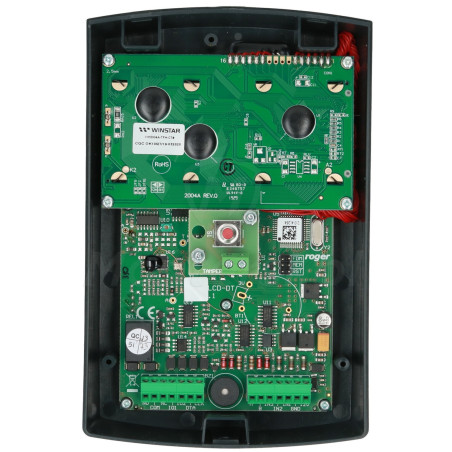

  • Wnętrze czytnika MCT68ME-IO-O

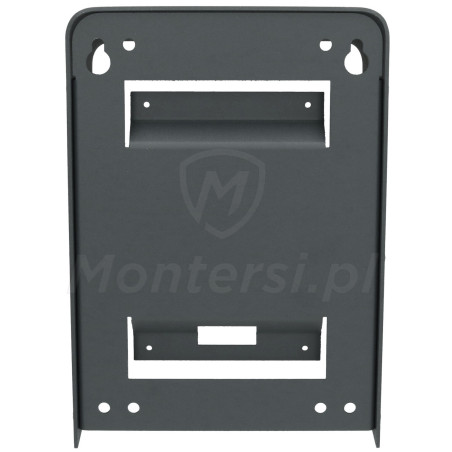

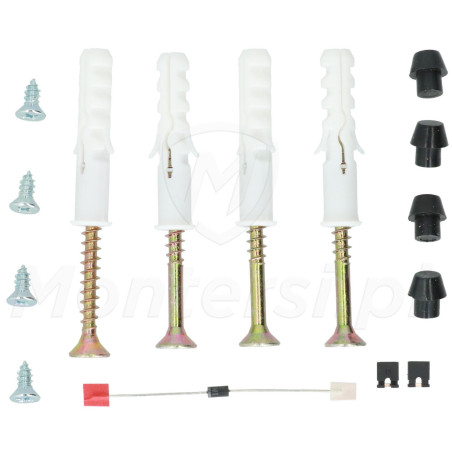

  • Akcesoria czytnika MCT68ME-IO-O

MCT68ME-IO-O - Zewnętrzny czytnik zbliżeniowy, dedykowany do pracy w systemie kontroli dostępu RACS 5. Zbudowany z wysokiej jakości komponentów, cechuje się funkcjonalnością, niezawodnością i stosunkowo prostą obsługą. Jego dodatkowymi zaletami są:

  • Wbudowany 4-segmentowy wyświetlacz LCD, ułatwiający codzienną obsługę
  • Wbudowany czytnik kart UNIQUE 125 kHz (UNIQUE) i MIFARE 13.56 MHz
  • Wbudowana silikonowa klawiatura z 4 przyciskami funkcyjnymi
  • Komunikacja z kontrolerem po magistrali RS485 lub RACS CLK/DTA
  • Wbudowane wejścia / wyjścia - 3 linie wejściowe (NO / NC), 2 wyjścia tranzystorowe i 1 wyjście przekaźnikowe
  • Programowanie i konfiguracja z poziomu aplikacji RogerVDM

Czytnik MCT68E-IO-O i system RACS 5 są doskonałym wyborem do stosowania w firmach, do dodatkowej ochrony pomieszczeń o ograniczonym dostępie. System KD RACS 5 sprawdza się również w obiektach użytku publicznego, takich jak urzędy, muzea, budynki poczty, itp.

Parametry techniczne:

Parametry techniczne:

  • Typ urządzenia: Czytnik kart zbliżeniowych
  • Praca autonomiczna: NIE
  • Typ obsługiwanych kart: EM 125 kHz (UNIQUE) i MIFARE 13.56 MHz
  • Obsługa Wiegand: NIE
  • Napięcie zasilania: 10 - 15 V DC
  • Pobór prądu: 100 mA
  • Obudowa: IP56
  • Kolor: Grafitowy
  • Wymiary: 220 x 156 x 104 mm
  • Waga: 1150 g
  • Temperatura pracy: -25...+60 °C
  • Gwarancja producenta: 24 miesiące

RACS 5

Uniwersalny system KD i automatyki budynku

RACS 5 jest zaawansowany, wysoko funkcjonalnym systemem, przeznaczonym do realizacji:

  • Kontroli dostępu do pomieszczeń i wind
  • Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
  • Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
  • Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

RACS 5 jest również łatwo skalowalnym systemem, który można wykorzysta w różnej wielkości obiektach. Sprawdza się zarówno w systemach miniaturowych, jak i bardzo dużych systemach w biurowcach, obiektach przemysłowych lub hotelach.

Czytnik UNIQUE / MIFARE

Łatwa i wygodna obsługa przejścia

Model MCT66ME-IO-O zbudowano w oparciu o czytnik kart zbliżeniowych standardu EM 125 kHz UNIQUE, zgodne z EM4100/4102 oraz 13.56MHz zgodne z ISO14443A i MIFARE(Classic). Dzięki niemu, sterowanie zworą lub zamkiem elektrycznym jest wyjątkowo proste - wystarczy zbliżyć wcześniej zaprogramowaną kartę. Czytnik jest w stanie odczytać numery seryjne kart (CSN).

Silikonowa klawiatura

Kontrola przejścia przy pomocy kodu PIN

Do budowy czytnika wykorzystano również silikonową klawiaturę. Przy jej pomocy można szybko i łatwo otworzyć przejście - wystarczy, że użytkownik wpisze odpowiedni kod PIN. Dzięki klawiaturze numerycznej można zrezygnować z kart zbliżeniowych.

Dodatkowo czytniki serii "68" posiadają 4 przyciski funkcyjne, którym można przypisać dowolną funkcję systemu RACS 5 (F1 / F2 / F3 / F4).

Wyświetlacz LCD

Ułatwiona obsługa

Kolejną zaletą czytników MCT serii "68" jest wbudowany 4-segmentowy wyświetlacz LCD. Prezentowane są na nim informacje, dzięki którym codzienna obsługa systemu RACS 5 jest jeszcze łatwiejsza. Wyświetlacz jest również pomocy przy procedurze resetu pamięci (szersze informacje w instrukcji).

Wbudowane wejścia / wyjścia:

  • 3 linie wejściowe NO / NC, wewnętrznie spolaryzowane do plusa przy pomocy rezystora 15 kOhm (próg przełączenia około 3.5 V)
  • 2 wyjścia tranzystorowe typu otwarty kolektor (maksymalne obciążenie 15 V / 1 A)
  • 1 wyjście przekaźnikowe z pojedynczym stykiem NO / NC (obciążalność 30 V / 1.5 A)

Interfejs RS485

Stabilna komunikacja z kontrolerem systemu KD

Czytnik zbliżeniowy komunikuje się z kontrolerem MC16 przy pomocy magistrali komunikacyjnej RS485. Zapewnia ona stabilne parametry połączenia i duży skuteczny zasięg, nawet do 1200 m - dzięki czemu system RACS 5 może być stosowany w rozległych obiektach. Dodatkową zaleta standardu RS485 jest możliwość tworzenia połączeń w topologii gwiazdy lub drzewa.

Komunikacja po magistrali RS485 wymaga ustawienia odpowiedniego adresu. Bez tego niemożliwa jest prawidłowa praca systemu. Fabrycznie ustawiony adres czytnika to 100.

RACS CLK/DTA

Alternatywny sposób komunikacji z kontrolerem

Połączenie pomiędzy czytnikiem, a kontrolerem można również zrealizować przy pomocy magistrali Roger RACS CLK/DTA. Do jej najważniejszych zalet można zaliczyć:

  • Dwukierunkową komunikację
  • Wykorzystanie standardowych kabli sygnałowych (np. skrętki UTP)
  • Skuteczny zasięg do 150 m
  • Możliwość pracy do 16 urządzeń peryferyjnych na jednej magistrali - wymaga ustawienia odpowiedniego adresu

RogerVDM

Szerokie możliwości konfiguracji i programowania

Konfiguracja czytnika odbywa się z poziomu komputera z oprogramowaniem RogerVDM. Przy jego pomocy użytkownik może w stosunkowo prosty sposób zmieniać dowolne parametry pracy. Szerszy opis dotyczący programowania można znaleźć w załączonej instrukcji.

Uwaga!

Do przeprowadzenia pełnego procesu programowania konieczne jest zastosowanie interfejsu komunikacyjnego RUD-1.

Szczelna obudowa

Bezawaryjna praca w warunkach zewnętrznych

Cechą charakterystyczną modelu MCT68E-IO-O jest dodatkowa metalowa obudowa ochronna zapewniająca stopień ochrony IP54. Zapewnia ona niemal całkowitą odporność na wpływ niekorzystnych czynników pogodowych - dzięki czemu czytnik może bezawaryjnie pracować na zewnątrz. Obudowa chroni przed:

  • Zapyleniem i dostaniem się do wnętrza czytnika drobnych zabrudzeń
  • Opadami atmosferycznymi i strugami wody z dowolnej strony
  • Skrajnie niskimi i wysokimi temperaturami w zakresie -25...+60 oC
