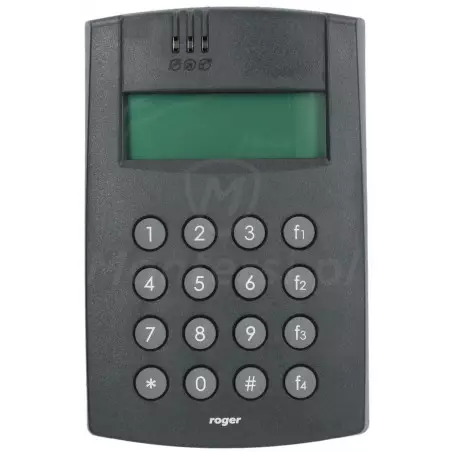

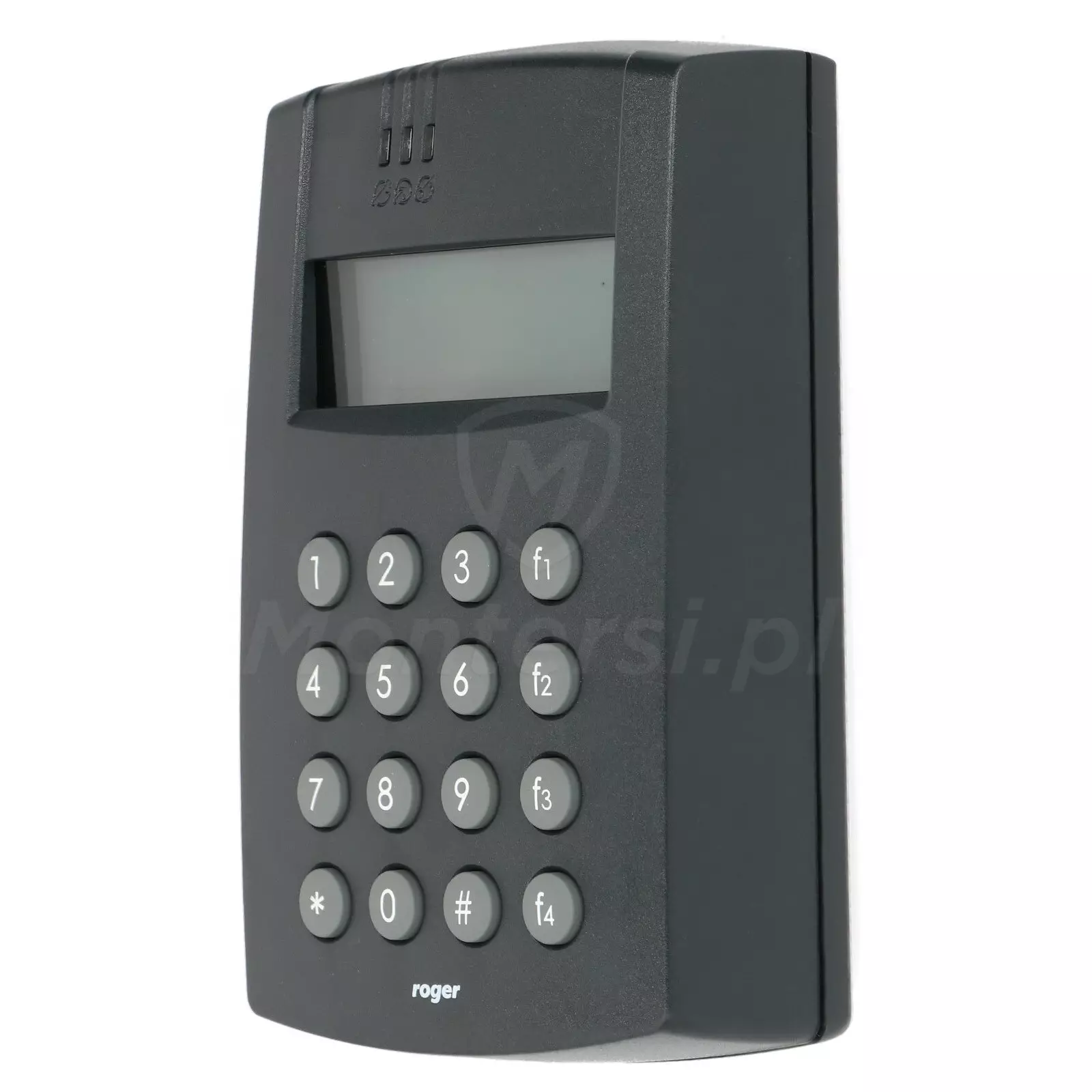

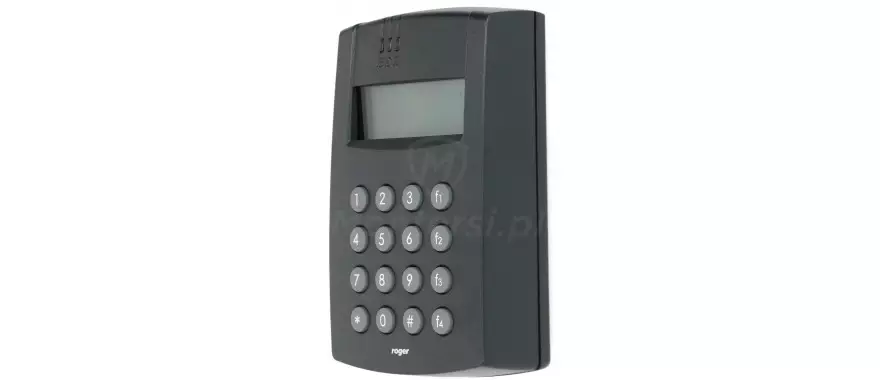

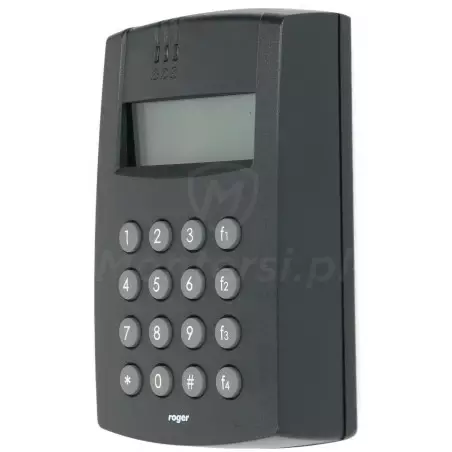

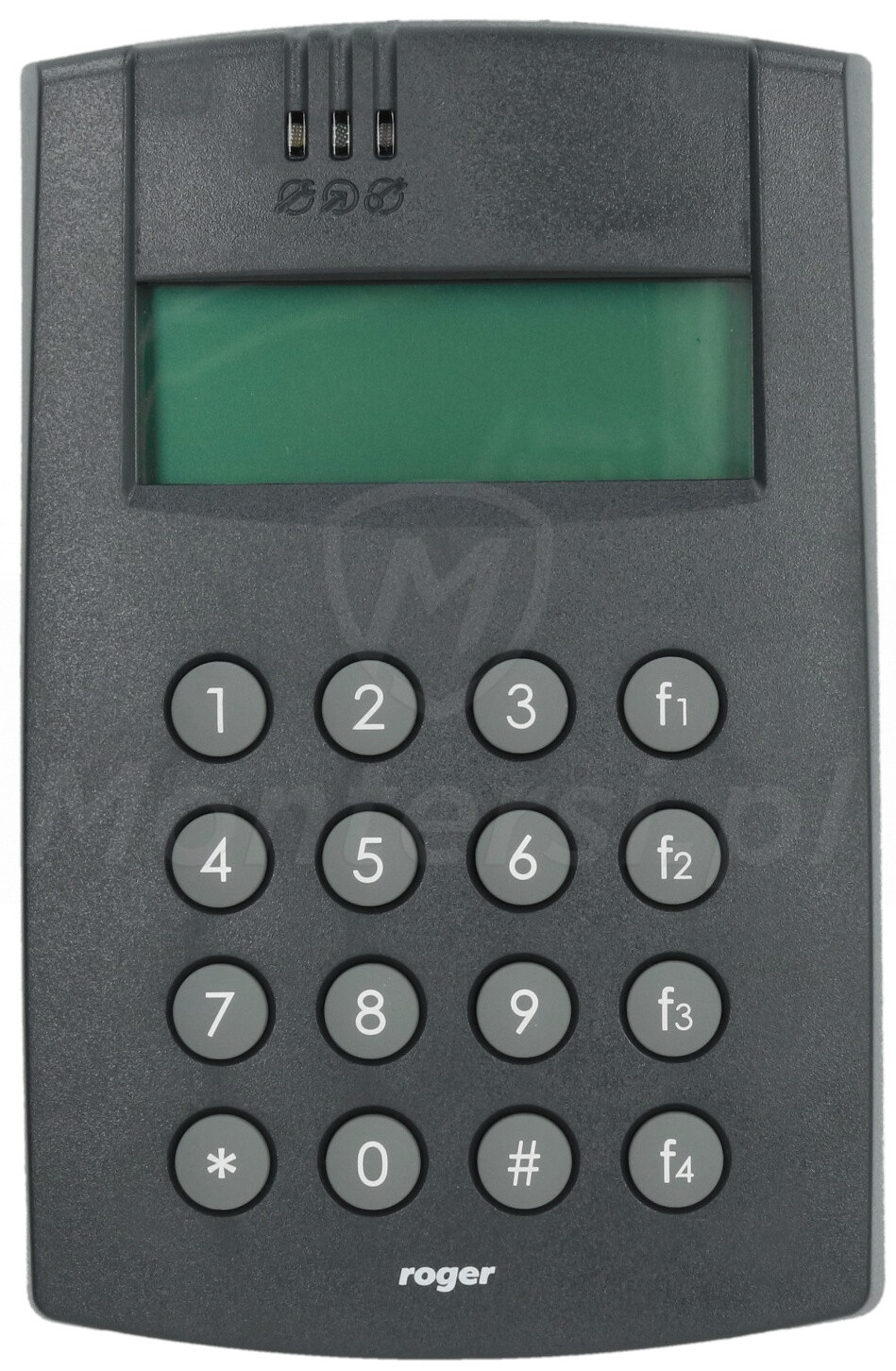

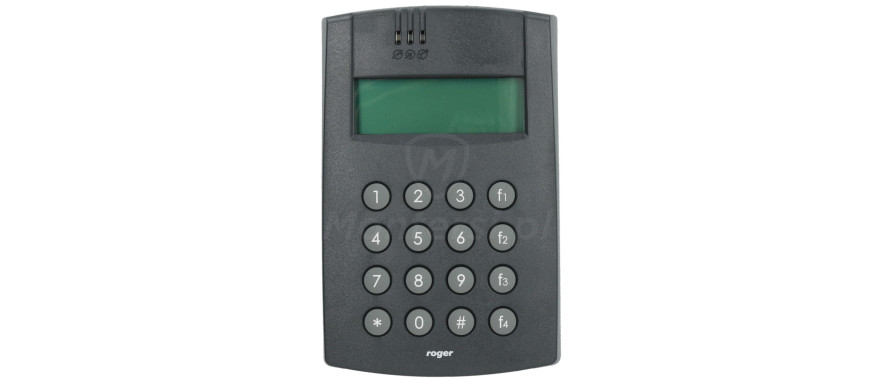

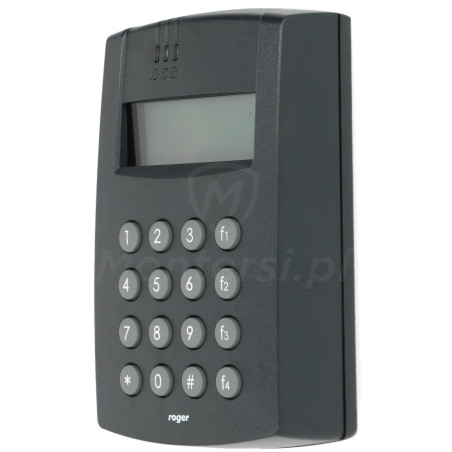

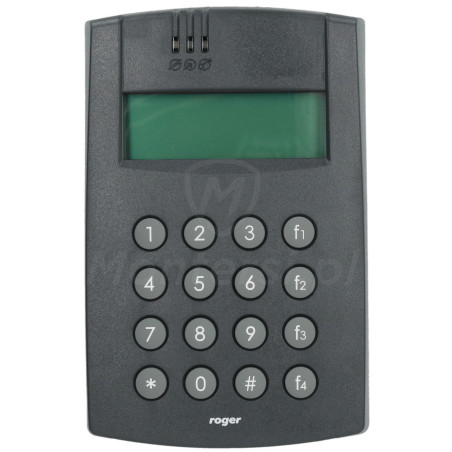

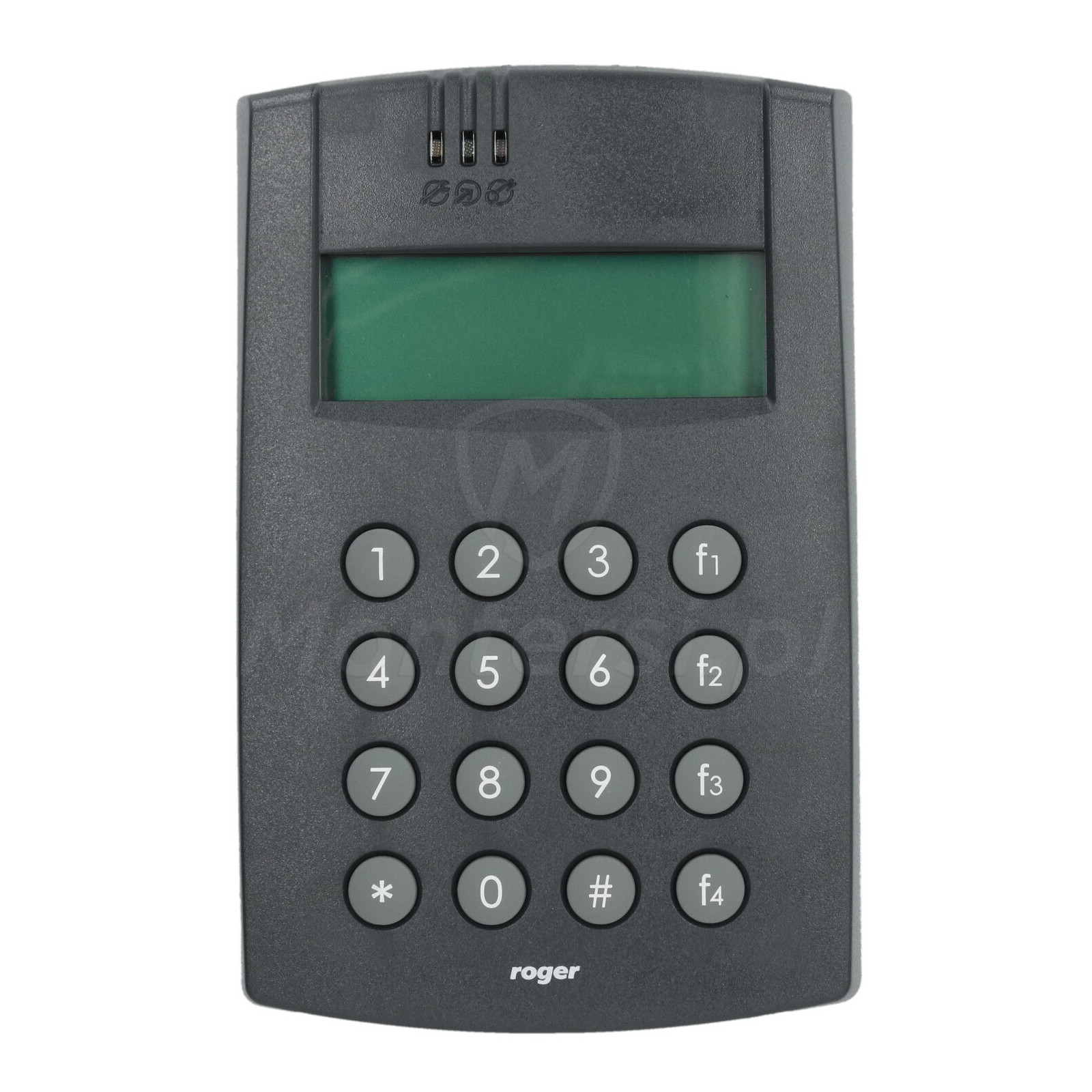

MCT68ME-IO-I - Wewnętrzny czytnik zbliżeniowy, dedykowany do pracy w systemie kontroli dostępu RACS 5. Zbudowany z wysokiej jakości komponentów, cechuje się funkcjonalnością, niezawodnością i stosunkowo prostą obsługą. Jego dodatkowymi zaletami są:

  • Wbudowany 4-segmentowy wyświetlacz LCD, ułatwiający codzianną obsługę
  • Wbudowany czytnik kart EM 125 kHz (UNIQUE) i MIFARE 13.56 MHz
  • Wbudowana silikonowa klawiatura z 4 przyciskami funkcyjnymi
  • Komunikacja z kontrolerem po magistrali RS485 lub RACS CLK/DTA
  • Wbudowane 3 linie wejściowe (NO / NC), 2 wyjścia tranzystorowe i 1 wyjście przekaźnikowe
  • Programowanie i konfiguracja z poziomu aplikacji RogerVDM

Czytnik MCT68E-IO-I i system RACS 5 są doskonałym wyborem do stosowania w firmach, do dodatkowej ochrony pomieszczeń o ograniczonym dostępie. System KD RACS 5 sprawdza się również w obiektach użytku publicznego, takich jak urzędy, muzea, budynki poczty, itp.

Parametry techniczne:

  • Typ urządzenia: Czytnik kart zbliżeniowych
  • Typ obsługiwanych kart: UNIQUE / MIFARE
  • Wyjścia funkcyjne: TAK
  • Temperatura pracy: -25...+60 °C
  • Kolor: Szary
  • Napięcie zasilania: 10 - 15V DC
  • Pobór prądu: 100 mA
  • Wymiary: 170 x 110 x 42 mm
  • Waga: 410 g
  • Gwarancja producenta: 24 miesiące

RACS 5

Uniwersalny system KD i automatyki budynku
RACS 5 jest zaawansowany, wysoko funkcjonalnym systemem, przeznaczonym do realizacji:

  • Kontroli dostępu do pomieszczeń i wind
  • Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
  • Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
  • Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

RACS 5 jest również łatwo skalowalnym systemem, który można wykorzysta w różnej wielkości obiektach. Sprawdza się zarówno w systemach miniaturowych, jak i bardzo dużych systemach w biurowcach, obiektach przemysłowych lub hotelach.

Czytnik UNIQUE / MIFARE

Łatwa i wygodna obsługa przejścia
Model MCT66E-IO-I zbudowano w oparciu o czytnik kart zbliżeniowych standardu EM 125 kHz (UNIQUE) i MIFARE 13.56 MHz (Classic). Dzięki niemu, sterowanie zworą lub zamkiem elektrycznym jest wyjątkowo proste - wystarczy zbliżyć wcześniej zaprogramowaną kartę. Czytnik jest w stanie odczytać numery seryjne kart (CSN).

Silikonowa klawiatura

Kontrola przejścia przy pomocy kodu PIN
Do budowy czytnika wykorzystano również silikonową klawiaturę. Przy jej pomocy można szybko i łatwo otworzyć przejście - wystarczy, że użytkownik wpisze odpowiedni kod PIN. Dzięki klawiaturze numerycznej można zrezygnować z kart zbliżeniowych.

Dodatkowo czytniki serii "68" posiadają 4 przyciski, którym można przypisać dowolną funkcję systemu RACS 5 (F1 / F2 / F3 / F4).

Wyświetlacz LCD

Ułatwiona obsługa
Kolejną zaletą czytników MCT serii "68" jest wbudowany 4-segmentowy wyświetlacz LCD. Prezentowane są na nim informacje, dzięki którym codzienna obsługa systemu RACS 5 jest jeszcze łatwiejsza. Wyświetlacz jest również pomocy przy procedurze resetu pamięci (szersze informacje w instrukcji).

Wbudowane wejścia / wyjścia:

  • 3 linie wejściowe NO / NC, wewnętrznie spolaryzowane do plusa przy pomocy rezystora 15 kOhm (próg przełączenia około 3.5 V)
  • 2 wyjścia tranzystorowe typu otwarty kolektor (maksymalne obciążenie 15 V / 1 A)
  • 1 wyjście przekaźnikowe z pojedynczym stykiem NO / NC (obciążalność 30 V / 1.5 A)

Interfejs RS485

Stabilna komunikacja z kontrolerem systemu KD
Czytnik zbliżeniowy komunikuje się z kontrolerem MC16 przy pomocy magistrali komunikacyjnej RS485. Zapewnia ona stabilne parametry połączenia i duży skuteczny zasięg, nawet do 1200 m - dzięki czemu system RACS 5 może być stosowany w rozległych obiektach. Dodatkową zaleta standardu RS485 jest możliwość tworzenia połączeń w topologii gwiazdy lub drzewa.

Komunikacja po magistrali RS485 wymaga ustawienia odpowiedniego adresu. Bez tego niemożliwa jest prawidłowa praca systemu. Fabrycznie ustawiony adres czytnika to 100.

RACS CLK/DTA

Alternatywny sposób komunikacji z kontrolerem
Połączenie pomiędzy czytnikiem, a kontrolerem można również zrealizować przy pomocy magistrali Roger RACS CLK/DTA. Do jej najważniejszych zalet można zaliczyć:

  • Dwukierunkową komunikację
  • Wykorzystanie standardowych kabli sygnałowych (np. skrętki UTP)
  • Skuteczny zasięg do 150 m
  • Możliwość pracy do 16 urządzeń peryferyjnych na jednej magistrali - wymaga ustawienia odpowiedniego adresu

RogerVDM

Szerokie możliwości konfiguracji i programowania
Konfiguracja czytnika odbywa się z poziomu komputera z oprogramowaniem RogerVDM. Przy jego pomocy użytkownik może w stosunkowo prosty sposób zmieniać dowolne parametry pracy. Szerszy opis dotyczący programowania można znaleźć w załączonej instrukcji.

Uwaga!
Do przeprowadzenia pełnego procesu programowania konieczne jest zastosowanie interfejsu komunikacyjnego RUD-1.
