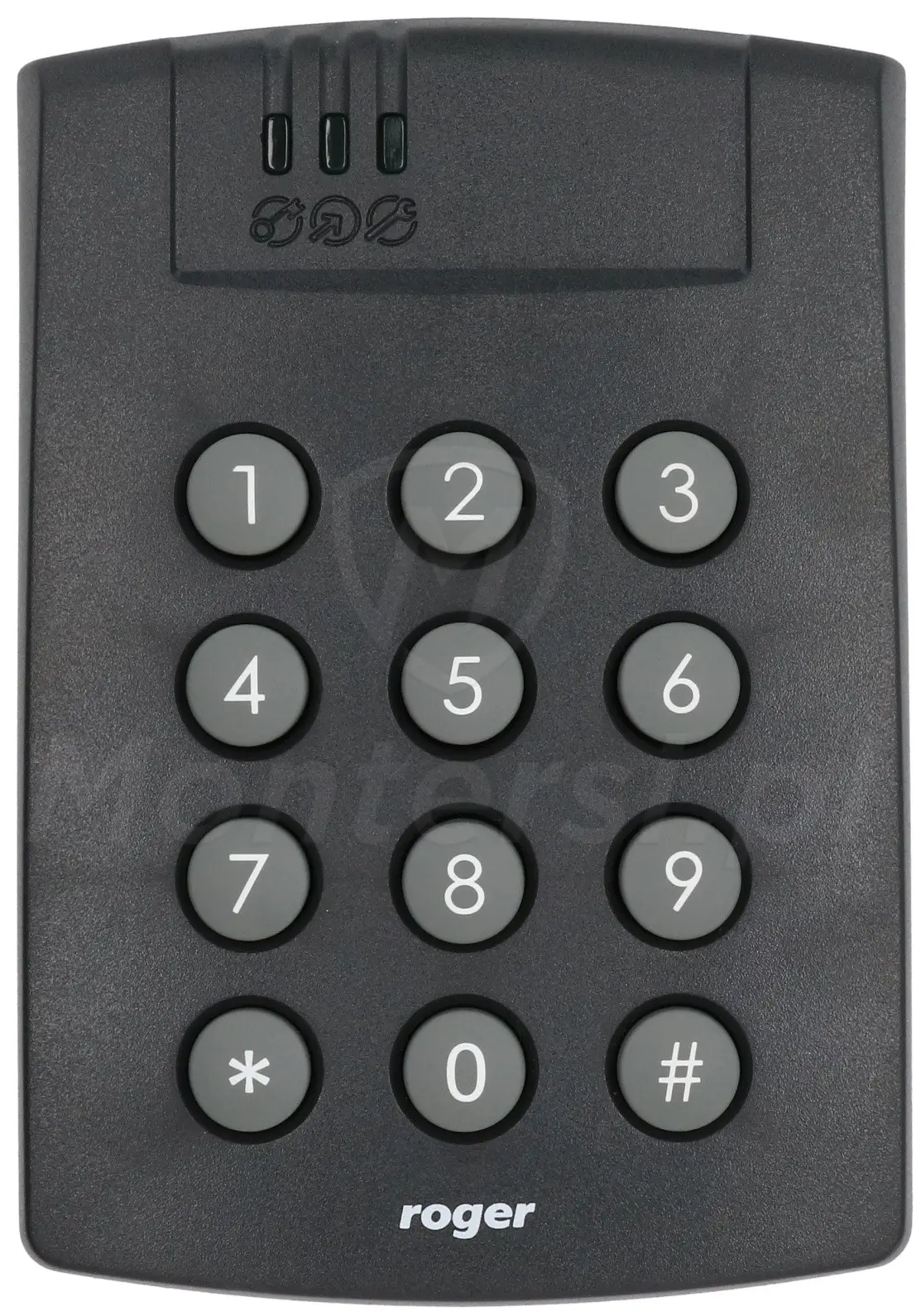

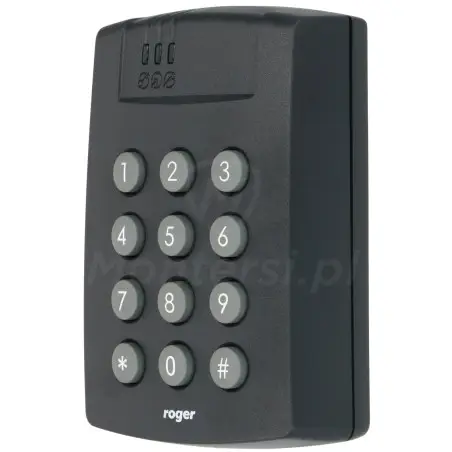

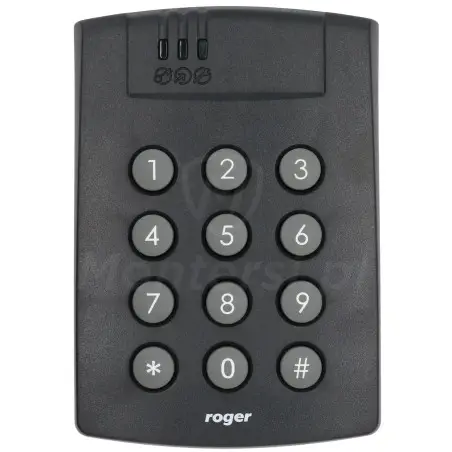

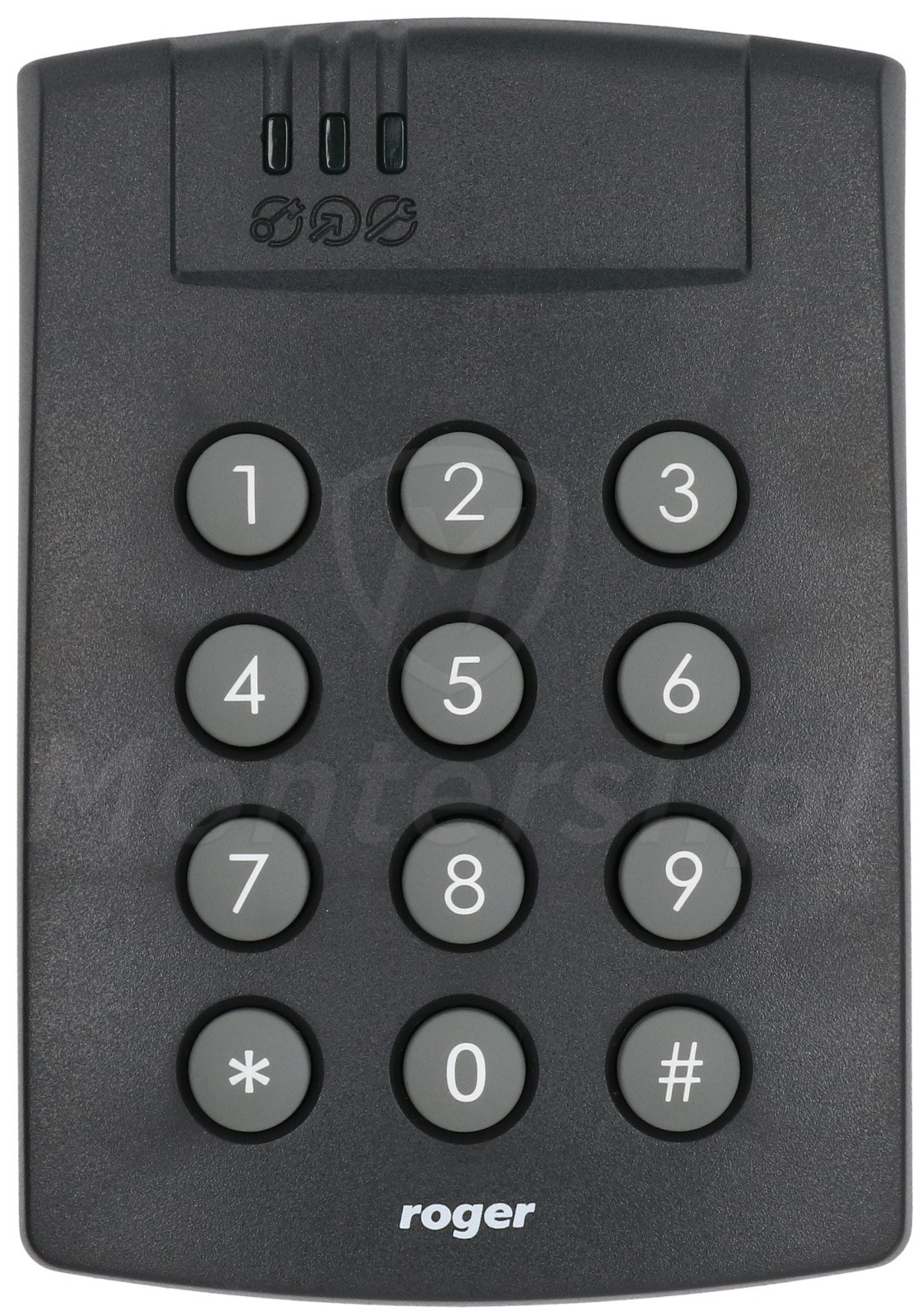

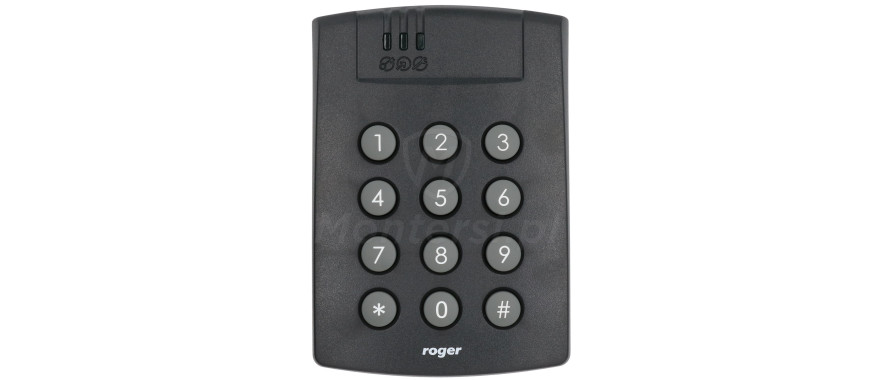

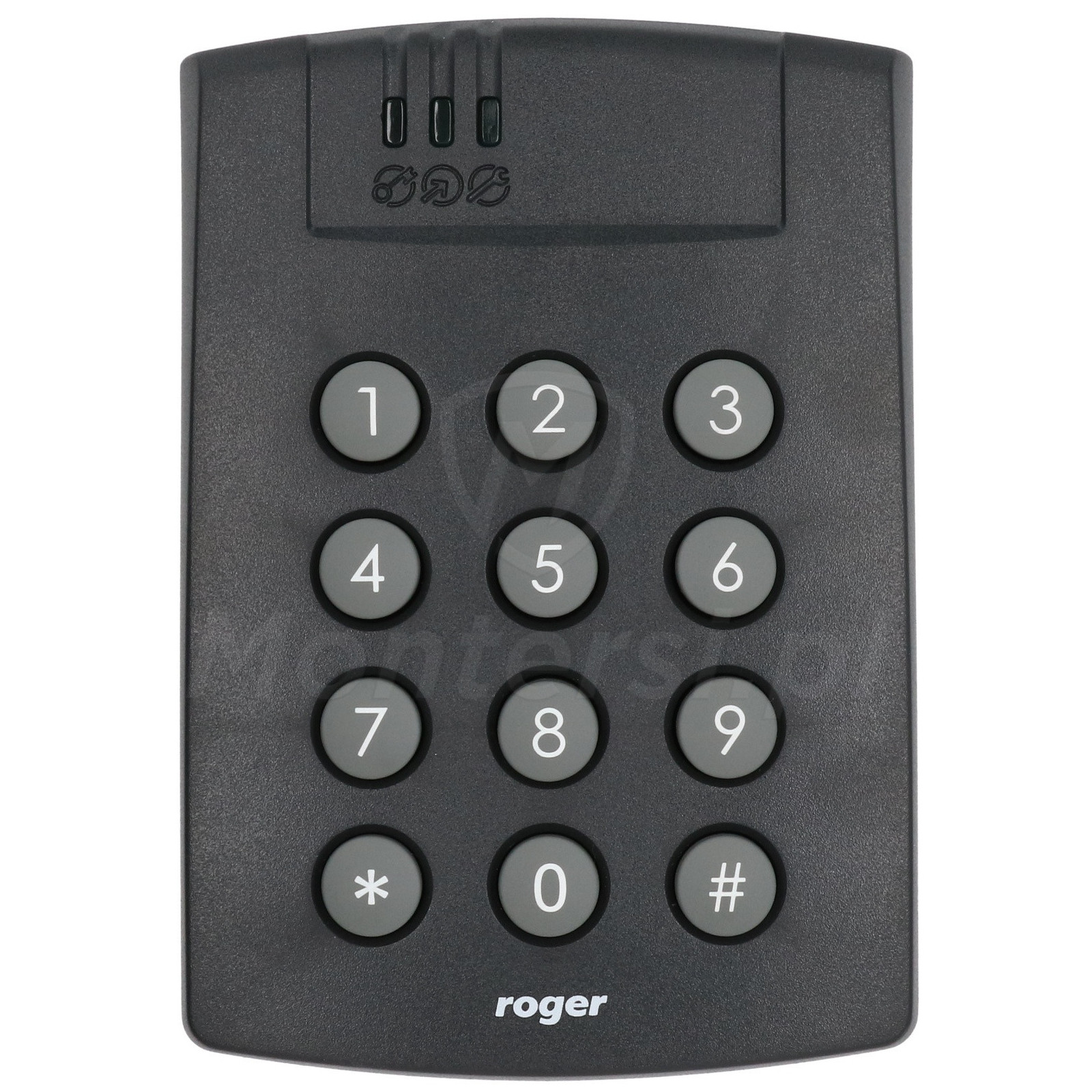

MCT64E-IO - Zewnętrzny czytnik zbliżeniowy, przystosowany do pracy w systemie kontroli dostępu RACS 5. Zbudowany z dobrej jakości elementów, cechuje się niezawodnością, stabilnymi parametrami pracy i wyjątkowo łatwą obsługą. Jego cechami charakterystycznymi są:

  • Wbudowany czytnik kart EM 125 kHz (Unique) i silikonowa klawiatura
  • Komunikacja z kontrolerem po magistrali RS485 lub RACS CLK/DTA
  • Wbudowane 3 linie wejściowe (NO / NC), 2 wyjścia tranzystorowe i 1 wyjście przekaźnikowe
  • Programowanie i konfiguracja z poziomu aplikacji RogerVDM
  • Zasięg odczytu do 7 cm

Czytnik MCT64E-IO i system RACS 5 polecamy przede wszystkim do firm, w których znajdują się pomieszczenia wymagające ochrony. Sprawdza się on świetnie pracując na zewnątrz, przed wejściami do magazynów, hal produkcyjnych i innych podobnych obiektów.

Parametry techniczne:

  • Typ urządzenia: Czytnik kart zbliżeniowych
  • Typ obsługiwanych kart: UNIQUE 125 kHz
  • Wyjścia funkcyjne: TAK
  • Temperatura pracy: -25...+60 °C
  • Obudowa: IP65
  • Kolor: Szary
  • Napięcie zasilania: 10 - 15V DC
  • Pobór prądu: 50 mA
  • Wymiary: 115 x 80 x 35 mm
  • Waga: 150 g
  • Gwarancja producenta: 24 miesiące

RACS 5

Uniwersalny system KD i automatyki budynku
RACS 5 jest zaawansowanym, wysoko funkcjonalnym systemem, przeznaczonym do realizacji:

  • Kontroli dostępu do pomieszczeń i wind
  • Sterowania i prezentacji stanu systemu alarmowego, z poziomu punktów logowania
  • Sterowania elementami automatyki budynku, wraz z monitorowaniem stanu jej pracy
  • Przygotowania danych wejściowych do systemów rozliczenia czasu pracy

RACS 5 jest również łatwo skalowalnym systemem, który można wykorzysta w różnej wielkości obiektach. Sprawdza się zarówno w systemach miniaturowych, jak i bardzo dużych systemach w biurowcach, obiektach przemysłowych lub hotelach.

Czytnik EM 125 kHz

Łatwa i wygodna obsługa przejścia
Model MCT64E-IO zbudowano w oparciu o standardowy czytnik kart zbliżeniowych EM 125 kHz (UNIQUE). Dzięki niemu, sterowanie zworą lub zamkiem elektrycznym jest wyjątkowo proste - wystarczy zbliżyć wcześniej zaprogramowaną kartę. Czytnik jest w stanie odczytać numery seryjne kart (CSN).

Silikonowa klawiatura

Kontrola przejścia przy pomocy kodu PIN
Do budowy czytnika wykorzystano również silikonową, 12-przyciskową klawiaturę. Przy jej pomocy można szybko i łatwo otworzyć przejście - wystarczy, że użytkownik wpisze odpowiedni kod PIN. Dzięki klawiaturze numerycznej można zrezygnować z kart zbliżeniowych.

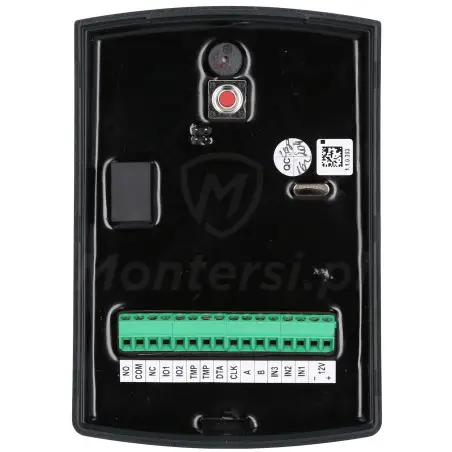

Wbudowane wejścia / wyjścia:

  • 3 linie wejściowe NO / NC, wewnętrznie spolaryzowane do plusa przy pomocy rezystora 15 kOhm (próg przełączenia około 3.5 V)
  • 2 wyjścia tranzystorowe typu otwarty kolektor (maksymalne obciążenie 15 V / 1 A)
  • 1 wyjście przekaźnikowe z pojedynczym stykiem NO / NC (obciążalność 30 V / 1.5 A)

Interfejs RS485

Stabilna komunikacja z kontrolerem systemu KD
Czytnik zbliżeniowy komunikuje się z kontrolerem MC16 przy pomocy magistrali komunikacyjnej RS485. Zapewnia ona stabilne parametry połączenia i duży skuteczny zasięg, nawet do 1200 m - dzięki czemu system RACS 5 może być stosowany w rozległych obiektach. Dodatkową zaleta standardu RS485 jest możliwość tworzenia połączeń w topologii gwiazdy lub drzewa.

Komunikacja po magistrali RS485 wymaga ustawienia odpowiedniego adresu. Bez tego niemożliwa jest prawidłowa praca systemu. Fabrycznie ustawiony adres czytnika to 100.

RACS CLK/DTA

Alternatywny sposób komunikacji z kontrolerem
Połączenie pomiędzy czytnikiem, a kontrolerem można również zrealizować przy pomocy magistrali Roger RACS CLK/DTA. Do jej najważniejszych zalet można zaliczyć:

  • Dwukierunkową komunikację
  • Wykorzystanie standardowych kabli sygnałowych (np. skrętki UTP)
  • Skuteczny zasięg do 150 m
  • Możliwość pracy do 16 urządzeń peryferyjnych na jednej magistrali - wymaga ustawienia odpowiedniego adresu

RogerVDM

Szerokie możliwości konfiguracji i programowania
Konfiguracja czytnika odbywa się z poziomu komputera z oprogramowaniem RogerVDM. Przy jego pomocy użytkownik może w stosunkowo prosty sposób zmieniać dowolne parametry pracy. Szerszy opis dotyczący programowania można znaleźć w załączonej instrukcji.

Uwaga!
Do przeprowadzenia pełnego procesu programowania konieczne jest zastosowanie interfejsu komunikacyjnego RUD-1.

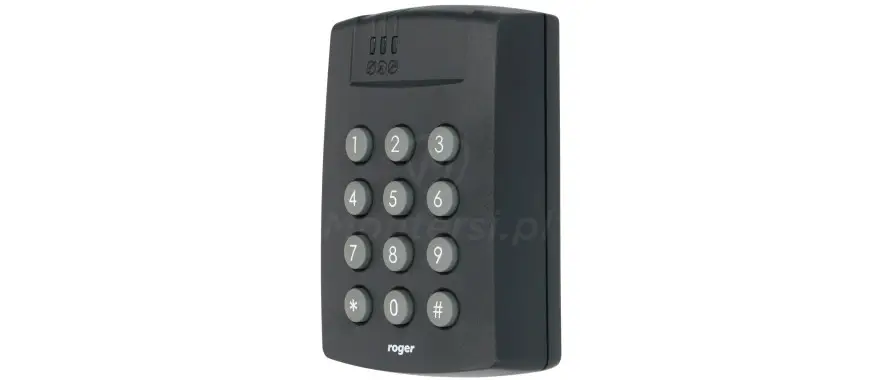

Szczelna obudowa

Bezawaryjna praca w warunkach zewnętrznych
Cechą charakterystyczną modelu MCT64E-IO jest szczelna obudowa IP65. Zapewnia ona niemal całkowitą odporność na wpływ niekorzystnych czynników pogodowych - dzięki czemu czytnik może bezawaryjnie pracować na zewnątrz. Obudowa chroni przed:

  • Zapyleniem i dostaniem się do wnętrza czytnika dorbnych zabrudzeń
  • Opadami atmosferycznymi i strugami wody z dowolnej strony
  • Skrajnie niskimi i wysokimi temperaturami w zakresie -25...+60 oC
