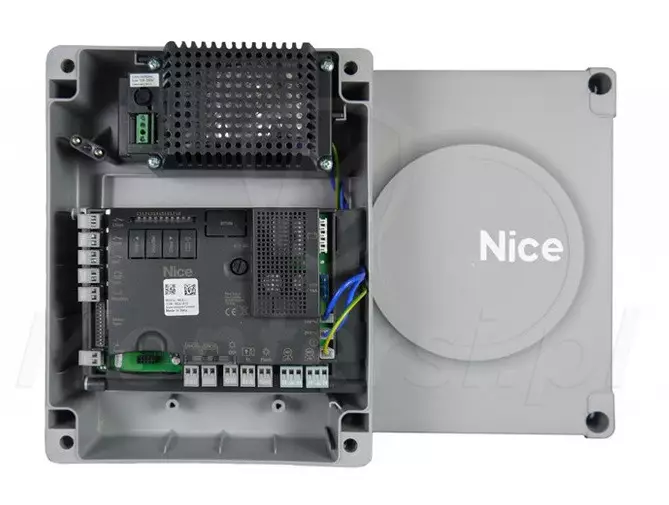

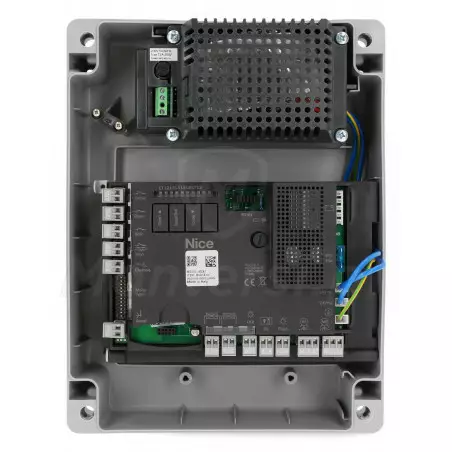

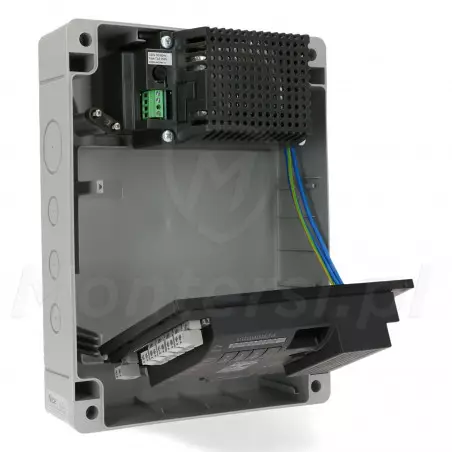

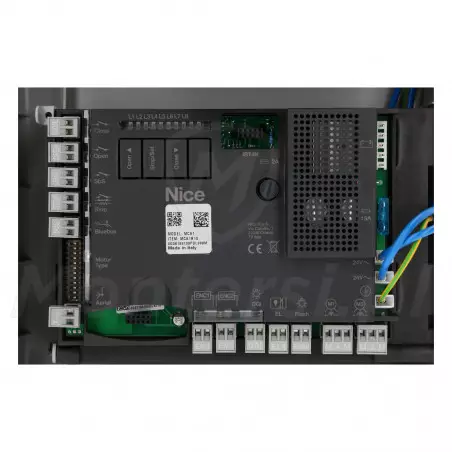

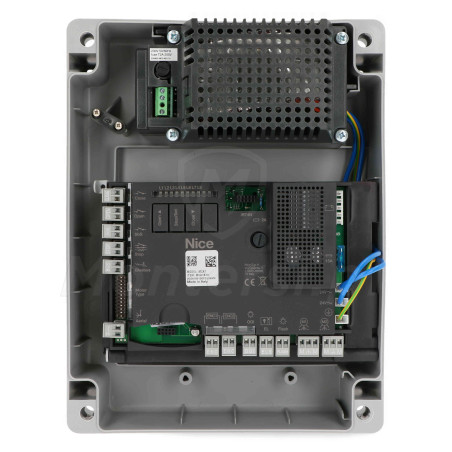

MC824HR10 - Centrala sterująca do bram skrzydłowych 24 V, BLUEBUS

Kod: 23011

Parametry techniczne:

  • Technologia BLUEBUS: TAK
  • Wyjście siłownika 1: TAK
  • Wyjście siłownika 2: TAK
  • Fototest: TAK
  • Zamknięcie się po przecięciu linii foto: TAK
  • Działanie ręczne: TAK
  • Działanie półautomatyczne: TAK
  • Działanie automatyczne: TAK
  • Łagodny start: TAK
  • Łagodne zamykanie: TAK
  • Dedykowany akumulator: PS324
  • Zasilanie: 230 V
  • Zasilanie siłownika: 24 V
  • Pobór mocy: max. 120 W
Na zamówienie
Czas realizacji:
48h
1 230,00 zł
netto: 1 000,00 zł
  • Darmowa dostawa

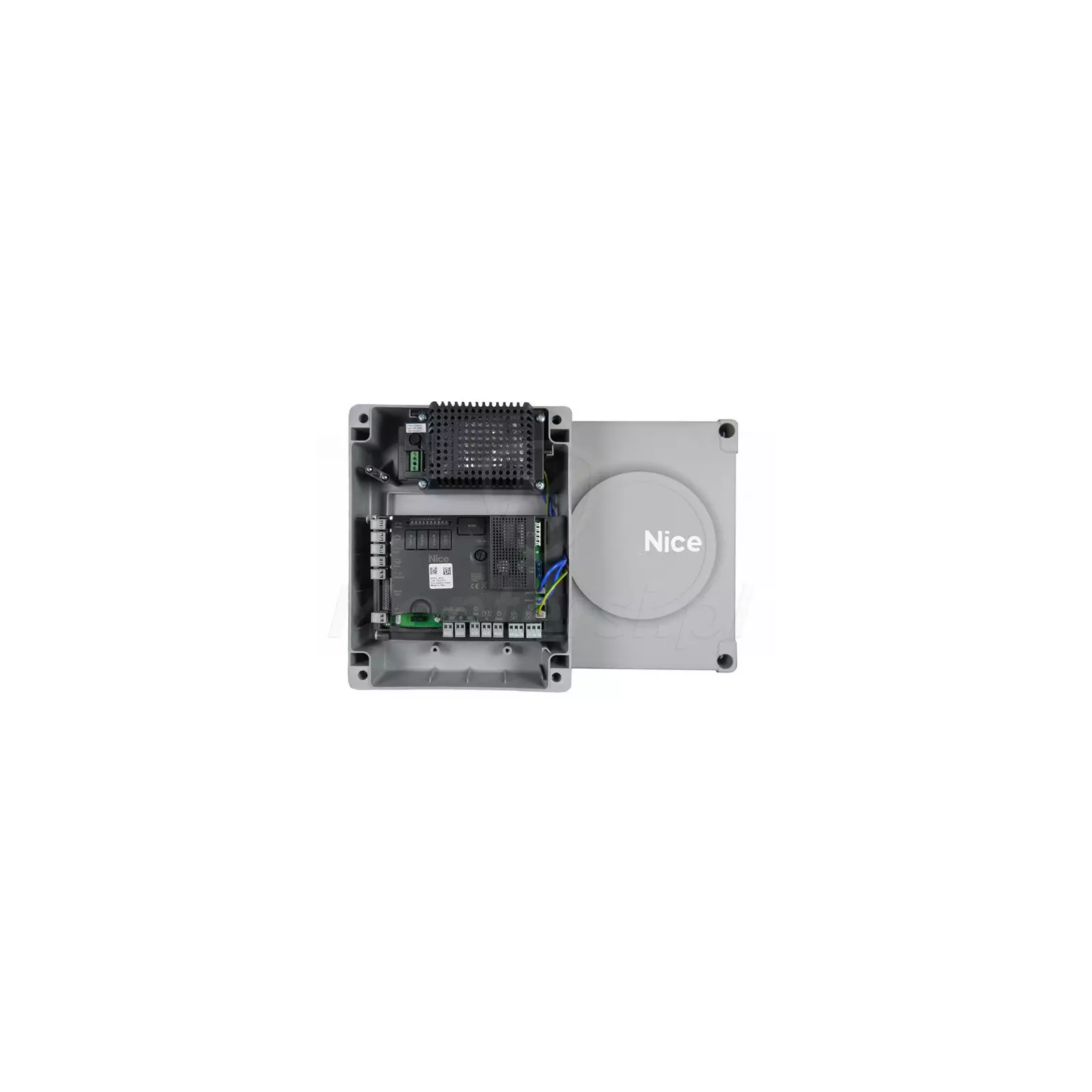

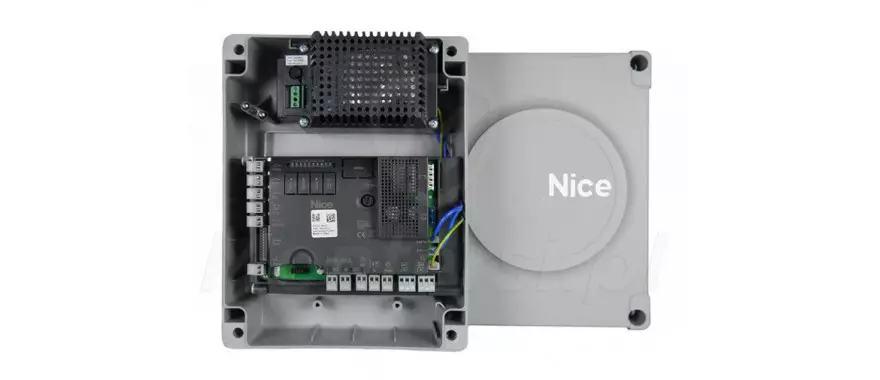

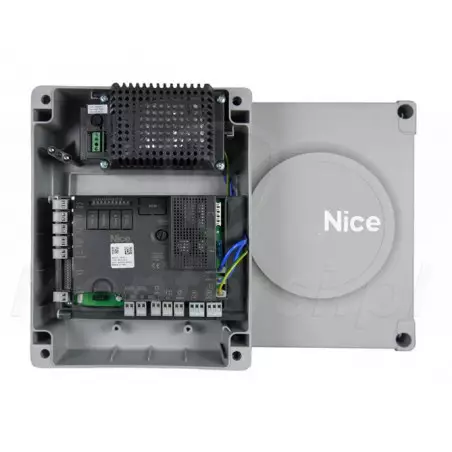

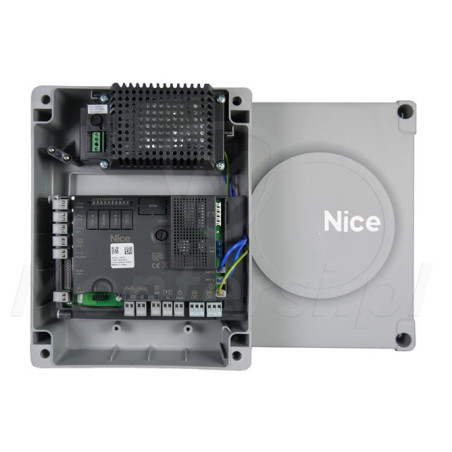

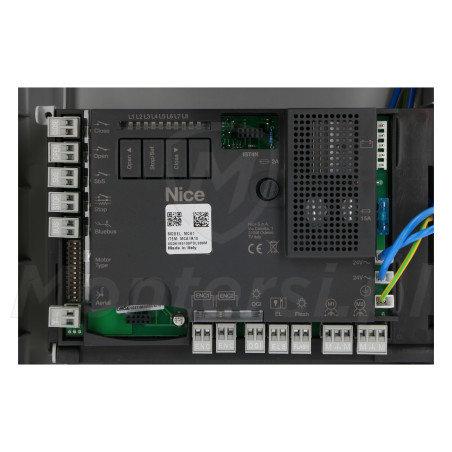

Centrala sterująca MC824HR10
  • Centrala sterująca MC824HR10

MC824HR10 - Centrala sterująca BLUEBUS, dedykowana do obsługi 2 siłowników 24 V z enkoderem. Przy jej pomocy można sterować siłownikami należącymi do serii: Wingo HS, Toona HS, Titan HS, M-Fab HS, Toona, Hyppo, S-Fab, L-Fab, Big-Fab. Do elementów wyróżniających centrali MC824HR10 można zaliczyć:

  • Działanie ręczne, pół-automatyczne i automatyczne
  • Obsługa funkcji łagodnego startu i zamykania
  • Obsługa funkcji FOTOTEST, działanie FOTO podczas otwierania i zamknięcie po przecięciu linii FOTO
  • Możliwość regulacji czasu pracy, czasu pauzy oraz opóźnianie otwierania / zamykania
  • Możliwość elektronicznej regulacji siły i regulacji prędkości
  • Automatyczne zapamiętanie położenia krańcowego bramy w czasie programowania
  • Programowanie przy pomocy 3 przycisków i współpraca z akumulatorem PS324
  • Obsługa funkcji furtki (częściowe otwarcie bramy lub jednego skrzydła)
  • Obsługa funkcji zmniejszenia naprężenia
  • Możliwość zmiany parametrów pracy z poziomu programatora O-VIEW

Parametry techniczne:

Parametry techniczne:

  • Technologia BLUEBUS: TAK
  • Wyjście siłownika 1: TAK
  • Wyjście siłownika 2: TAK
  • Fototest: TAK
  • Zamknięcie się po przecięciu linii foto: TAK
  • Działanie ręczne: TAK
  • Działanie półautomatyczne: TAK
  • Działanie automatyczne: TAK
  • Łagodny start: TAK
  • Łagodne zamykanie: TAK
  • Dedykowany akumulator: PS324
  • Zasilanie: 230 V
  • Zasilanie siłownika: 24 V
  • Pobór mocy: max. 120 W
  • Wymiary: 310 x 232 x 122 mm
  • Gwarancja producenta: 24 miesiące

Technologia BLUEBUS

Łatwe podłączenie urządzeń dodatkowych

Centrala MC824HR10 działa w technologii BLUEBUS, która wykorzystuje 2-żyłową magistralę komunikacyjną. Magistrala ta jest używana zarówno do transmisji danych i zasilana urządzeń peryferyjnych, takich jak np. lampy sygnalizacyjne lub fotokomórki. Wykorzystanie pojedynczej magistrali do podłączenia urządzeń może znacznie ułatwiać i przyspieszyć montaż elementów dodatkowych. Dodatkowo, w przypadku rozbudowanych systemów, pojedyncza magistrala komunikacyjna znacznie uprasza architekturę.

Autoprogramowanie

Ułatwiony montaż siłowników

Dużą zaleta centrali, która znacznie ułatwia montaż zestawu, jest funkcja autoprogramowania. Central zapamiętuje położenie krańcowe bramy, przez co "wie" kiedy zakończyć prace siłowników podczas otwierania i zamykania.

Amperometryka i płynny manewr

Skuteczne wykrywanie przeszkody oraz cicha praca bramy

System amperometryki umożliwia wykrycie przeszkody na którą natrafia brama podczas wykonywania manewru. Dzięki czemu minimalizowane jest ryzyko uszkodzenia zarówno bramy, jak i obiektu znajdującego się na drodze jej ruchu.

Centrala obsługuje również funkcję płynnego startu i zwolnienia przy rozpoczynaniu i kończeniu ruchu bramy. Stopniowe przyspieszanie i hamowanie sprawia, że ruch bramy jest płynny (brak szarpania) i nie powoduje on dużo hałasu.

Funkcja zmniejszenia naprężenia

Poprawna praca siłownika przez długi czas

Sporą zaletą centrali sterującej jest obsługa funkcji zmniejszenia naprężenia. Funkcja ta po zakończeniu manewru otwierania lub zamykania, na krótką chwilkę załącza ruch bramy w przeciwną stronę. Dzięki czemu zmniejszana jest siła z jaką siłowniki dociskają bramę. Zmniejsza ona naprężenie w siłowniku i odkształcenia w skrzydle bramy.

Współpraca z akumulatorem PS324

Praca w przypadku braku napięcia 230 V

Dodatkową zaletą centrali MC824HR10 jest możliwość współpracy z akumulatorem awaryjnym PS324. Po jego zastosowaniu zestaw siłowników może wykonać kilka cykli otwarcia i zamknięcia, w przypadku awarii napięcia sieciowego 230 V AC.

Pobierz

Typ Nazwa Opis Rozmiar
Karty Katalogowe pdf MC824HR10 - karta katalogowa 418.42 kB Pobierz
Instrukcje pdf MC824H - Instrukcja 4.65 MB Pobierz
