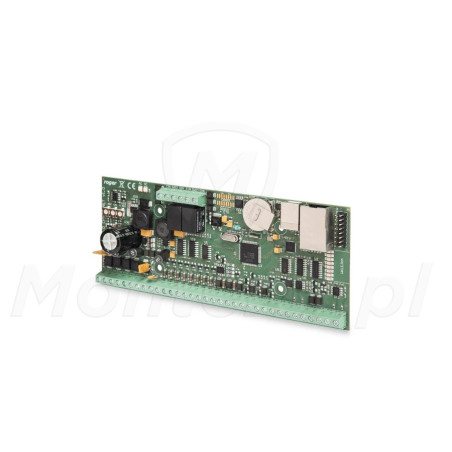

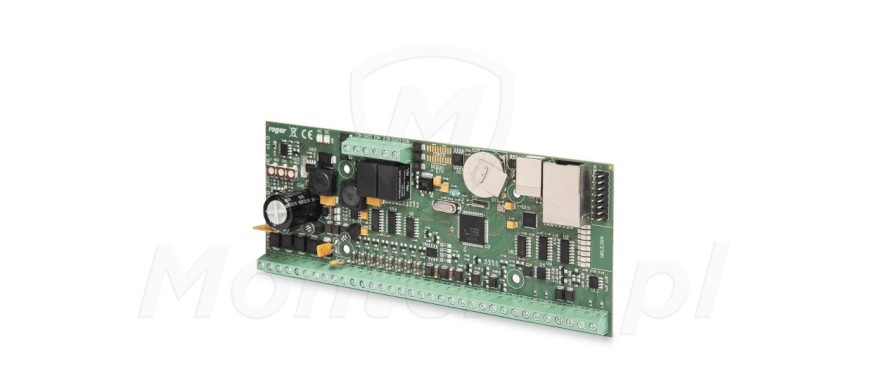

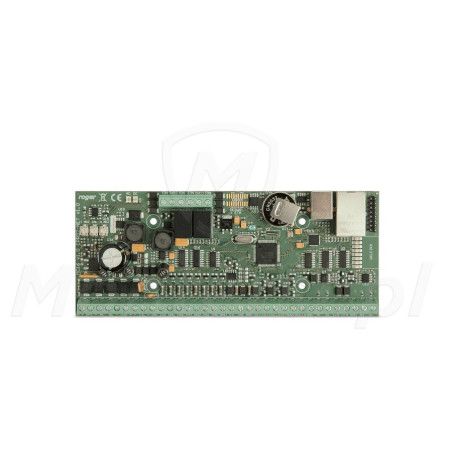

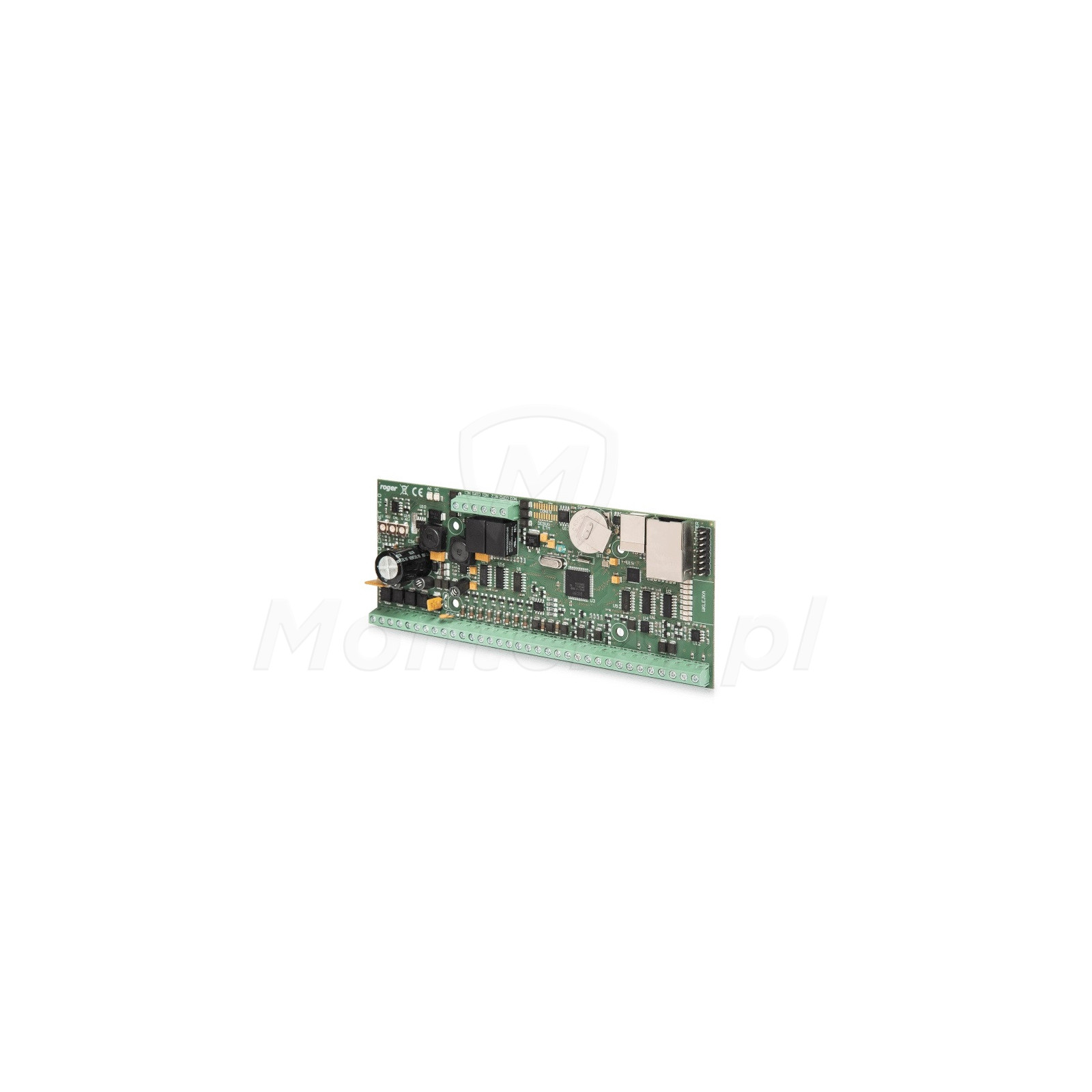

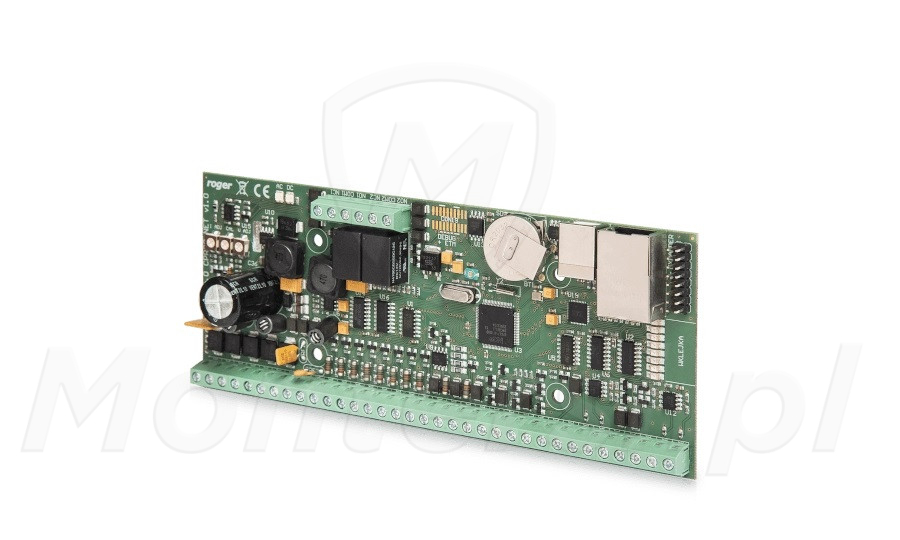

MC16-SVC - Serwisowy kontroler dostępu

Roger MC16-SVC - serwisowy kontroler dostępu, przeznaczony do testowania, konfiguracji i tymczasowej obsługi systemów kontroli dostępu opartych na platformie RACS 5. Umożliwia pełną symulację pracy standardowych kontrolerów z serii MC16, takich jak PAC, LRC czy EVC, co pozwala instalatorom na uruchomienie i sprawdzenie systemu bez użycia urządzenia docelowego. Może być wykorzystywany podczas awarii jako zastępczy kontroler, a także jako narzędzie demonstracyjne do prezentacji działania systemu u klienta. Dzięki elastycznemu trybowi pracy i możliwości programowego przedłużania licencji serwisowej, stanowi niezastąpione wsparcie w pracy instalatorów i serwisantów.

System ROGER RACS 5

Zaawansowany i funkcjonalny system automatyki i kontroli dostępu

ROGER RACS 5 to wielofunkcyjny i łatwo skalowalny systemem, który można z powodzeniem stosować w praktycznie dowolnej wielkości obiekcie. Przy jego pomocy możliwa jest realizacja funkcji kontroli dostępu oraz sterowanie systemem alarmowym lub systemem automatyki budynku. System sprawdza się zarówno w miniaturowych systemach KD pojedynczego przejścia, jak również dużych systemach hotelowych, obiektów przemysłowych lub biurowców. System RACS 5, w zależności od zastosowanej licencji i oprogramowania modułów MC16-PAC, może zostać użyty do realizacji:

• Kontroli dostępu do pomieszczeń i wind
• Sterowania i prezentacji stanu systemu alarmowego z poziomu punktów logowania
• Sterowania elementami automatyki budynku wraz z monitorowaniem stanu jej pracy
• Przygotowanie danych wejściowych dla rozliczenia czasu pracy
• Dostęp do bazy danych za pomocą interfejsu programowego

Praca w systemie RACS 5 wymaga wykonania tzw. konfiguracji niskopoziomowej i konfiguracji wysokopoziomowej. Konfiguracja niskopoziomowa dotyczy m.in. ustawienia adresu IP modułu, topologii oraz polaryzacji linii wejściowych i jest realizowana z poziomu programu RogerVDM. Konfiguracja wysokopoziomowa (konfiguracja logiki) i zarządzanie systemem są wykonywane z poziomu programu VISO.

W skład systemu Roger RACS 5 wchodzą takie urządzenia jak:

• Kontrolery przejść serii MC16
• Czytniki zbliżeniowe serii MCT
• Ekspandery wejść / wyjść serii MCX

Licencja serwisowa

Możliwość projektowania systemu

Kontroler MC16-SVC w trybie serwisowym działa przez 10 dni, licząc od daty ustawionej przez instalatora w pliku konfiguracyjnym na karcie pamięci. Po upływie tego okresu urządzenie automatycznie wstrzymuje pracę, a do jego ponownego uruchomienia konieczne jest wpisanie nowej daty początkowej. Licencję serwisową można przedłużać dowolną liczbę razy, również w trakcie trwającego okresu. Istnieje też możliwość przekształcenia kontrolera w urządzenie docelowe przez zakup licencji komercyjnej lub przeniesienie jej z uszkodzonego sprzętu. Dzięki temu mamy możliwość zaprojektowania oraz sprawdzenia działania systemu.

Praca w trybie demonstracyjnym

Możliwość demonstracji możliwości systemu

Kontroler może opcjonalnie pracować w trybie demonstracyjnym, w którym działa codziennie w godzinach 6:00–22:00, a poza tym czasem automatycznie wstrzymuje pracę. Tryb ten jest bezterminowy i nie wymaga odnawiania ani ustawiania daty początkowej. To wygodne rozwiązanie do celów pokazowych i testowych, niewymagające cyklicznej aktywacji.

Interfejsy komunikacyjne

Współpraca z czytnikami serii MCT, PRT oraz czytnikami z interfejsem Wiegand

Kontroler posiada wbudowane 2 interfejsy komunikacyjne RS485, służące do podłączenia czytników serii MCT i ekspanderów. Do płyty kontrolera można podłączyć bezpośrednio do 16 czytników serii MCT. Komunikacja przy pomocy interfejsu RS485 cechuje się stabilnymi parametrami transmisji i dużym skutecznym zasięgiem. Maksymalny zasięg komunikacji wynosi około 1200 m, dzięki czemu kontroler można zamontować w znacznej odległości od przejścia.

Kontroler jest również wyposażony w interfejs RACS CLK/DTA, umożliwiający podłączenie do 4 czytników serii PRT. Komunikacja po magistrali RACS CLK/DTA jest komunikacją dwukierunkową i jej skuteczny zasięg wynosi do 150 m. Kontroler posiada również interfejs umożliwiający podłączenie do 4 czytników typu Wiegand.

Interfejs Ethernet

Komunikacja po sieci LAN / WAN

Kontroler posiada wbudowany port Ethernet, umożliwiający komunikację z pozostałymi elementami systemu przy pomocy sieci internetowej. Port ten jest przede wszystkim wykorzystywany do wymiany danych między centralami serii MC16 i interfejsami komunikacyjnymi, pracującymi w jednym systemie KD RACK 5. Komunikacja przy pomocy portu Ethernet nie wymaga stosowania dodatkowych intefejsów komunikacyjnych.

Licencja na karcie pamięci FLASH

Możliwość wymiany licencji

Cechą charakterystyczną kontrolerów serii jest ich wyposażenie w kartę pamięci FLASH z plikiem licencyjnym. Plik licencyjny zawiera informacje na temat rodzaju zastosowanego oprogramowania i dostępnej funkcjonalności. Użytkownik może wgrać na kartę nowy firmware i tym samym rozszerzyć możliwość modułu lub całkowicie zmienić jego specyfikację.

Karta pamięci FLASH służy również jako lokalny bufor zdarzeń oraz źródło parametrów konfiguracyjnych.
