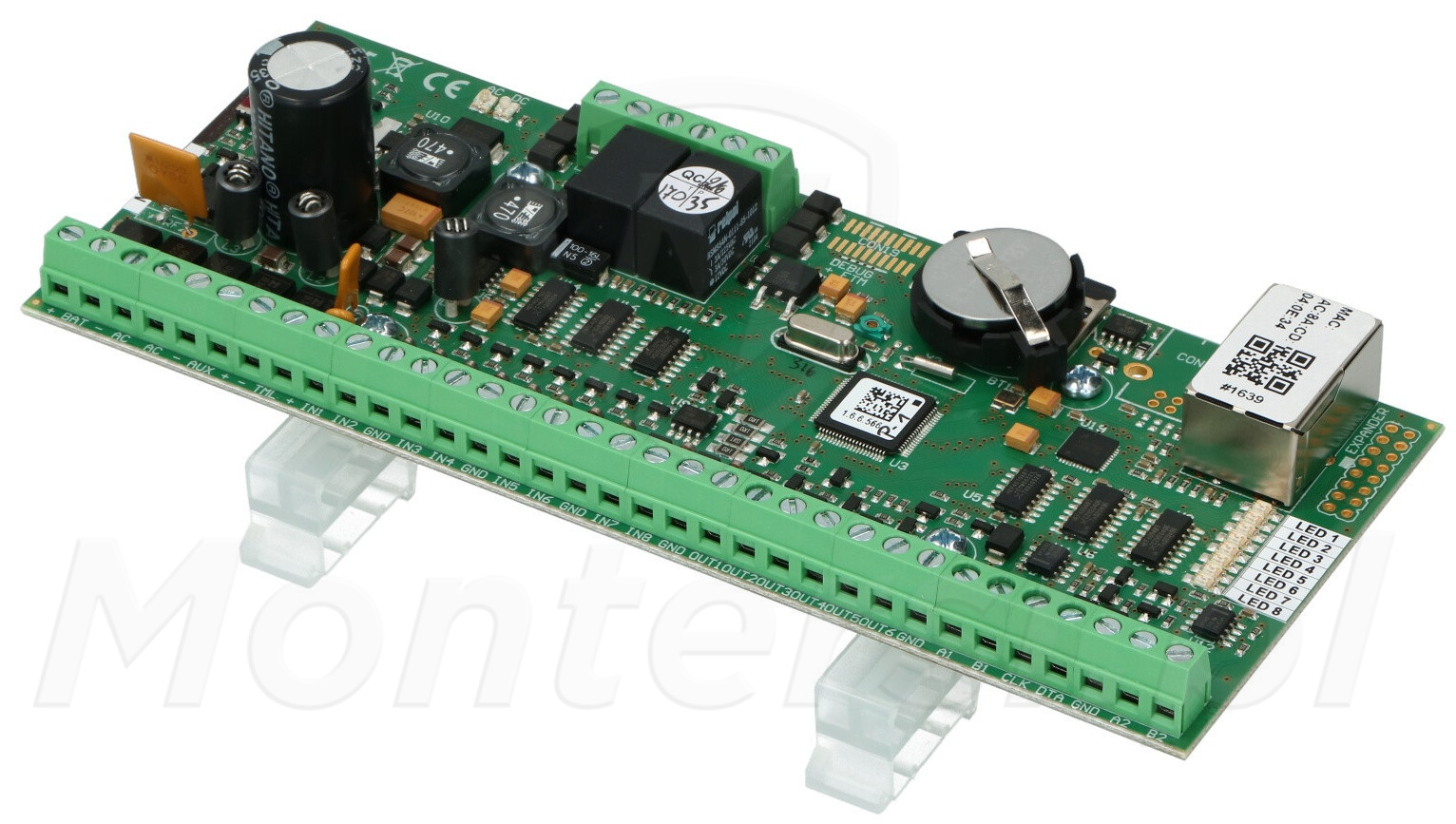

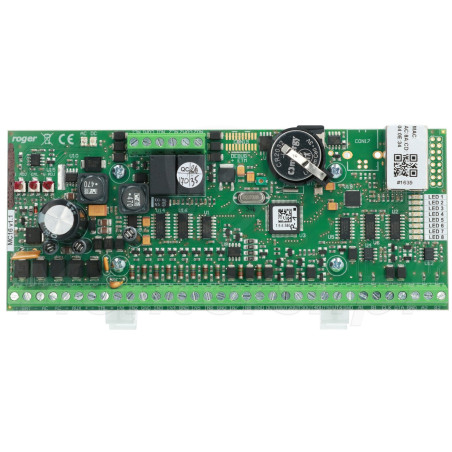

MC16-PAC-EX-3 - Moduł kontrolera dostępu w wersji VISO Enterprise (EX), 3 przejścia

System ROGER RACS 5

Zaawansowany i funkcjonalny system automatyki i kontroli dostępu

ROGER RACS 5 to wielofunkcyjny i łatwo skalowalny systemem, który można z powodzeniem stosować w praktycznie dowolnej wielkości obiekcie. Przy jego pomocy możliwa jest realizacja funkcji kontroli dostępu oraz sterowanie systemem alarmowym lub systemem automatyki budynku. System sprawdza się zarówno w miniaturowych systemach KD pojedynczego przejścia, jak również dużych systemach hotelowych, obiektów przemysłowych lub biurowców. System RACS 5, w zależności od zastosowanej licencji i oprogramowania modułów MC16-PAC, może zostać użyty do realizacji:

• Kontroli dostępu do pomieszczeń i wind
• Sterowania i prezentacji stanu systemu alarmowego z poziomu punktów logowania
• Sterowania elementami automatyki budynku wraz z monitorowaniem stanu jej pracy
• Przygotowanie danych wejściowych dla rozliczenia czasu pracy
• Dostęp do bazy danych za pomocą interfejsu programowego

Praca w systemie RACS 5 wymaga wykonania tzw. konfiguracji niskopoziomowej i konfiguracji wysokopoziomowej. Konfiguracja niskopoziomowa dotyczy m.in. ustawienia adresu IP modułu, topologii oraz polaryzacji linii wejściowych i jest realizowana z poziomu programu RogerVDM. Konfiguracja wysokopoziomowa (konfiguracja logiki) i zarządzanie systemem są wykonywane z poziomu programu VISO.

W skład systemu Roger RACS 5 wchodzą takie urządzenia jak:

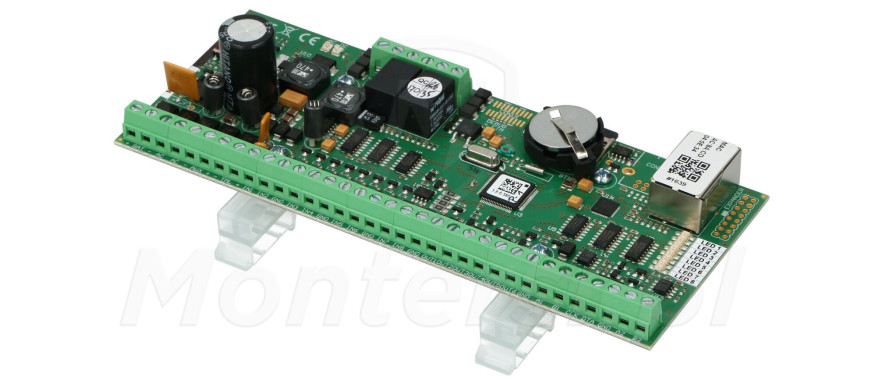

• Kontrolery przejść serii MC16
• Czytniki zbliżeniowe serii MCT
• Ekspandery wejść / wyjść serii MCX

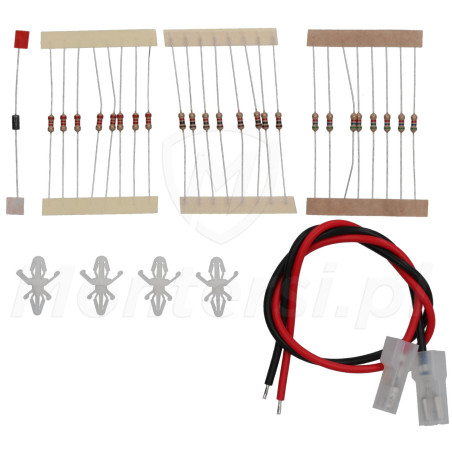

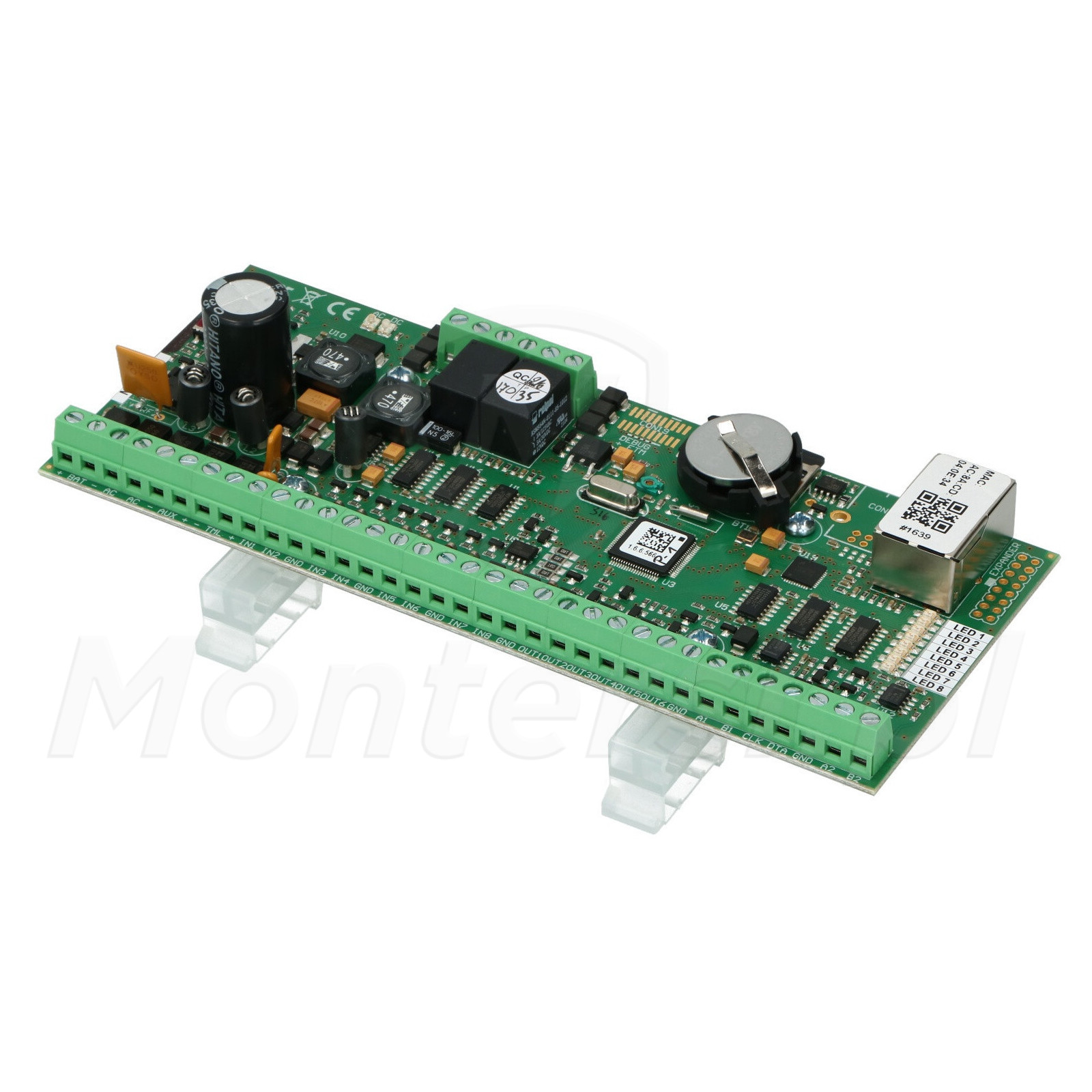

Wejścia / wyjścia kontrolera MC16-PAC:

• 8 wejść parametrycznych typu NO / NC, wyzwalane na poziomie około 3.5 V
• 2 wyjścia przekaźnikowe z pojedynczymi stykami NO / NC, o obciążalności 30 V / 1.5 A
• 6 wyjść tranzystorowych typu OC, o obciążalności 15 V / 150 mA
• 2 wyjścia zasilające - 12V DC / 0.2 A (TML) oraz 12V DC / 1 A (AUX)

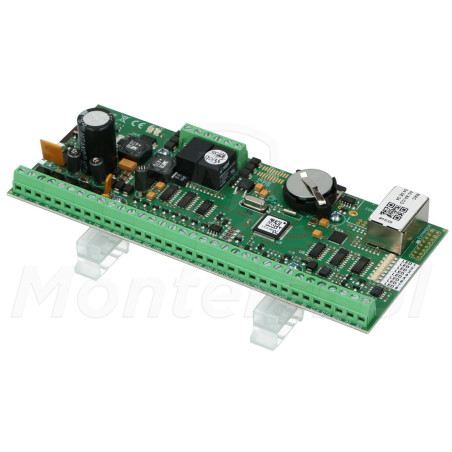

Interfejsy komunikacyjne

Współpraca z czytnikami serii MCT, PRT oraz czytnikami z interfejsem Wiegand

Kontroler MC16-PAC posiada wbudowane 2 interfejsy komunikacyjne RS485, służące do podłączenia czytników serii MCT i ekspanderów. Do płyty kontrolera można podłączyć bezpośrednio do 16 czytników serii MCT. Komunikacja przy pomocy interfejsu RS485 cechuje się stabilnymi parametrami transmisji i dużym skutecznym zasięgiem. Maksymalny zasięg komunikacji wynosi około 1200 m, dzięki czemu kontroler można zamontować w znacznej odległości od przejścia.

Kontroler MC16-PAC jest również wyposażony w interfejs RACS CLK/DTA, umożliwiający podłączenie do 4 czytników serii PRT. Komunikacja po magistrali RACS CLK/DTA jest komunikacją dwukierunkową i jej skuteczny zasięg wynosi do 150 m. Kontroler posiada również interfejs umożliwiający podłączenie do 4 czytników typu Wiegand.

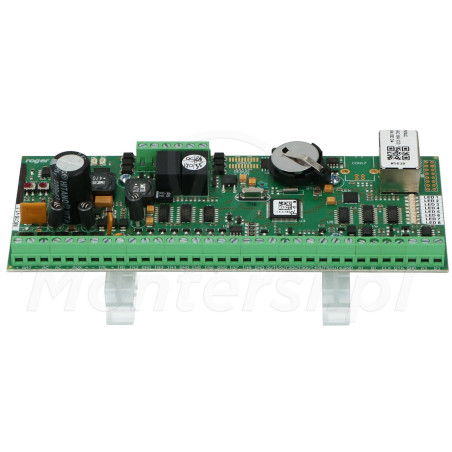

Interfejs Ethernet

Komunikacja po sieci LAN / WAN

Kontroler MC16-PAC posiada wbudowany port Ethernet, umożliwiający komunikację z pozostałymi elementami systemu przy pomocy sieci internetowej. Port ten jest przede wszystkim wykorzystywany do wymiany danych między centralami serii MC16 i interfejsami komunikacyjnymi, pracującymi w jednym systemie KD RACK 5. Komunikacja przy pomocy portu Ethernet nie wymaga stosowania dodatkowych intefejsów komunikacyjnych.

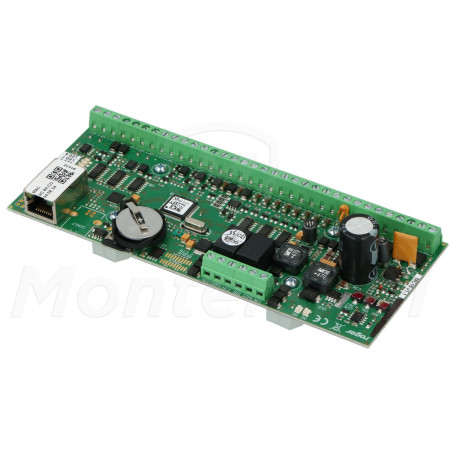

Licencja na karcie pamięci FLASH

Możliwość wymiany licencji

Cechą charakterystyczną kontrolerów serii MC16-PAC jest ich wyposażenie w kartę pamięci FLASH z plikiem licencyjnym. Plik licencyjny zawiera informacje na temat rodzaju zastosowanego oprogramowania i dostępnej funkcjonalności. Użytkownik może wgrać na kartę nowy firmware i tym samym rozszerzyć możliwość modułu lub całkowicie zmienić jego specyfikację.

Karta pamięci FLASH służy również jako lokalny bufor zdarzeń oraz źródło parametrów konfiguracyjnych.

Oprogramowanie VISO EX

Zaawansowane oprogramowanie, dedykowane do wymagających instalacji KD

Oprogramowanie VISO Enterprise jest dedykowana do obsługi dużych i najbardziej wymagających systemów KD, zrealizowanych w oparciu o system RACS 5. VISO EX umożliwia konfigurowanie logiki oraz bieżącą obsługę systemu RACS 5, a także daje dostęp do Serwara Integracji. Serwer Integracji umożliwia programowe połączenie systemu RACS 5 z innymi systemami zewnętrznymi, które działają na obiekcie. Cały system może zostać podzielony na partycje logiczne, zarządzane przez przypisanych do nich administratorów.

Do pozostałych, istotnych zalet oprogramowania VISO w wersji Enterprise można zaliczyć:

• Możliwość rozszerzenia licencji do obsługi nieograniczonej liczby przejść i użytkowników
• Możliwość pracy w systemie rozproszonym terytorialnie
• Możliwość pracy wielostanowiskowej
• Rozbudowany moduł alertów
• Współpraca z bazą danych MS SQL Server
• Narzędzie do integracji z systemem RACS 5 (API)
• Rozbudowany moduł wizualizacji zintegrowanych systemów
• Możliwość zdalnej konfiguracji urządzeń magistralowych
• Integracje z systemami CCTV, VMS, PSIM, SMS, aplikacji budynkowych
• Integracja z systemem ZSRK
• Integracja z usługami katalogowymi Active Directory

Uwaga!

• Komunikacja z komputerem jest realizowana przy pomocy sieci LAN / WAN (protokół szyfrowany metodą AES128 CBC)
• Oprogramowanie VISO Enterprise dedykowane jest na urządzenia z systemem operacyjnym Windows

Oprogramowanie RogerVDM

Niskopoziomowa konfiguracja z poziomu komputera

Oprogramowanie RogerVDM służy do niskopoziomowej, wstępnej konfiguracji systemu RACS 5. RogerVDM jest wykorzystywany we wczesnej fazie konfiguracji systemu do nastawu niskopoziomowych urządzeń i dopasowania ich do warunków danej instalacji. Obsługiwane urządzenia:

• Kontrolery dostępu serii MC16
• Czytniki zbliżeniowe serii MCT
• Ekspandery wejść / wyjść serii MCX
• Czytniki linii papilarnych serii RFT1000
• Czytniki zbliżeniowe serii PRT82MF i PRT84MF
• Urządzenia automatyki hotelowej: HRT8MF, HRT82MF-CH, HRT82FK, HRT82AC
• Czytniki administratora RUD
