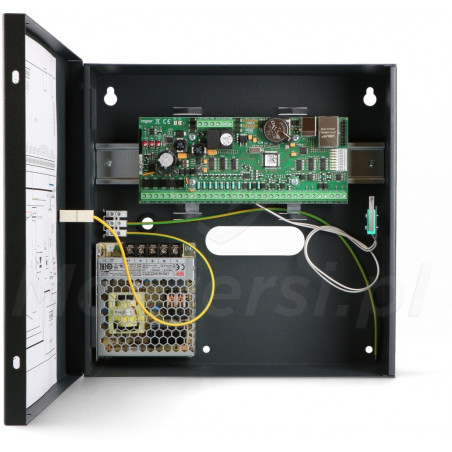

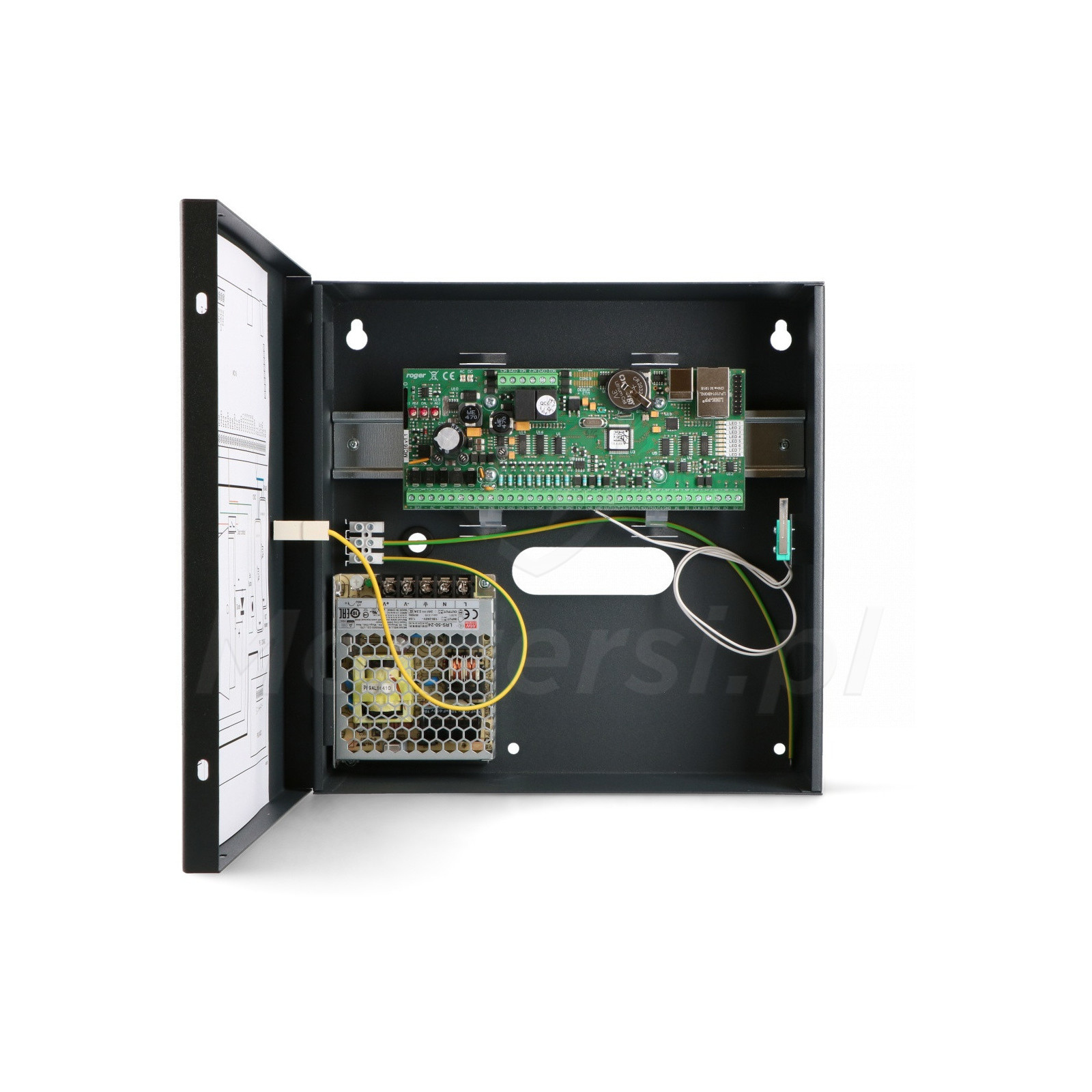

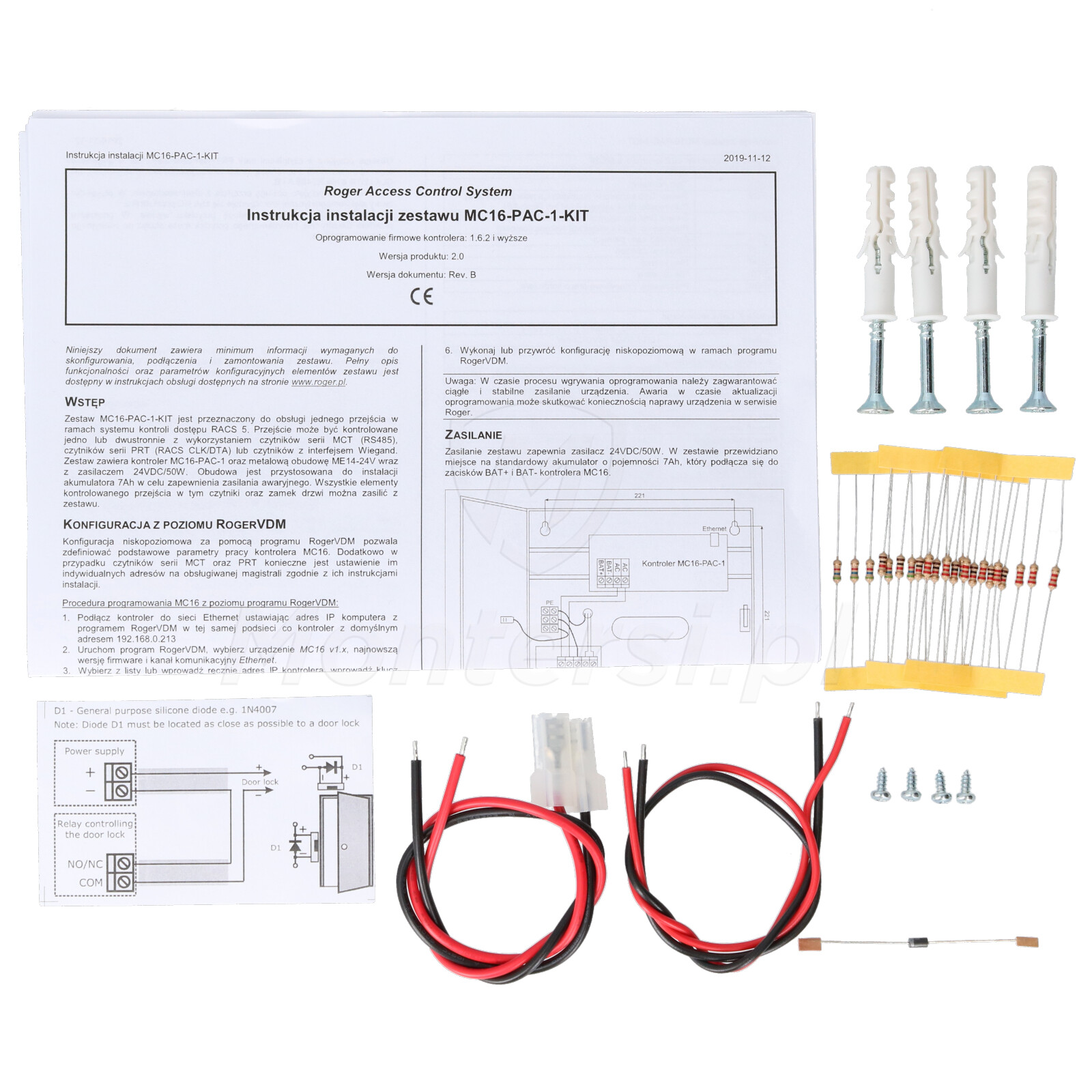

MC16-PAC-1-KIT - Zestaw KD do jednego przejścia

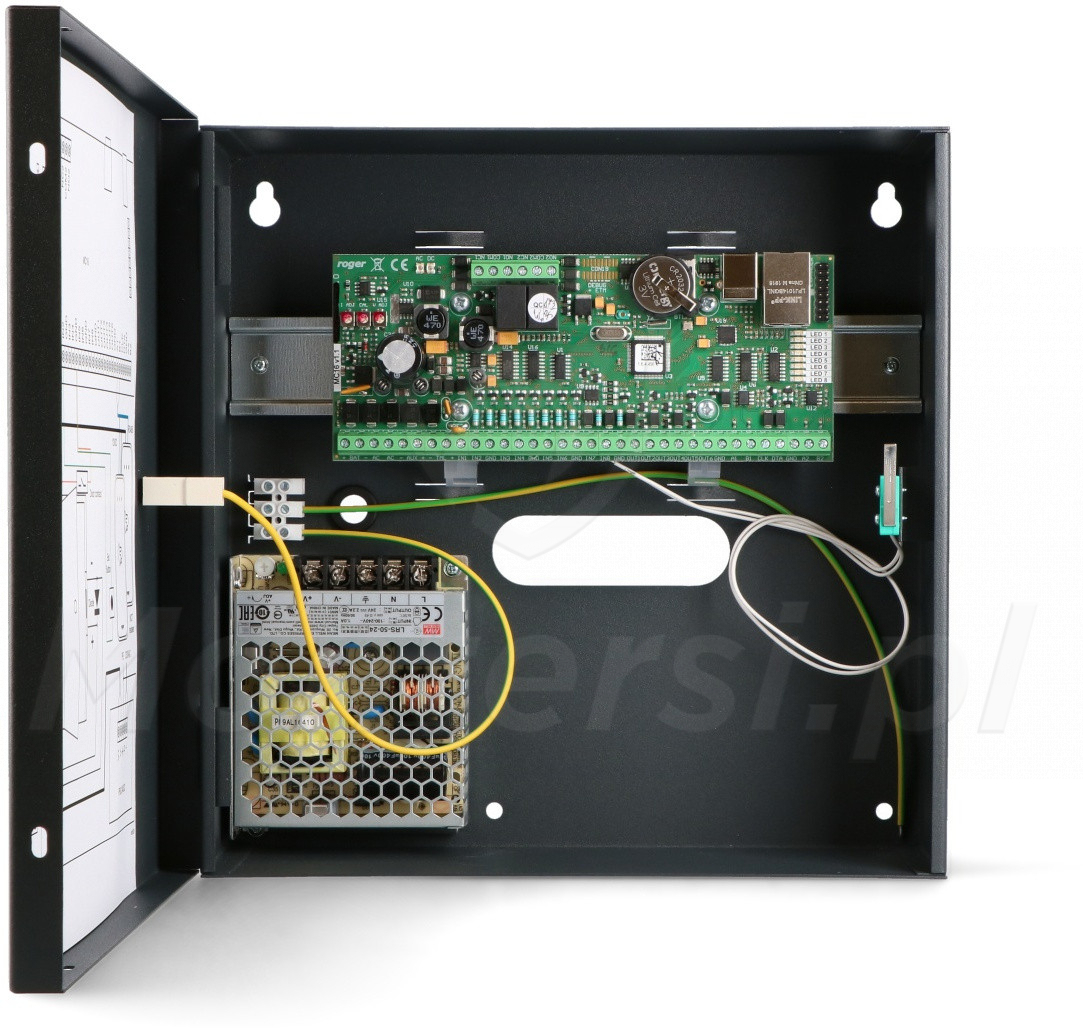

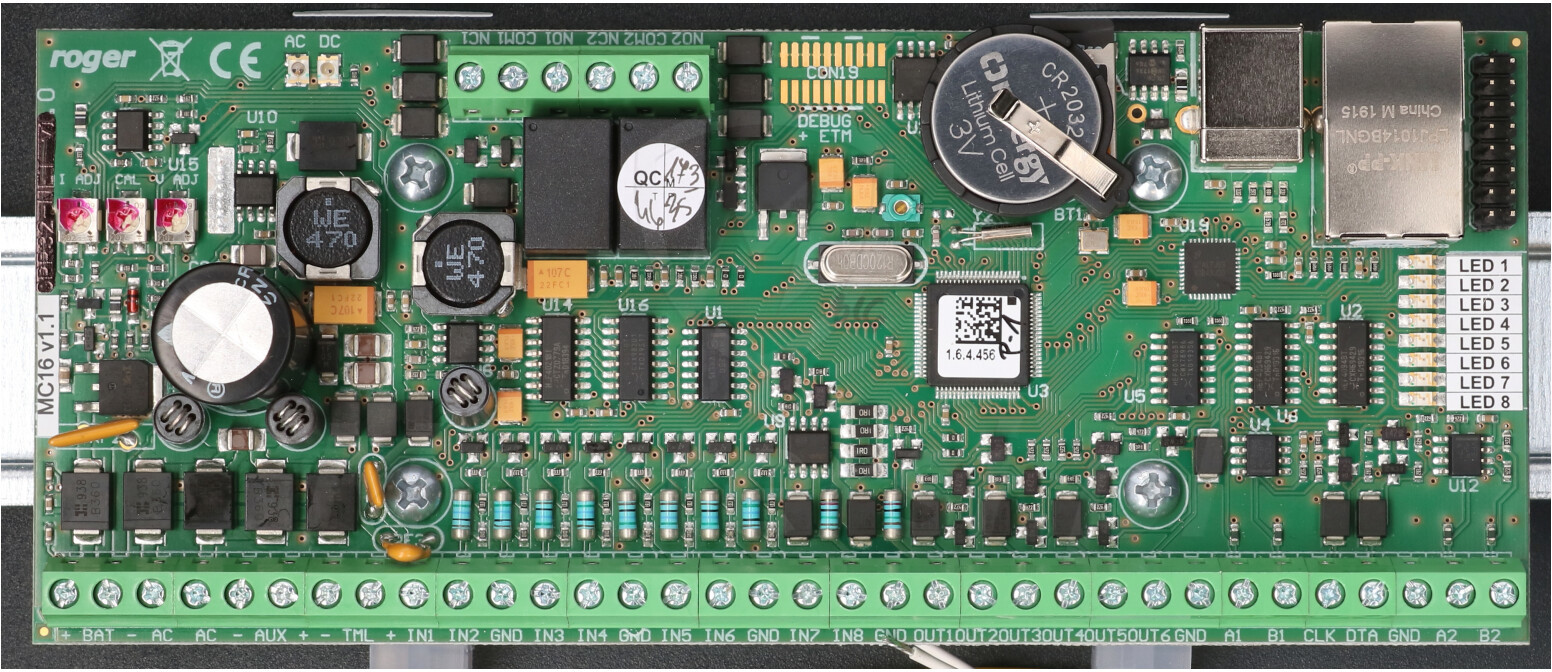

Moduł kontrolera dostępu MC16-PAC-1:

MC16-PAC-1 - Moduł kontrolera dostępu i automatyki budynku, przystosowany do pracy w systemie RACS 5. Cechuje się on wysoką funkcjonalnością, szerokimi możliwościami konfiguracji oraz wygodnym sposobem przypisywania i zarządzania użytkownikami. Dzięki czemu sprawdza się on w większości obiektów i można go precyzyjnie dostosować do wymagań stawianych przez klienta. Do cech charakterystycznych modułu można zaliczyć:

• Obsługa 8192 identyfikatorów, do których można przypisać po 32 uprawnienia
• Obsługa 1 przejścia dwustronnego (drzwi)
• Obsługa 2 punktów logowania
• Obsługa 4 terminali dostępu
• Obsługa 1 strefy dostępu
• Obsługa 1 strefy alarmowej
• Obsługa 2 węzłów automatyki
• Wbudowany interfejs RS-485 (czytniki MCT)
• Wbudowany interfejs RACS CLK/DTA (czytniki PRT)
• Możliwość podłączenia czytników WIEGAND

Wejścia / wyjścia kontrolera:

• 8 wejść parametrycznych typu NO / NC, wyzwalane na poziomie około 3.5 V
• 2 wyjścia przekaźnikowe z pojedynczymi stykami NO / NC, o obciążalności 30 V / 1.5 A
• 8 wyjść tranzystorowych typu OC, o obciążalności 15 V / 150 mA
• 2 wyjścia zasilające - 12V DC / 0.2 A (TML) oraz 12V DC / 1 A (AUX)

System RACS 5

Zaawansowany i funkcjonalny system kontroli dostępu i automatyki

Roger RACS 5 to wielofunkcyjny i łatwo skalowalny systemem, który można z powodzeniem stosować w praktycznie dowolnej wielkości obiekcie. Sprawdza się on zarówno w miniaturowych systemach KD pojedynczego przejścia, jak również dużych systemach hotelowych, obiektów przemysłowych lub biurowców. System RACS 5, w zależności od zastosowanej licencji i oprogramowania modułów MC16-PAC, może zostać użyty do realizacji:

• Kontroli dostępu do pomieszczeń i wind
• Sterowania i prezentacji stanu systemu alarmowego z poziomu punktów logowania
• Sterowania elementami automatyki budynku wraz z monitorowaniem stanu jej pracy
• Realizacji systemu RCP

Praca w systemie RACS 5 wymaga wykonania tzw. konfiguracji niskopoziomowej i konfiguracji wysokopoziomowej. Konfiguracja niskopoziomowa dotyczy m.in. ustawienia adresu IP modułu, topologii oraz polaryzacji linii wejściowych i jest realizowana z poziomu programu RogerVDM. Konfiguracja wysokopoziomowa (konfiguracja logiki) jest wykonywana z poziomu programu VISO.

Oprogramowanie VISO

Wygodny sposób ustawienia logiki i zarządzania systemem

Dużą zaletą systemu RACS 5 jest możliwość pełnej konfiguracji logiki z poziomu oprogramowania VISO. Jest ono dostępne na komputera, z systemem operacyjnym Windows. Roger udostępnia 2 wersje oprogramowania:

• VISO ST - do obsługi standardowej wersji systemu RACS 5. Udostępnia zaawansowane funkcje KD, funkcje automatyki budynki i funkcje do sterowania systemem alarmowym (wersja darmowa)
• VISO EX - do obsługi rozbudowanych systemów RACS 5. Oferuje pełną funkcjonalność w zakresie KD, automatyki budynku i sterowania systemem alarmowym (wersja odpłatna)

Uwaga!

Komunikacja z komputerem jest realizowana przy pomocy sieci LAN / WAN (protokół szyfrowany metodą AES128 CBC)

Interfejs RS-485 i RACS CLK/DTA

Stabilna i niezawodna komunikacji

Kontroler MC16-PAC posiada 2 interfejsy komunikacyjne RS-485, służące do podłączenia czytników serii MCT i ekspanderów. Do cech charakterystycznych komunikacji po RS-485 można zaliczyć stabilne parametry transmisji i duży skuteczny zasięg. Maksymalny zasięg komunikacji wynosi około 1200 m, dzięki czemu kontroler można zamontować w znacznej odległości od przejścia.

Uwaga!

Podłączając urządzenia do magistrali, trzeba pamiętać o ustawieniu im niepowtarzalnego adresu. Bez tego, prawidłowa komunikacja nie będzie możliwa.

Realizacja połączenia z czytnikami serii PRT jest realizowana przy pomocy interfejsu RACS CLK/DTA. Do jej cech charakterystycznych można zaliczyć:

• Stabilną, dwukierunkową komunikację pomiędzy kontrolerem, a czytnikami
• Możliwość podłączenia 16 urządzeń do jednej magistrali
• Skuteczny zasięg dochodzący do 150 m

Wejście akumulatorowe

Możliwość pracy w trybie awaryjnym

Dodatkową zaletą kontrolera jest możliwość współpracy z akumulatorem awaryjnym 7 Ah. Po jego zastosowaniu, system kontroli dostępu może poprawnie pracować po awarii sieci elektrycznej. Kontroler przełącza się automatycznie w tryb akumulatorowy, a po ustaniu awarii, wraca do normalnego trybu pracy. Rozpoczyna również proces ładowania akumulatora (prąd ładowania 300 mA). Dodatkową zaletą układu zasilania awaryjnego jest zabezpieczenie przed zbyt głębokim rozładowaniem akumulatora.

Licencja na karcie pamięci microSD

Możliwość wymiany licencji

Cechą charakterystyczną kontrolerów serii MC16-PAC jest ich wyposażenie w kartę pamięci microSD z plikiem licencyjnym. Plik licencyjny zawiera informacje na temat rodzaju zastosowanego oprogramowania i dostępnej funkcjonalności. Użytkownik może wgrać na kartę nowy firmware i tym samym rozszerzyć możliwość modułu lub całkowicie zmienić jego specyfikację.

Szczegółowe informacje na temat wgrywania nowego firmware można znaleźć w instrukcji instalacji.

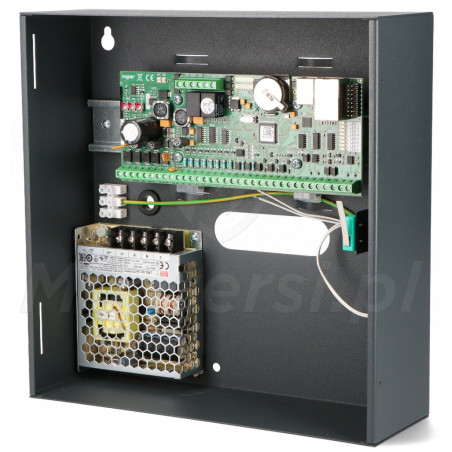

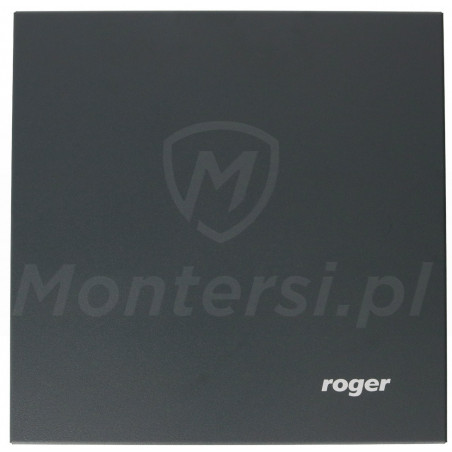

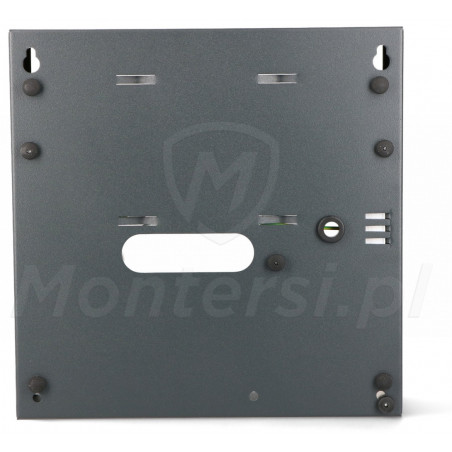

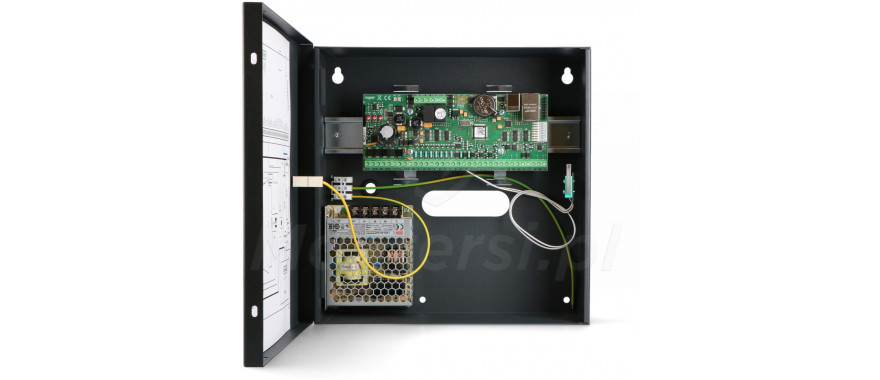

Obudowa ME14-40VA:

ME14-40VA - Natynkowa obudowa montażowa do modułów i urządzeń systemu RACS 5, które są mocowane na szynie DIN. Dzięki niej możliwy jest wygodny i estetyczny montaż podstawowych elementów systemu KD. Do cech charakterystyczny obudowy można zaliczyć:

• Wykonanie z blachy stalowej o grubości 0.8 mm
• Malowanie proszkowe w kolorze białym
• Drzwiczki frontowe mocowane na wkręty
• Wbudowany transformator sieciowy 18 V / 40 VA
• Miejsce na akumulator 12 V / 7 Ah
• Wbudowane zabezpieczenie antysabotażowe przed otwarciem drzwiczek (NO / NC; 50 mA / 50V DC)
• Klasa szczelności IP20

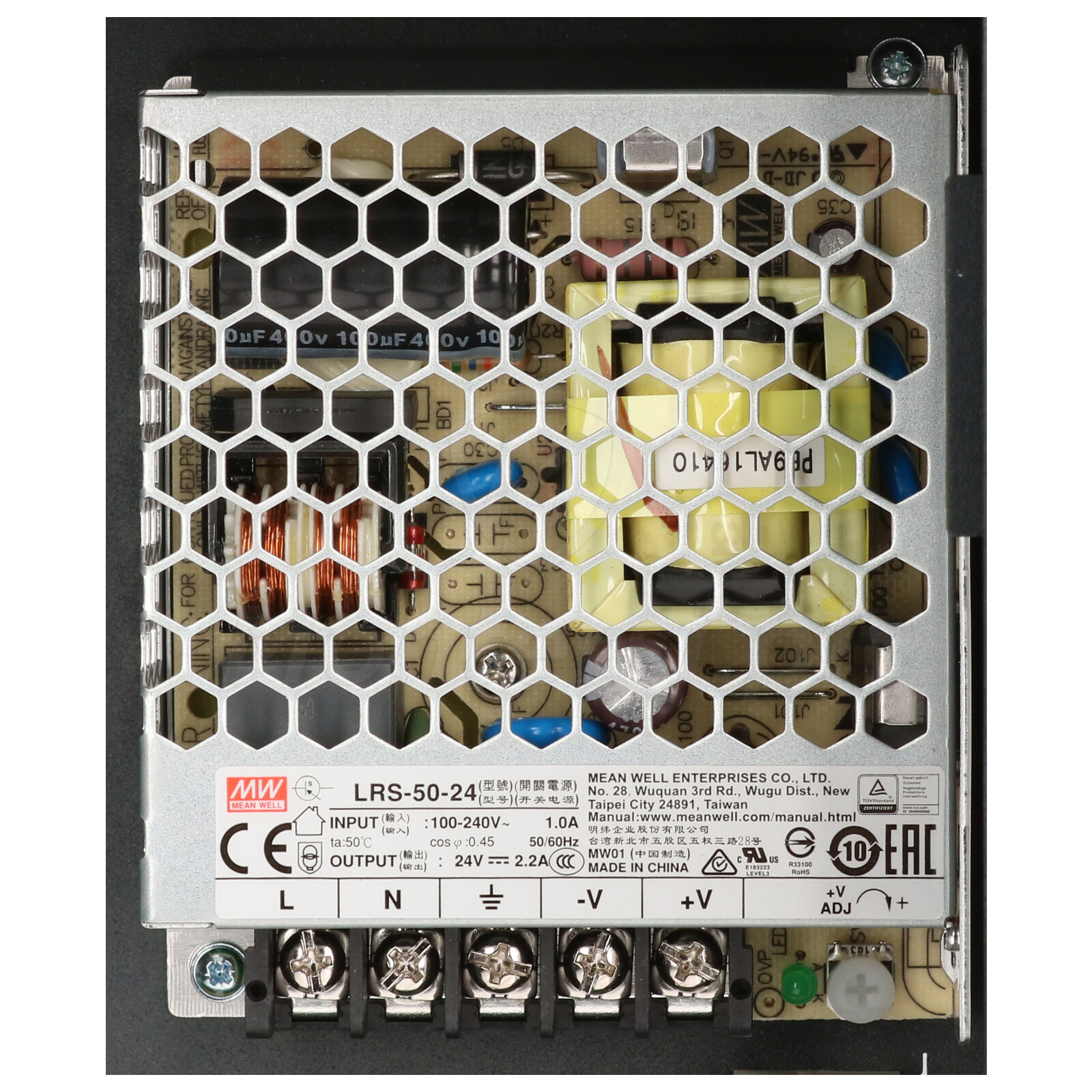

Transformator 18 V / 40 VA

Wygodne zasilanie kontrolera MC16-PAC-1

Na wyposażeniu obudowy znajduje się dobrej jakości transformator sieciowy 18 V. Dzięki niemu realizacja zasilania kontrolera nie sprawia najmniejszego problemu. Transformator cechuje się mocą pozorną na poziomie 40 VA i spełnia wymagania normy EN 61558-2-6.

Miejsce na akumulator

Możliwość pracy buforowej systemu KD

Dużą zaletą obudowy jest miejsce na standardowy akumulator podtrzymujący 12 V / 7 Ah. Po jego zastosowaniu, system kontroli dostępu może poprawnie pracować po awarii sieci elektrycznej, dzięki czemu jest znacznie bardziej niezawodny.
