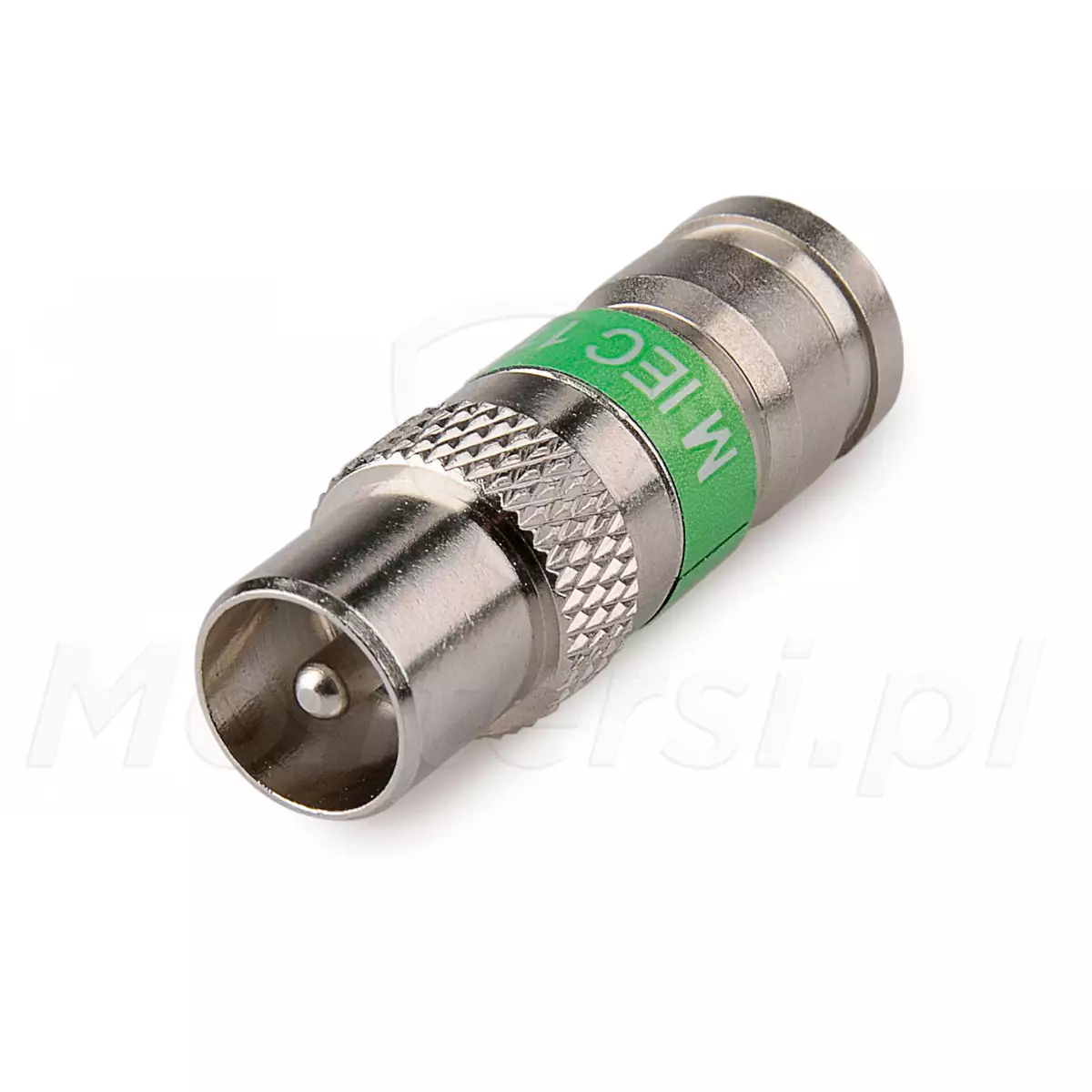

M IEC 113 MASTER - Kompresyjne złącze antenowe

Kod: 16727

Parametry techniczne:

Złącze: Wtyk antenowy
Mocowanie: Kompresyjny
Pasuje na kable: Koncentryczne CTF-113

Mało

Czas realizacji:

24h

3,54 zł

netto: 2,88 zł

Opis produktu

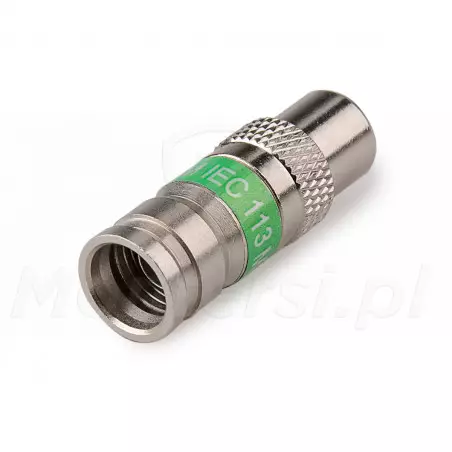

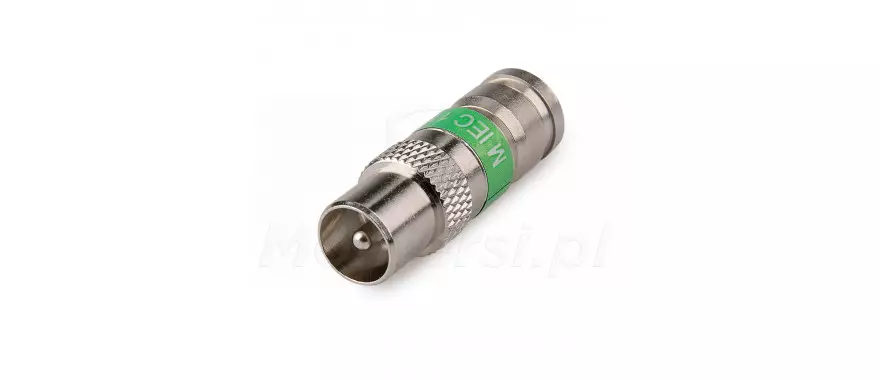

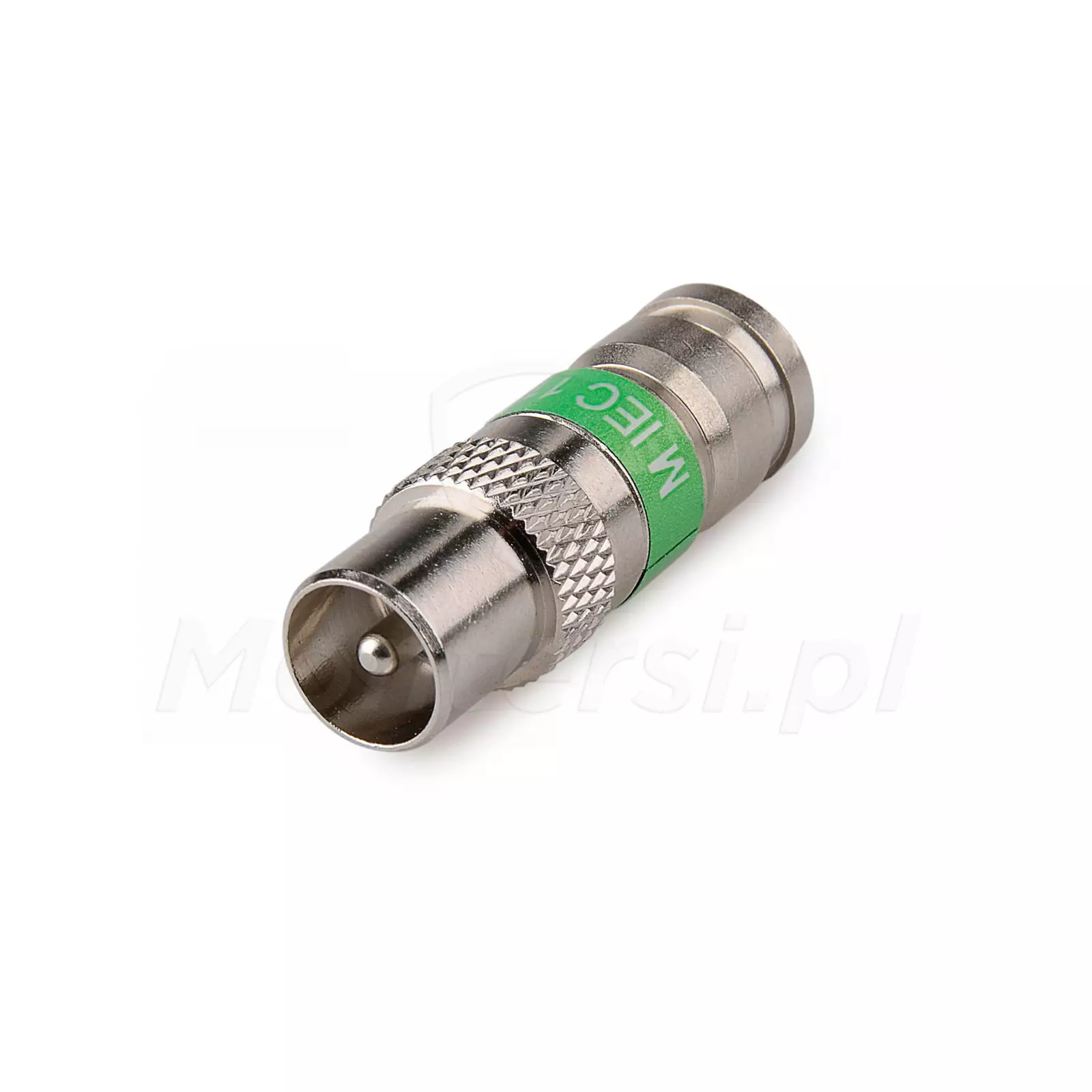

M IEC 113 MASTER - Kompresyjny wtyk antenowy MASTER, przeznaczony do zaciskania na kablach koncentrycznych CTF-113. Cechuje się szerokim pasmem pracy, niskim tłumieniem i bardzo dobrym dopasowaniem do linii transmisyjnej w całym paśmie. Ponadto jego prawidłowy montaż nie powinien sprawiać najmniejszych problemów.

Złącze antenowe M IEC wykonano z mosiądzu pokrytego niklem. Dzięki czemu jest ono odporne na korozję i wpływ niekorzystnych czynników pogodowych. Złącze posiada 2 pełne pierścienie, które podczas kompresji silnie zaciskają kabel (uwypuklają się do wewnątrz). Połączenie jest na tyle mocne, że przypadkowe zerwanie złącza jest praktycznie niemożliwe, a struktura kabla pozostaje nienaruszona.

Parametry techniczne:

Parametry techniczne:

Złącze: Wtyk antenowy
Mocowanie: Kompresyjny
Pasuje na kable: Koncentryczne CTF-113

Proces przygotowania kabla i kompresja złącza:

Odkrywamy centralną żyłę kabla koncentrycznego na długość 8 mm (+/- 1.4 mm) i dielektryk z oplotem na długość 6.4 mm
Wywijamy oplot na zewnętrzną oponę
Przygotowany przewód wsuwamy do złącza i zaciskamy przy pomocy odpowiedniej zaciskarki
