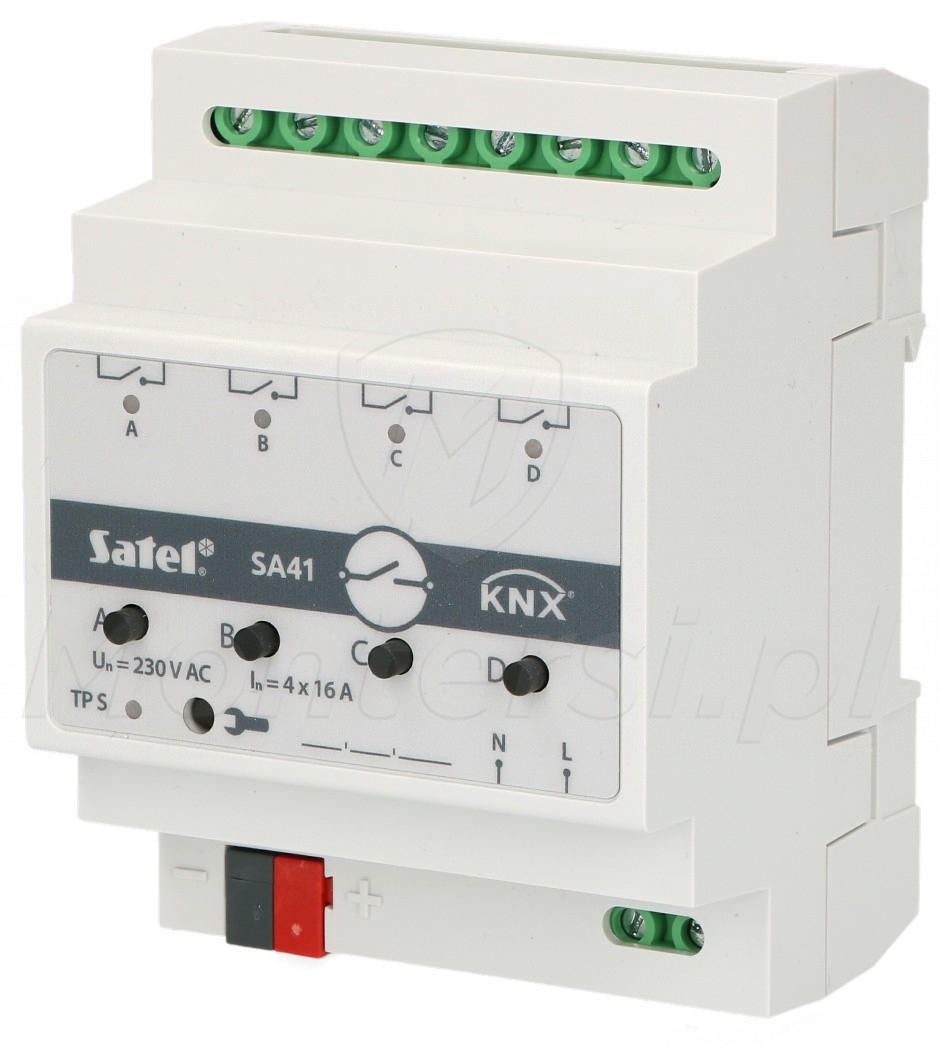

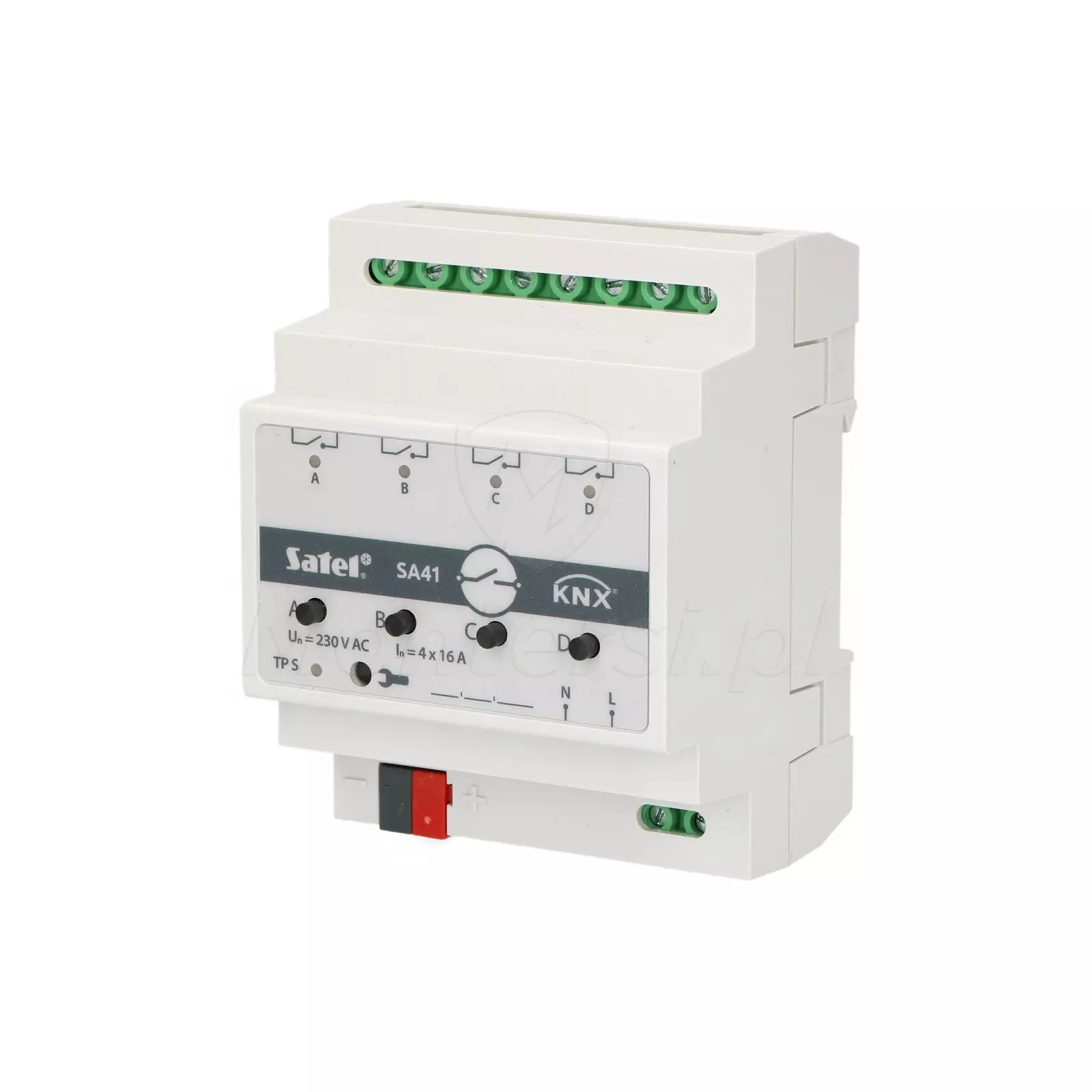

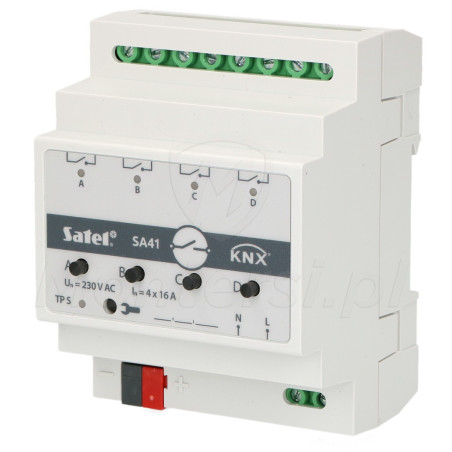

KNX-SA41 - Uniwersalny aktor przełączający, 4 przekaźniki

Kod: 25205

Parametry techniczne:

Napięcie zasilania: 230 V AC
Maksymalny pobór mocy: 5 W
Liczba wyjść przekaźnikowych: 4
Obciążenie rezystancyjne: 3680 W
Obciążenie pojemnościowe: 16 A, max. 200 uF
Min. prąd zestyków: 10 mA
Max. prąd udarowy: 168 A 20 ms / 800 A 200 us
Obciążalność prądowa trwała zestyku I: 16 A
Max. przekrój przewodu: 2.5 mm2
Max. moment dokręcający: 0.5 Nm
Max. czas reakcji na telegram: < 20 ms
Max. liczba obiektów komunikacyjnych: 69 / 133
Max. liczba adresów grupowych: 256
Max. liczba asocjacji: 256

Mało

Czas realizacji:

24h

637,14 zł

netto: 518,00 zł

KNX-SA41 - Uniwersalny aktor przełączający, przeznaczony do sterowania urządzeniami elektrycznymi. Przy jego pomocy można sterować sterować praktycznie dowolnymi urządzeniami, takim jak np. oświetlenie, sygnalizatory lub wentylatory. Do cech charakterystycznych aktora KNX-SA41 można zaliczyć:

4 kanały wyjściowe do sterowania urządzeń elektrycznych (4 tory po 1 przekaźniku)
Max. obciążenie: rezystancyjne - 3680 W / pojemnościowe - 16 A (max. 200 uF)
Możliwość ręcznego włączenia / wyłączenia poszczególnych kanałów
Diody LED do sygnalizacji stanu pracy

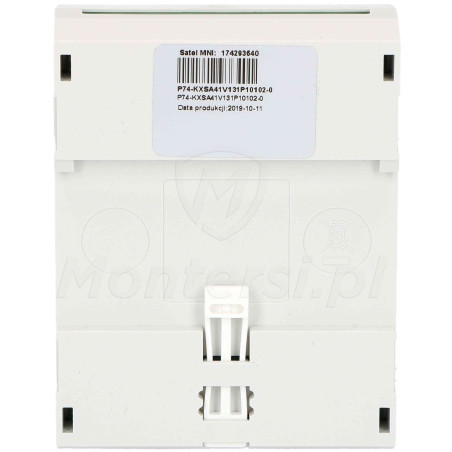

Montaż na szynie DIN 35 mm

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 230 V AC
Maksymalny pobór mocy: 5 W
Liczba wyjść przekaźnikowych: 4
Obciążenie rezystancyjne: 3680 W
Obciążenie pojemnościowe: 16 A, max. 200 uF
Min. prąd zestyków: 10 mA
Max. prąd udarowy: 168 A 20 ms / 800 A 200 us
Obciążalność prądowa trwała zestyku I: 16 A
Max. przekrój przewodu: 2.5 mm2
Max. moment dokręcający: 0.5 Nm
Max. czas reakcji na telegram: < 20 ms
Max. liczba obiektów komunikacyjnych: 69 / 133
Max. liczba adresów grupowych: 256
Max. liczba asocjacji: 256
Temperatura pracy: 0...+45 °C
Temperatura przechowywania: -25...+70 °C
Stopień ochrony IP: IP20
Liczba pół na szynie DIN: 4
Wymiary: 70 x 92 x 60 mm
Waga: 192 g

System KNX

Integracja i sterowanie dowolnymi urządzeniami elektrycznymi

System KNX umożliwia realizację komunikacji pomiędzy urządzeniami elektrycznymi i swobodne rozwijanie funkcjonalności automatyki budynkowej. Wszystkie urządzenia KNX są ze sobą kompatybilne i umożliwiają budowę inteligentnego budynku, który integruje m.in.:

System wykrywania intruza
System telewizji przemysłowej
System kontroli dostępu
System automatyki bramowej
System sterowania oświetleniem, żaluzjami i markizami
System ogrzewania i wentylacji
System zarządzania energią

KNX sam w sobie jest otwartym standardem umożliwiającym zarządzanie i kontrolę urządzeń elektrycznych. System KNX jest uniwersalny i może być z powodzeniem stosowany w dowolnej wielkości obiektach. Można go wykorzystać do budowy małego systemu sterowania automatyką w domu lub mieszkaniu. Ze względu na możliwość obsługi ponad 58000 urządzeń w jednym systemie, znajduje on również zastosowanie w bardzo dużych obiektach, takich jak np. biurowce czy obiekty przemysłowe.

Wyjścia przekaźnikowe

Możliwość obsługi do 4 urządzeń elektrycznych

Aktor KNX-SA24 posiada 4 kanały wyjściowe, z poziomu których może sterować 4 różnymi urządzeniami końcowymi. Kanały wyjściowe działają w 1 torze, który posiada 4 przekaźniki. Aktor sam rozpoznaje charakter obciążenie podłączonego urządzenia i dostosowuje pod nie parametry pracy. Znamionowy prąd (moc) obciążanie w kategorii:

AC1 - 16 A / 250 V AC
AC15 - 3 A / 120 V, 1.5 A / 240 V (B300)
AC3 - 750 W (silnik jednofazowy)
DC1 - 16 A / 24 V DC
DC13 - 0.22 A / 120 V, 0.1 A / 250 V (R300)

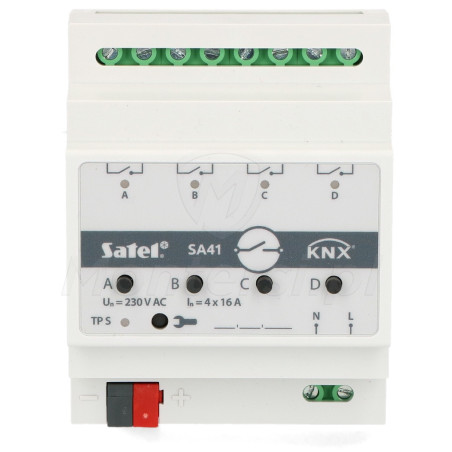

KNX-SA41 posiada również diodową sygnalizację pracy każdego z wyjść. Jest on również wyposażony w przyciski ręcznego włączenia / wyłączenia poszczególnych kanałów.

Pobierz

Typ	Nazwa	Opis	Rozmiar
Certyfikaty	pdf KNX-SA41 - Certyfikat zgodności	KNX-SA41 - Certyfikat zgodności	756.73 kB	Pobierz
Instrukcje	pdf KNX-SA41 -Instrukcja obsługi	KNX-SA41 -Instrukcja obsługi	957.72 kB	Pobierz
Karty Katalogowe	pdf KNX-SA41 - Karta katalogowa	KNX-SA41 - Karta katalogowa	1.1 MB	Pobierz
Karty Katalogowe	pdf KNX-SA41 - Karta produktu	KNX-SA41 - Karta produktu	119.76 kB	Pobierz
Instrukcje	pdf KNX-SA41 - Skrócona instrukcja	KNX-SA41 - Skrócona instrukcja	353.04 kB	Pobierz
