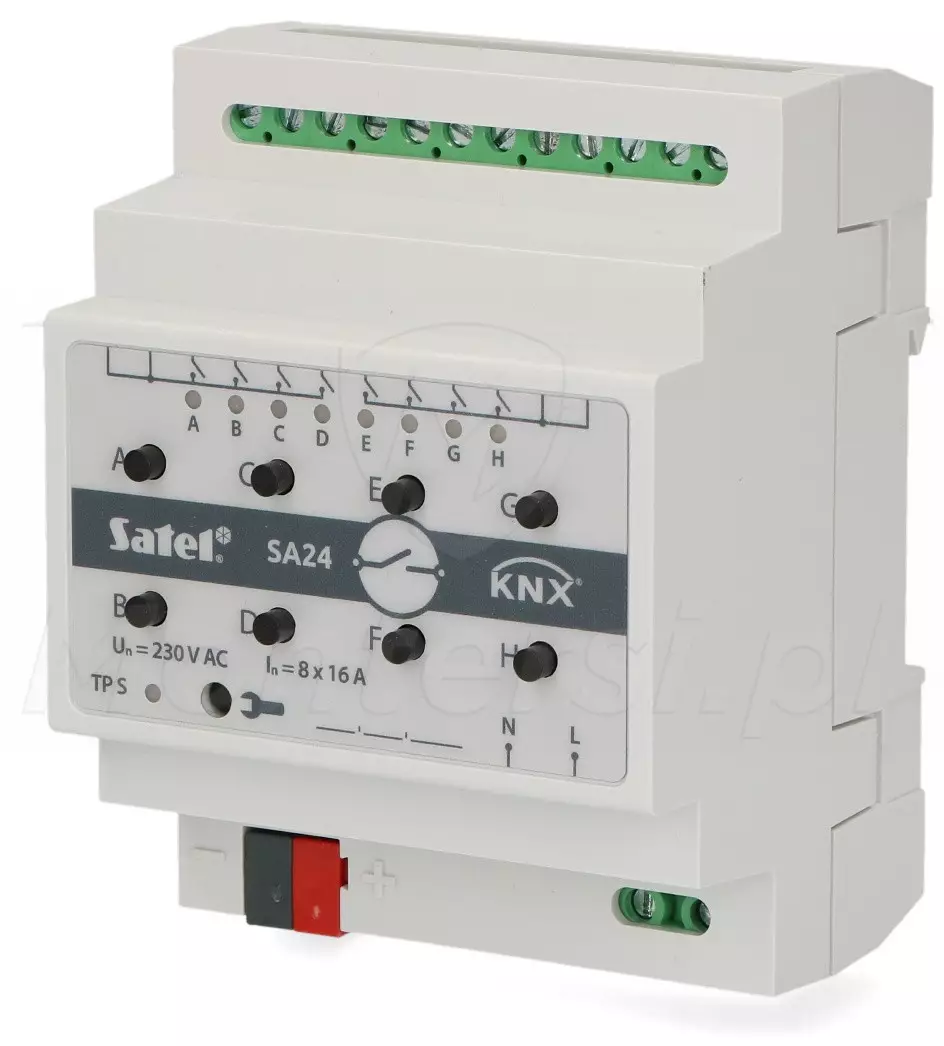

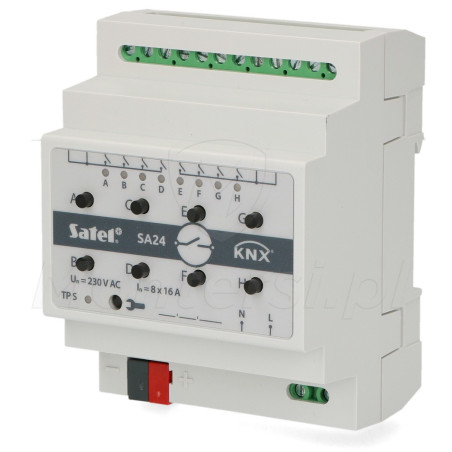

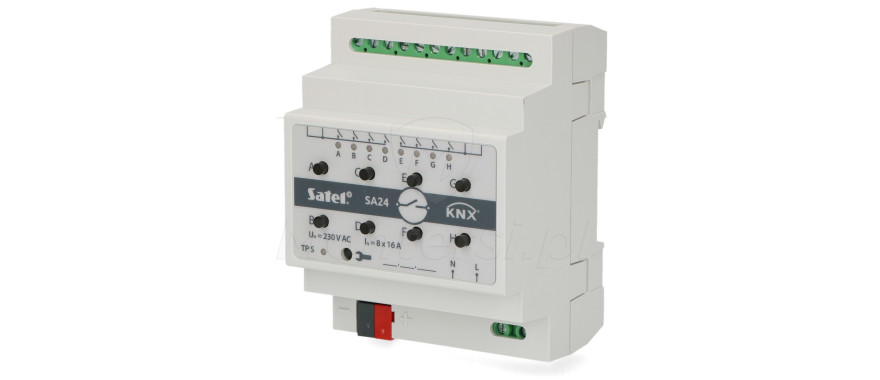

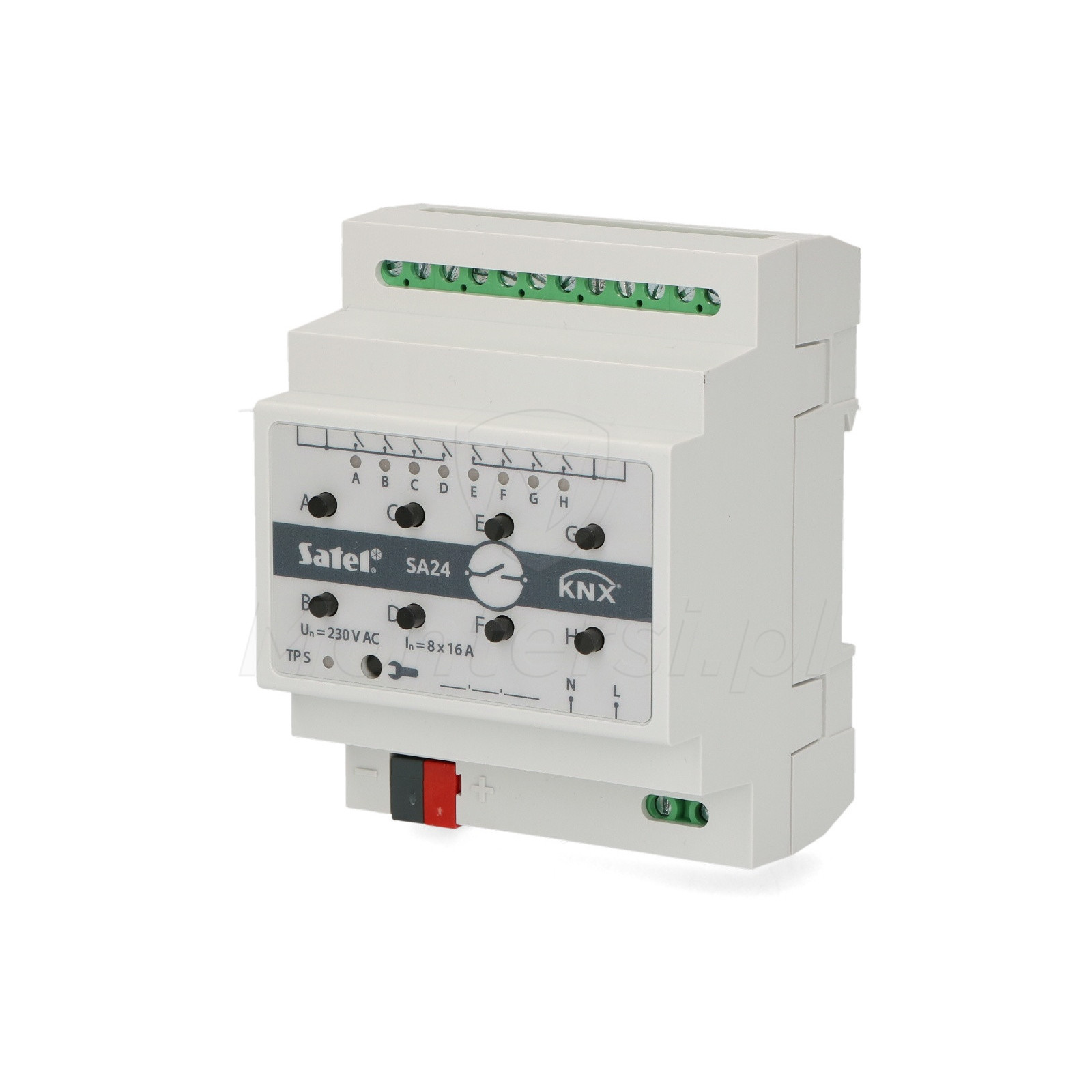

KNX-SA24 - Uniwersalny aktor przełączający, 8 przekaźników

Kod: 25204
  • IMG
  • Darmowa dostawa
  • Napięcie zasilania 230 V AC
  • Maksymalny pobór mocy 5 W
  • Liczba wyjść przekaźnikowych 8
  • Obciążenie rezystancyjne 3680 W
  • Obciążenie pojemnościowe 16 A, max. 200 uF
  • Min. prąd zestyków 10 mA
  • Max. prąd udarowy 168 A 20 ms / 800 A 200 us
  • Obciążalność prądowa trwała zestyku I 16 A
  • Max. przekrój przewodu 2.5 mm2
  • Max. moment dokręcający 0.5 Nm
  • Max. czas reakcji na telegram < 20 ms
  • Max. liczba obiektów komunikacyjnych 69 / 133
  • Max. liczba adresów grupowych 256
  • Max. liczba asocjacji 256
Czas realizacji:

KNX-SA24 - Uniwersalny aktor przełączający, przeznaczony do sterowania urządzeniami elektrycznymi. Przy jego pomocy można sterować sterować praktycznie dowolnymi urządzeniami, takim jak np. oświetlenie, sygnalizatory lub wentylatory. Do cech charakterystycznych aktora KNX-SA24 można zaliczyć:

  • 8 kanałów wyjściowych do sterowania urządzeń elektrycznych (2 tory po 4 przekaźniki)
  • Max. obciążenie: rezystancyjne - 3680 W / pojemnościowe - 16 A (max. 200 uF)
  • Możliwość ręcznego włączenia / wyłączenia poszczególnych kanałów
  • Diody LED do sygnalizacji stanu pracy
  • Montaż na szynie DIN 35 mm

Parametry techniczne:

  • Napięcie zasilania 230 V AC
  • Maksymalny pobór mocy 5 W
  • Liczba wyjść przekaźnikowych 8
  • Obciążenie rezystancyjne 3680 W
  • Obciążenie pojemnościowe 16 A, max. 200 uF
  • Min. prąd zestyków 10 mA
  • Max. prąd udarowy 168 A 20 ms / 800 A 200 us
  • Obciążalność prądowa trwała zestyku I 16 A
  • Max. przekrój przewodu 2.5 mm2
  • Max. moment dokręcający 0.5 Nm
  • Max. czas reakcji na telegram < 20 ms
  • Max. liczba obiektów komunikacyjnych 69 / 133
  • Max. liczba adresów grupowych 256
  • Max. liczba asocjacji 256
  • Temperatura pracy 0...+45 °C
  • Temperatura przechowywania -25...+70 °C
  • Stopień ochrony IP IP20
  • Liczba pół na szynie DIN 4
  • Wymiary 70 x 92 x 60 mm
  • Waga 240 g

System KNX

Integracja i sterowanie dowolnymi urządzeniami elektrycznymi

System KNX umożliwia realizację komunikacji pomiędzy urządzeniami elektrycznymi i swobodne rozwijanie funkcjonalności automatyki budynkowej. Wszystkie urządzenia KNX są ze sobą kompatybilne i umożliwiają budowę inteligentnego budynku, który integruje m.in.:

  • System wykrywania intruza
  • System telewizji przemysłowej
  • System kontroli dostępu
  • System automatyki bramowej
  • System sterowania oświetleniem, żaluzjami i markizami
  • System ogrzewania i wentylacji
  • System zarządzania energią

KNX sam w sobie jest otwartym standardem umożliwiającym zarządzanie i kontrolę urządzeń elektrycznych. System KNX jest uniwersalny i może być z powodzeniem stosowany w dowolnej wielkości obiektach. Można go wykorzystać do budowy małego systemu sterowania automatyką w domu lub mieszkaniu. Ze względu na możliwość obsługi ponad 58000 urządzeń w jednym systemie, znajduje on również zastosowanie w bardzo dużych obiektach, takich jak np. biurowce czy obiekty przemysłowe.

Wyjścia przekaźnikowe

Możliwość obsługi do 8 urządzeń elektrycznych

Aktor KNX-SA24 posiada 8 kanałów wyjściowych, z poziomu których może sterować 8 różnymi urządzeniami końcowymi. Kanały wyjściowe podzielono na 2 niezależne tory, z których każdy posiada po 4 przekaźniki. Aktor sam rozpoznaje charakter obciążenie podłączonego urządzenia i dostosowuje pod nie parametry pracy. Znamionowy prąd (moc) obciążanie w kategorii:

  • AC1 - 16 A / 250 V AC
  • AC15 - 3 A / 120 V, 1.5 A / 240 V (B300)
  • AC3 - 750 W (silnik jednofazowy)
  • DC1 - 16 A / 24 V DC
  • DC13 - 0.22 A / 120 V, 0.1 A / 250 V (R300)

KNX-SA24 posiada również diodową sygnalizację pracy każdego z wyjść. Jest on również wyposażony w przyciski ręcznego włączenia / wyłączenia poszczególnych kanałów.

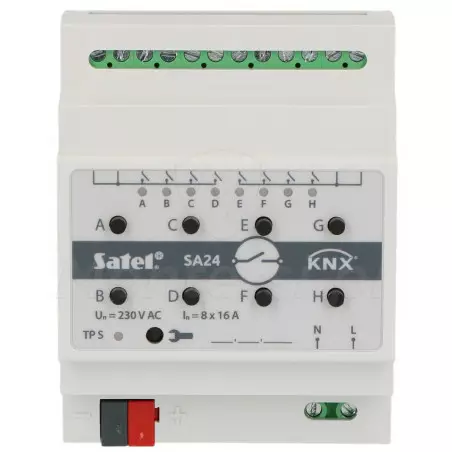

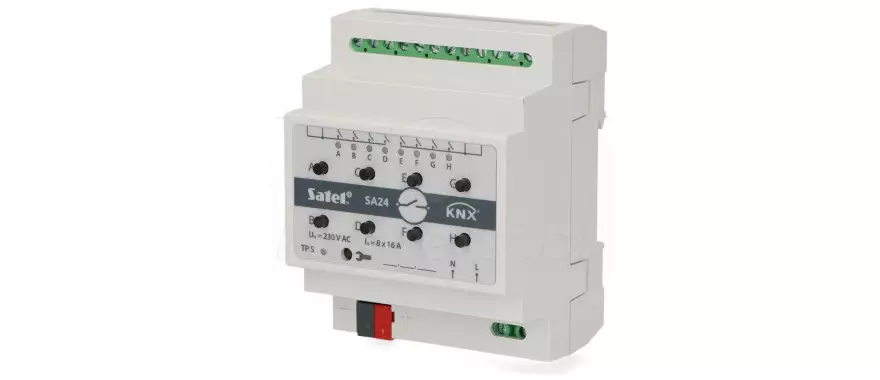

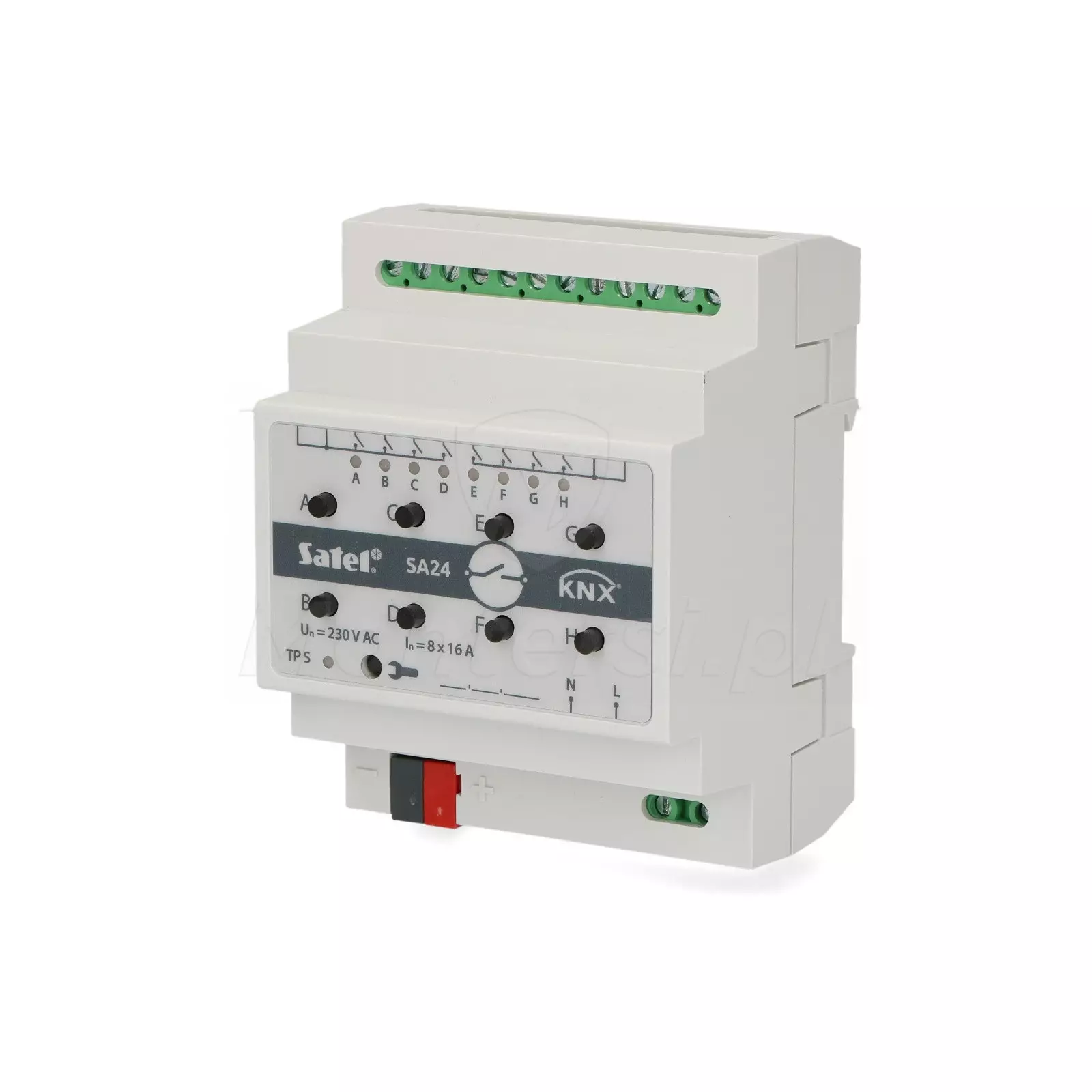

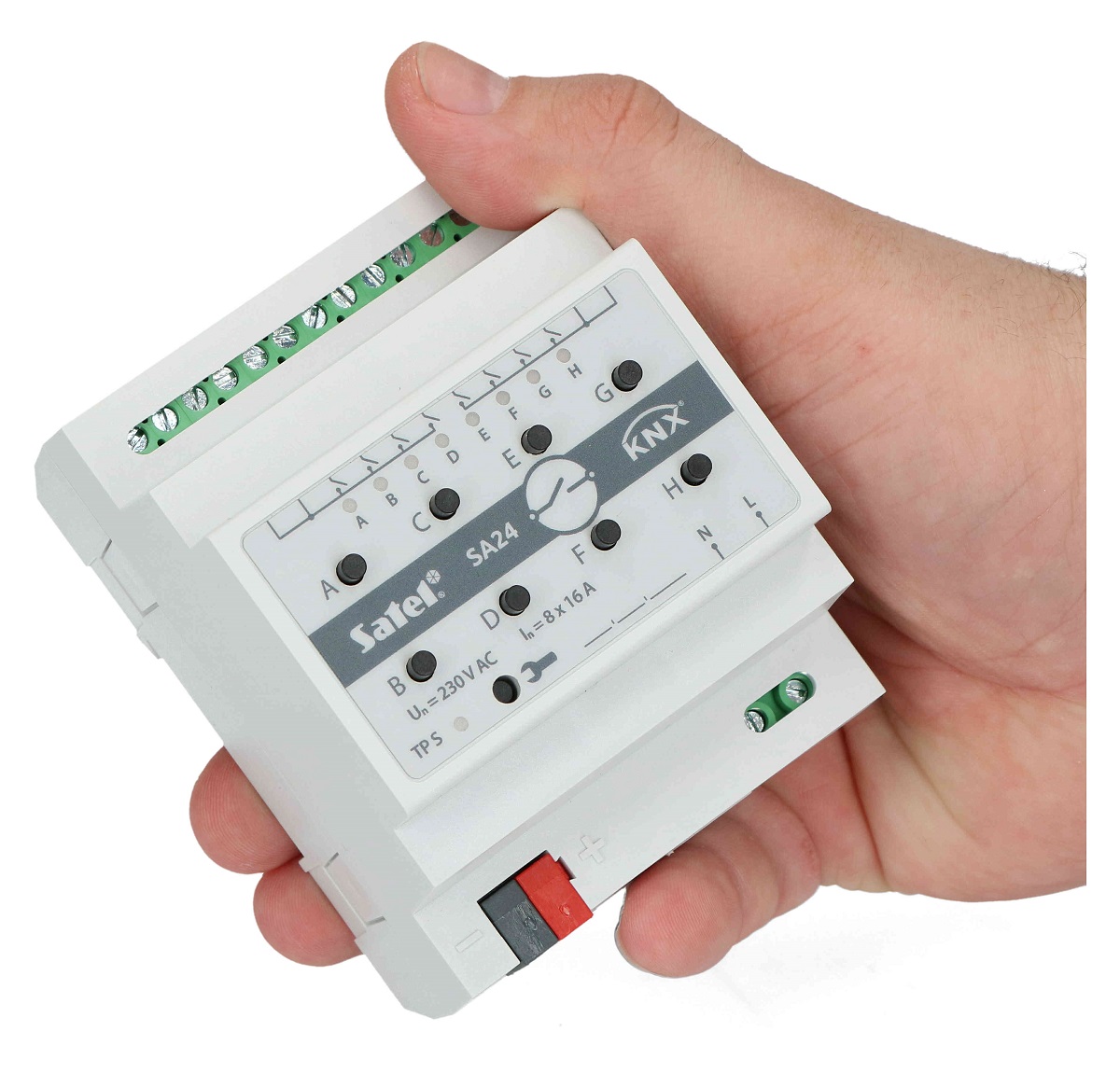

Uniwersalny aktor KNX-SA24

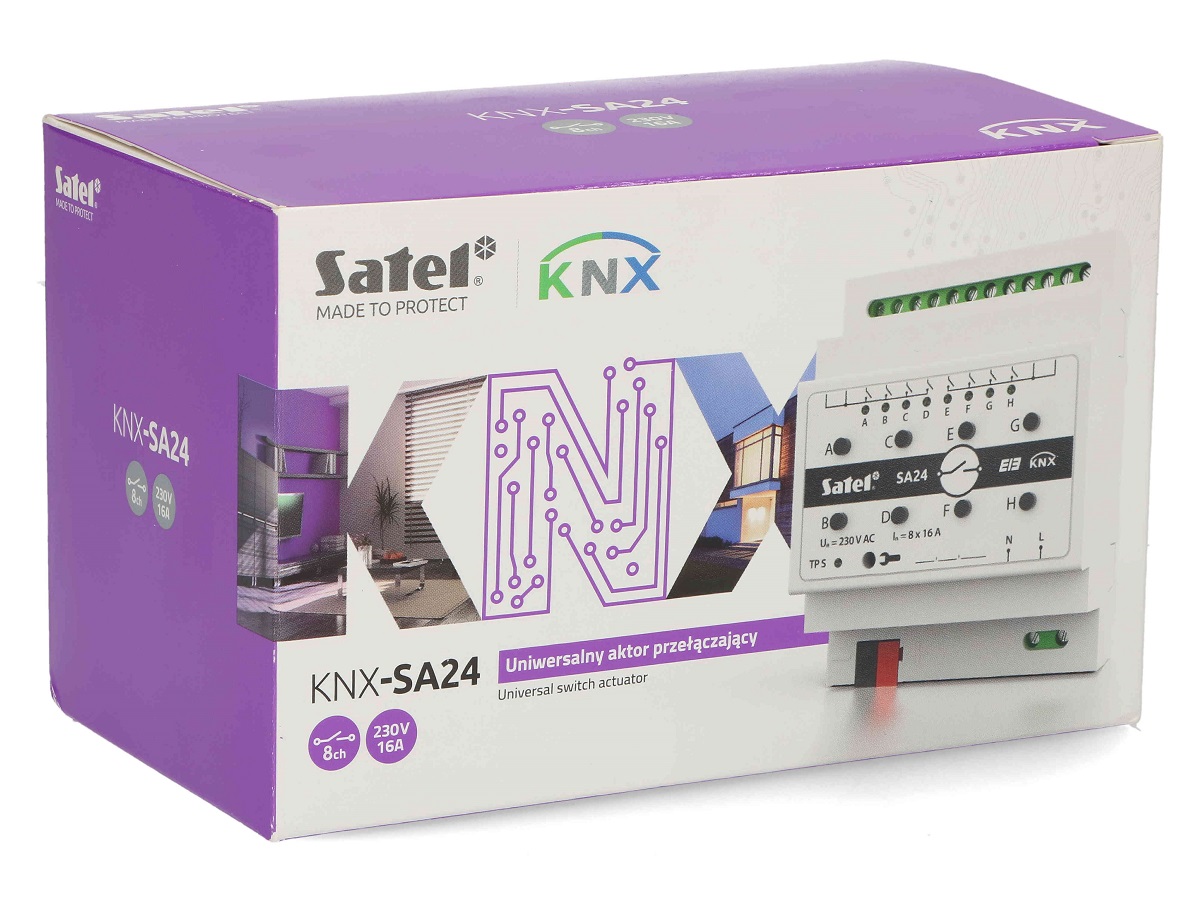

Opakowanie aktora KNX-SA24
