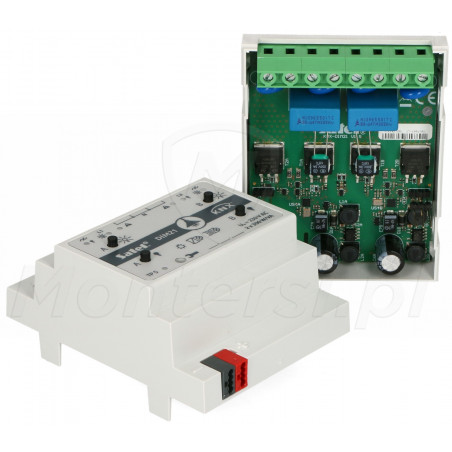

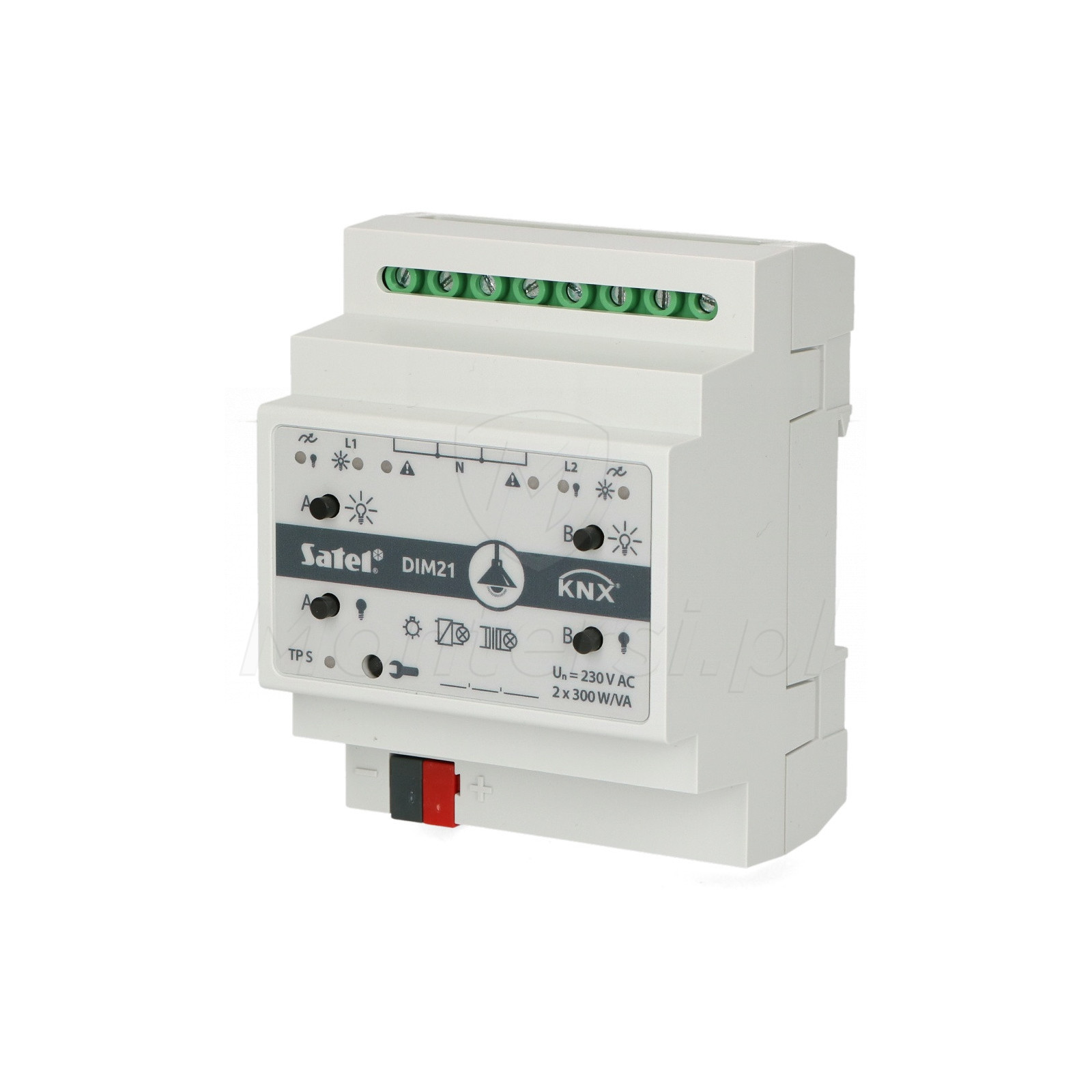

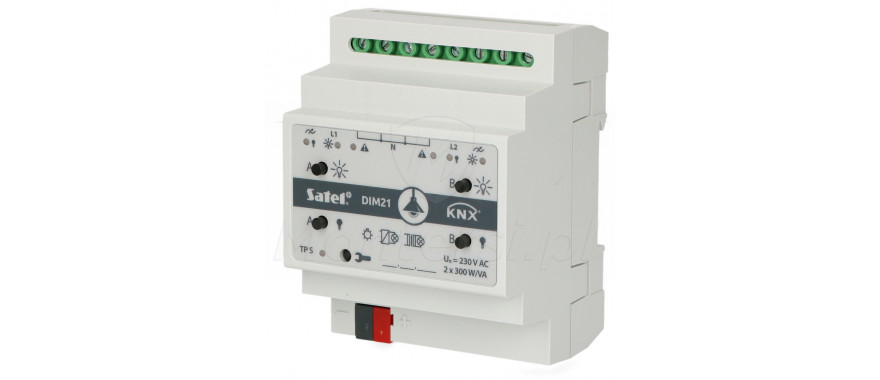

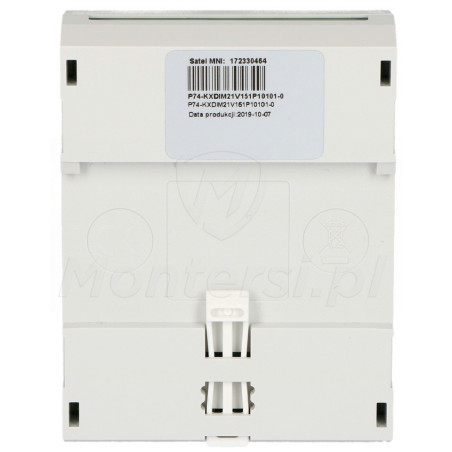

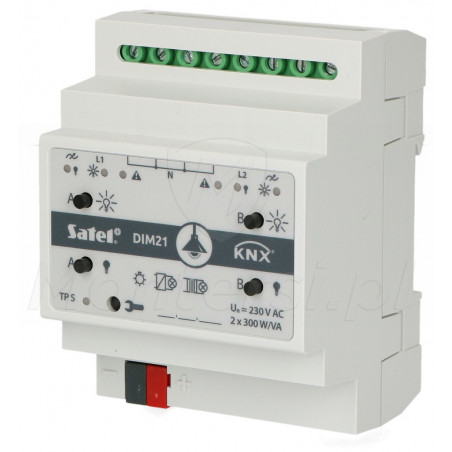

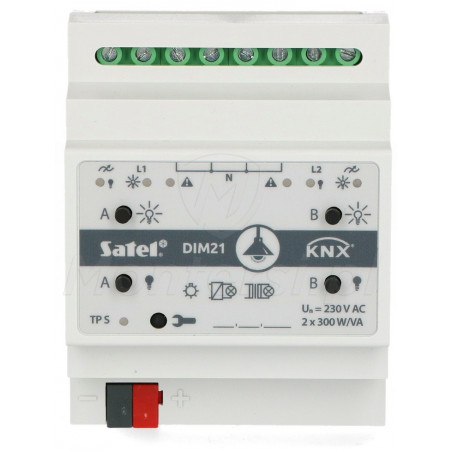

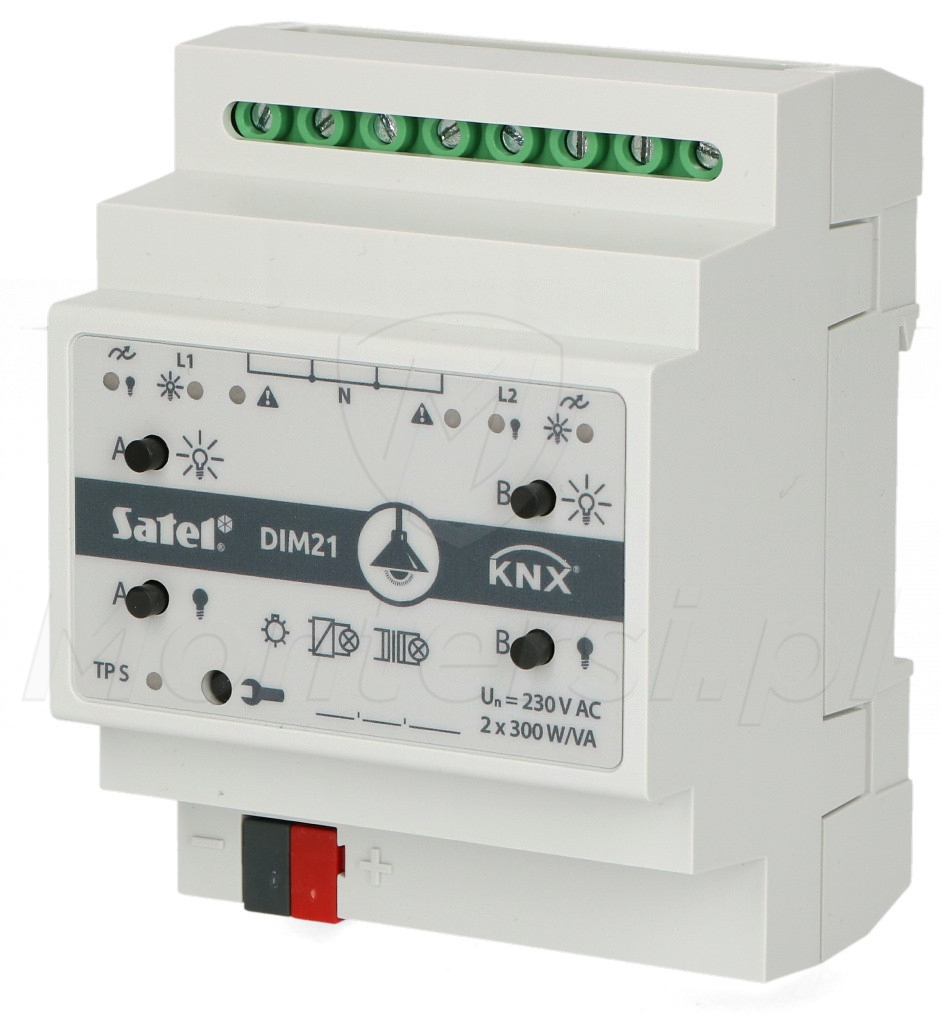

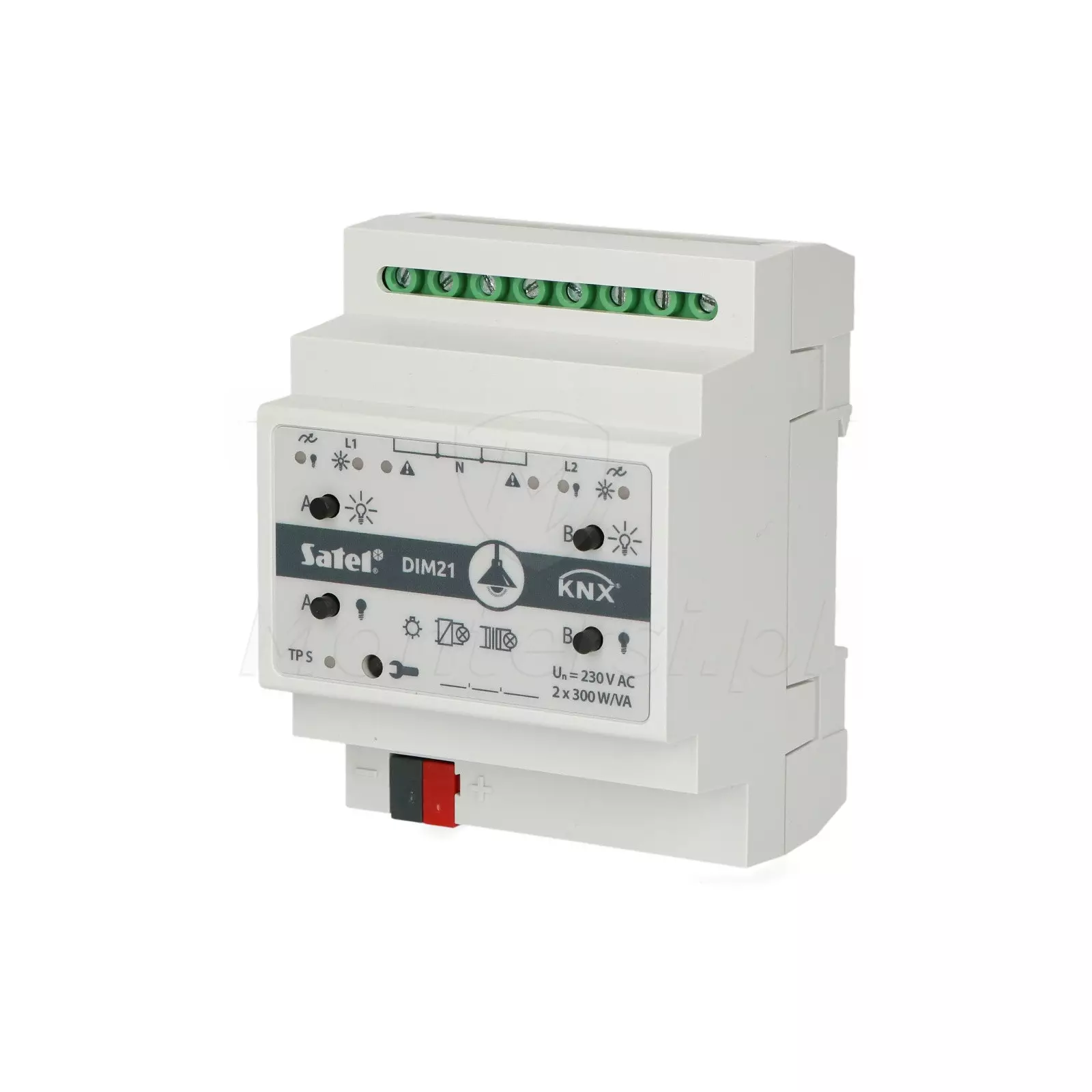

KNX-DIM21 - Uniwersalny dwukanałowy aktor ściemniający oświetlenie

Kod: 25206

Parametry techniczne:

Napięcie zasilania (magistrala KNX): 20...30 V DC
Pobór prądu z magistrali KNX: < 10 mA
Max. przekrój przewodu: 2.5 mm²
Max. moment dokręcający: 0.5 Nm
Max. czas reakcji na telegram: < 20 ms
Max. liczba obiektów komunikacyjnych: 58
Max. liczba adresów grupowych: 256
Max. liczba asocjacji: 256
Napięcie znamionowe U: 230 V AC
Częstotliwość sieci: 50/60 Hz
Maksymalna strata mocy: 4 W
Pobór mocy w trybie gotowości: 0.8 W
Rodzaj styku: MOSFET
Maksymalne obciążenie urządzenia: 600 W / VA

Dużo

Czas realizacji:

24h

797,04 zł

netto: 648,00 zł

KNX-DIM21 - Uniwersalny aktor ściemniający do oświetlenia z zasilaniem 230 V AC. Moduł umożliwia sterowanie źródłami światła o mocy do 300 W na jeden kanał. Aktor może współpracować z obciążeniem rezystancyjnym, indukcyjnym i pojemnościowym (R, L, C).

Uwaga!

Moduł przeznaczony jest do pracy z napięciem zmiennym 230 V AC i nie może być stosowany do obsługi urządzeń zasilanych prądem stałym.

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania (magistrala KNX): 20...30 V DC
Pobór prądu z magistrali KNX: < 10 mA
Max. przekrój przewodu: 2.5 mm²
Max. moment dokręcający: 0.5 Nm
Max. czas reakcji na telegram: < 20 ms
Max. liczba obiektów komunikacyjnych: 58
Max. liczba adresów grupowych: 256
Max. liczba asocjacji: 256
Napięcie znamionowe U: 230 V AC
Częstotliwość sieci: 50/60 Hz
Maksymalna strata mocy: 4 W
Pobór mocy w trybie gotowości: 0.8 W
Rodzaj styku: MOSFET
Maksymalne obciążenie urządzenia: 600 W / VA
Liczba pół na szynie DIN: 4
Stopień ochrony IP: IP20
Certyfikat zgodności: nr 324/15885/19
Wymiary: 70 x 92 x 60 mm
Temperatura pracy: 0...+45 °C
Temperatura przechowywania: -25...+70 °C
Waga: 0.160 kg

System KNX

Integracja i sterowanie dowolnymi urządzeniami elektrycznymi

System KNX umożliwia realizację komunikacji pomiędzy urządzeniami elektrycznymi i swobodne rozwijanie funkcjonalności automatyki budynkowej. Wszystkie urządzenia KNX są ze sobą kompatybilne i umożliwiają budowę inteligentnego budynku, który integruje m.in.:

System wykrywania intruza
System telewizji przemysłowej
System kontroli dostępu
System automatyki bramowej
System sterowania oświetleniem, żaluzjami i markizami
System ogrzewania i wentylacji
System zarządzania energią

KNX sam w sobie jest otwartym standardem umożliwiającym zarządzanie i kontrolę urządzeń elektrycznych. System KNX jest uniwersalny i może być z powodzeniem stosowany w dowolnej wielkości obiektach. Można go wykorzystać do budowy małego systemu sterowania automatyką w domu lub mieszkaniu. Ze względu na możliwość obsługi ponad 58000 urządzeń w jednym systemie, znajduje on również zastosowanie w bardzo dużych obiektach, takich jak np. biurowce czy obiekty przemysłowe.

Trzy rodzaje obciążenia

Automatyczne rozpoznanie typu podłączonego obciążenia

Moduł KNX-DIM21 może współpracować z trzema typami obciążenia:

Rezystancyjne (R)
Indukcyjne (L)
Pojemnościowe (C)

Moduł automatycznie rozpoznaje typ podłączonego obciążenia, a sposób detekcji definiowany jest oddzielnie dla każdego kanału za pomocą programu ETS. Możliwe jest łączenie różnego rodzaju obciążeń w ramach grup oświetleniowych podłączonych do jednego kanału. W grupy można łączyć obciążenie rezystancyjne z obciążeniem indukcyjnym lub obciążenie rezystancyjne z pojemnościowym.
