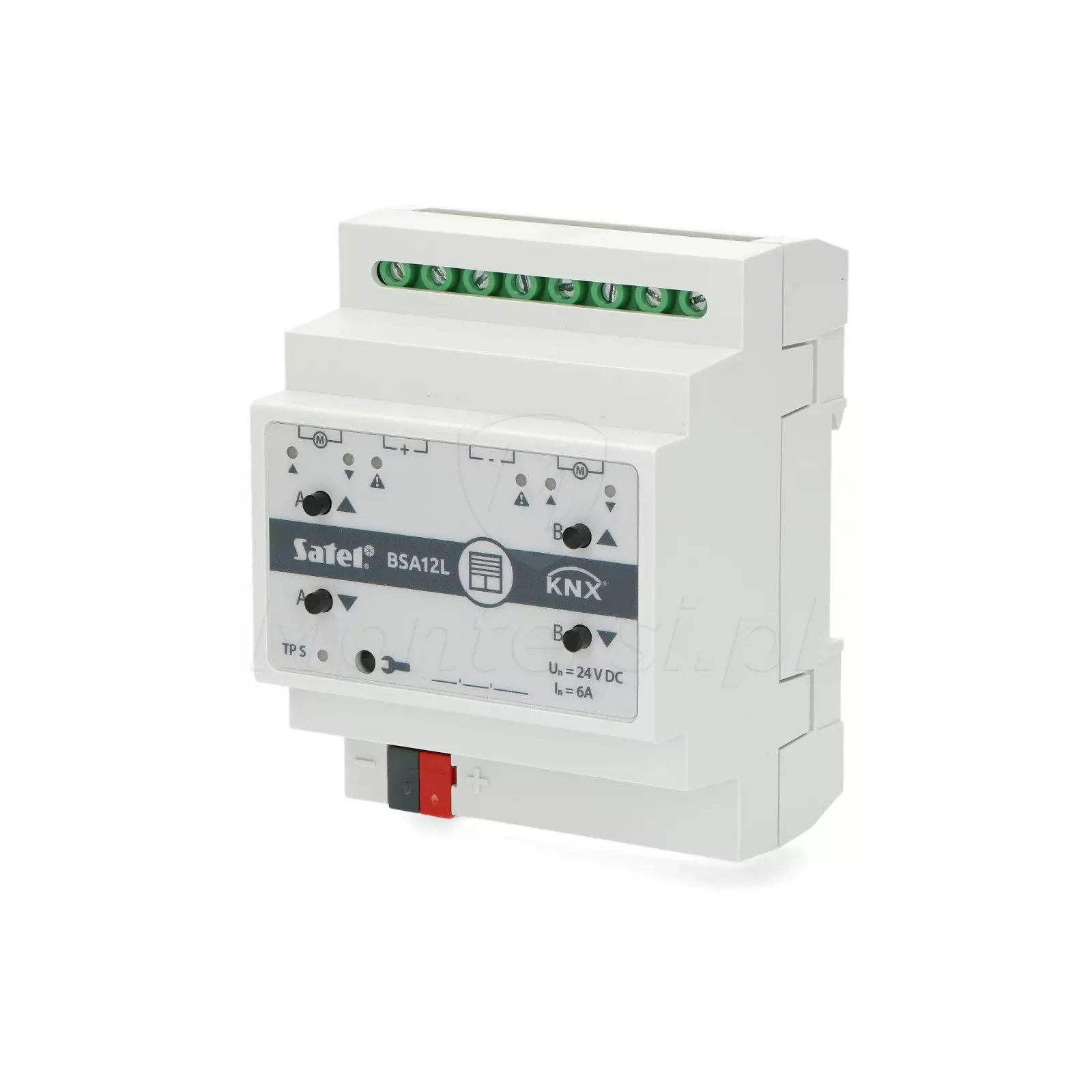

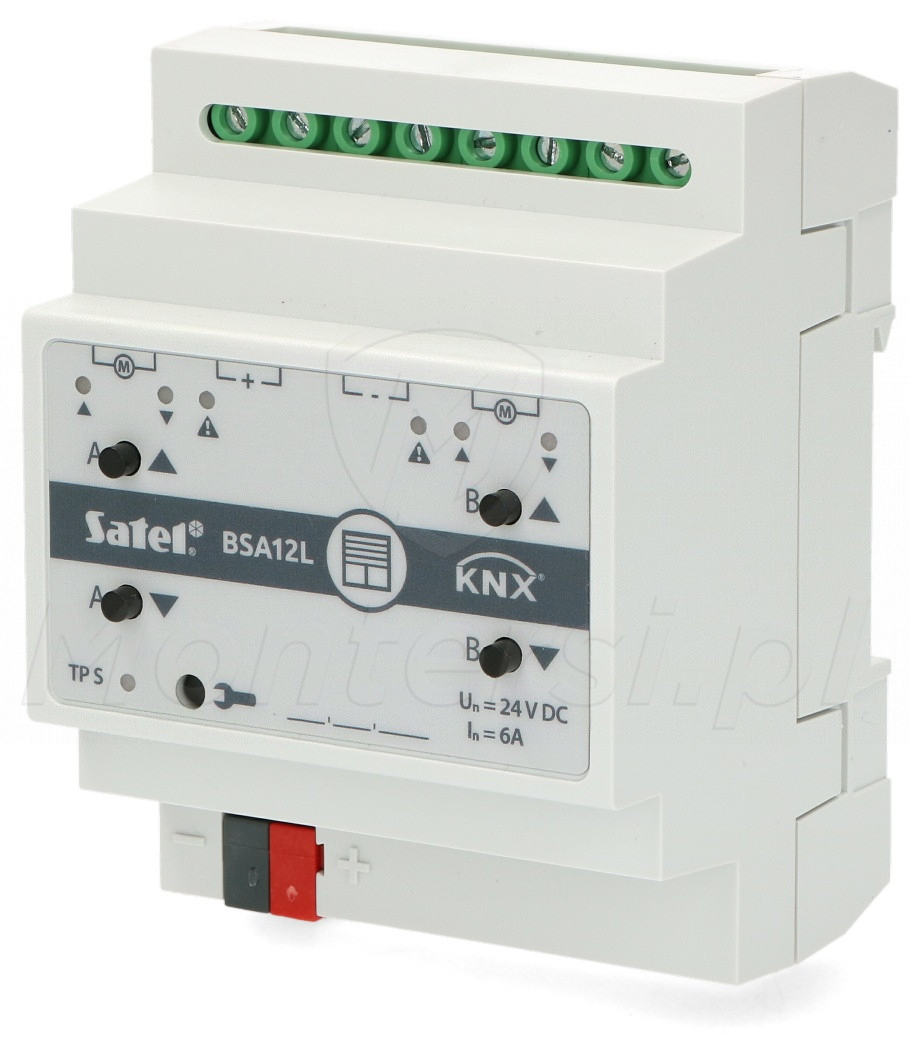

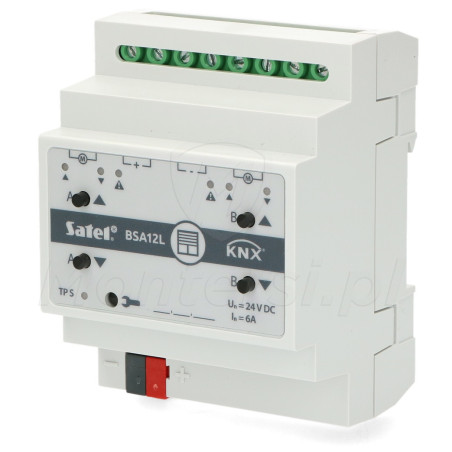

KNX-BSA12L - Uniwersalny dwukanałowy aktor żaluzjowy

Kod: 25208
KNX-BSA12L
  • KNX-BSA12L

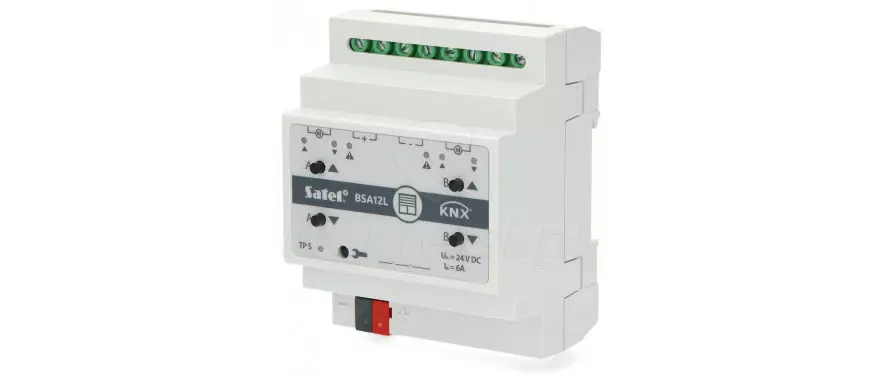

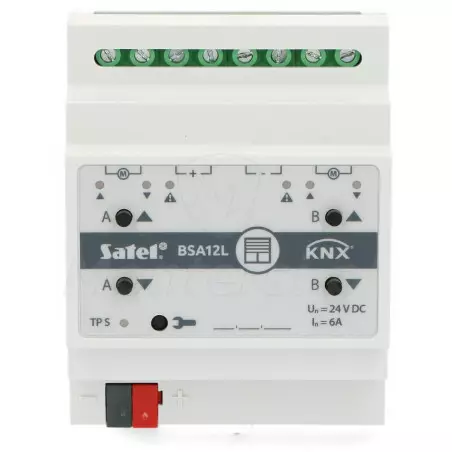

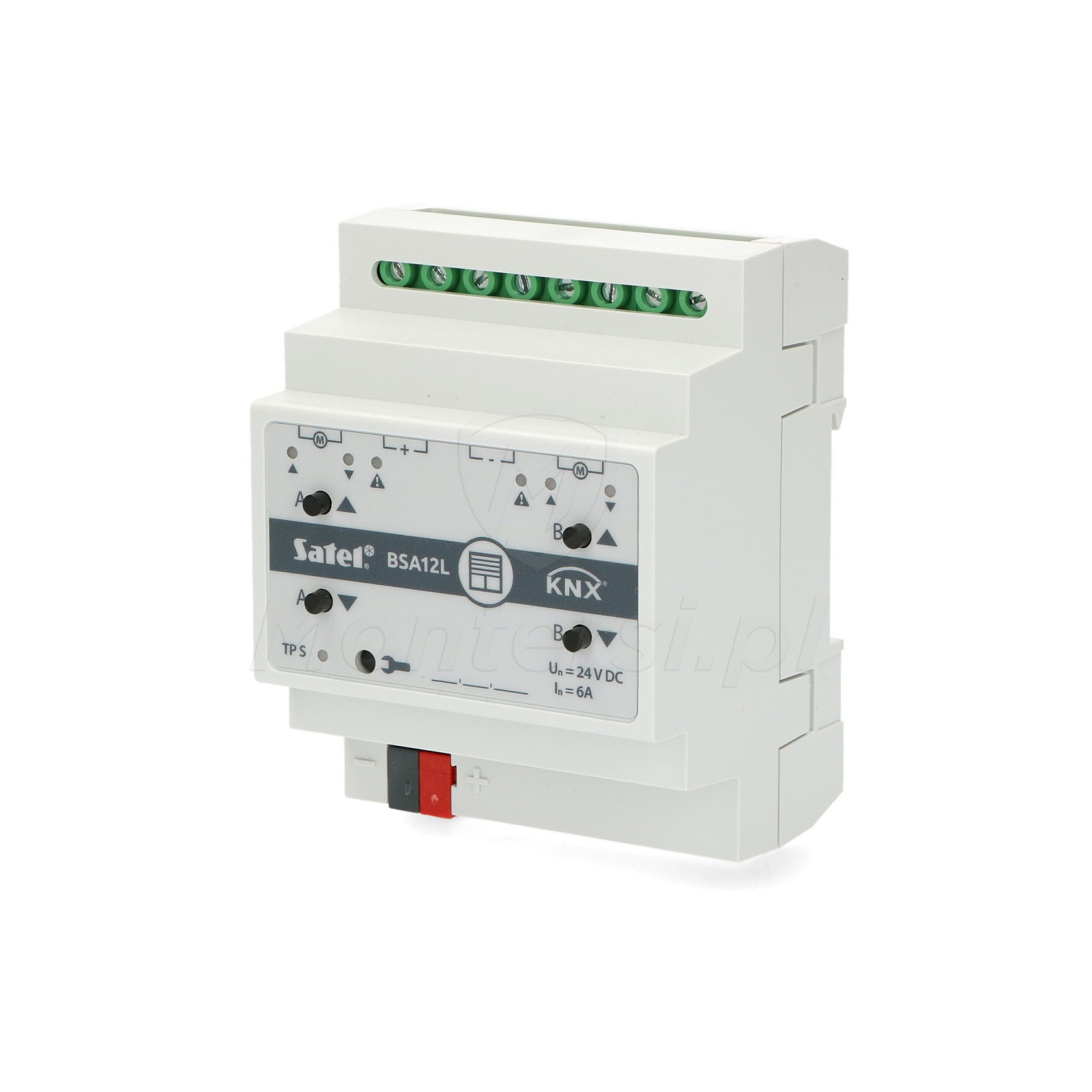

  • KNX-BSA12L - Front

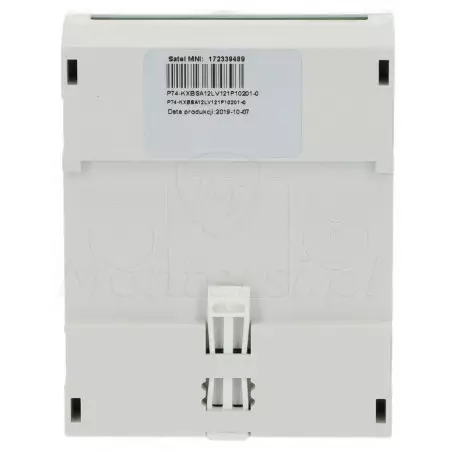

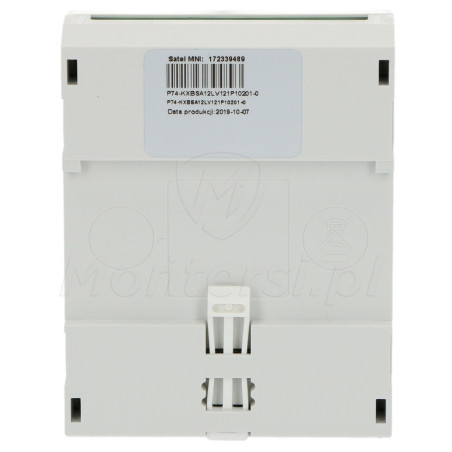

  • KNX-BSA12L - Tył
  • IMG
  • Darmowa dostawa
  • Napięcie zasilania (magistrala KNX) 20...30 V DC
  • Pobór prądu z magistrali KNX < 20 mA
  • Max. przekrój przewodu 2.5 mm²
  • Max. moment dokręcający 0.5 Nm
  • Max. czas reakcji na telegram < 20 ms
  • Max. liczba obiektów komunikacyjnych 45
  • Max. liczba adresów grupowych 256
  • Max. liczba asocjacji 256
  • Napięcie znamionowe U 24 V DC
  • Obciążalność prądowa trwała zestyku I 6 A
  • Certyfikat zgodności nr 324/15898/19
  • Stopień ochrony IP IP20
  • Liczba pół na szynie DIN 4
  • Temperatura pracy 0...+45 °C
Czas realizacji:

KNX-BSA12L - Uniwersalny dwukanałowy aktor żaluzjowy. Moduł ten umożliwia sterowanie ruchem zasłon takich typów jak żaluzja pozioma (wenecka), żaluzja pionowa (wertikale), roleta i markiza. KNX-BSA12L pozwala również sterować ruchem okien z napędem elektrycznym. Moduł KNX-BSA12L przeznaczony jest do sterowania urządzeniami z silnikiem 24 V DC.

Parametry techniczne:

  • Napięcie zasilania (magistrala KNX) 20...30 V DC
  • Pobór prądu z magistrali KNX < 20 mA
  • Max. przekrój przewodu 2.5 mm²
  • Max. moment dokręcający 0.5 Nm
  • Max. czas reakcji na telegram < 20 ms
  • Max. liczba obiektów komunikacyjnych 45
  • Max. liczba adresów grupowych 256
  • Max. liczba asocjacji 256
  • Napięcie znamionowe U 24 V DC
  • Obciążalność prądowa trwała zestyku I 6 A
  • Certyfikat zgodności nr 324/15898/19
  • Stopień ochrony IP IP20
  • Liczba pół na szynie DIN 4
  • Temperatura pracy 0...+45 °C
  • Temperatura przechowywania -25...+70 °C
  • Wymiary 70 x 92 x 60 mm
  • Waga 0.182 kg

System KNX

Integracja i sterowanie dowolnymi urządzeniami elektrycznymi

System KNX umożliwia realizację komunikacji pomiędzy urządzeniami elektrycznymi i swobodne rozwijanie funkcjonalności automatyki budynkowej. Wszystkie urządzenia KNX są ze sobą kompatybilne i umożliwiają budowę inteligentnego budynku, który integruje m.in.:

  • System wykrywania intruza
  • System telewizji przemysłowej
  • System kontroli dostępu
  • System automatyki bramowej
  • System sterowania oświetleniem, żaluzjami i markizami
  • System ogrzewania i wentylacji
  • System zarządzania energią

KNX sam w sobie jest otwartym standardem umożliwiającym zarządzanie i kontrolę urządzeń elektrycznych. System KNX jest uniwersalny i może być z powodzeniem stosowany w dowolnej wielkości obiektach. Można go wykorzystać do budowy małego systemu sterowania automatyką w domu lub mieszkaniu. Ze względu na możliwość obsługi ponad 58000 urządzeń w jednym systemie, znajduje on również zastosowanie w bardzo dużych obiektach, takich jak np. biurowce czy obiekty przemysłowe.

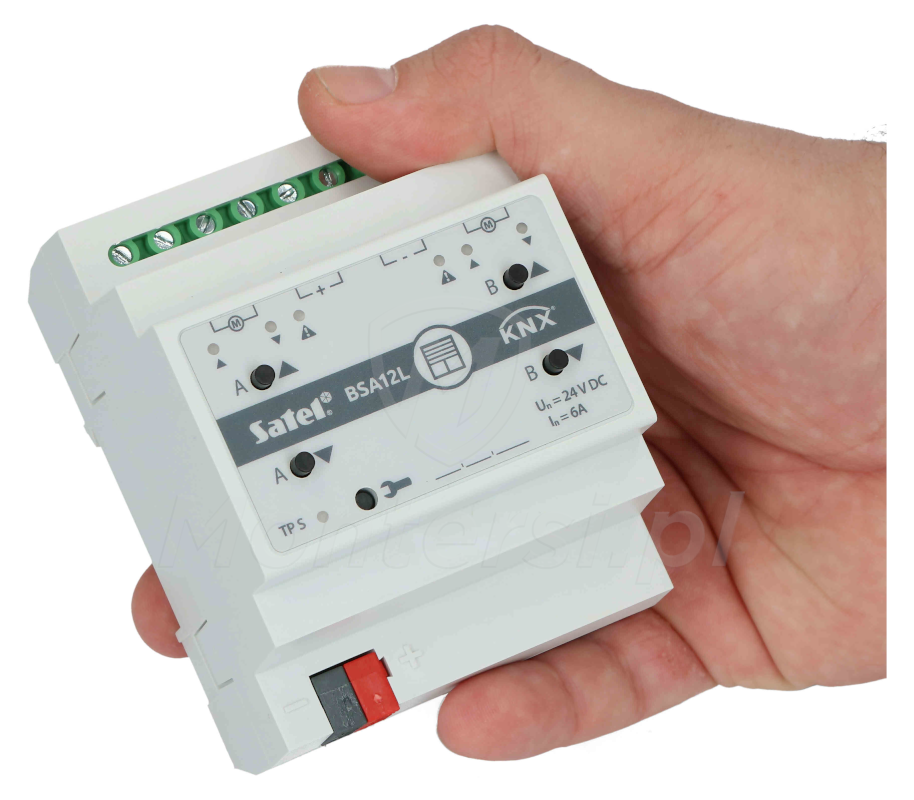

KNX-BSA12L_W dłoni

KNX-BSA12L_Pudełko

Pobierz

Certyfikaty picture_as_pdf KNX-BSA12L - Certyfikat zgodności KNX-BSA12L - Certyfikat zgodności 756.74 kB Pobierz
Instrukcje picture_as_pdf KNX-BSA12L - Instrukcja użytkownika KNX-BSA12L - Instrukcja użytkownika 976.77 kB Pobierz
Instrukcje picture_as_pdf KNX-BSA12L - Skrócona instrukcja użytkownika KNX-BSA12L - Skrócona instrukcja użytkownika 358.66 kB Pobierz
Karty Katalogowe picture_as_pdf KNX-BSA12L - Karta katalogowa KNX-BSA12L - Karta katalogowa 1.09 MB Pobierz
