KNX-BIN24 - Uniwersalny moduł wejść binarnych

Kod: 25209

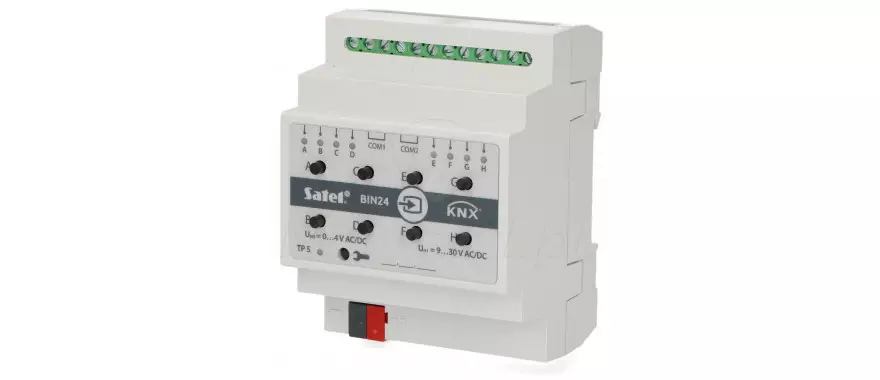

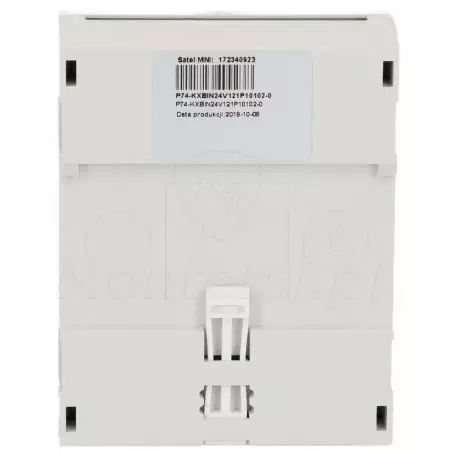

KNX-BIN24
  • KNX-BIN24

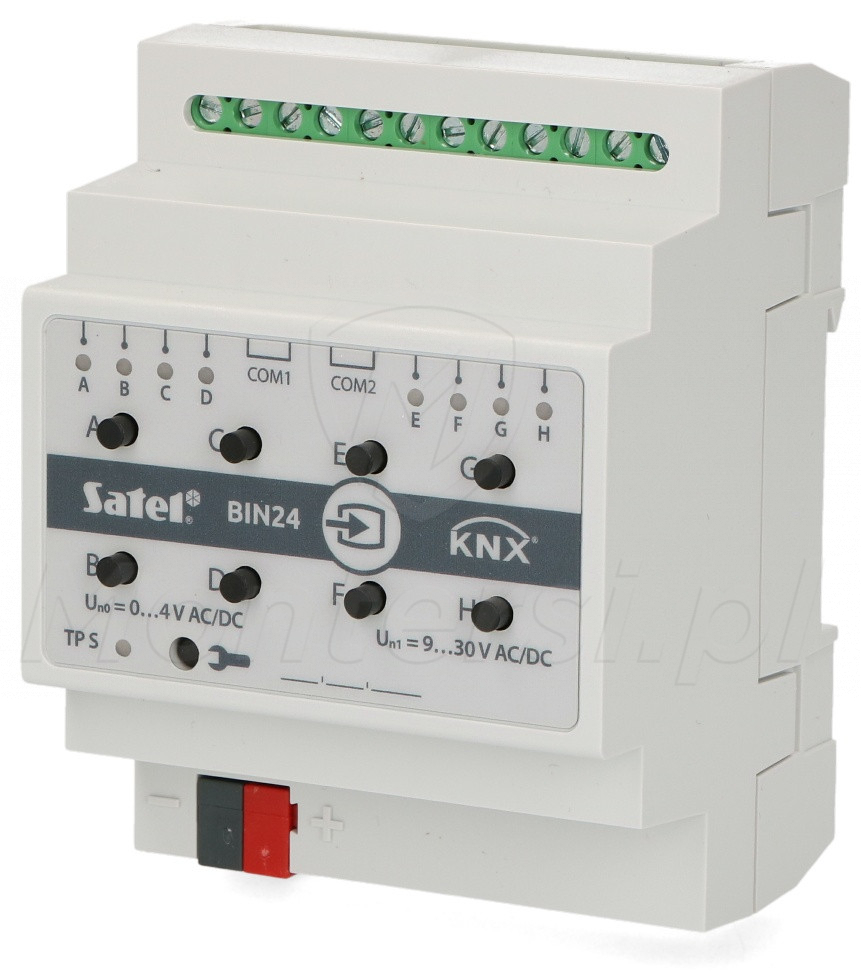

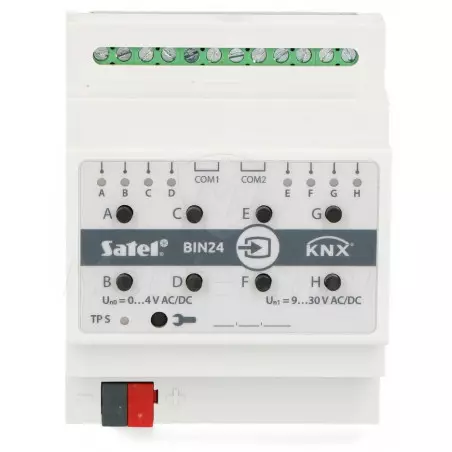

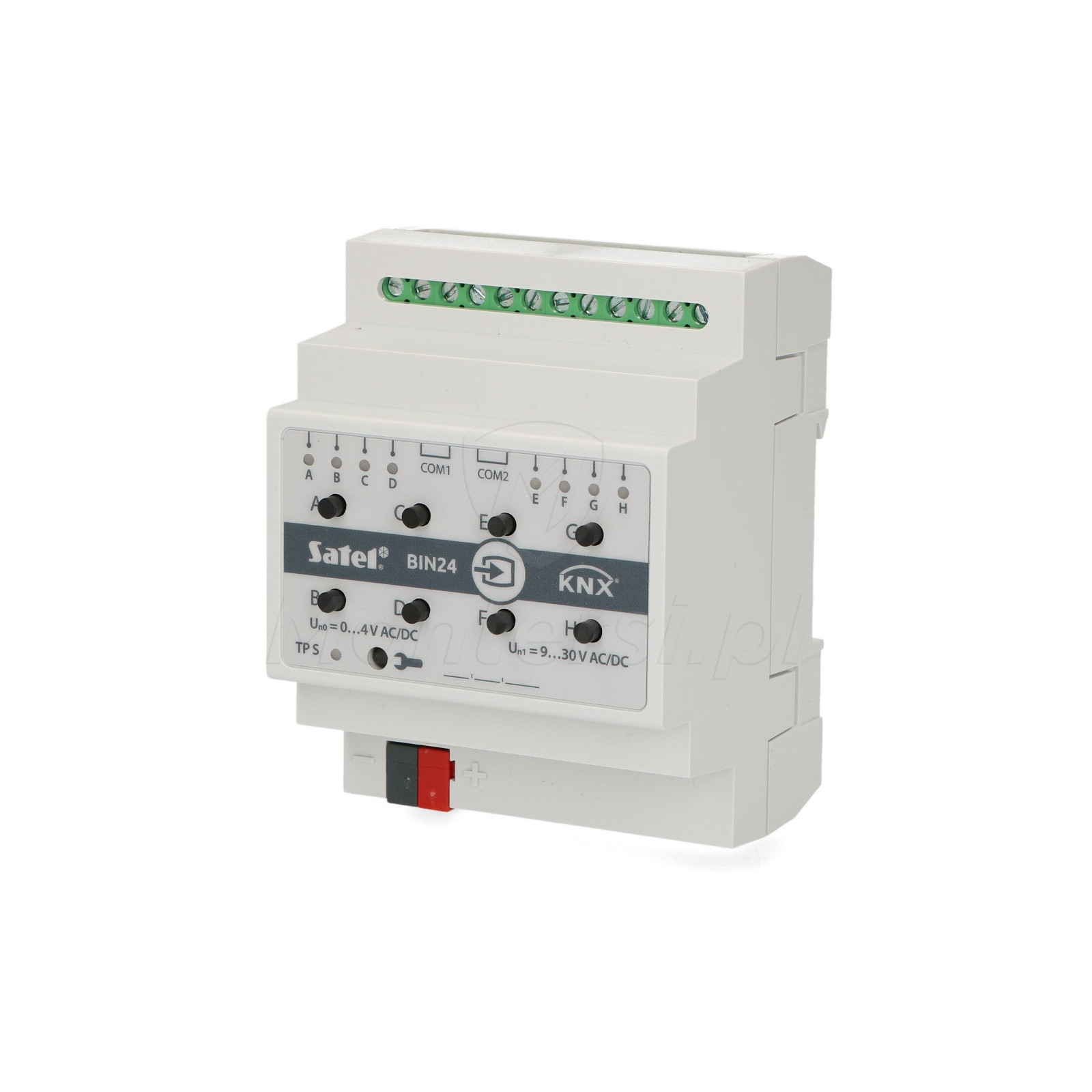

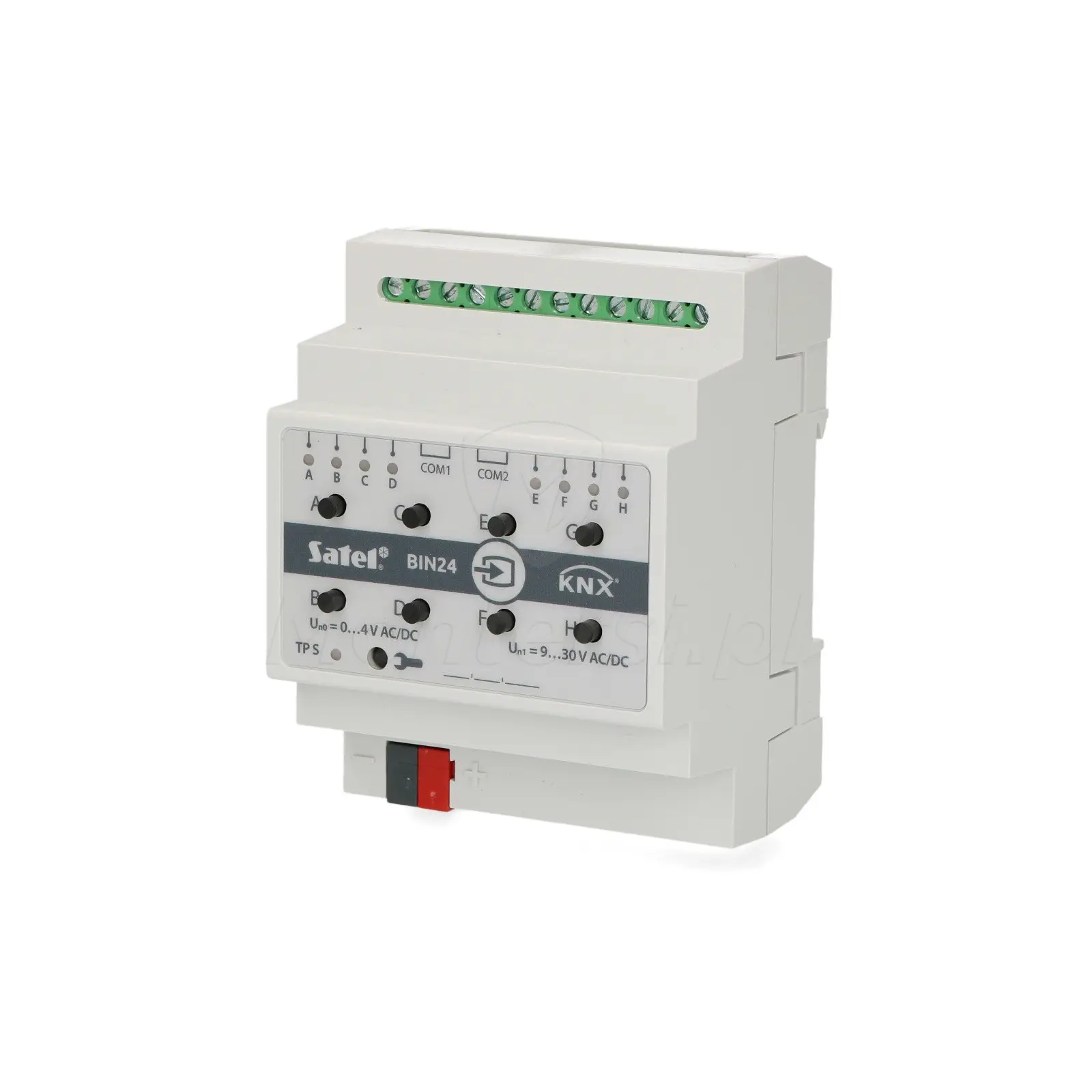

  • KNX-BIN24 - Front

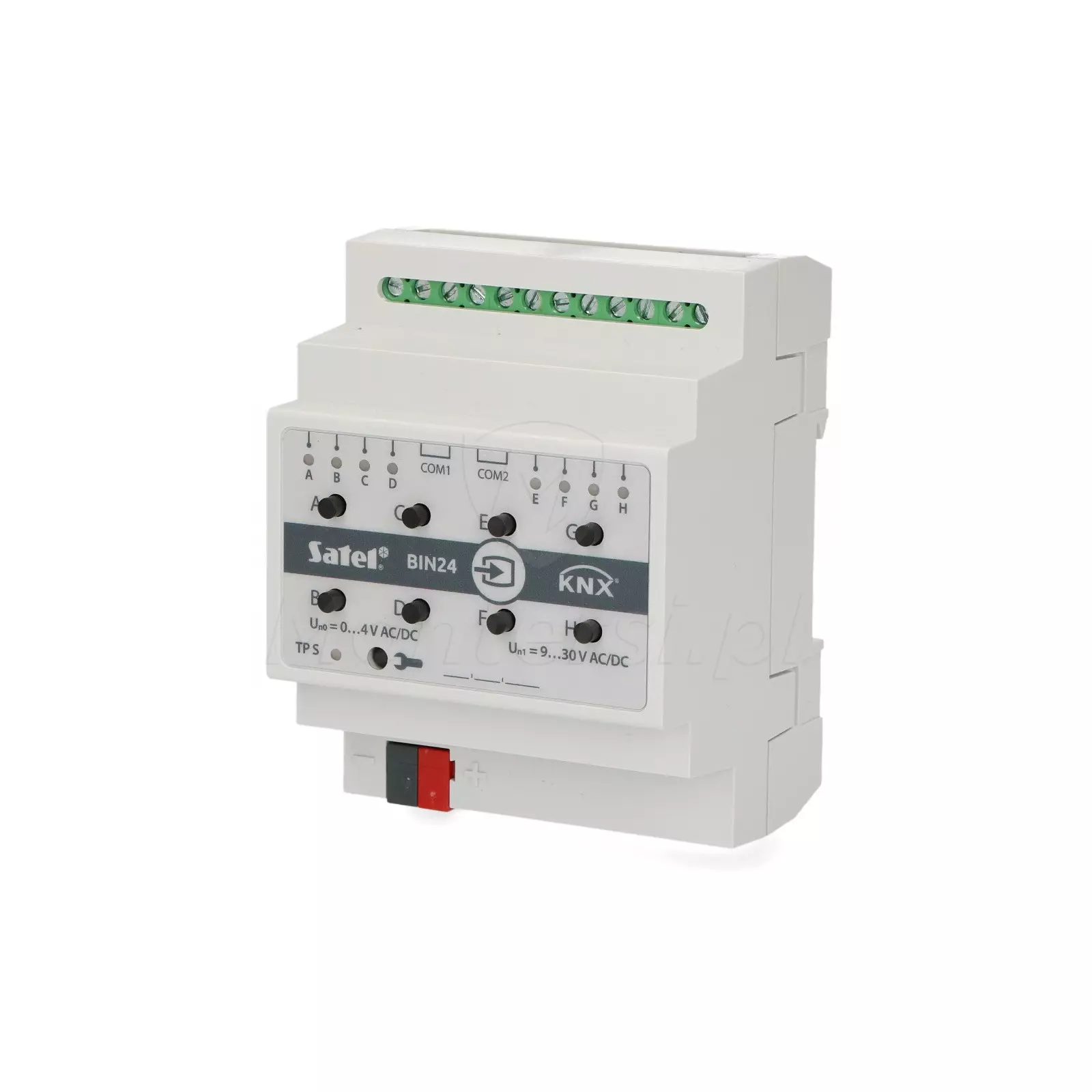

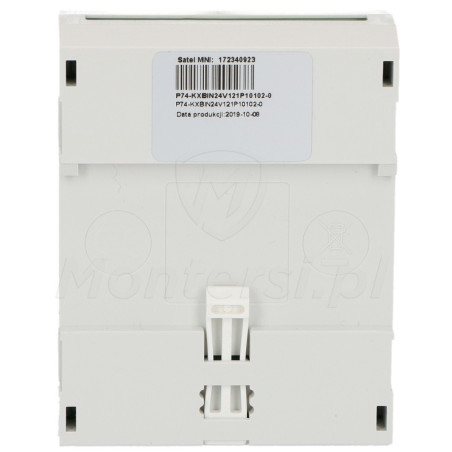

  • KNX-BIN24 -  z boku

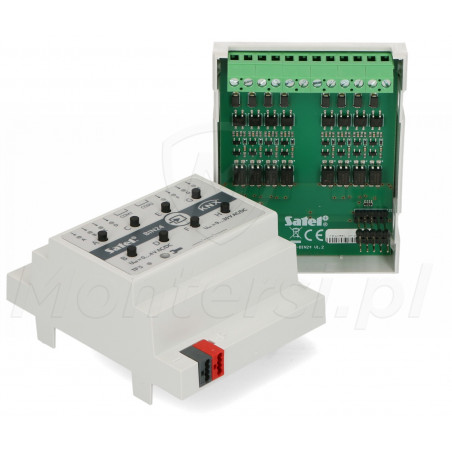

  • KNX-BIN24 - elektronika wewnętrzna
  • IMG
  • Napięcie zasilania (magistrala KNX) 20...30 V DC
  • Pobór prądu z magistrali KNX < 15 mA
  • Liczba wejść 8
  • Prąd wejścia 1.5 mA
  • Dopuszczalny zakres napięcia U 0...30 V AC/DC
  • Zakres napięcia dla sygnału U0 0...4 V AC/DC
  • Zakres napięcia dla sygnału U1 9...30 V AC/DC
  • Max. przekrój przewodu 2.5 mm²
  • Max. moment dokręcający 0.5 Nm
  • Max. czas reakcji na telegram < 20 ms
  • Max. liczba obiektów komunikacyjnych 108
  • Max. liczba adresów grupowych 256
  • Max. liczba asocjacji 256
  • Liczba pół na szynie DIN 4
Czas realizacji:

KNX-BIN24 - Uniwersalny moduł wejść binarnych. Moduł umożliwia zamianę sygnałów spoza instalacji KNX w telegramy sterujące dla innych urządzeń magistrali.

Parametry techniczne:

  • Napięcie zasilania (magistrala KNX) 20...30 V DC
  • Pobór prądu z magistrali KNX < 15 mA
  • Liczba wejść 8
  • Prąd wejścia 1.5 mA
  • Dopuszczalny zakres napięcia U 0...30 V AC/DC
  • Zakres napięcia dla sygnału U0 0...4 V AC/DC
  • Zakres napięcia dla sygnału U1 9...30 V AC/DC
  • Max. przekrój przewodu 2.5 mm²
  • Max. moment dokręcający 0.5 Nm
  • Max. czas reakcji na telegram < 20 ms
  • Max. liczba obiektów komunikacyjnych 108
  • Max. liczba adresów grupowych 256
  • Max. liczba asocjacji 256
  • Liczba pół na szynie DIN 4
  • Stopień ochrony IP IP20
  • Certyfikat zgodności nr 324/13957//17
  • Temperatura pracy 0...+45 °C
  • Temperatura przechowywania -25...+70 °C
  • Wymiary 70 x 92 x 60 mm
  • Waga 0.144 kg

System KNX

Integracja i sterowanie dowolnymi urządzeniami elektrycznymi

System KNX umożliwia realizację komunikacji pomiędzy urządzeniami elektrycznymi i swobodne rozwijanie funkcjonalności automatyki budynkowej. Wszystkie urządzenia KNX są ze sobą kompatybilne i umożliwiają budowę inteligentnego budynku, który integruje m.in.:

  • System wykrywania intruza
  • System telewizji przemysłowej
  • System kontroli dostępu
  • System automatyki bramowej
  • System sterowania oświetleniem, żaluzjami i markizami
  • System ogrzewania i wentylacji
  • System zarządzania energią

KNX sam w sobie jest otwartym standardem umożliwiającym zarządzanie i kontrolę urządzeń elektrycznych. System KNX jest uniwersalny i może być z powodzeniem stosowany w dowolnej wielkości obiektach. Można go wykorzystać do budowy małego systemu sterowania automatyką w domu lub mieszkaniu. Ze względu na możliwość obsługi ponad 58000 urządzeń w jednym systemie, znajduje on również zastosowanie w bardzo dużych obiektach, takich jak np. biurowce czy obiekty przemysłowe.

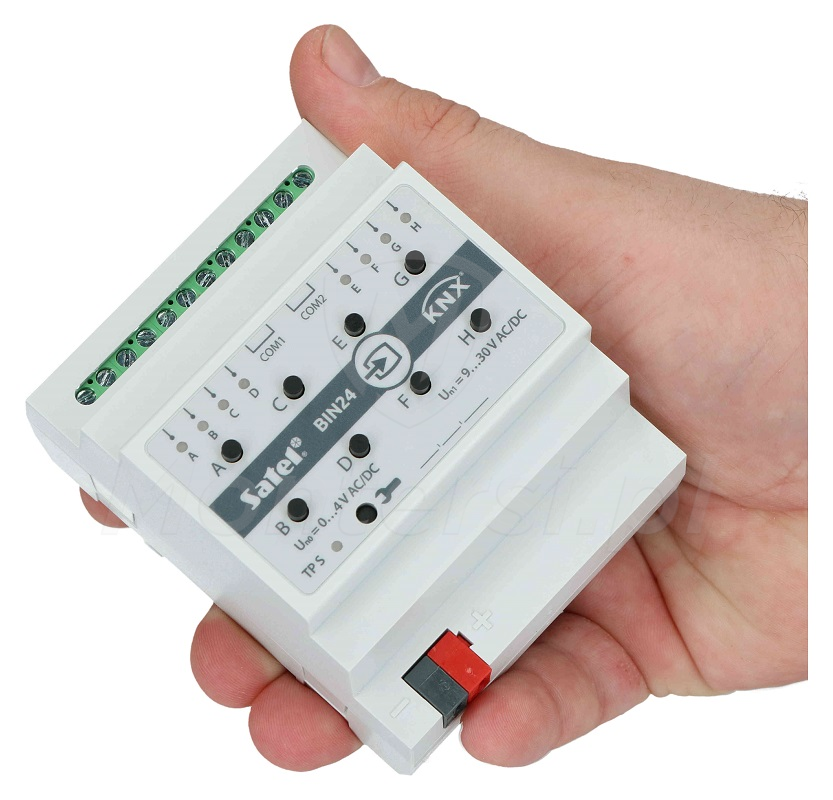

KNX-BIN24_w dłoni

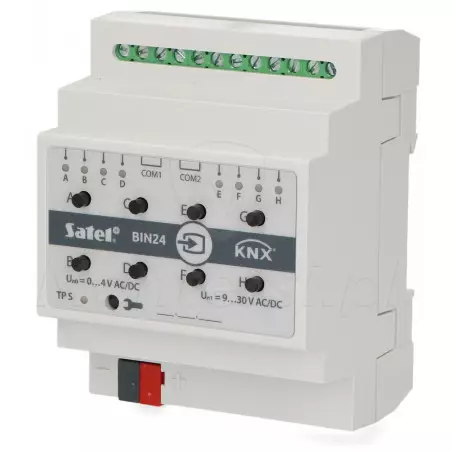

Osiem wejść fizycznych

Obsługa ośmiu niezależnych urządzeń

Moduł KNX-BIN24 został wyposażony w osiem niezależnych wejść fizycznych, które pozwalają na obsługę podłączonych urządzeń poprzez magistralę KNX. Oprócz tego każde wejście posiada swój przycisk sterujący, który domyślnie pozwala na przełączeni stanu kanału fizycznego (wykorzystywane do symulacji zmian na wejściach fizycznych). Ko każdego kanału przypisana jest również zielona dioda sygnalizująca stan pracy:

  • Świeci - kanał włączony
  • Nie Świeci - kanał wyłączony

Podłączenie modułu KNX-BIN24

Dwa niezależne tory

KNX-BIN24 posiada dwa niezależne tory, na które przypadają po cztery wejścia. A, B, C, D - tor pierwszy oraz E, F, G, H - tor drugi. Na każde wejście modułu może być podawane napięcie stałe lub przemienne, przy dopuszczalnym napięciu na wejściu od 0 do 30 V.

Uwaga!

Każde wejście modułu może być podłączone do innego źródła prądu ale na wejścia należące do jednego toru musi być podawane napięcie jednego rodzaju, stałe lub przemienne.

KNX-BIN24_pudełko
