IP-5-11-M2 - Zasilacz impulsowy 5x PoE, 1x UPLINK, 96W, IP56, ATTE

Kod: 19510

Parametry techniczne:

  • Napięcie zasilania: 180 - 240 V AC
  • Napięcie wyjściowe: 48 V
  • Moc zasilacza (max): 96 W
  • Ilość wyjść: 5 PoE 802.3af / 802.3at / PASSIVE
  • Sprawność: 92% @90W
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie termiczne (OHP): TAK
  • Hermetyczny: TAK
  • Klasa szczelności: IP56
  • Temperatura pracy: -25...+40 °C
  • Wymiary: 190 x 140 x 70 mm
  • Waga: 710 g
  • Gwarancja producenta: 24 miesiące
Dużo
Czas realizacji:
24h
584,25 zł
netto: 475,00 zł

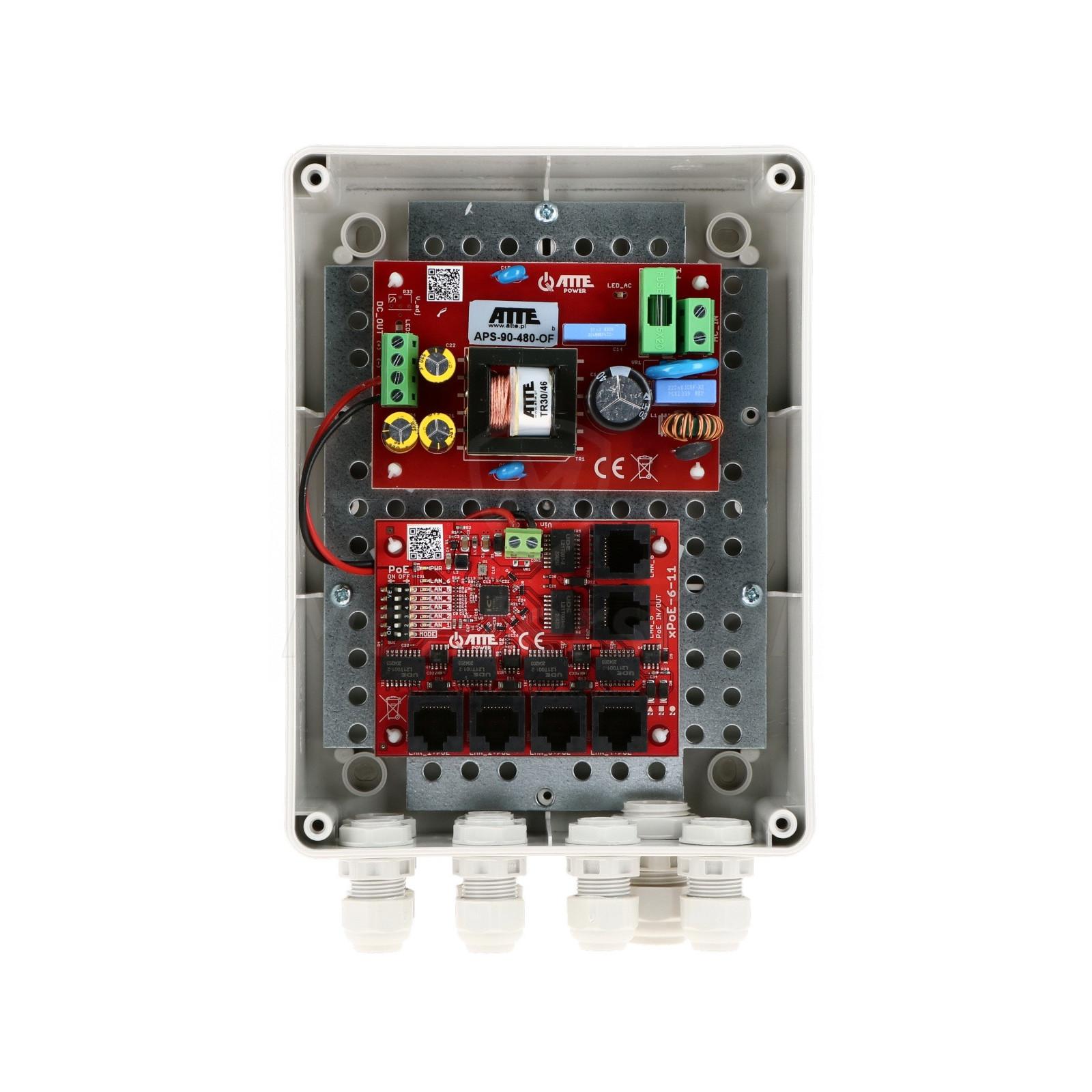

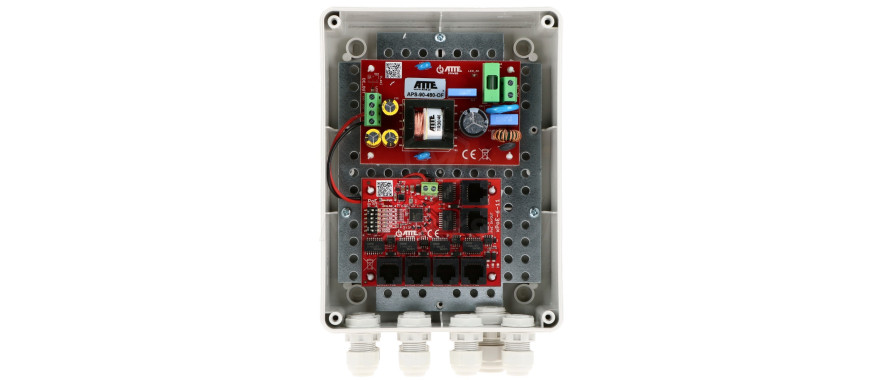

IP-5-11-M2 - otwarta obudowa

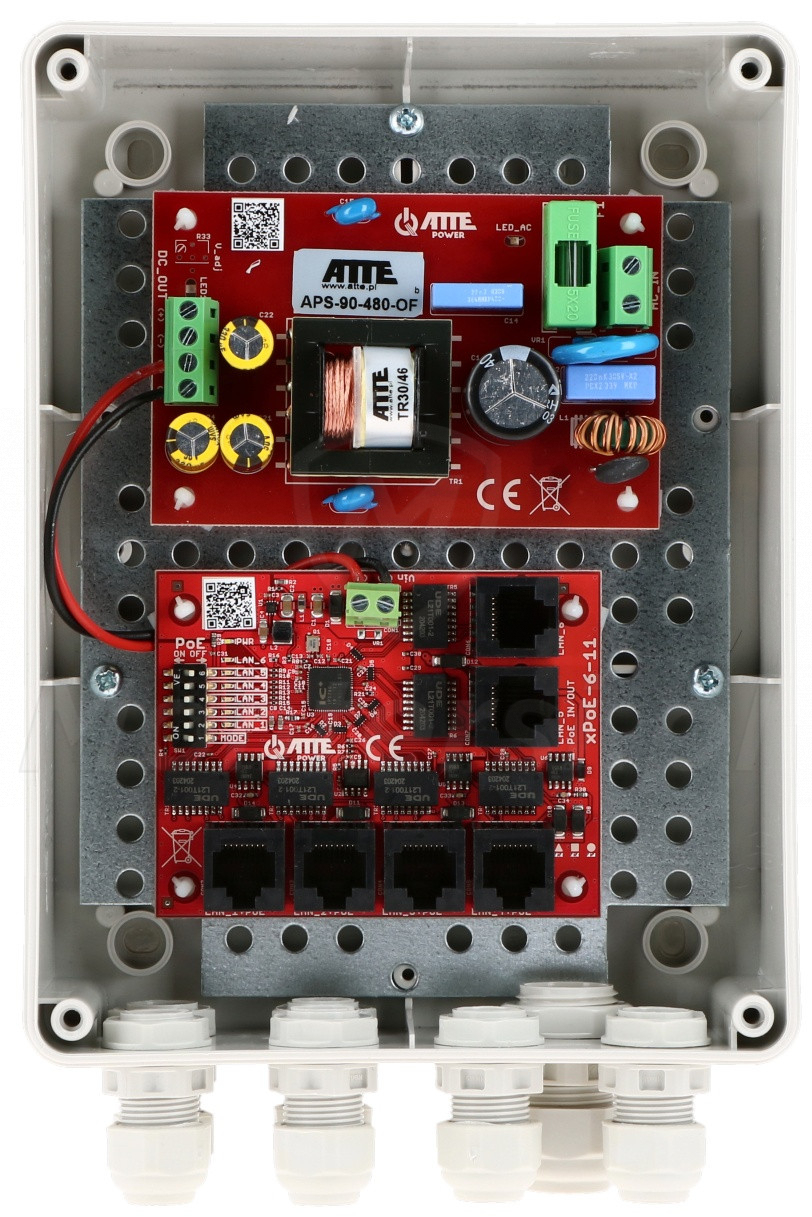

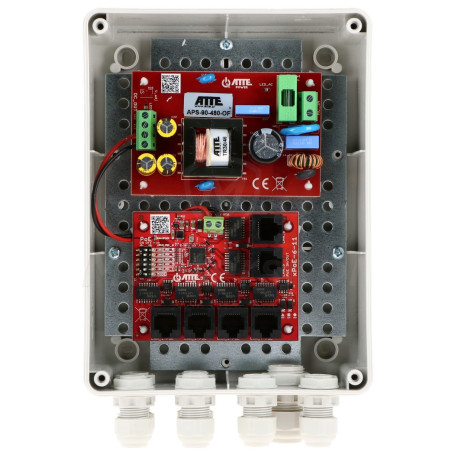

  • IP-5-11-M2 - otwarta obudowa

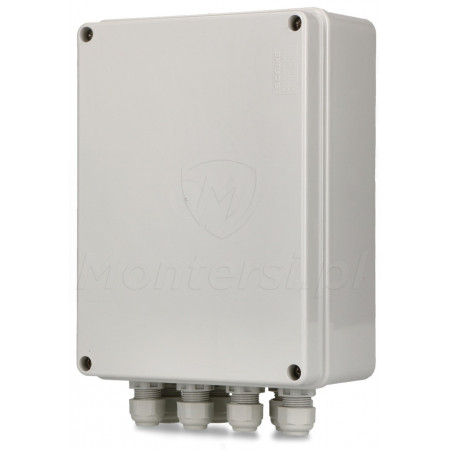

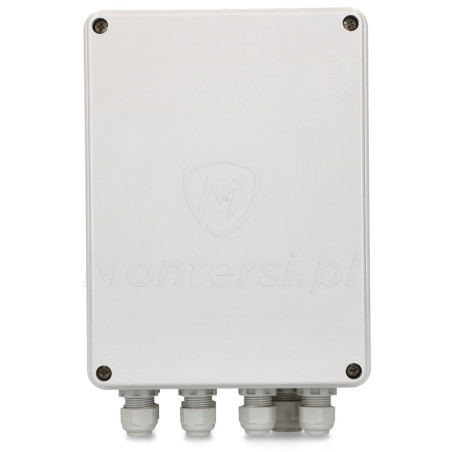

  • IP-5-11-M2 - front
  • IP-5-11-M2 - tył

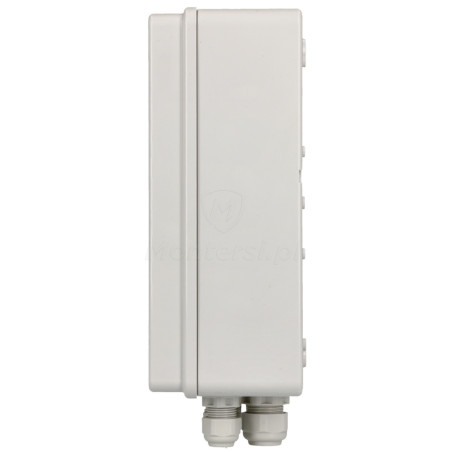

  • IP-5-11-M2 - bok

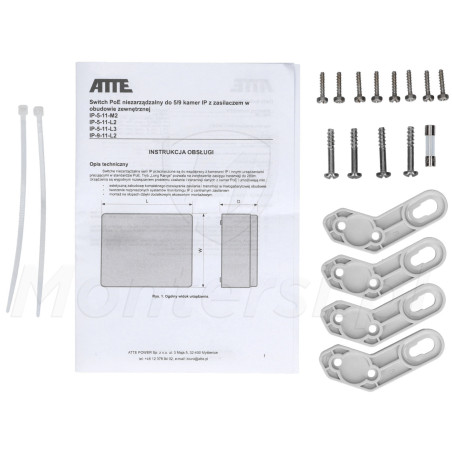

  • IP-5-11-M2 - komplet montażowy

IP-5-11-M2 - Gotowy zestaw zasilania, dedykowany do pracy w systemie monitoringu IP (zasilanie max. 5 kamer IP PoE). Ze względu na możliwość pracy w trybie "Long Range", sprawdza się on świetnie w rozległych systemach monitoringu. Jest on świetnym wyborem do realizacji zasilania kamer zamontowanych np. na parkingu lub innym otwartym placu. W skład zestawu wchodzą:

  • Zasilacz impulsowy APS-90-480-OF
  • 1 switch PoE xPoE-6-11-OF
  • Obudowa ABOX-M2

Do cech charakterystycznych zestawu zasilania IP-5-11-M2 można zaliczyć:

  • Wbudowane 5 portów PoE fast ethernet i 1 port UPLINK fast ethernet
  • Możliwość zasilania do 5 odbiorników PoE 802.3af / 802.3at / PASSIVE
  • Możliwość pracy w trybie "Long Range" (max. zasięg do 280 m)
  • Elektroniczne zabezpieczenie każdego portu PoE
  • Zasilanie urządzeń elektrycznych o maksymalnym poborze mocy 96 W (moc wyjściowa zasilacza)
  • Wysoka sprawność zasilaczy, na poziomie > 90%
  • Szczelna obudowa zewnętrzna IP56
  • Możliwość rozbudowy systemu zasilania przez dołączenie dodatkowych switchy serii xPoE / IP oraz IPB / IPUPS

Parametry techniczne:

Parametry techniczne:

  • Napięcie zasilania: 180 - 240 V AC
  • Napięcie wyjściowe: 48 V
  • Moc zasilacza (max): 96 W
  • Ilość wyjść: 5 PoE 802.3af / 802.3at / PASSIVE
  • Sprawność: 92% @90W
  • Zabezpieczenie przeciwzwarciowe (SCP): TAK
  • Zabezpieczenie termiczne (OHP): TAK
  • Hermetyczny: TAK
  • Klasa szczelności: IP56
  • Temperatura pracy: -25...+40 °C
  • Wymiary: 190 x 140 x 70 mm
  • Waga: 710 g
  • Gwarancja producenta: 24 miesiące

Switch xPoE-6-11-OF:

xPoE-6-11-OF - 6-portowyniezarządzalny switch PoE, dedykowany do pracy w systemie monitoringu IP. Niezawodny, prosty w obsłudze i uniwersalny, umożliwia transmisję danych i zasilenie do 5 kamer IP PoE. Do elementów wyróżniających switcha można zaliczyć:

  • Wbudowane 5 portów PoE fast ethernet (10 / 100 Mb/s), dedykowanych do odbiorników PoE 802.3af / 802.3at / PASSIVE
  • Wbudowany 1 port UPLINK fast ethernet (10 / 100 Mb/s), umożliwiające podłączenie urządzeń zewnętrznych takich jak np. rejestrator NVR, router lub kolejny switch
  • Moc na pojedynczym porcie PoE: 40 W (70 W na porcie LAN_5 PoE IN/OUT)
  • Możliwość pracy w trybie Long Range - max. zasięg do 280 m
  • Niezależne zabezpieczenie elektroniczne każdego kanału PoE
  • Możliwość wyłączenia zasilania na portach PoE
  • Optyczna sygnalizacja zasilania i transmisji danych
  • Konstrukcja typu Open Frame

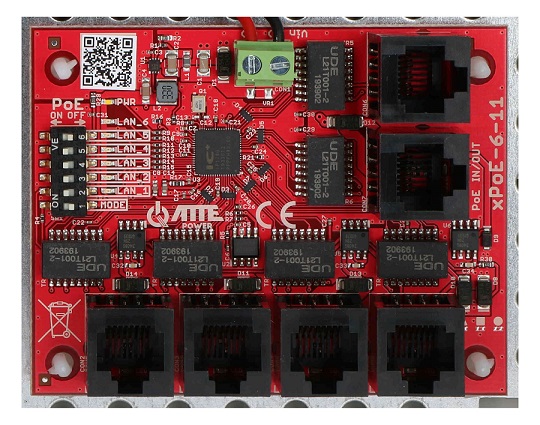

xPoE-6-11

Technologia PoE

Wygodny sposób zasilania kamer

Technologia Power over Ethernet umożliwia jednoczesną transmisję danych i zasilanie kamer PoE po tym samym przewodzie UTP. Ta prosta właściwość niesie ze sobą wiele zalet, do których można zaliczyć:

  • Poprawia elastyczność lokowania punktów dostępowych, które nie muszą znajdować się w pobliżu źródła zasilania
  • Zmniejsza ilość przewodów niezbędnych do prawidłowego montażu kamer, co może znacznie ułatwić i przyspieszyć proces montażu systemu monitoringu
  • Nie wymaga żadnej dodatkowej konfiguracji - po podłączeniu kamery PoE do switcha, ten automatycznie rozpocznie jej zasilanie

Tryb Long Range

Skuteczne zasilanie odległych kamer

Cechą charakterystyczną switcha xPoE-6-11-OF jest możliwość pracy w tzw. trybie Long Range. Pracując w trym trybie, switch może realizować zasilanie kamer IP PoE na odległość dochodzącą nawet do 280 m. Dzięki czemu można go wykorzystać do realizacji zasilania rozległych systemów monitoringu IP. Przykładowo systemu monitoringu parkingu lub placu. Tryby pracy:

  • Standard - zasięg transmisji do 100 m na wszystkich portach PoE
  • Long Range - zasięg transmisji do 280 m na portach LAN_1...LAN_4 (100 m na LAN_5)

Bezpieczniki elektroniczne

Ochrona podłączonych kamer przed uszkodzeniem

Wszystkie porty PoE są zabezpieczone przy pomocy bezpieczników elektronicznych. Jeżeli natężenie prądu na dowolnym porcie przekroczy dopuszczalny poziom, gwałtownie zwiększają one swoją rezystancje. Uniemożliwiają w ten sposób dalszy wzrost natężenia prądu, przez co chronią podłączone kamery przed spaleniem. Zabezpieczenia elektroniczne zapewniają ciągłość pracy całego systemu w sytuacji zwarcia lub przeciążenia na pojedynczym kanale. Gdy awaria minie, switch automatycznie wraca do normalnego trybu pracy.

Zasilacz APS-90-480-OF:

APS-90-480-OF - Impulsowy zasilacz sieciowy 48 V DC, dedykowany do realizacji zasilania kamer IP PoE (przy współpracy z odpowiednim switche PoE). Zbudowany z wysokiej jakości elementów, cechuje się niezawodnością i stabilnymi pracy. Przez co sprawdza się on świetnie jako element systemu monitoringu CCTV. Do elementów wyróżniających zasilacza można zaliczyć:

  • Wysokosprawna przetwornica impulsowa, zapewniająca izolację pomiędzy siecią 230 V AC, a wyjściem zasilacza
  • Wysoka sprawność >90%, dzięki której zasilacz nie nagrzewa się do wysokich temperatur
  • Odporność na zwarcia i przeciążenia
  • Odporność na przepięcia zarówno po stronie sieci 230 V AC i wyjścia zasilacza
  • Konstrukcja typu Open Frame, umożliwiająca zabudowę zasilacza w praktycznie dowolnej obudowie

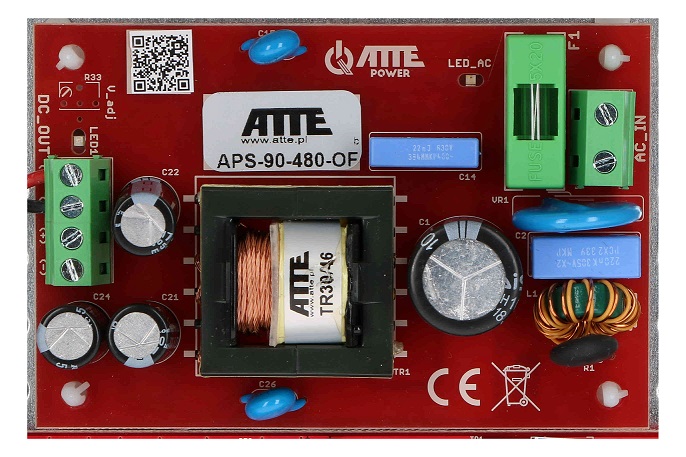

APS-90-480-OF

Obudowa ABOX-M2:

ABOX-M2 - Szczelna obudowa zewnętrzna, w klasie szczelności IP56. Wykonana z wysokiej jakości tworzywa sztucznego, cechuje się odpornością na wpływ czynników pogodowych i odpornością na promieniowanie UV. Dzięki czemu może być montowana zarówno we wnętrzu, jak i na zewnątrz budynku. Do elementów wyróżniających obudowy można zaliczyć:

  • Ochrona przed pyłem i strugami wody lanymi bezpośrednio na obudowę (IP56)
  • Duża ilość przepustów kablowych z dławicami M16 (6x) i M20 (1x)
  • Wewnętrzna blacha montażowa ze specjalnym otworowaniem w rastrze 10.8 mm
  • Możliwość zachowania zapasu kabli wewnątrz obudowy
  • Pokrywa i obudowa połączone żyłką
  • Montaż natynkowy
