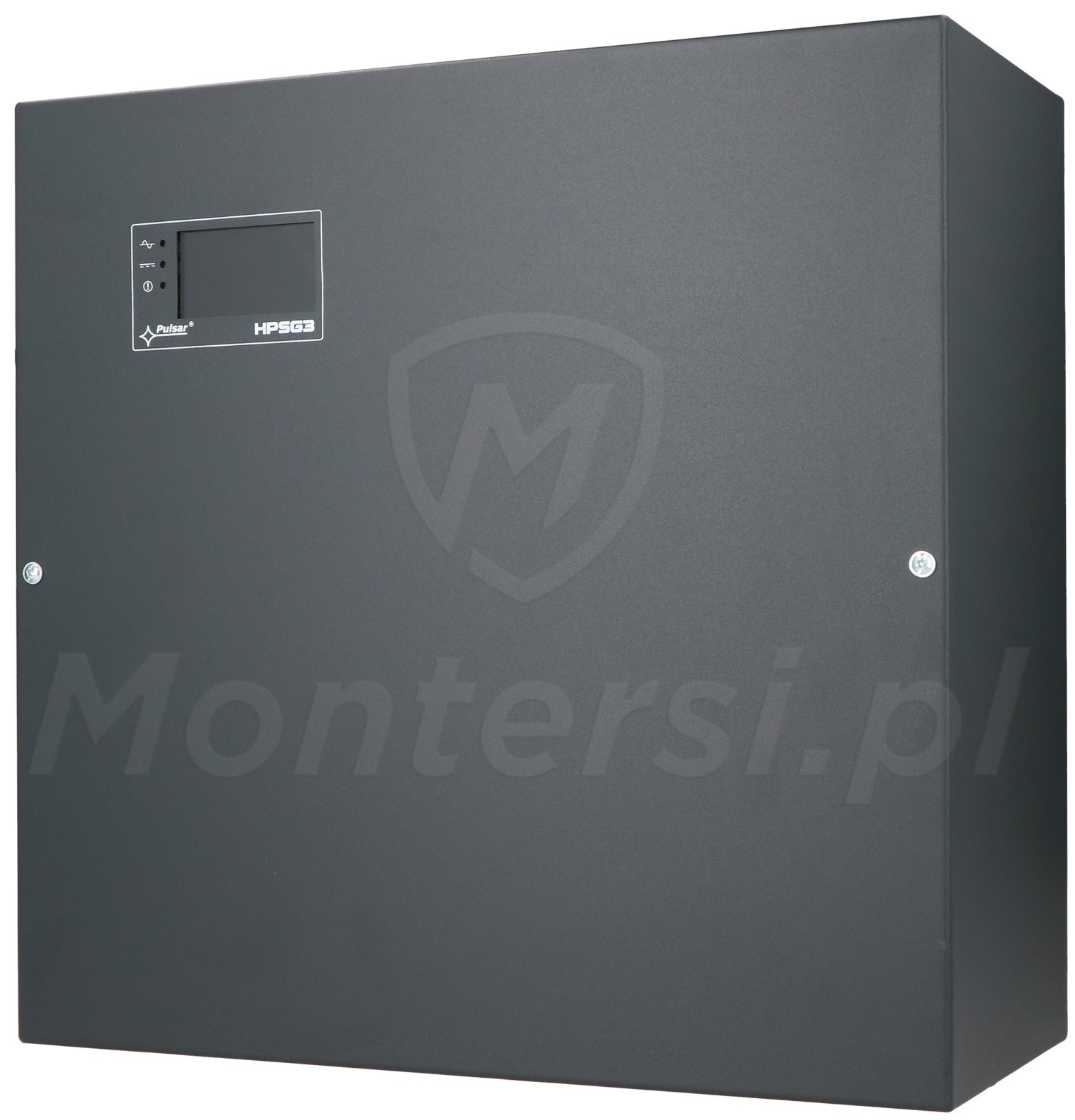

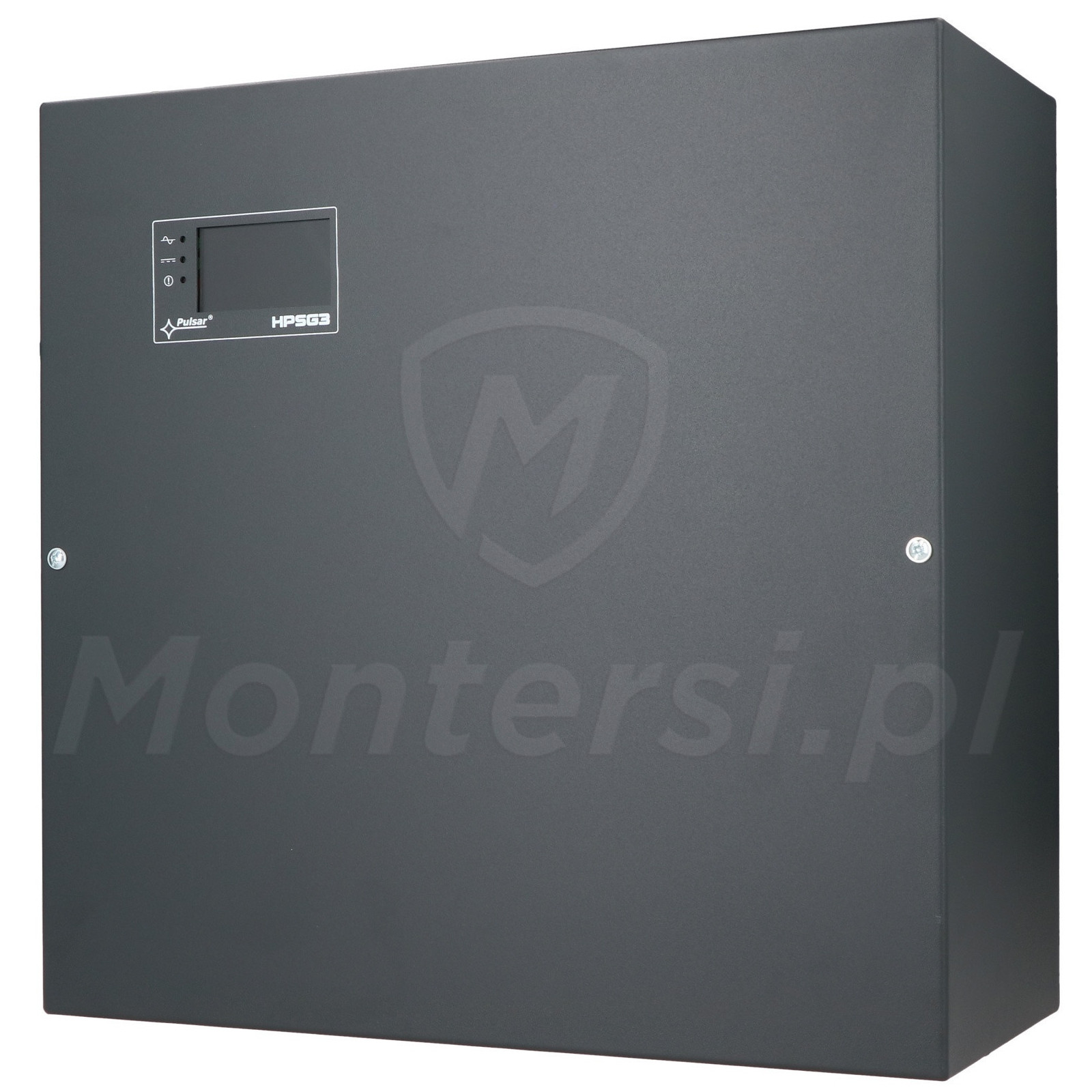

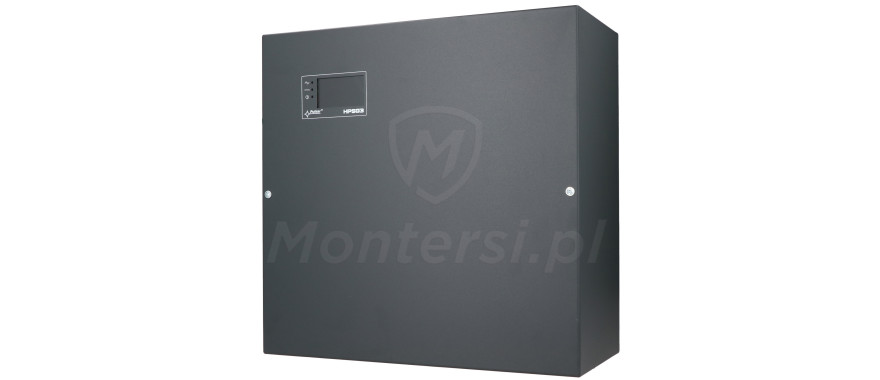

HPSG3-24V5A-D-LCD - Zasilacz buforowy 27.6 V DC / 5 A, Grade 3

HPSG3-24V5A-D-LCD - Impulsowy zasilacz buforowy, dedykowany do zasilania urządzeń 27.6 V DC. Niezawodny, uniwersalny i wydajny, znajduje zastosowanie w rozwiązaniach systemów CCTV, SSWiN, KD, wideodomofonów i nie tylko. Wyposażony w wyświetlacz umożliwiający szybkie sprawdzenie parametrów zasilacza. Sumaryczna wydajność prądowa zasilacza wynosi 5 A. Co oznacza, że podana jest suma prądu podłączonego do zasilacza oraz prądu ładowania akumulatora:

Prąd ładowania: 1.8 A / prąd wyjściowy: 3.2 A

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

HPSG3-24V5A-D-LCD jest zasilaczem buforowym, do którego można podłączyć akumulator podtrzymujący. Po jego zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

• Kontrola ładowania i konserwacji akumulatorów
• Kontrola ciągłości obwodu akumulatora
• Pomiar rezystancji obwodu akumulatorów
• Kontrola napięcia wyjściowego
• Dynamiczny test akumulatora (~ 5 min)
• Funkcja start, umożliwiająca manualne załączenie zasilacza z akumulatora
• Wyjście awarii zbiorczej EXT-IN
• Zabezpieczenie przed nadmiernym rozładowanie akumulatora UVP (odłączenie zacisków gdy U < 20V +/-0.5 V)
• Zabezpieczenie przed zwarciem SCP
• Zabezpieczenie przed odwrotnym podłączeniem akumulatora

Dodatkowe zabezpieczenia zasilacza HPSG3-24V5A-D-LCD:

• Zabezpieczenie przeciążeniowe OLP - 105% - 150% mocy zasilacza (automatyczny powrót)
• Zabezpieczenie nadnapięciowe OVP (U > 32 V +/- 2 V, automatyczny powrót)
• Zabezpieczenie przed przeciążaniem (105 - 150% mocy zasilacza, automatyczny powrót)

Sprawność 86%

Stabilne parametry pracy ciągłej

Zasilacz HPSG3-24V5A-D-LCD cechuje się stosunkowo wysoką sprawnością, na poziomie 86%. Co oznacza, że przy transformacji napięcia, jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Wbudowany wyświetlacz

Podgląd parametrów

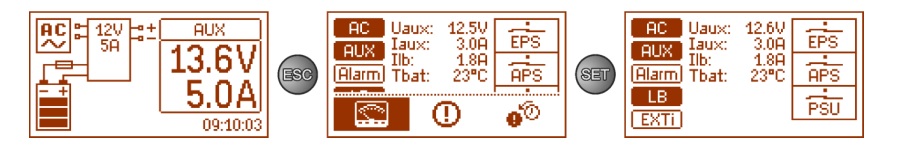

Zasilacz został wyposażony w wyświetlacz LCD umożliwiający odczyt parametrów pracy zasilacza. Pod wyświetlaczem umieszczono przyciski, które pozwalają na szybkie poruszanie się po menu urządzenia. Zasilacz umożliwia sprawdzenie:

• Bieżące parametry pracy zasilacza
• Bieżące awarie zasilacza
• Historię zdarzeń

Wyjścia techniczne

Sygnalizacja awarii zasilacza

Zasilacz jest również wyposażony w trzy wyjścia techniczne, służące do sygnalizacji nieprawidłowego działania zasilacza. Model HPSG3-24V5A-D-LCD posiada wyjścia typu OC, służące do:

• Sygnalizacji awarii akumulatora (wyjście APS)
• Sygnalizacji awarii zasilacza (wyjście PSU )
• Sygnalizacja awarii zasilania AC (wyjście AC)

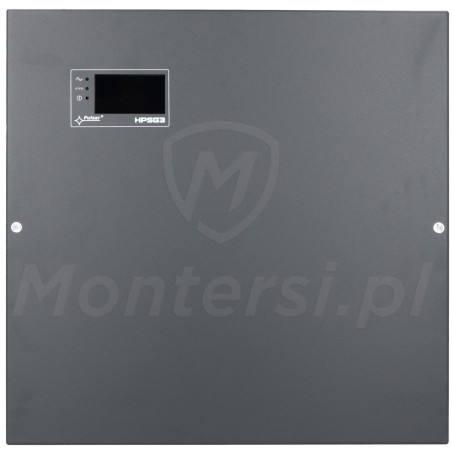

Natynkowa obudowa

Dodatkowe zabezpieczenie i wygodny montaż zasilacza

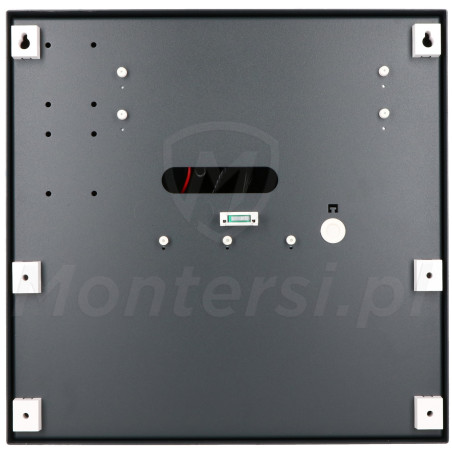

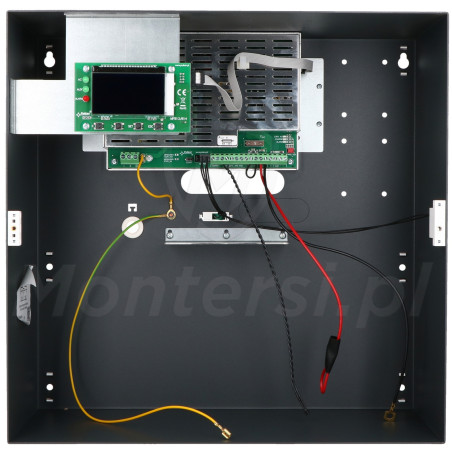

Zasilacz umieszczono w obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę przed ingerencją osób trzecich i umożliwia montaż zasilacza na ścianie, w dogodnym dla użytkownika miejscu. Do cech charakterystycznych obudowy można zaliczyć:

• Stopień ochrony IP44
• Zamykanie: skręcana
• Miejsce na 2 akumulatory SLA 40 Ah o wymiarze: 404 x 178 x 172 mm
• Zabezpieczenie antysabotażowe przed otwarciem obudowy
• Możliwość montażu na słupie (wymaga zastosowania blachy montażowej OZB4)
