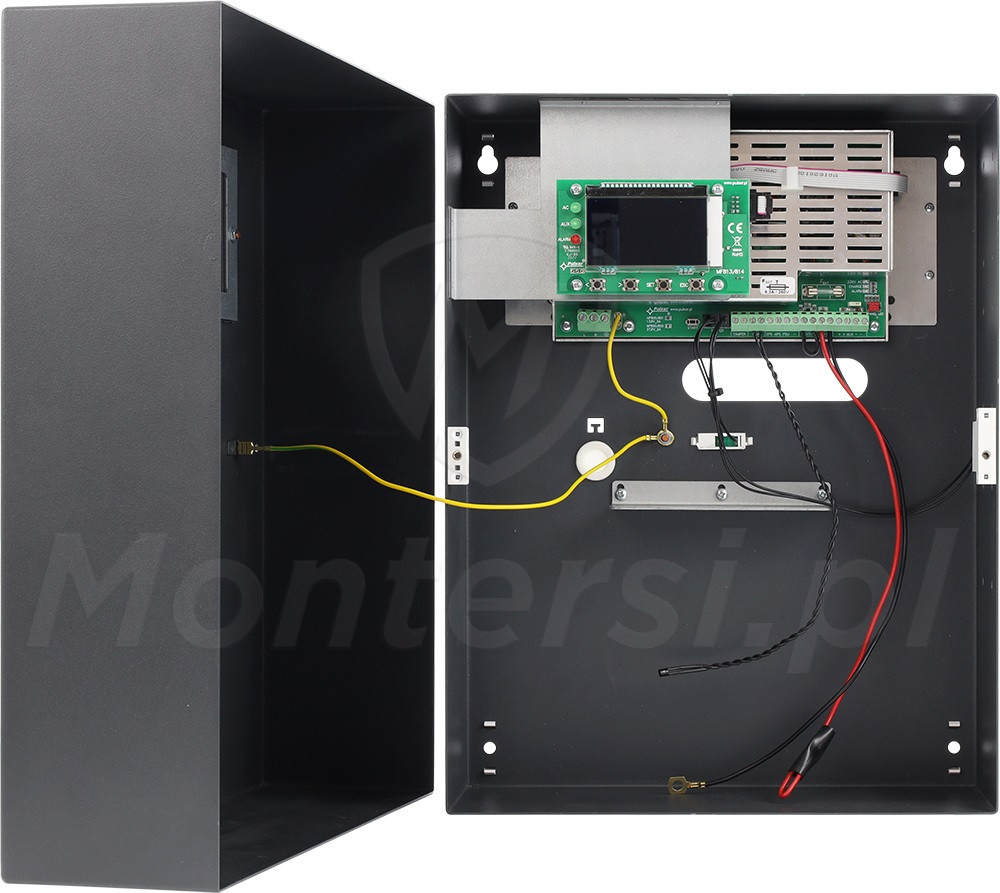

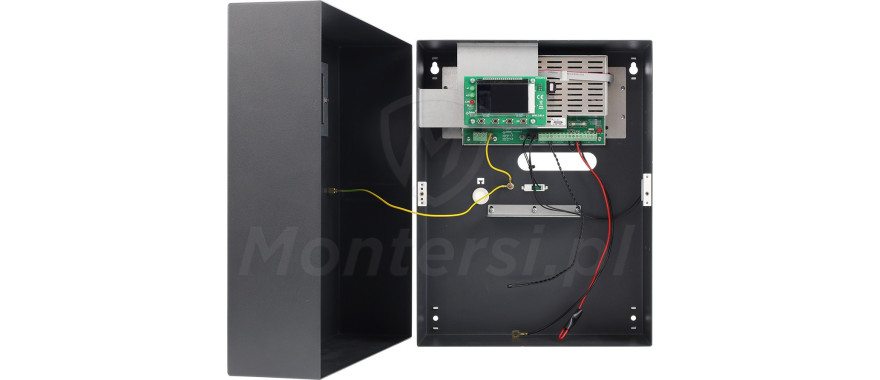

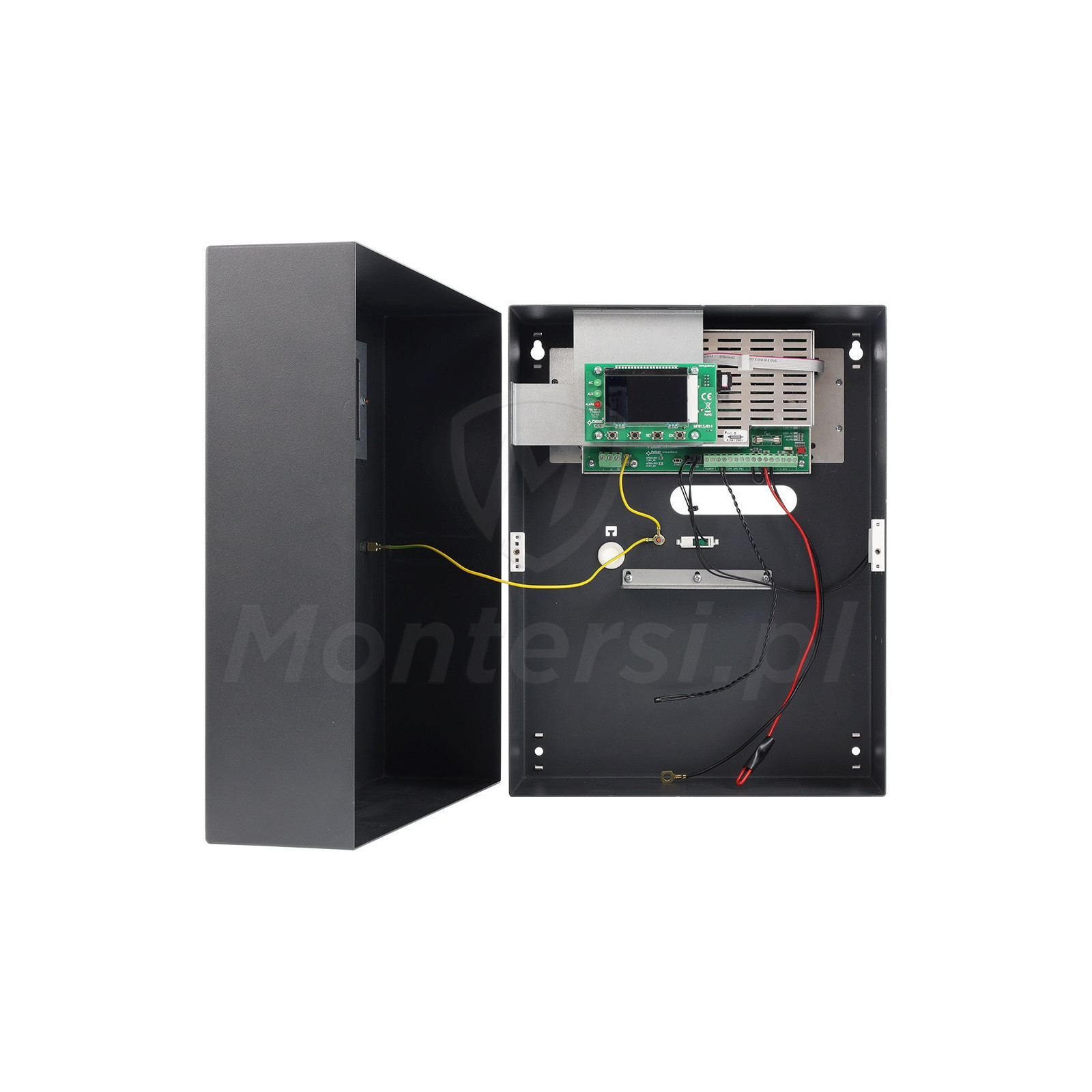

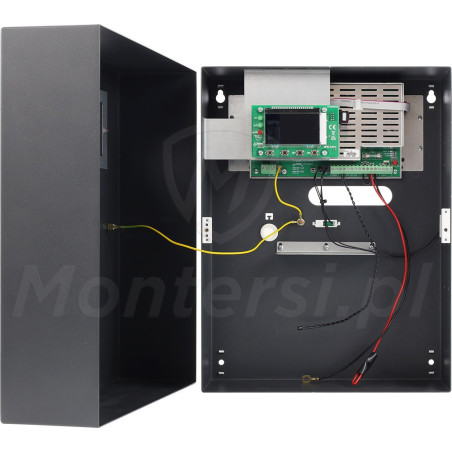

HPSG3-12V5A-C-LCD - Zasilacz buforowy 13.8 V DC / 5 A, Grade 3

Kod: 35893

Parametry techniczne:

Napięcie zasilania: 200 - 240 V AC
Napięcie wyjściowe: 11 - 13.8 V DC
Prąd wyjściowy (max): 5.5 A
Zgodność z EN 50131-6: TAK
Moc wyjściowa: 76 W
Sprawność: 82%
Dedykowany akumulator: 17 - 20 Ah
Prąd ładowania akumulatora: 0.8 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK

Mało

Czas realizacji:

24h

1 722,00 zł

netto: 1 400,00 zł

Darmowa dostawa

Opis produktu
Załączniki

HPSG3-12V5A-C-LCD - Impulsowy zasilacz buforowy, dedykowany do zasilania urządzeń 13.8 V DC, o maksymalnym poborze prądu 4.7 A. Niezawodny, uniwersalny i wydajny, znajduje zastosowanie w rozwiązaniach systemów CCTV, SSWiN, KD, wideodomofonów i nie tylko. Wyposażony w wyświetlacz umożliwiający szybkie sprawdzenie parametrów zasilacza. Do elementów wyróżniających zasilacza HPSG2H-12V5A-C można zaliczyć:

Zgodność z normą alarmową EN50131-6:2017 Grade 2
Zgodność z normą kontroli dostępu EN60839-11-2:2015+AC:2015
Zakres napięcia zasilania: 200 - 240 V AC
Napięcie wyjściowe: 11 - 13.8 V @ praca buforowa / 10 - 13.8 V @ praca bateryjna
Wysoka sprawność na poziomie 82%
Wbudowane wyjścia techniczne: EPS - awaria sieci AC / APS - awaria akumulatora
Prąd ładowania akumulatora: 0.8 A
Natynkowa obudowa z miejscem na akumulator SLA 17 Ah (304 x 166 x 94 mm)
Możliwość zdalnego monitoringu przez sieć LAN, RS485

Sumaryczna wydajność prądowa zasilacza wynosi 5.5 A. Co oznacza, że w podana jest suma prądu podłączonego do zasilacza oraz prądu ładowania akumulatora:

Prąd ładowania: 0.8 A / prąd wyjściowy: 4.7 A

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 200 - 240 V AC
Napięcie wyjściowe: 11 - 13.8 V DC
Prąd wyjściowy (max): 5.5 A
Zgodność z EN 50131-6: TAK
Moc wyjściowa: 76 W
Sprawność: 82%
Dedykowany akumulator: 17 - 20 Ah
Prąd ładowania akumulatora: 0.8 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Kontrola procesu ładowania akumulatora: TAK
Wyjścia techniczne: TAK
Zabezpieczenie antysabotażowe: TAK
Klasa szczelności: IP44
Klasa środowiskowa: II
Temperatura pracy: -10...+40 °C
Wymiary: 314 x 408 x 110 mm
Waga: 6.5 kg
Gwarancja producenta: 24 miesiące od daty produkcji

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

HPSG3-12V5A-C-LCD jest zasilaczem buforowym, do którego można podłączyć akumulator podtrzymujący. Po jego zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatora. Do dodatkowych zalet obwodu akumulatora można zaliczyć:

Kontrola ładowania i konserwacji akumulatora
Kontrola ciągłości obwodu akumulatora
Dynamiczny test akumulatora (~ 5 min)
Prąd ładowania akumulatora: 1 A / 2 A (wybierany przy pomocy zwory)
Funkcja start, umożliwiająca manualne załączenie zasilacza z akumulatora
Zabezpieczenie przed nadmiernym rozładowanie akumulatora UVP (odłączenie zacisków gdy U < 9.5 V)
Zabezpieczenie przed zwarciem SCP i odwrotnym podłączeniem akumulatora (bezpiecznik topikowy)

Dodatkowe zabezpieczenia zasilacza HPSG2H-12V5A-C:

Zabezpieczenie przeciążeniowe OLP - 105% - 150% mocy zasilacza (automatyczny powrót)
Zabezpieczenie nadnapięciowe OVP - U > 19 V (zadziałania wymaga odłączenia napięcia zasilania na czas około 1 min)

Sprawność 82%

Stabilne parametry pracy ciągłej

Zasilacz HPSG3-12V5A-C-LCD cechuje się stosunkowo wysoką sprawnością, na poziomie 82%. Co oznacza, że przy transformacji napięcia, jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Wbudowany wyświetlacz

Podgląd parametrów

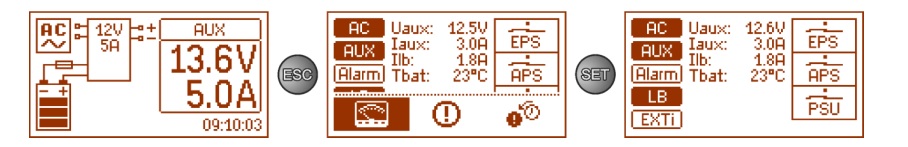

Zasilacz został wyposażony w wyświetlacz LCD umożliwiający odczyt parametrów pracy zasilacza. Pod wyświetlaczem umieszczono przyciski, które pozwalają na szybkie poruszanie się po menu urządzenia. Zasilacz umożliwia sprawdzenie:

Bieżące parametry pracy zasilacza
Bieżące awarie zasilacza
Historię zdarzeń

Wyjścia techniczne

Sygnalizacja awarii zasilacza

Zasilacz jest również wyposażony w wyjścia techniczne, służące do sygnalizacji nieprawidłowego działania zasilacza. Model HPSG2H-12V5A-C posiada wbudowane 2 wyjścia przekaźnikowe 1 A @ 30 V DC / 50 V AC, służące do:

Sygnalizacji awarii akumulatora (wyjście APS)
Sygnalizacji awarii zasilacza (wyjście PSU )

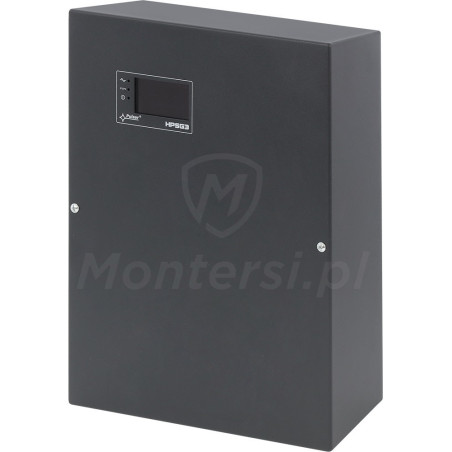

Natynkowa obudowa

Dodatkowe zabezpieczenie i wygodny montaż zasilacza

Zasilacz umieszczono w plastikowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę przed ingerencją osób trzecich i umożliwia montaż zasilacza na ścianie, w dogodnym dla użytkownika miejscu. Do cech charakterystycznych obudowy można zaliczyć:
