GNW24 - Gniazdo do czujki OSD23, 24V

Kod: 15870

Parametry techniczne:

Typ urządzenia: Gniazdo do czujki OSD23
Napięcie zasilania: 24V DC
Pobór prądu: NC - 12.5...25.5 mA, NO - 0.1...37 mA
Obudowa: Tworzywo sztuczne
Temperatura pracy: -25...+55 °C
Wymiary: Ø 102 x 21 mm
Waga: 51 g

Na zamówienie

Czas realizacji:

48h

45,51 zł

netto: 37,00 zł

Opis produktu
Załączniki

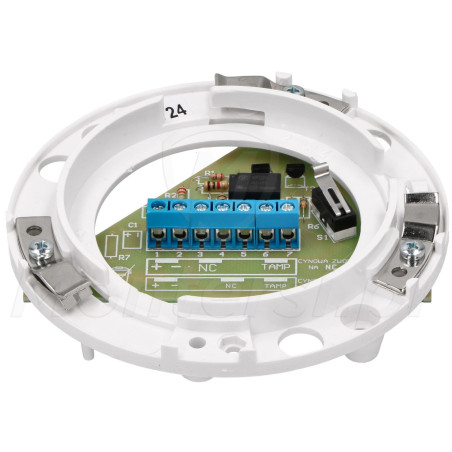

GNW24 - Sufitowe gniazdo montażowe do czujki dymu OSD23. Przy jego pomocy możliwe jest podłączenie czujki do dowolnej centrali systemu alarmowego, z linią dozorową 24 V. Z poziomu gniazda realizowane jest połączenie linii alarmowej, linii sabotażowej i zasilanie.

Parametry techniczne:

Parametry techniczne:

Typ urządzenia: Gniazdo do czujki OSD23
Napięcie zasilania: 24V DC
Pobór prądu: NC - 12.5...25.5 mA, NO - 0.1...37 mA
Obudowa: Tworzywo sztuczne
Temperatura pracy: -25...+55 °C
Wymiary: Ø 102 x 21 mm
Waga: 51 g

Wyjście NO/NC

Współpraca z większością central alarmowych

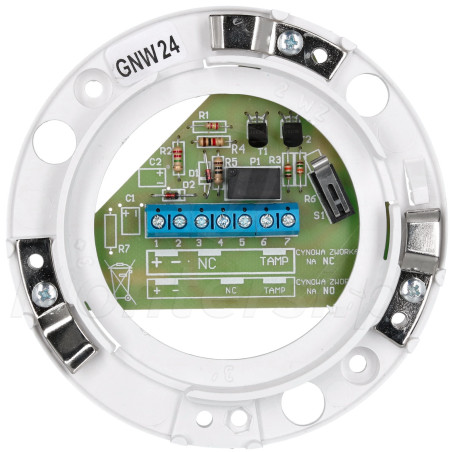

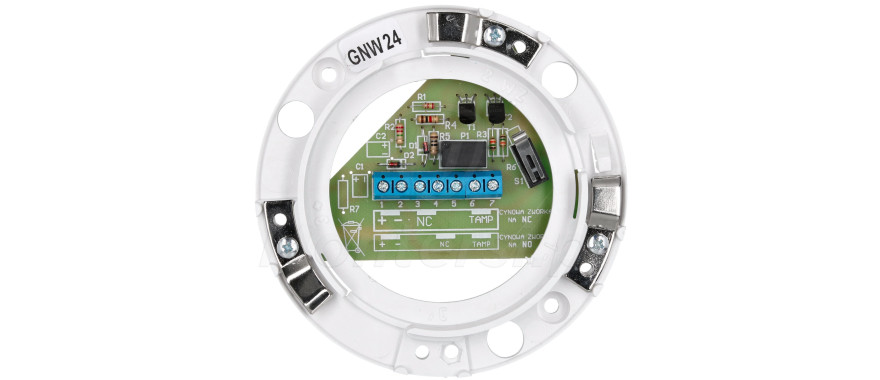

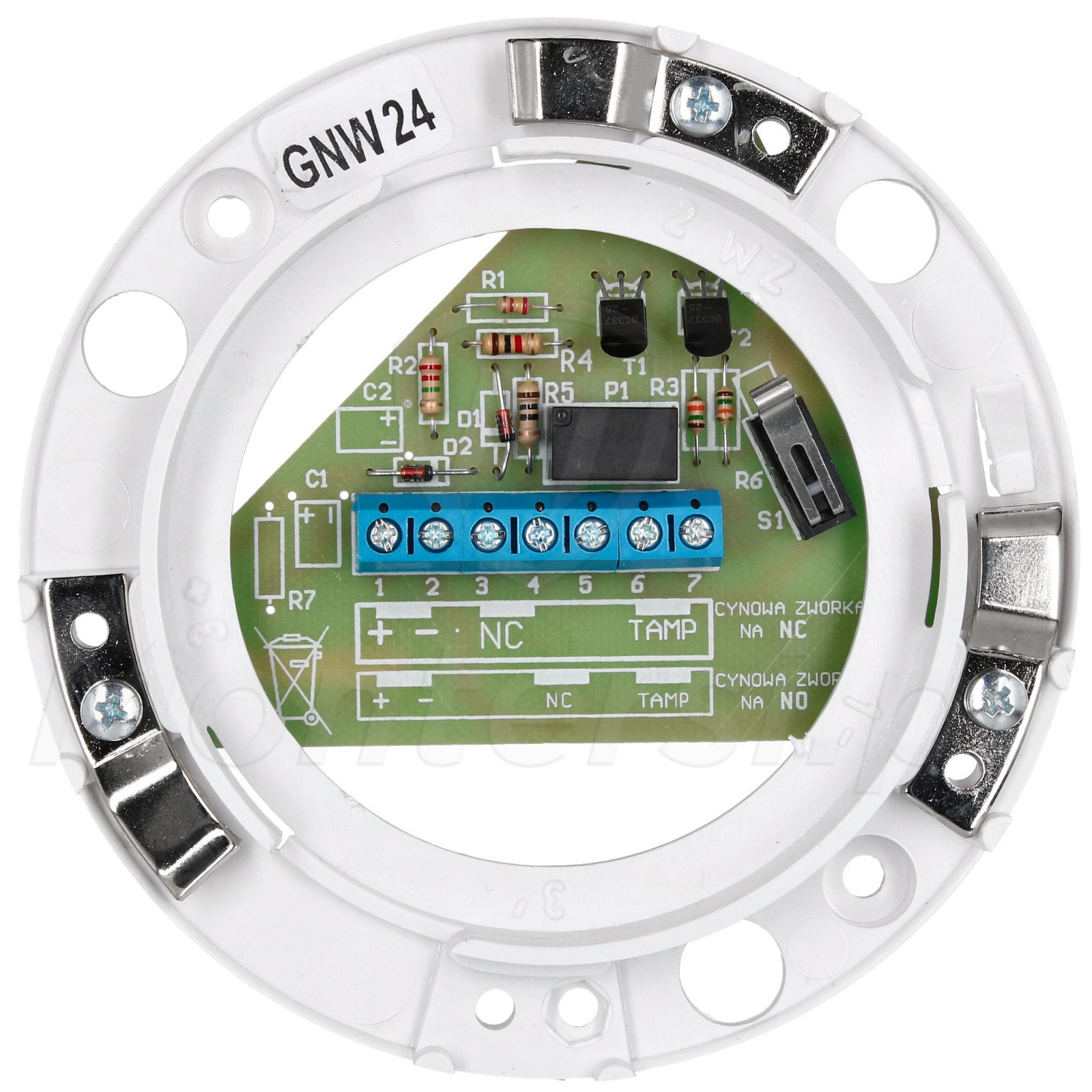

Na wyposażeniu gniazda znajdziemy klasyczne wyjścia typu NO / NC. Dzięki czemu jest ono kompatybilne z praktycznie każdą centralą systemu alarmowego. Gniazdo posiada również standardowy przełącznik sabotażowy TAMPER, typu NC. Pobór prądu:

Dozór - 12.5 mA NC, 0.1 mA NO
Alarm - 25.5 mA NC, 37 mA NO

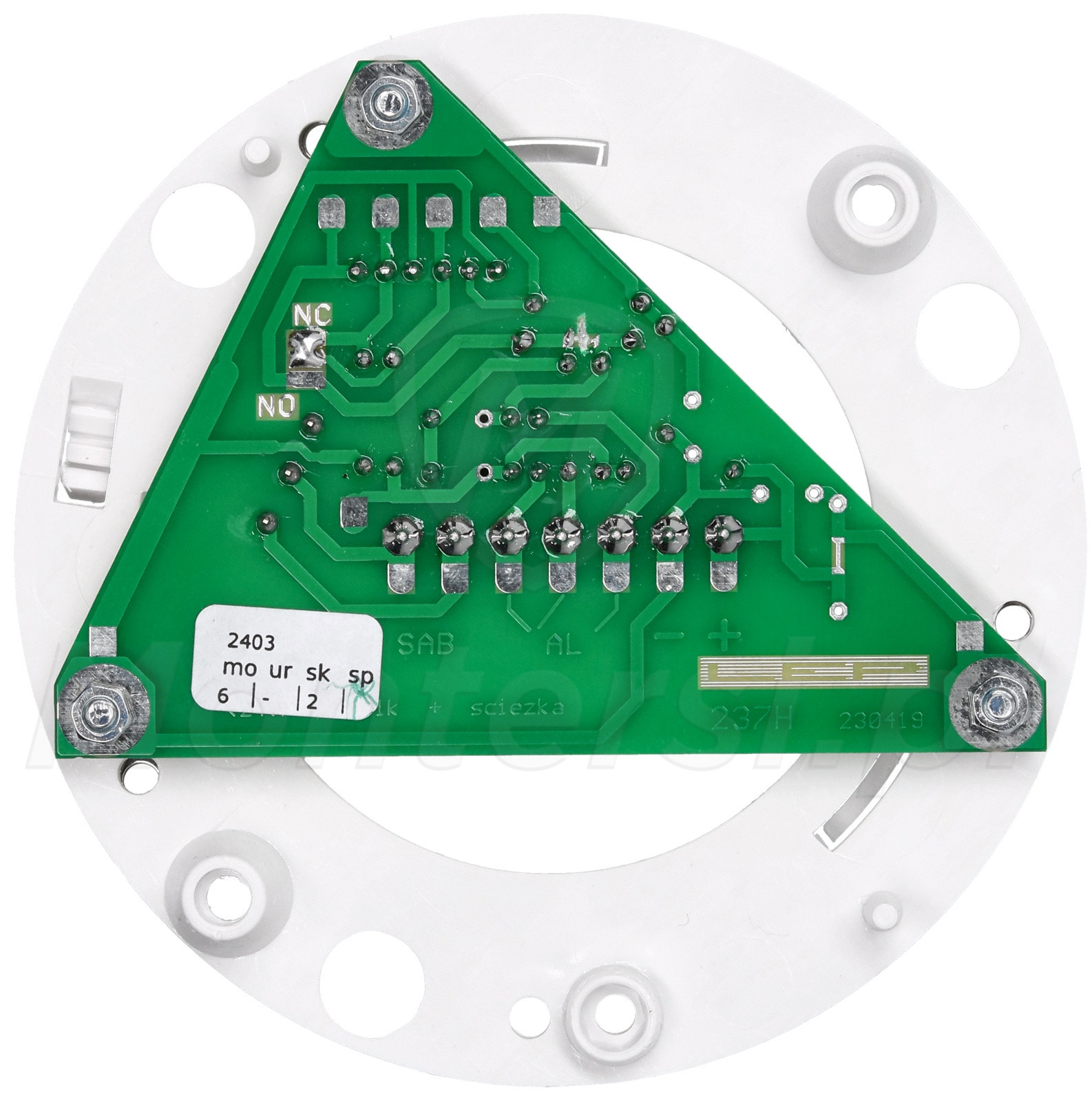

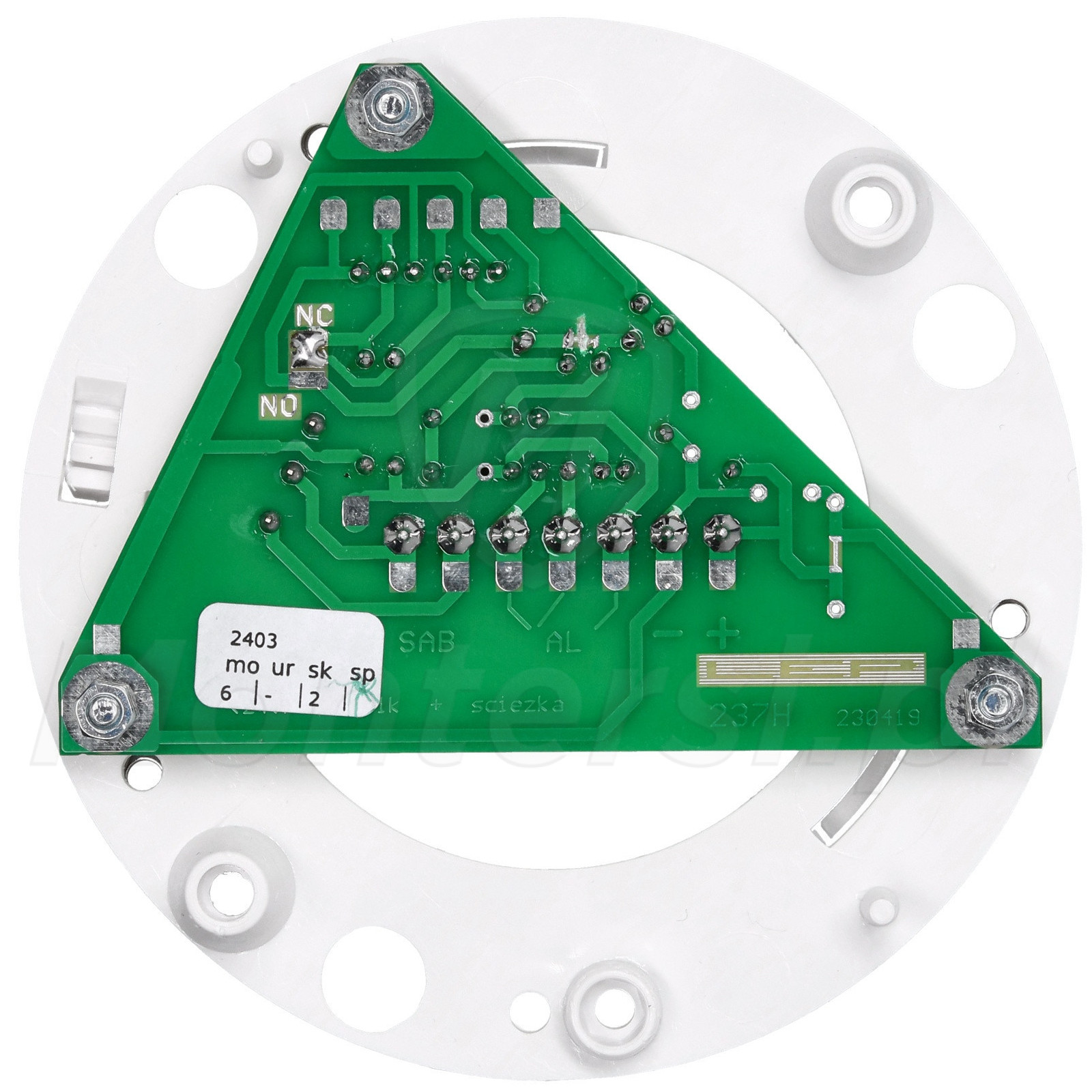

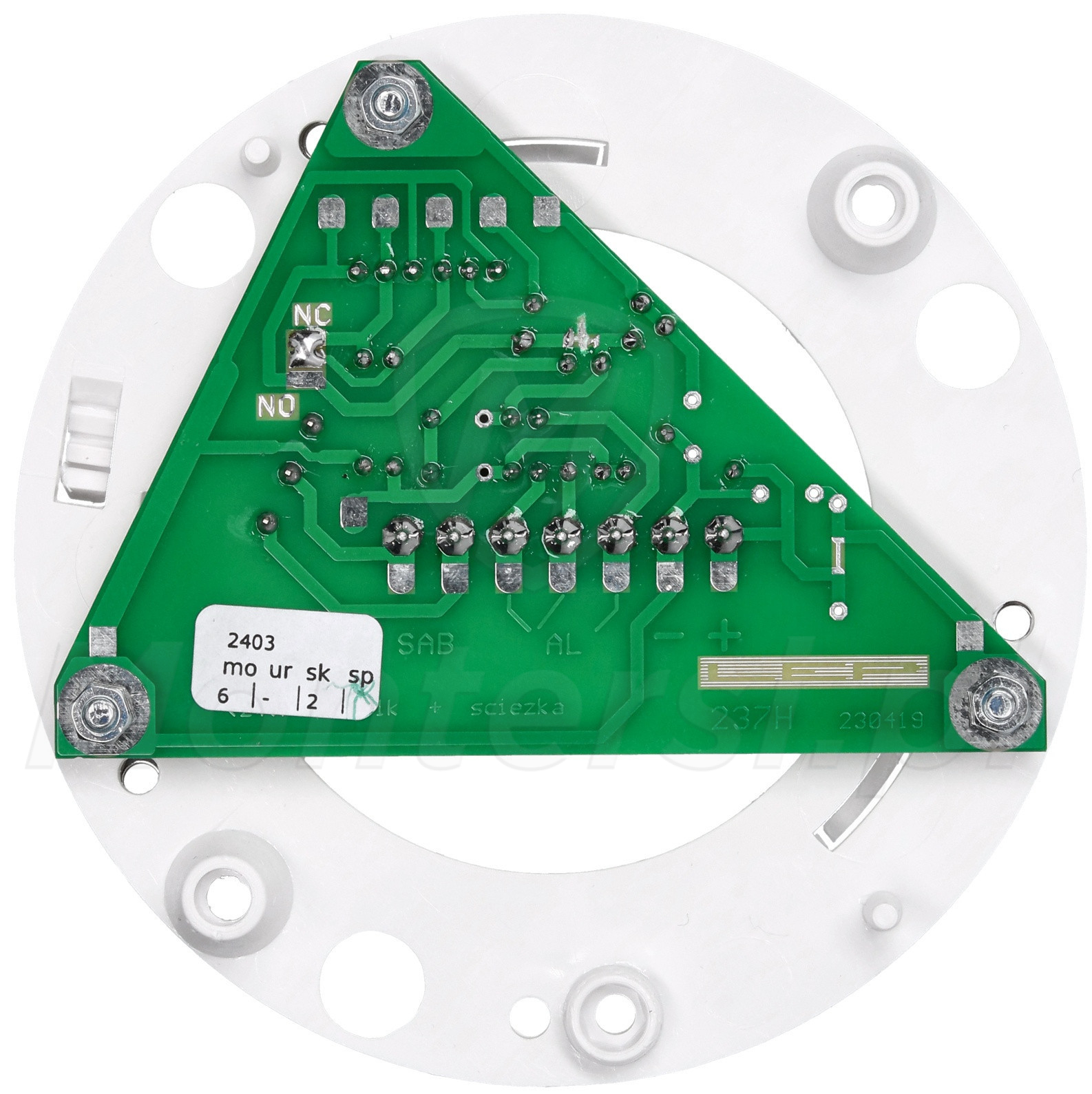

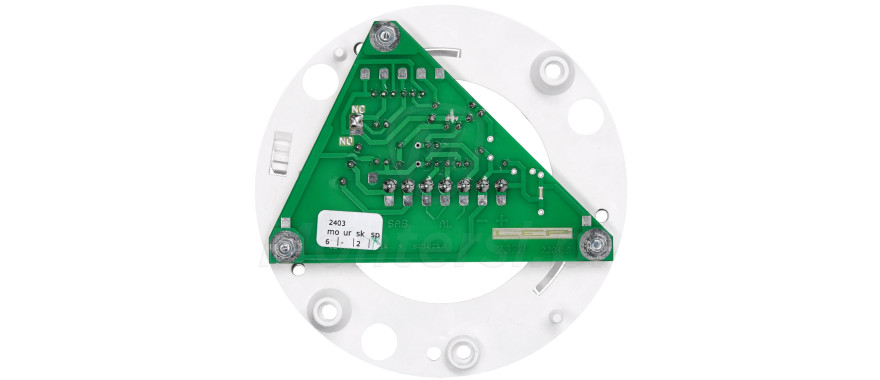

Wybór przełącznika NO lub NC jest dokonywany przy pomocy cynowej zwory, którą należy przylutować. Kotwica przekaźnika alarmowego zmienia pozycję na czas sygnalizacji obecności dymu przez czujkę OSD23.

Mechaniczna blokada czujki

Ochrona przed demontażem

GNW24 posiada specjalny mechanizm blokady czujki. Uniemożliwia on jej wypięcie bez zastosowania odpowiedniego kluczyka. Użytkownik może na stałe zrezygnować z mechanizmu blokowania, przez wyłamanie specjalnego zaczepu.
