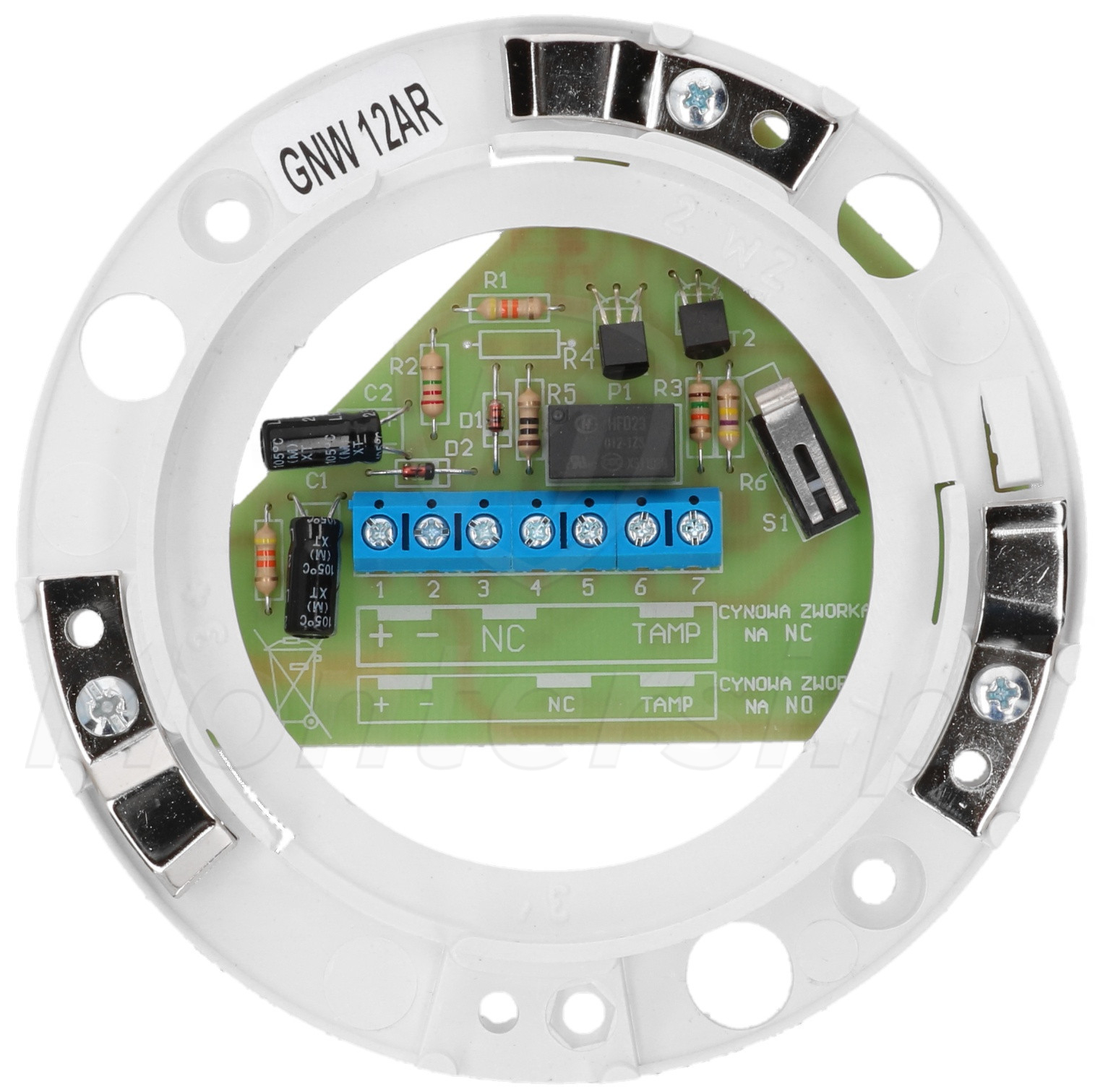

GNW12AR - Gniazdo do czujki OSD23, 12V, autoreset

Kod: 05104

Parametry techniczne:

Typ urządzenia: Gniazdo do czujki OSD23
Napięcie zasilania: 12V DC
Pobór prądu: NC - 12.5...8.5 mA, NO - 0.1...20.5 mA
Obudowa: Tworzywo sztuczne
Temperatura pracy: -25...+55 °C
Wymiary: Ø 102 x 21 mm
Waga: 67 g

Mało

Czas realizacji:

24h

26,47 zł

netto: 21,52 zł

Opis produktu
Załączniki

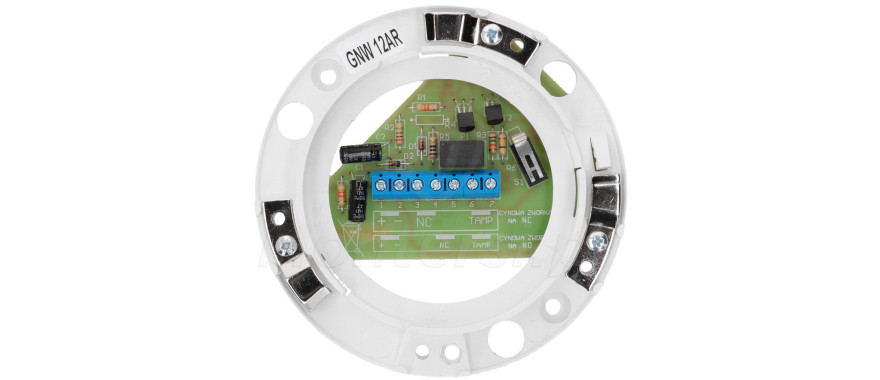

GNW12AR - Sufitowe gniazdo montażowe do czujki dymu OSD23. Przy jego pomocy możliwe jest podłączenie czujki do dowolnej centrali systemu alarmowego, z linią dozorową 12 V. Z poziomu gniazda realizowane jest połączenie linii alarmowej, linii sabotażowej i zasilanie. GNW12AR został wyposażony w funkcję autoresetu alarmu czujki, która wyłącza alarm po ustąpieni8u zadymienia.

Parametry techniczne:

Parametry techniczne:

Typ urządzenia: Gniazdo do czujki OSD23
Napięcie zasilania: 12V DC
Pobór prądu: NC - 12.5...8.5 mA, NO - 0.1...20.5 mA
Obudowa: Tworzywo sztuczne
Temperatura pracy: -25...+55 °C
Wymiary: Ø 102 x 21 mm
Waga: 67 g

Autoreset

Automatyczne wyłączenie alarmowania

Gniazdo posiada wbudowaną funkcję autoresetu alarmu czujki. GNW12AR zmienia pozycję kotwicy przekaźnika na ok 1. co 6s. Po ustąpieniu zadymienia kotwica wraca do pozycji monitorowania.

Ważne!

Gniazdo GNW12AR nie może pracować z czujkami dymu w odmianie R oraz MR.

Wyjście NO/NC

Współpraca z większością central alarmowych

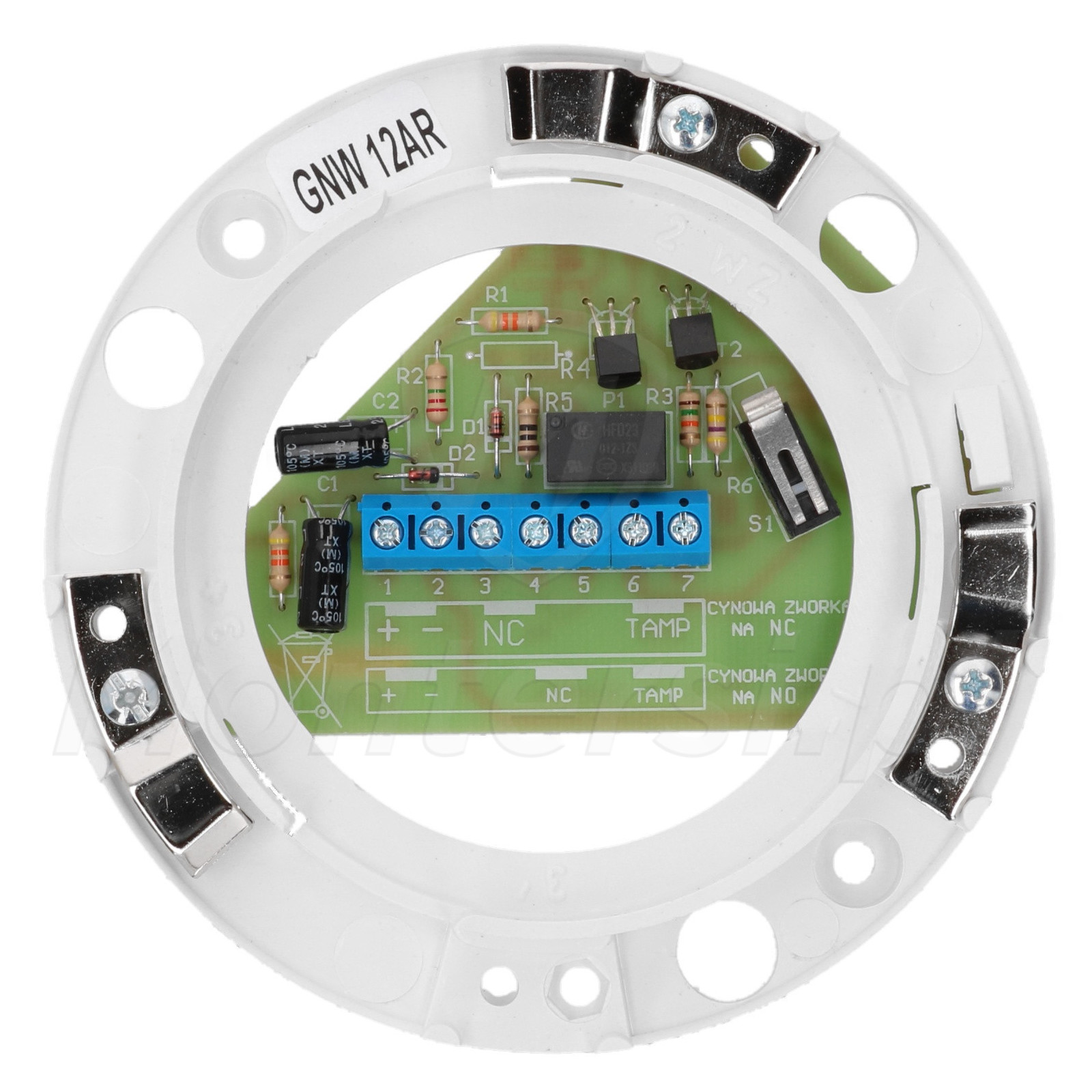

Na wyposażeniu gniazda znajdziemy klasyczne wyjścia typu NO / NC. Dzięki czemu jest ono kompatybilne z praktycznie każdą centralą systemu alarmowego. Gniazdo posiada również standardowy przełącznik sabotażowy TAMPER, typu NC. Pobór prądu:

Dozór - 12.5 mA NC, 0.1 mA NO
Alarm - 8.5 mA NC, 20.5 mA NO

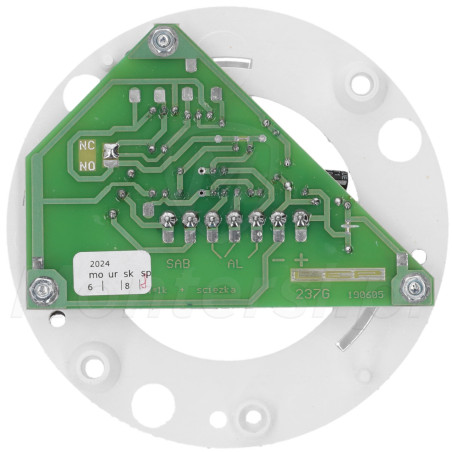

Wybór przełącznika NO lub NC jest dokonywany przy pomocy cynowej zwory, którą należy przylutować. Kotwica przekaźnika alarmowego zmienia pozycję na czas sygnalizacji obecności dymu przez czujkę OSD23.

Mechaniczna blokada czujki

Ochrona przed demontażem

GNW12 posiada specjalny mechanizm blokady czujki. Uniemożliwia on jej wypięcie bez zastosowania odpowiedniego kluczyka. Użytkownik może na stałe zrezygnować z mechanizmu blokowania, przez wyłamanie specjalnego zaczepu.
