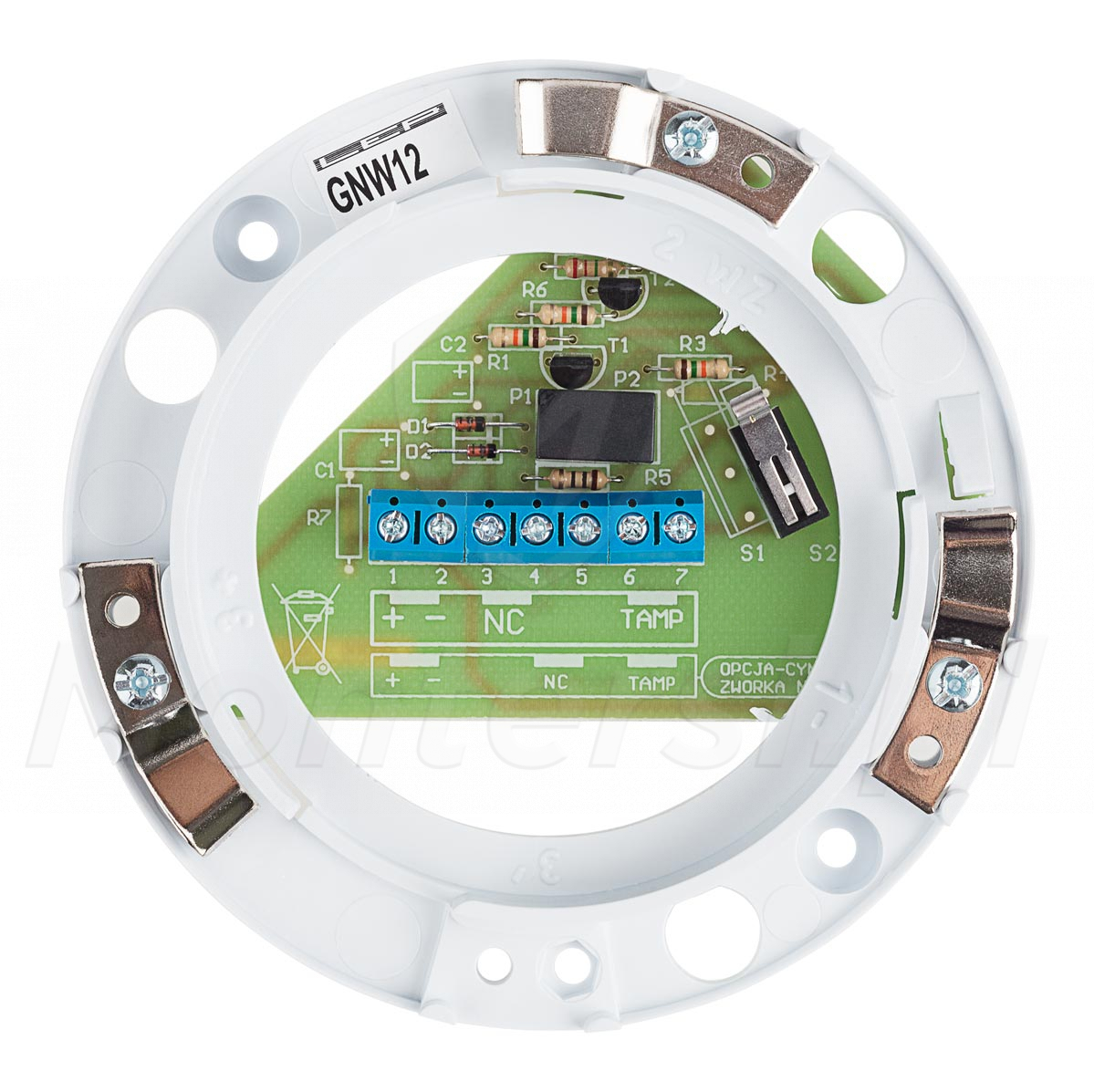

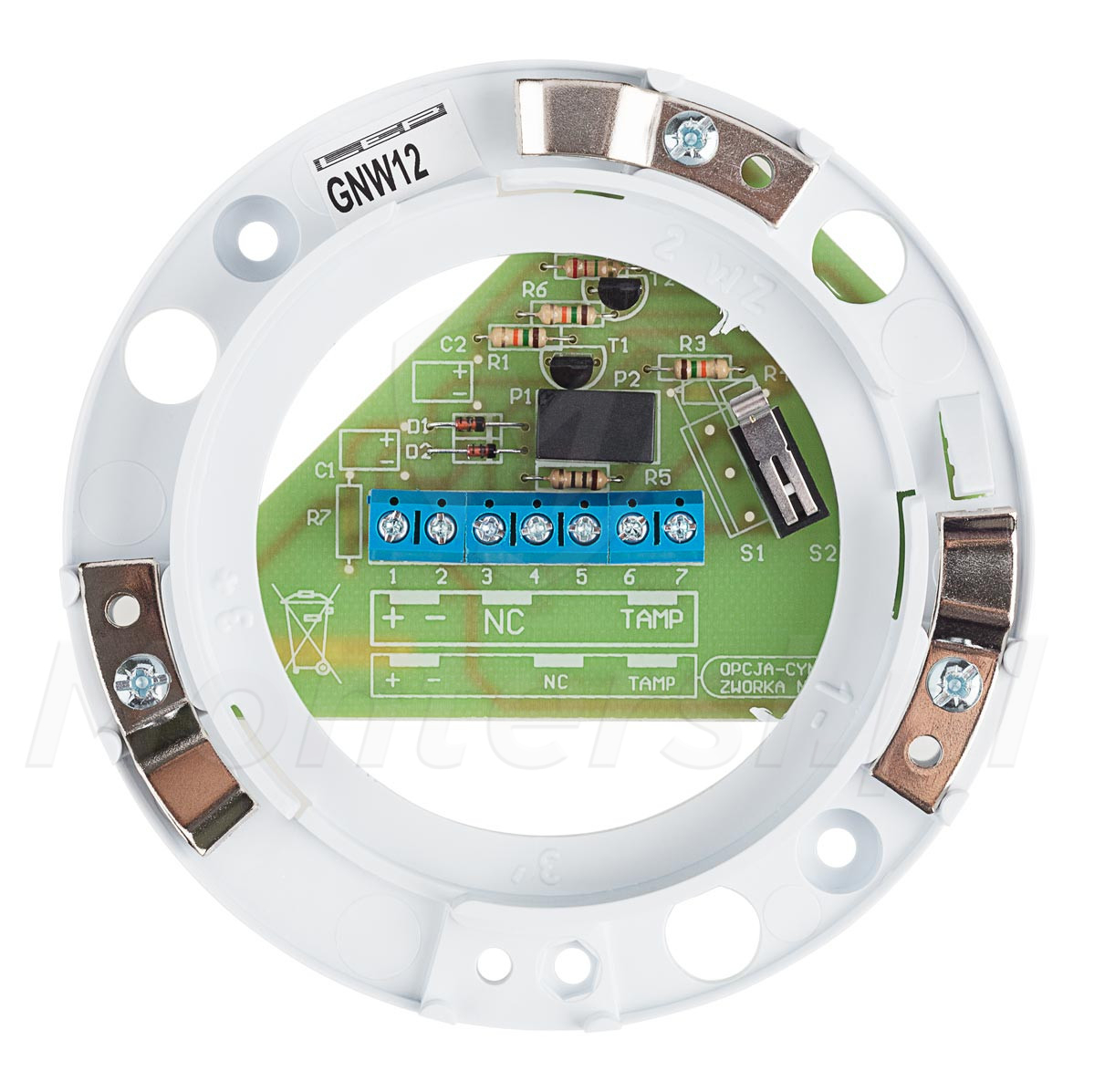

GNW12 - Gniazdo do czujki OSD23, 12V

Kod: 04351

Parametry techniczne:

  • Typ urządzenia: Gniazdo do czujki OSD23
  • Napięcie zasilania: 12V DC
  • Pobór prądu: NC - 12.5...8.5 mA, NO - 0.1...20.5 mA
  • Obudowa: Tworzywo sztuczne
  • Temperatura pracy: -25...+55 °C
  • Wymiary: Ø 102 x 21 mm
  • Waga: 51 g
Mało
Czas realizacji:
24h
27,06 zł
netto: 22,00 zł

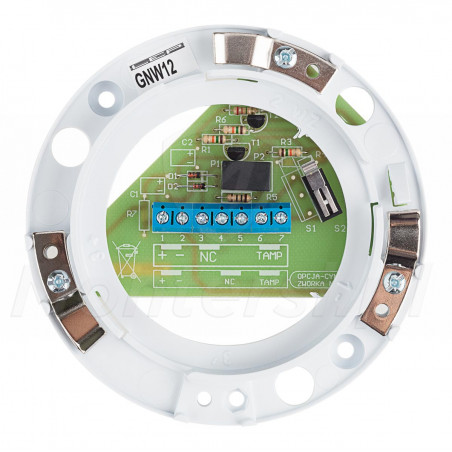

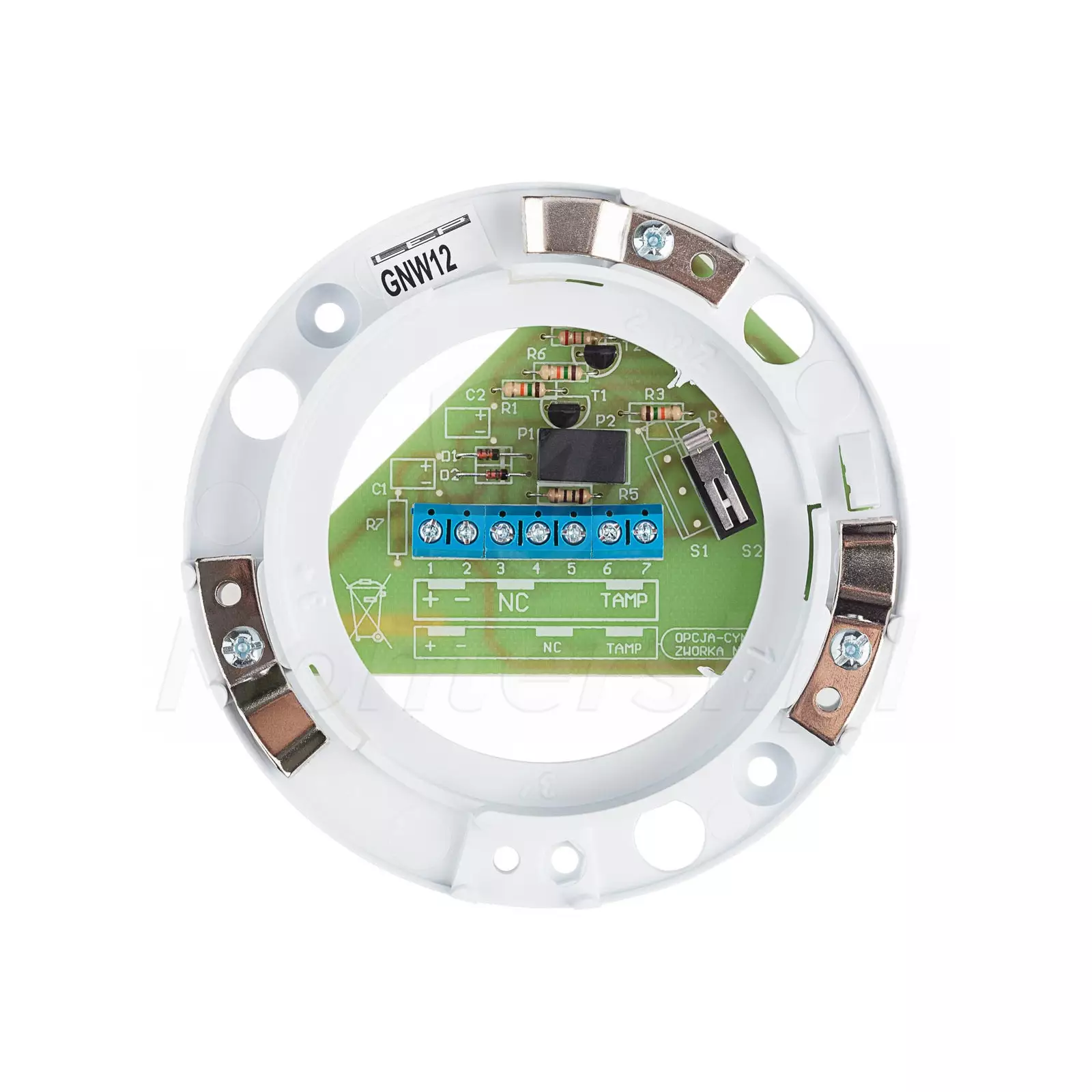

Gniazdo montażowe LEP GNW12

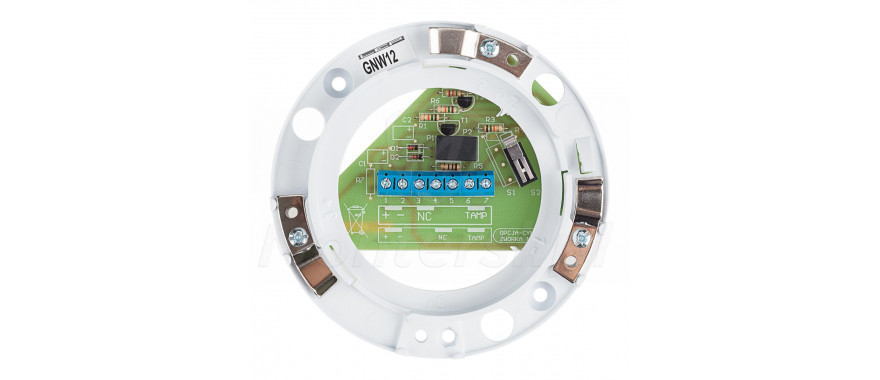

  • Gniazdo montażowe LEP GNW12

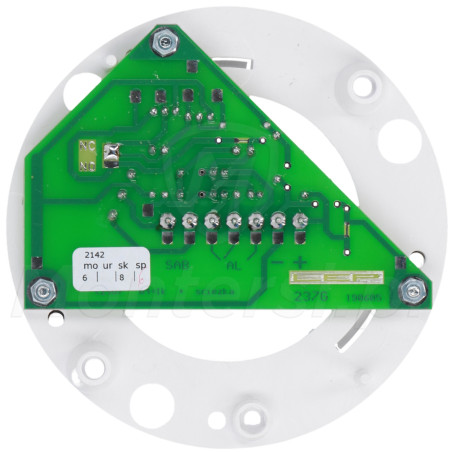

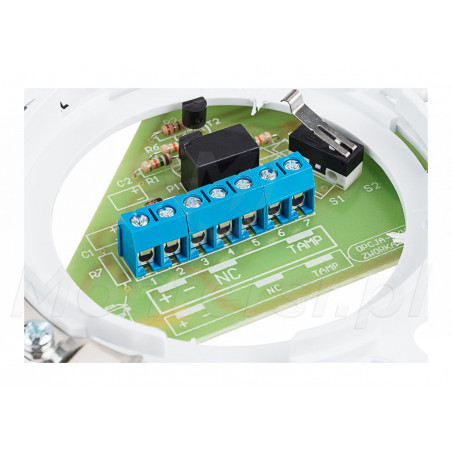

  • Zaciski gniazda montażowego GNW12
GNW12 - Sufitowe gniazdo montażowe do czujki dymu OSD23. Przy jego pomocy możliwe jest podłączenie czujki do dowolnej centrali systemu alarmowego, z linią dozorową 12 V. Z poziomu gniazda realizowane jest połączenie linii alarmowej, linii sabotażowej i zasilanie.

Parametry techniczne:

Parametry techniczne:

  • Typ urządzenia: Gniazdo do czujki OSD23
  • Napięcie zasilania: 12V DC
  • Pobór prądu: NC - 12.5...8.5 mA, NO - 0.1...20.5 mA
  • Obudowa: Tworzywo sztuczne
  • Temperatura pracy: -25...+55 °C
  • Wymiary: Ø 102 x 21 mm
  • Waga: 51 g

Wyjście NO/NC

Współpraca z większością central alarmowych

Na wyposażeniu gniazda znajdziemy klasyczne wyjścia typu NO / NC. Dzięki czemu jest ono kompatybilne z praktycznie każdą centralą systemu alarmowego. Gniazdo posiada również standardowy przełącznik sabotażowy TAMPER, typu NC. Pobór prądu:

  • Dozór - 12.5 mA NC, 0.1 mA NO
  • Alarm - 8.5 mA NC, 20.5 mA NO
Wybór przełącznika NO lub NC jest dokonywany przy pomocy cynowej zwory, którą należy przylutować. Kotwica przekaźnika alarmowego zmienia pozycję na czas sygnalizacji obecności dymu przez czujkę OSD23.

Mechaniczna blokada czujki

Ochrona przed demontażem

GNW12 posiada specjalny mechanizm blokady czujki. Uniemożliwia on jej wypięcie bez zastosowania odpowiedniego kluczyka. Użytkownik może na stałe zrezygnować z mechanizmu blokowania, przez wyłamanie specjalnego zaczepu.

Pobierz

Typ Nazwa Opis Rozmiar
Karty Katalogowe pdf GNW12 - karta katalogowa 88.52 kB Pobierz
Instrukcje pdf GNW12 - instrukcja obsługi 165.06 kB Pobierz
Certyfikaty pdf GNW12 - deklaracja CE 52.54 kB Pobierz
