FIWRE-S-PDS - Zestaw konwerterów światłowodowych

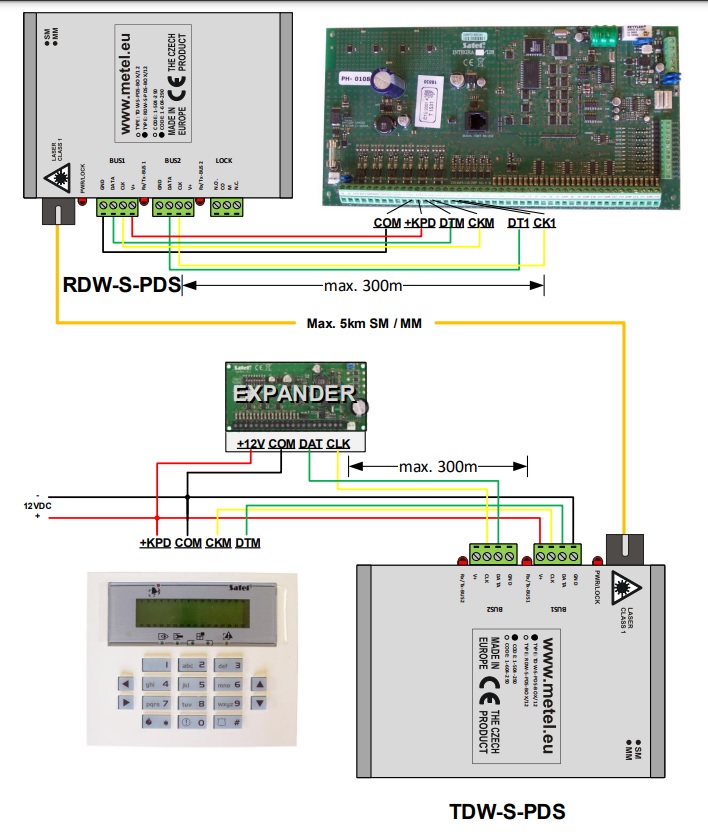

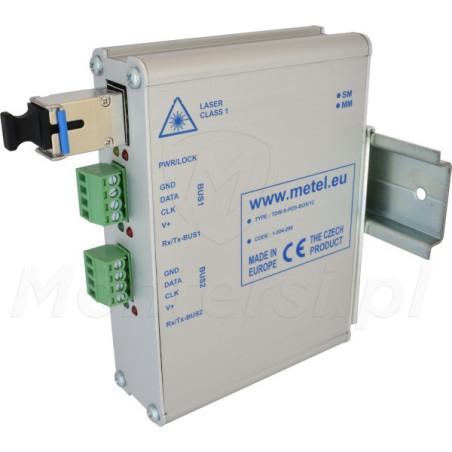

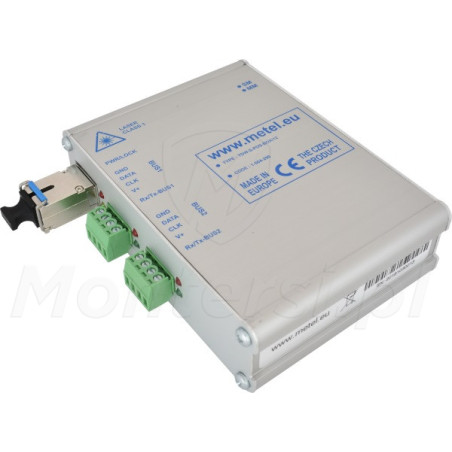

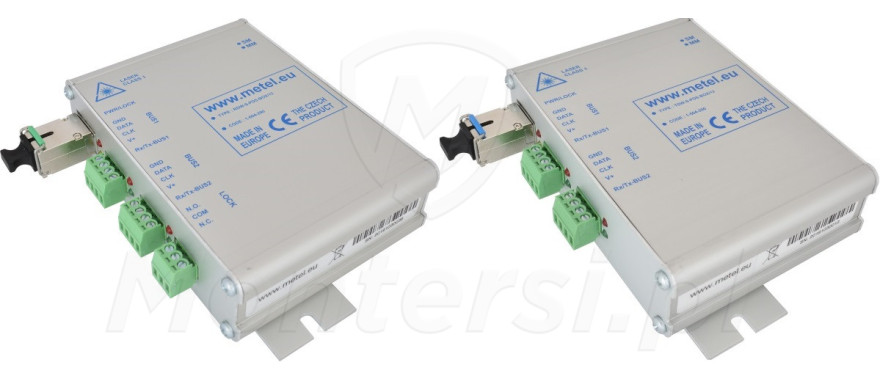

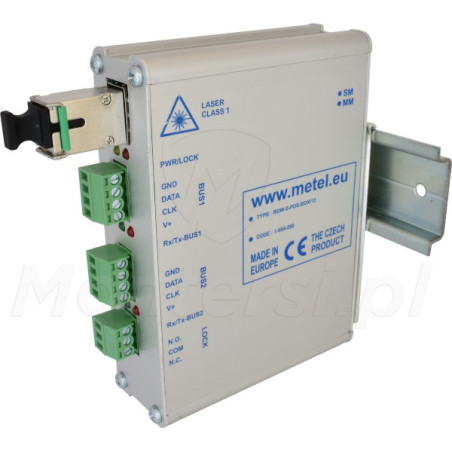

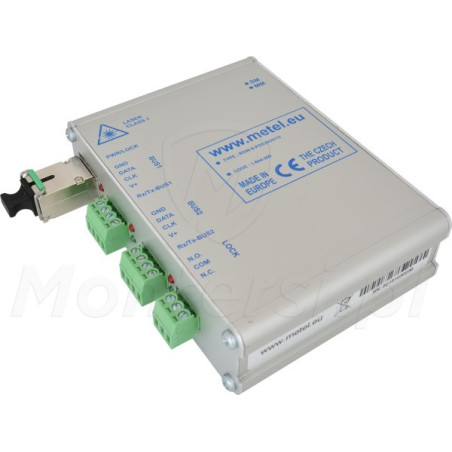

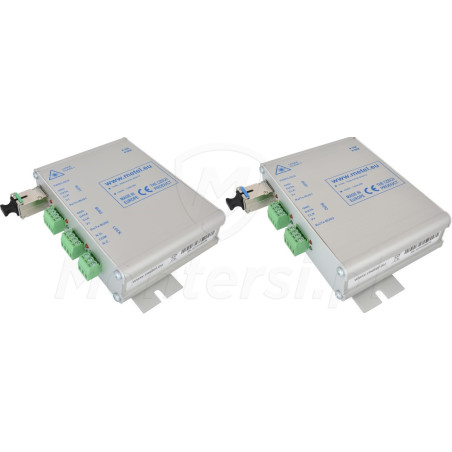

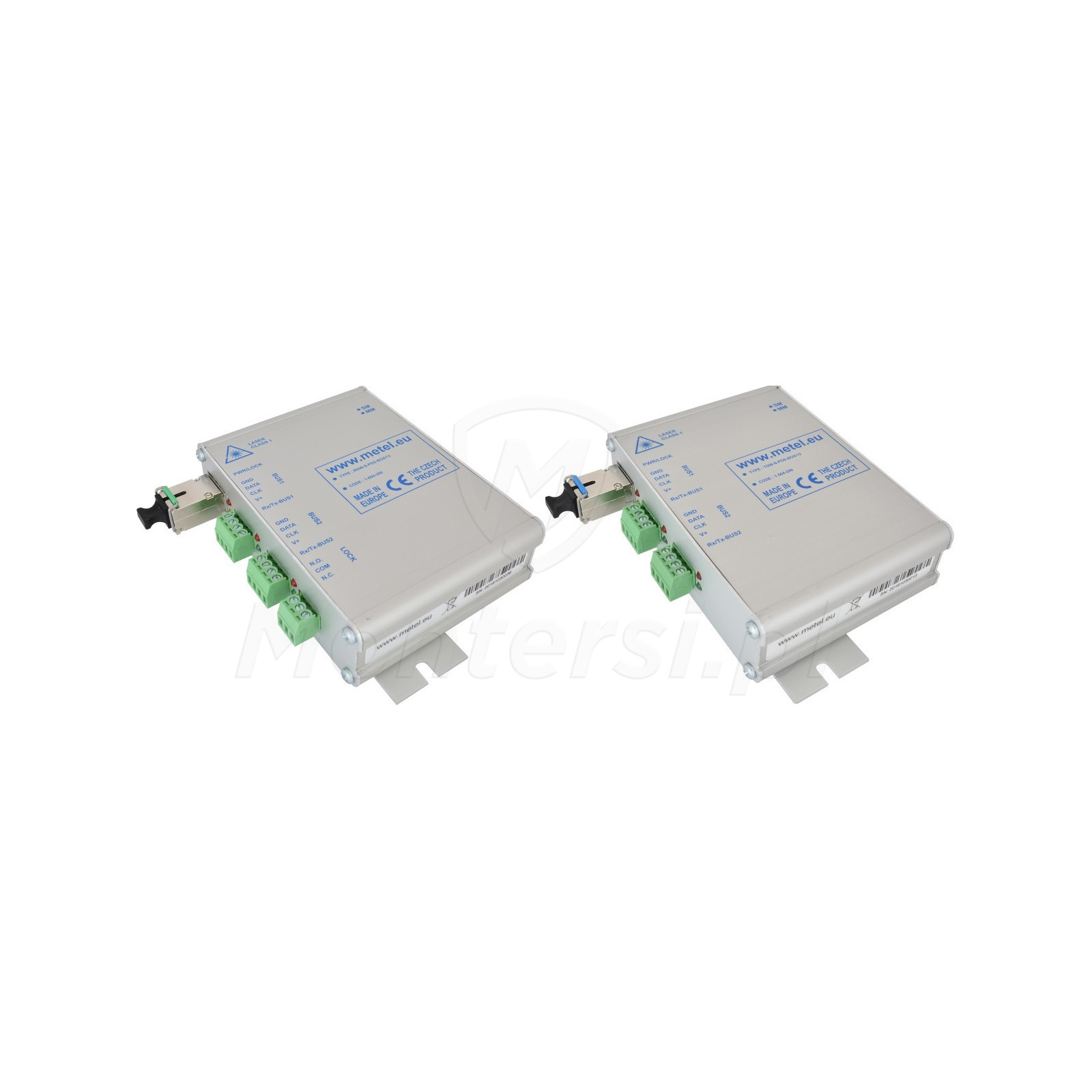

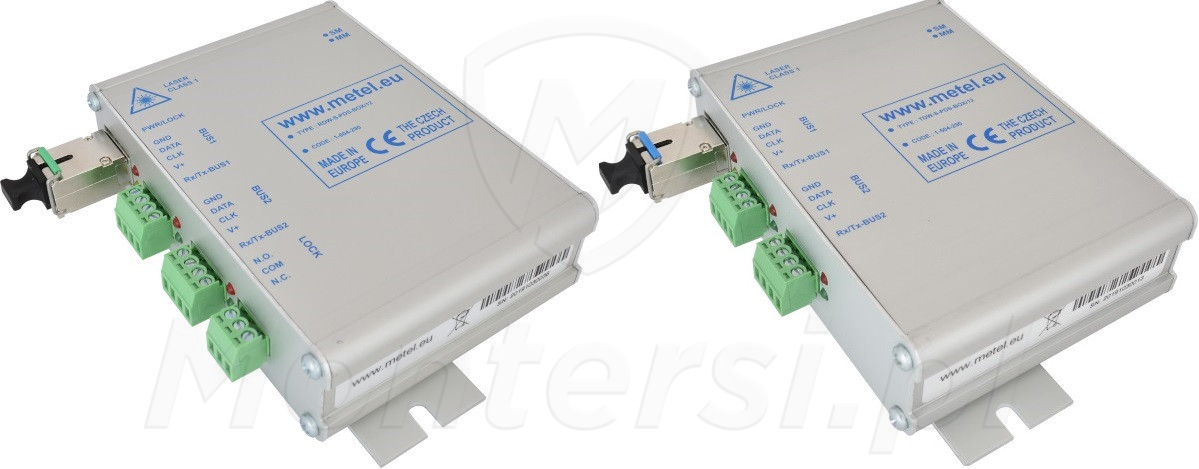

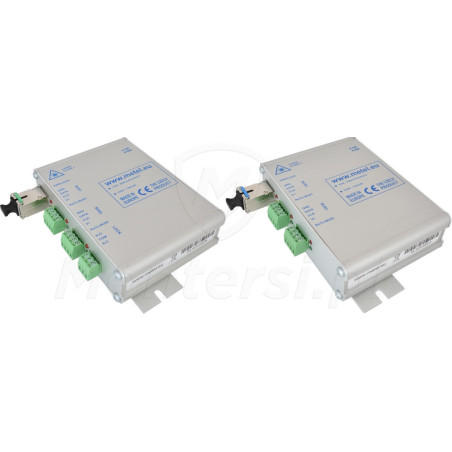

FIWRE-S-PDS - Zestaw konwerterów światłowodowych składający się z nadajnika TDW-S-PDS-BOX/12 oraz odbiornika RDW-S-PDS-BOX/12. Zestaw przeznaczony do transmisji sygnału z magistrali w systemie alarmowym Satel INTEGRA. Urządzenia wykorzystują cyfrową modulację i zapewniają wysoką jakość transmisji danych na spore odległości. Wykorzystanie transmisji światłowodowej zapewnia szybki transfer informacji oraz odporność na zakłócenia.

Do cech charakterystycznych zestawu można zaliczyć:

Połączenie światłowodowe
Modulacja cyfrowa
Wbudowany port SC/PC (CWDM)
2 x data BUS
Wbudowany przekaźnik LOCK NO/NC
Ochrona przeciwprzepięciowa
Prądowa ochrona zasilania
Kompatybilność z centralą Satel INTEGRA
Obsługa światłowodów jedno i wielomodowych ( MM/SM)
Możliwość montażu na szynie DIN
Praca w zakresie temperatur od -40 °C do +70 °C

Parametry techniczne:

Parametry techniczne:

Typ urządzenia: Konwertery światłowodowe
Współpraca: Satel INTEGRA
Czułość: -31 dBm
Zasilanie: z centrali (10 - 20 V DC)
Montaż: Szyna DIN
Temperatura pracy: -40...+70 °C
Wymiary: 110 x 97 x 30 mm
Waga: 0.2 kg

Komunikacja światłowodowa

Pewność działania w każdych warunkach

Łączność pomiędzy konwerterami realizowana jest za pomocą światłowodów. Dzięki temu informacje przesyłane są z dużą szybkością na spore odległości. Istotną zaletą techniki światłowodowej jest również odporność na zakłócenia elektromagnetyczne. Daje to możliwość bezproblemowej pracy w obszarach przemysłowych czy centrach handlowych gdzie używanych jest sporo rzeczy elektrycznych i elektronicznych.

Wbudowane zabezpieczenia

Ochrona przed przepięciami

Konwertery zostały wyposażone w zabezpieczenia przepięciowe na portach danych oraz na wejściu zasilania. Zapewnia to ochronę przed przepięciem w strefach LPZ1 oraz LPZ2. Należy również pamiętać, że instalacja urządzeń w środowisku zewnętrznym ( strefy LPZ0A i LPZ0B ) wymaga umieszczenia ich w rozdzielnicach zapewniających ekran elektromagnetyczny.

Diody LED

Optyczna sygnalizacja pracy

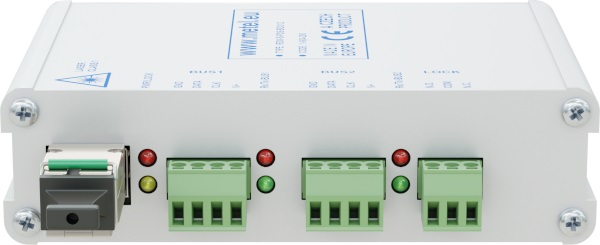

Urządzenia zostały wyposażone w diody LED, dzięki którym na bieżąco można sprawdzać status ich pracy. Diody informują min o:

LED PWR - zapalenie: detekcja zasilania
LED LOCK - zapalenie: detekcja zwarcia stycznika, detekcja przerwania światłowodu lub detekcja awarii zdalnego urządzenia
LED Rx/Tx1 - linia danych
- mruganie czerwonej LED Tx - wysyłanie danych
- mruganie zielonej Rx - odbiór danych
LED Rx/Tx2 - linia danych
- mruganie czerwonej LED Tx - wysyłanie danych
- mruganie zielonej Rx - odbiór danych
