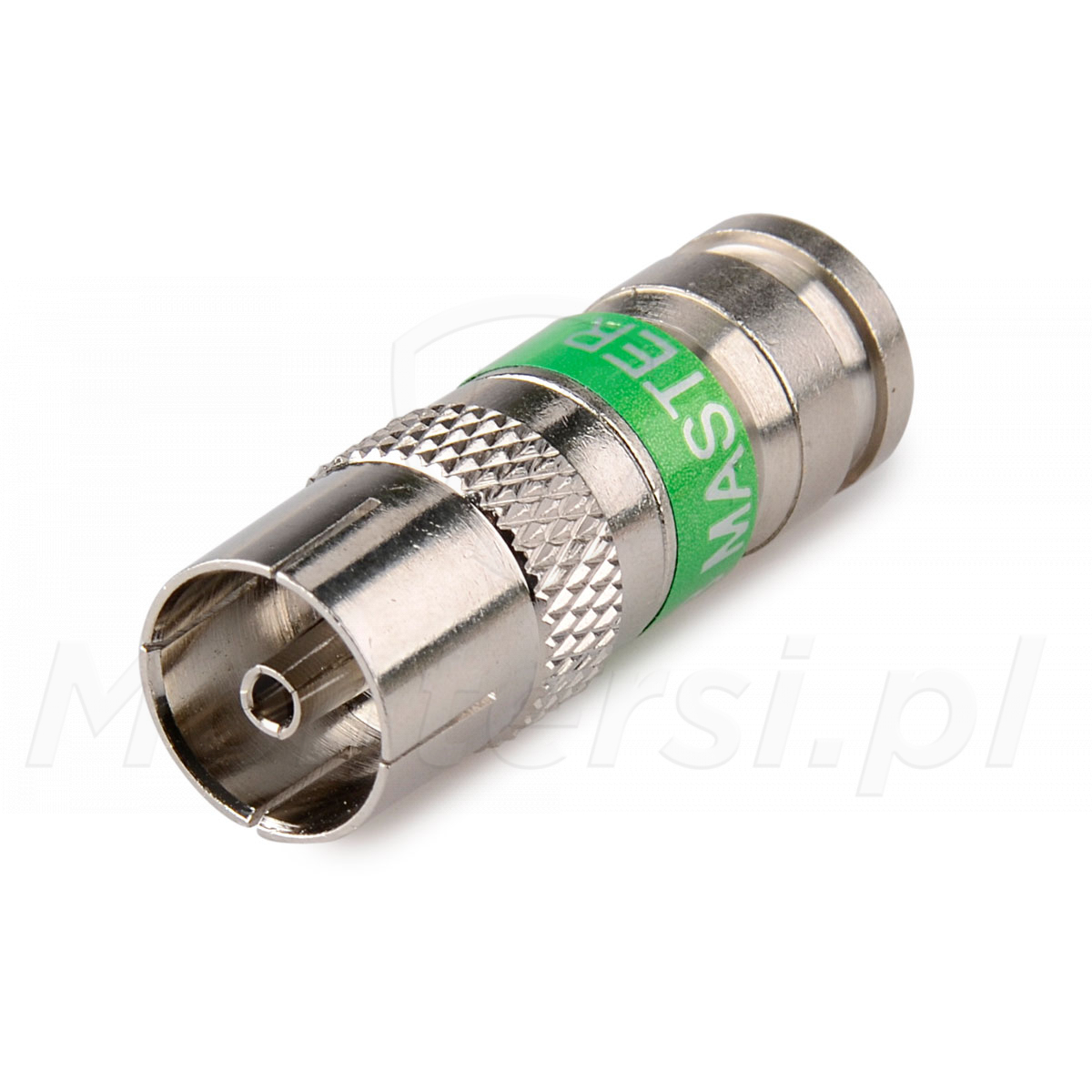

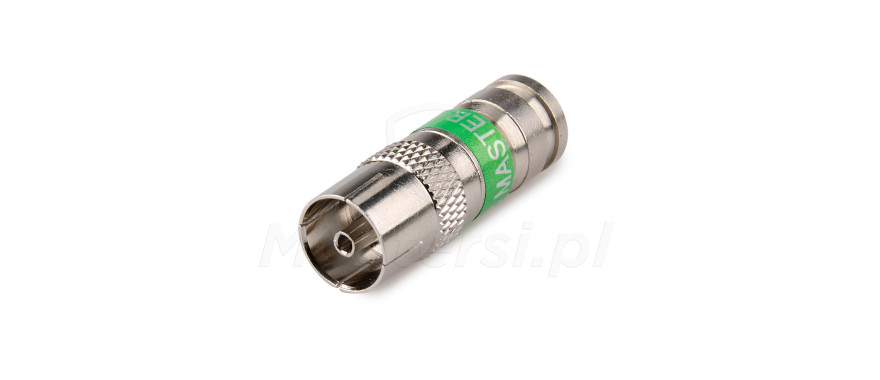

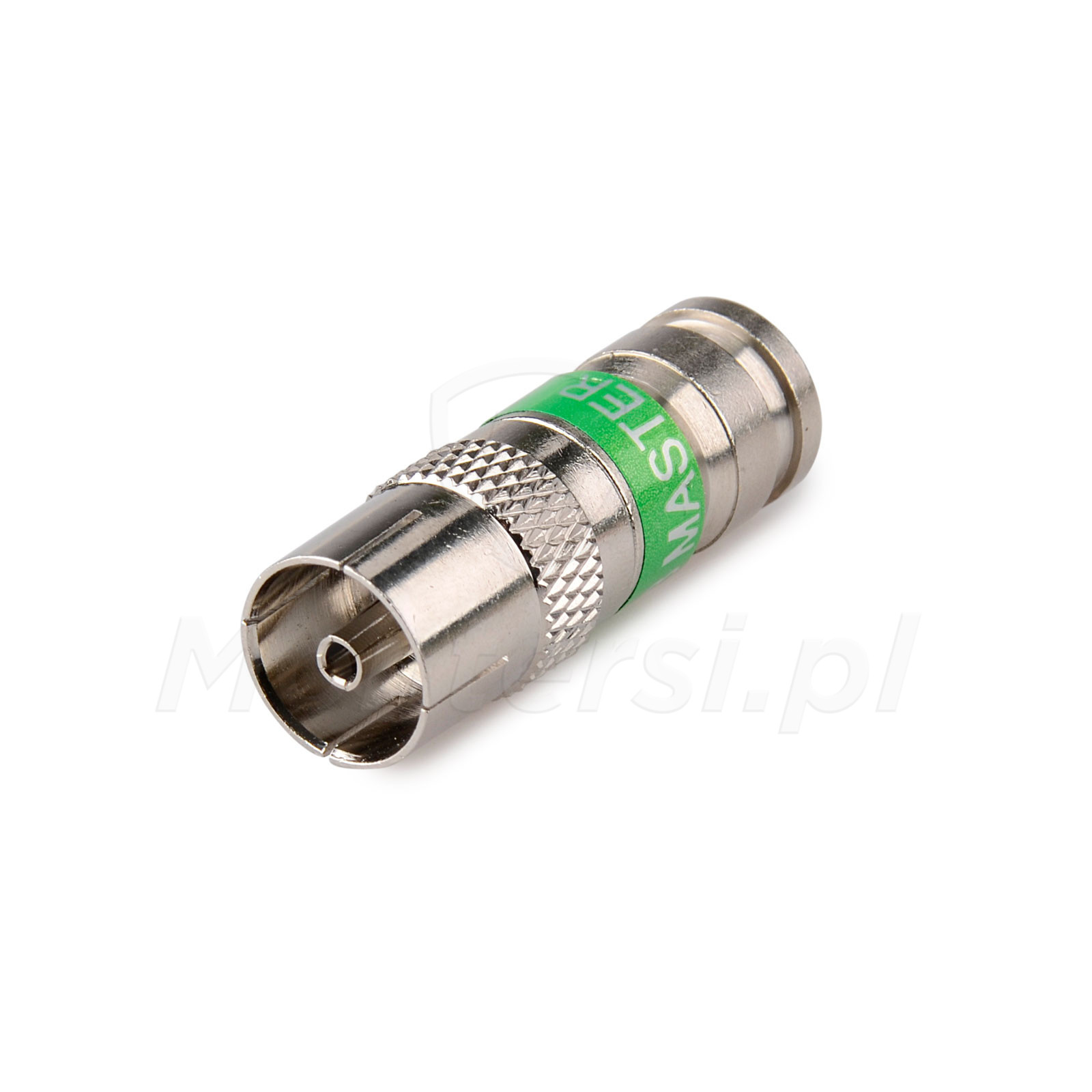

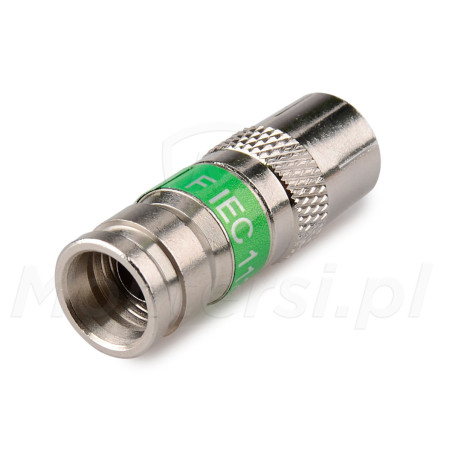

F IEC 113 MASTER - Kompresyjne gniazdo F

Kod: 16729

Parametry techniczne:

Złącze: Gniazdo F
Mocowanie: Kompresyjne
Pasuje na kable: Koncentryczny CTF-13

Mało

Czas realizacji:

24h

3,08 zł

netto: 2,50 zł

Opis produktu

F IEC 113 MASTER - Kompresyjne gniazdo F MASTER, dedykowane do zaciskania na kablach koncentrycznych CTF-113. Zapewnia szerokie pasmo, niskie tłumienie i dobre dopasowanie do linii transmisyjnej w całym paśmie pracy. Dodatkowo cechuje się stosunkowo prostym montażem, który nie zabiera dużo czasu.

Złącze wykonano z mosiądzu pokrytego niklem, dzięki czemu jest ono odporne na korozję i niekorzystne czynniki pogodowe. F IEC 113 MASTER posiada 2 pełne pierścienie, które podczas kompresji silnie zaciskają kabel (uwypuklają się do wewnątrz). Połączenie jest na tyle mocne, że przypadkowe zerwanie złącza jest praktycznie niemożliwe, a struktura kabla pozostaje nienaruszona.

Parametry techniczne:

Parametry techniczne:

Złącze: Gniazdo F
Mocowanie: Kompresyjne
Pasuje na kable: Koncentryczny CTF-13

Proces przygotowania kabla i kompresja złącza:

Odkrywamy centralną żyłę kabla koncentrycznego na długość 8 mm (+/- 1.4 mm) i dielektryk z oplotem na długość 6.4 mm
Wywijamy oplot na zewnętrzną oponę
Przygotowany przewód wsuwamy do złącza i zaciskamy przy pomocy odpowiedniej zaciskarki
