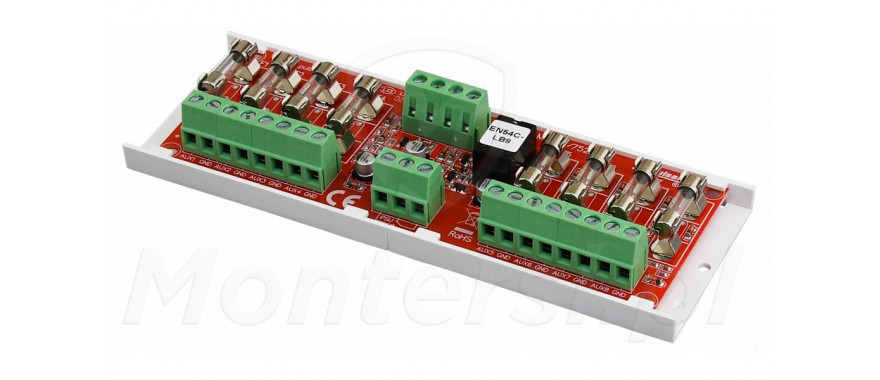

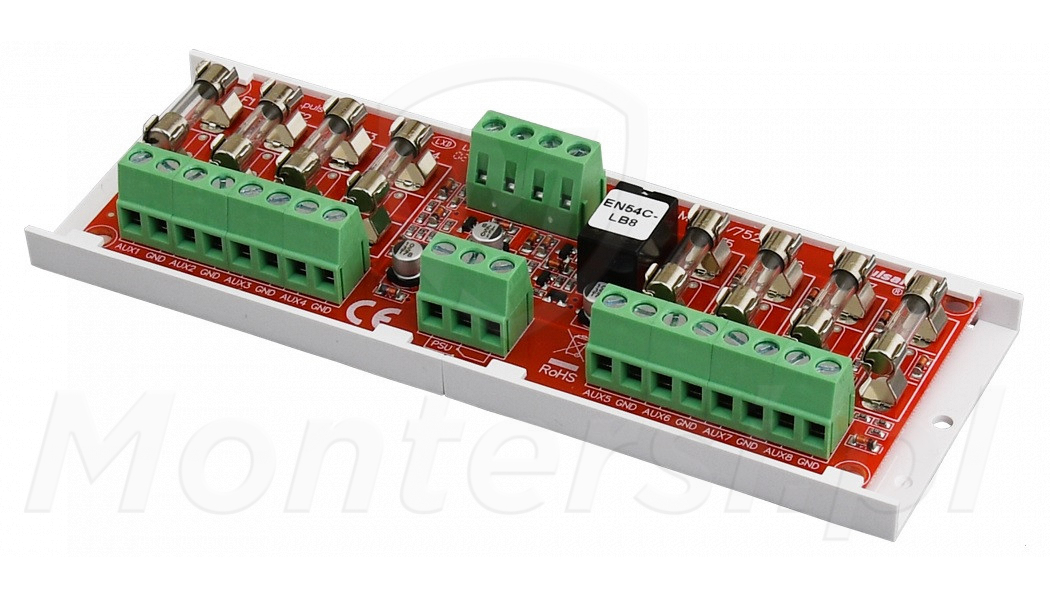

EN54C-LB8 - Moduł bezpiecznikowy, 8x FTA

Kod: 29787

Parametry techniczne:

Napięcie zasilania: 20 - 30 V DC
Napięcie wyjściowe: Uout = Uin
Ilość wejść zasilania: 2
Ilość wyjść zasilania: 8
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Bezpieczniki: Topikowe 0.5 A (8x FTA)
Wyjście techniczne: TAK
Sygnalizacja optyczna: TAK
Klasa środowiskowa: II
Temperatura pracy: -10...+50 °C
Wymiary: 150 x 52.5 x 27 mm
Waga: 0.12 kg
Gwarancja producenta: 5 lat od daty produkcji

Na zamówienie

Czas realizacji:

48h

147,60 zł

netto: 120,00 zł

Opis produktu
Załączniki

EN54C-LB8 - Moduł bezpieczników topikowych LB8/0.5A/FTA, umożliwiający dystrybucję zasilania 20 - 30 V DC do 8 urządzeń końcowych. Znajduje on zastosowanie w systemach monitoringu CCTV, kontroli dostępu, czy systemach alarmowych. Przy współpracy z zasilaczami serii EN54C, moduł można również stosować w systemach przeciwpożarowych, kontroli rozprzestrzeniania dymu i ciepła oraz automatyki pożarowej. Do cech charakterystycznych modułu EN54C-LB8 można zaliczyć:

Napięcie wejściowe w zakresie: 20 - 30 V DC
Wbudowane 2 wejścia i 8 wyjść zasilania
Zabezpieczenie każdego wyjścia przy pomocy bezpiecznika topikowego 0.5 A
Możliwość stosowania bezpieczników max. 1 A do każdego wyjścia
Wbudowane przekaźnikowe wyjście techniczne do sygnalizacji awarii (1 A @ 30 V DC / 50 V AC)
Diodowa sygnalizacja pracy

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 20 - 30 V DC
Napięcie wyjściowe: Uout = Uin
Ilość wejść zasilania: 2
Ilość wyjść zasilania: 8
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Bezpieczniki: Topikowe 0.5 A (8x FTA)
Wyjście techniczne: TAK
Sygnalizacja optyczna: TAK
Klasa środowiskowa: II
Temperatura pracy: -10...+50 °C
Wymiary: 150 x 52.5 x 27 mm
Waga: 0.12 kg
Gwarancja producenta: 5 lat od daty produkcji

Bezpieczniki topikowe i warystory

Skuteczna ochrona podłączonych urządzeń

Każde wyjście modułu EN54C-LB8 jest zabezpieczone przy pomocy bezpiecznika topikowego (0.5 A). Dzięki nim, urządzenia podłączone do modułu są chronione przed przeciążeniem i przed zwarciem. Bezpieczniki topikowe działają w momencie gdy na wyjściu pojawia się zbyt duży prąd, trwale odłączając zasilanie od podłączonego urządzenia.

Na wyposażeniu modułu znajdują się bezpieczniki topikowe 0.5 A. Do wyjść można założyć bezpieczniki topikowe max. 1 A.

Wyjście techniczne

Sygnalizacja awarii wyjścia

Sporą zaletą modułu jest wbudowane przekaźnikowe wyjście techniczne (1 A @ 30 V DC / 50 V AC), służące do sygnalizacji awarii. Może być ono wykorzystane do np. załączenia zewnętrznego sygnalizatora optycznego, sygnalizującego awarię.

Diody LED

Sygnalizacja optyczna zadziałania bezpiecznika i wyjścia technicznego

Moduł EM54C-LB8 jest wyposażony w sygnalizację optyczną, zrealizowaną w oparciu o diody LED. Zielone diody LED (L1 - L8) służą do sygnalizacji stanu wyjść AUX1 - AUX8. Czerwona dioda LED służy natomiast do sygnalizacji zadziałania wyjścia technicznego PSU.
