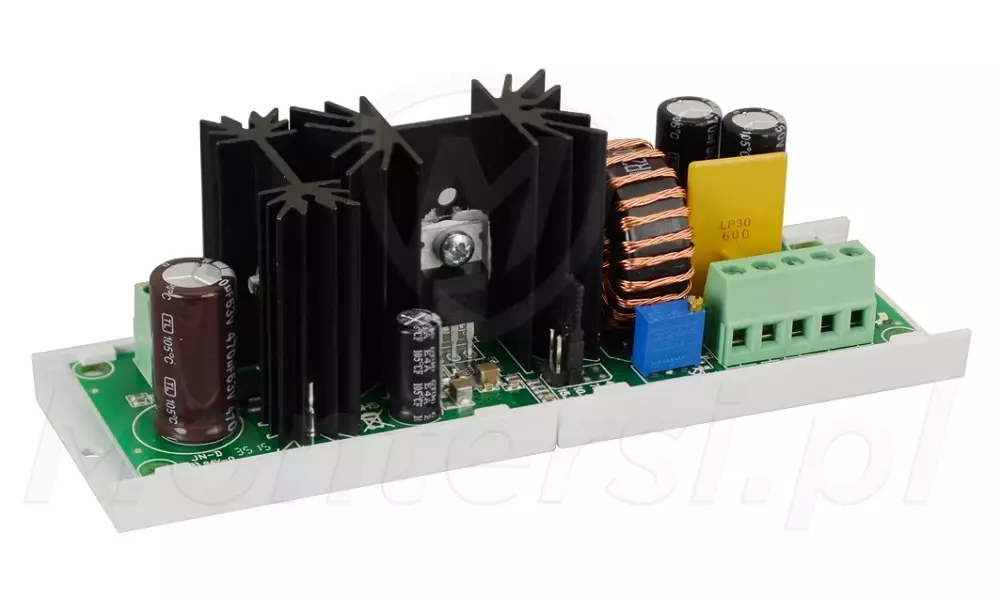

DC/DC50V - Przetwornica obniżająca napięcie, 5 A

Kod: 22574

Parametry techniczne:

Napięcie zasilania: 28 - 60 V DC
Napięcie wyjściowe: 12 - 24 V DC
Ilość wyjść zasilania: 1
Ilość wejść zasilania: 1
Sprawność: 85% - 92%
Mocowanie: Taśma montażowa lub wkręt montażowy (2x)
Zabezpieczenie przeciwzwarciowe (SCP): Tak
Zabezpieczenie przeciążeniowe (OLP): Tak
Sygnalizacja pracy: Dioda LED
Klasa szczelności: II
Temperatura pracy: -10...+40 °C
Pobór prądu: 5 A
Moc: 60 W
Wymiary: 140 x 43 x 45 mm

Dużo

Czas realizacji:

24h

183,27 zł

netto: 149,00 zł

Opis produktu
Załączniki

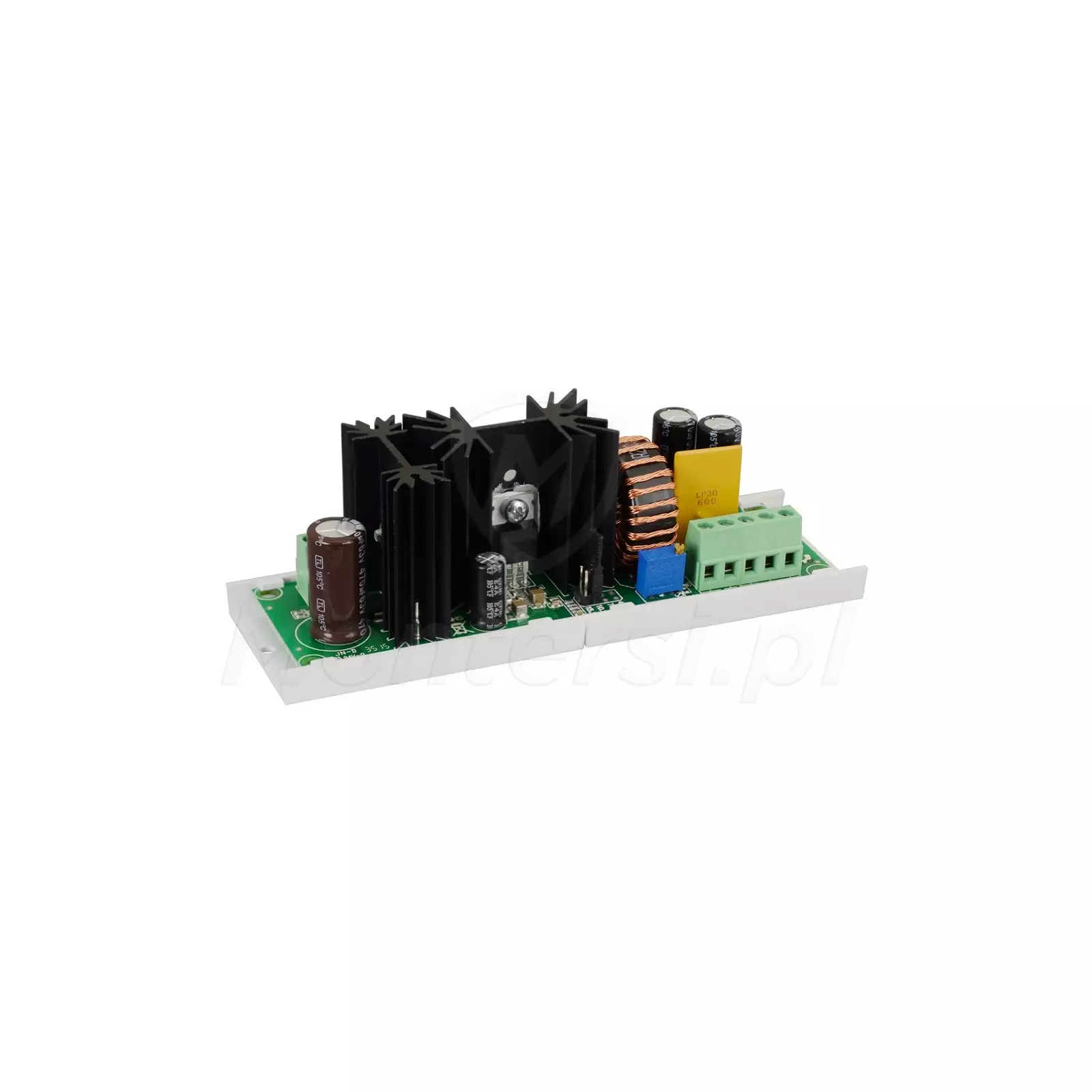

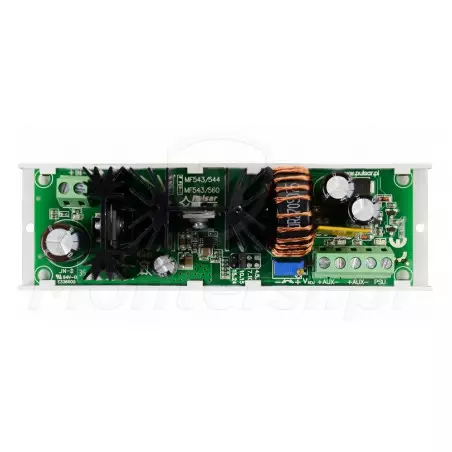

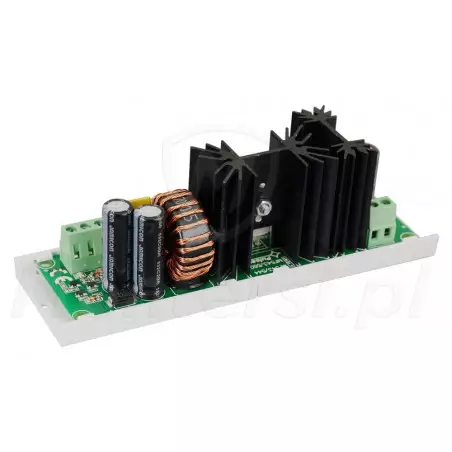

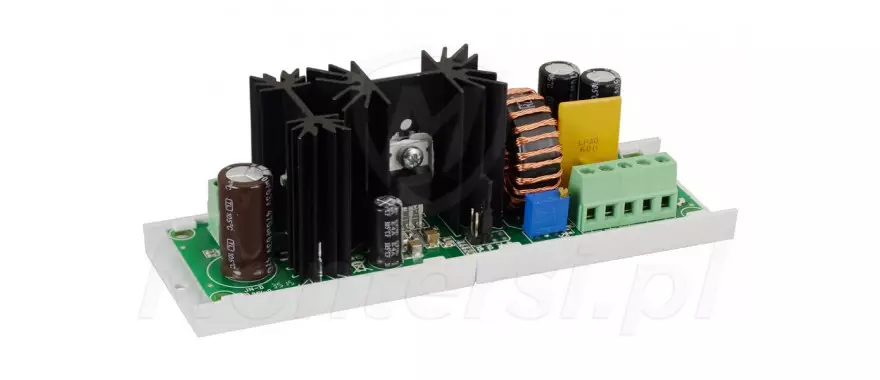

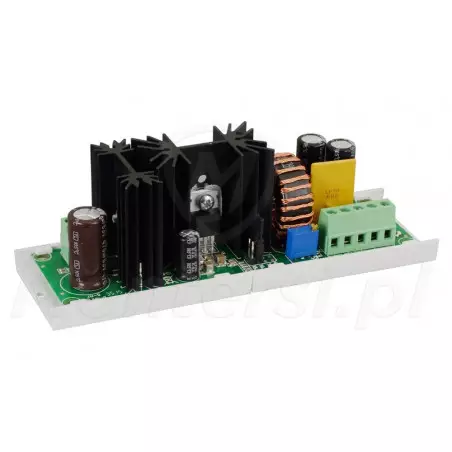

DC/DC50HV - Moduł przetwornicy obniżającej napięcie wejściowe 28 - 60 V DC do poziomu 12 - 24 V DC. Uniwersalna i niezawodna, znajduje zastosowanie w systemach CCTV, systemach alarmowych, kontroli dostępu, itp. Można ją wykorzystać do realizacji zasilania praktycznie dowolnego urządzenia 12 - 24 V DC, którego pobór mocy nie przekracza 60 W.

Do cech charakterystycznych modułu DC/DC50HC można zaliczyć:

Możliwość regulacji napięcia wyjściowego przy pomocy zwory i potencjometru (12 - 14 V DC)
Maksymalny prąd obciążenia: 5 A
Wysoka sprawność na poziomie 85% - 92%
Wbudowane wyjście techniczne PSU (OC, max. 50 mA)
Zabezpieczenie przeciwzwarciowe SCP (elektroniczne)
Zabezpieczenie przeciążeniowe OLP (110% - 150% mocy zasilacza)
Sygnalizacja optyczna LED

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: 28 - 60 V DC
Napięcie wyjściowe: 12 - 24 V DC
Ilość wyjść zasilania: 1
Ilość wejść zasilania: 1
Sprawność: 85% - 92%
Mocowanie: Taśma montażowa lub wkręt montażowy (2x)
Zabezpieczenie przeciwzwarciowe (SCP): Tak
Zabezpieczenie przeciążeniowe (OLP): Tak
Sygnalizacja pracy: Dioda LED
Klasa szczelności: II
Temperatura pracy: -10...+40 °C
Pobór prądu: 5 A
Moc: 60 W
Wymiary: 140 x 43 x 45 mm
Waga: 150 g
Gwarancja producenta: 24 miesiące od daty produkcji

Sprawność 85% - 92%

Wysoka wydajność energetyczna

Cechą charakterystyczną przetwornicy DC/DC50HV jest wysoka sprawność na poziomie 85% - 92%. Dzięki czemu, przy obniżaniu napięcia jedynie niewielka część energii jest wydzielana pod postacią ciepła. Co za tym idzie, przetwornica nie nagrzewa się do wysokich temperatur i zachowuje stabilne parametry pracy ciągłej.

Wyjście techniczne

Sygnalizacja nieprawidłowego działania

Kolejną zaletą przetwornicy jest wbudowane wyjście techniczne służące do sygnalizacji awarii przetwornicy. Jest ono załączane w przypadku zwarcia lub przeciążenia wyjścia. Wyjście techniczne typu OC (max. 50 mA):

Awaria - wysoka impedancja
Stan normalny - 0 V
