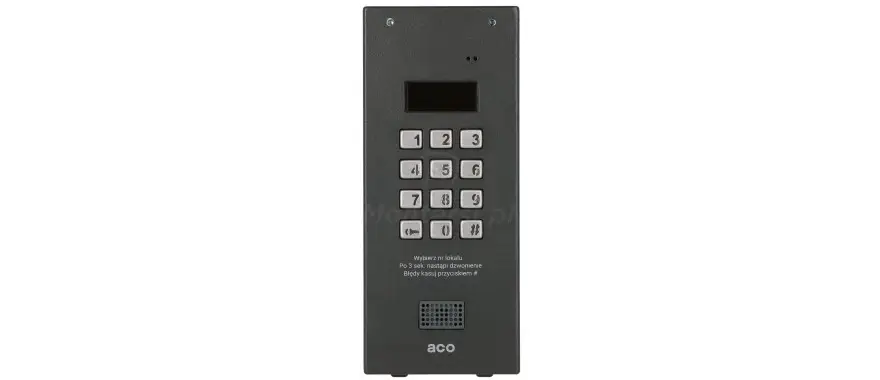

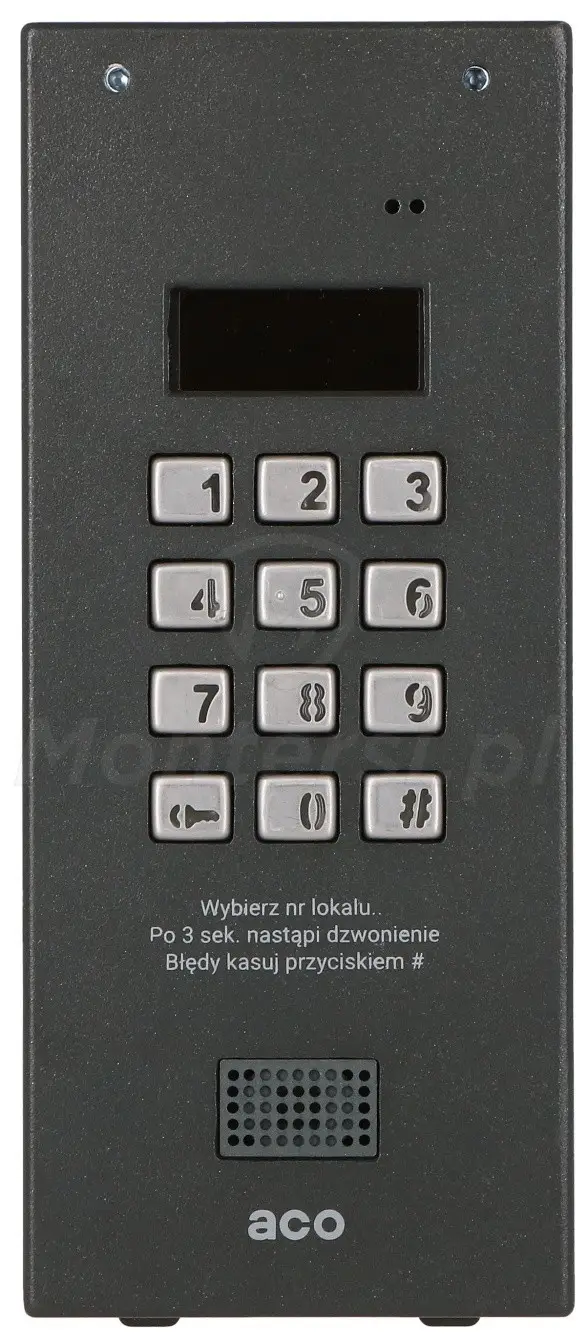

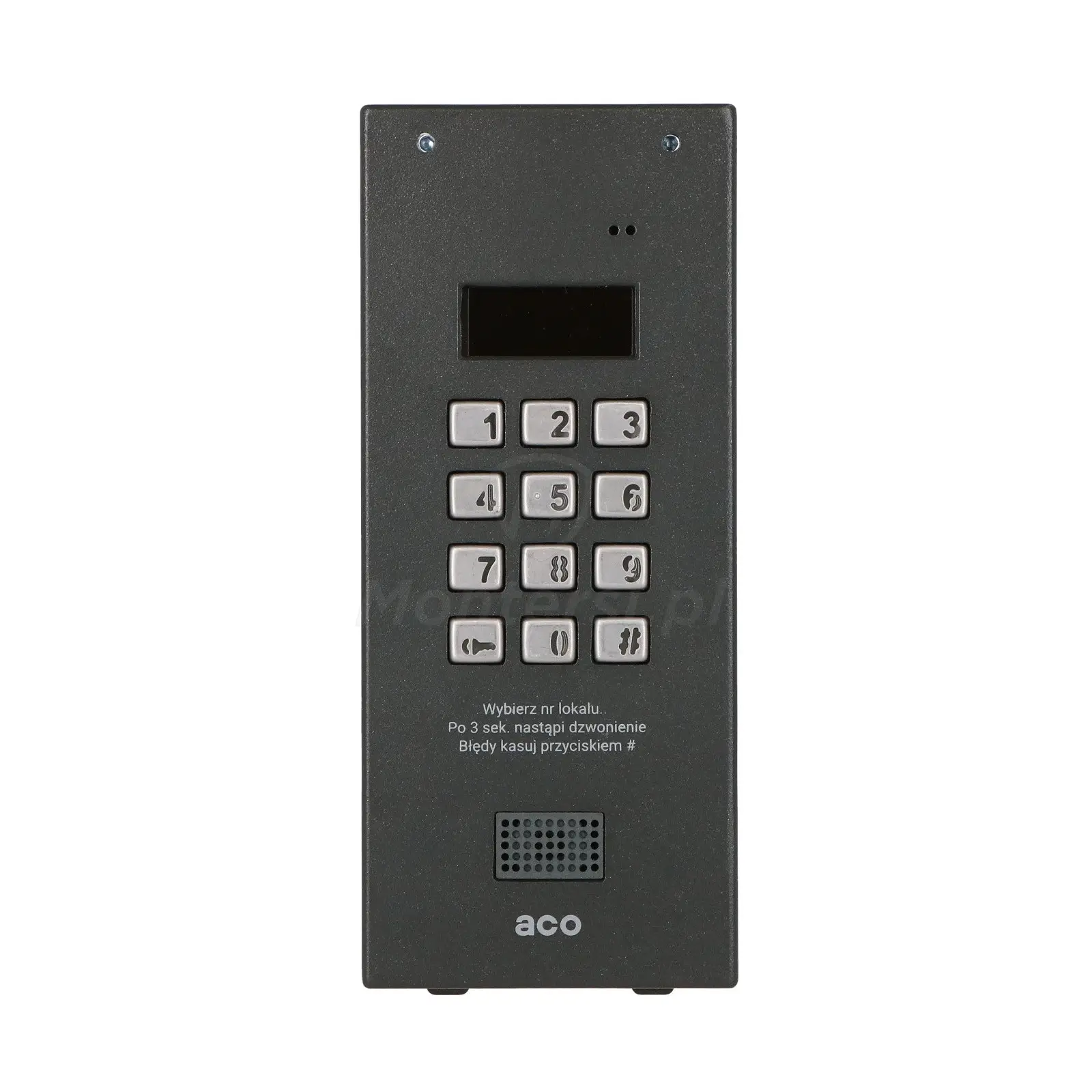

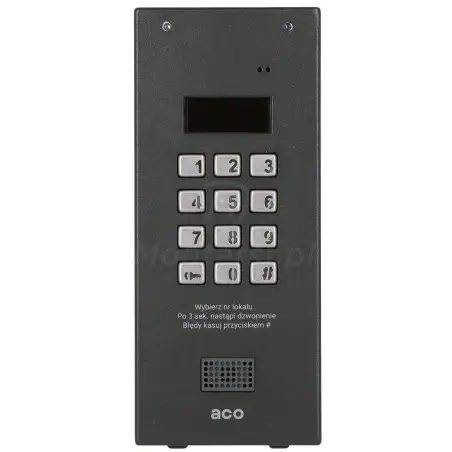

CDNP7ACC (G2) ST - Cyfrowy panel bramowy MASTER/SLAVE

Kod: 35844

Parametry techniczne:

Ilość abonentów: Max. 255
Klawiatura: Wbudowana
Czytnik zbliżeniowy: UNIQUE 125 kHz
Sposób montażu: Podtynkowy (wymaga ramki)
Obudowa: Aluminiowa
Napięcie zasilania: 12 V AC / 15 V DC
Wymiary: 206 x 88 x 29.3 mm
Gwarancja producenta: 24 miesiące

Mało

Czas realizacji:

24h

859,77 zł

netto: 699,00 zł

Opis produktu

CDNP7ACC (G2) ST - panel bramowy systemu domofonu cyfrowego ACO CDN. Uniwersalny i niezawodny, może współpracować z urządzeniami należącymi do rodzin CDN, Inspiro oraz Familio P / PV. Do jego cech wyróżniających można zaliczyć:

Wbudowaną klawiaturę numeryczną, czytnik UNIQUE 125 kHz i wyświetlacz LCD, dzięki którym jego obsługa jest wyjątkowo prosta,
Czarny wyświetlacz z białym podświetleniem
Podświetlana na biało klawiatura
Współpracę z elektrozaczepem klasycznym lub elektrozaczepem rewersyjnym,
Współpracę z urządzeniami automatyki, takimi jak napęd bramowy, sterownik oświetlenia, itd,
Współpracę z licznymi modułami zwiększającymi możliwości i funkcjonalność systemu domofonu,
Szczelną aluminiową obudowę z płaskim profilem, który odróżnia serię "7" od wcześniejszych serii paneli bramowych CDN.

Panel CDNP7ACC (G2) ST jest panelem uniwersalnym i może pracować jako Master lub Slave - automatycznie weryfikuje, zależnie od podłączenia. System ten sprawdza się świetnie w dużych, wielowejściowych obiektach, takich jak np. osiedla mieszkaniowe. Co oczywiście nie oznacza, że panelu nie można wykorzystać do realizacji funkcjonalnego systemu domofonu w pojedynczym budynku.

Uwaga!

Do prawidłowego montażu panelu konieczne jest zastosowanie podtynkowej ramki małej (CDN-R2-S), średniej (CDN-R2-M) lub dużej (CDN-R2-L).

Parametry techniczne:

Parametry techniczne:

Ilość abonentów: Max. 255
Klawiatura: Wbudowana
Czytnik zbliżeniowy: UNIQUE 125 kHz
Sposób montażu: Podtynkowy (wymaga ramki)
Obudowa: Aluminiowa
Napięcie zasilania: 12 V AC / 15 V DC
Wymiary: 206 x 88 x 29.3 mm
Gwarancja producenta: 24 miesiące

Master / Slave

Automatyczne wybieranie

CDNP7ACC (G2) jest przeznaczony do pracy w systemie Master / Slave. W odróżnieniu od starych paneli, nowa seria nie posiada fizycznych paneli z dopiskiem Master lub Slave. Panel po wpięciu w system identyfikuje się i jeśli jest pierwszym panelem automatycznie ustawia się jako Master. Dołożenie kolejnych paneli wymusi ich ustawienie na tryb Slave. Dzięki temu dobór i konfiguracja sprzętu jest zdecydowanie prostsza.

Cyfrowy system uniwersalny

Dedykowany do systemów wielowejściowych

CDNP7ACC (G2) ST jest przystosowany do pracy w 2-żyłowym systemie cyfrowym Master/Slave. Systemy domofonowe tego typu sprawdzają się świetnie w dużych, wielowejściowych obiektach, takich jak np. osiedla mieszkaniowe. Z poziomu panelu bramowego można zrealizować połączenie z maksymalnie 255 lokatorami.

Uwaga!

Istnieje możliwość zamówienia specjalnej wersji panelu z modułem pamięci obsługującym do 999 użytkowników. Przy składaniu zamówienia konieczne jest zostawienie odpowiedniej uwagi.

Kolejną zaletą systemu cyfrowego CDN jest duży skuteczny zasięg dochodzący nawet do 1000 m. Dzięki czemu można go stosować nawet w bardzo rozległych obiektach. Dodatkowo system daje możliwość wybory 6-cyfrowych numerów lokalu, dzięki czemu sprawdza się on na dużych osiedlach lub w obiektach o skomplikowanej numeracji.

Funkcje obsługiwane przez system domofonowy CDN serii "7":

Funkcja portierska,
Funkcja otwierania korytarzowego,
Funkcja autootwierania dla każdego lokalu,
Funkcja przekierowania dzwonienia dla wybranych numerów dodatkowych. Przekierowanie jest zawsze aktywne dla odbiorników "pasywnych" (INS-UP720B/M, INS-UP) i może być włączone lub wyłączone dla odbiorników "aktywnych" (INS-UP720MR, UP800, INS-MP7, INS-MPR).

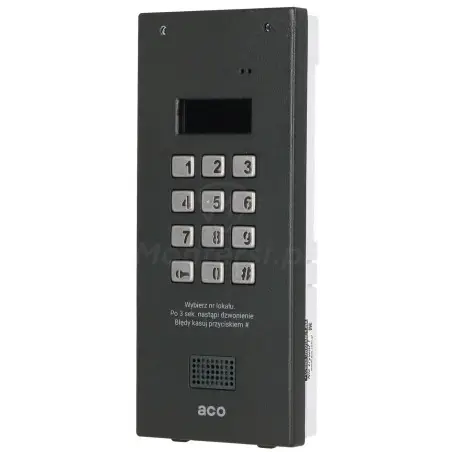

Klawiatura numeryczna

Łatwe wywołanie lokatora i sterowanie elektrozaczepem

Panel bramowy posiada wbudowaną klawiaturę numeryczną, z poziomu której można w łatwy sposób wywołać konkretnego lokatora - wystarczy wprowadzić numer lokalu i po 3 sekundach panel zacznie dzwonić. Z poziomu klawiatury numerycznej, lokator może również w łatwy sposób sterować elektrozaczepem. Po wprowadzeniu indywidualnego, 4-cyfrowego kodu otwarcia, elektrozaczep zostanie zwolniony. Panel udostępnia również 5 kodów administratora systemu i 1 kod instalatora.

Uwaga!

Istnieje możliwość zamówienia panelu z wytłoczonymi znakami alfabetu Braille'a na przyciskach klawiatury. Przy składaniu zamówienia konieczne jest zostawienie odpowiedniej uwagi.

Czytnik zbliżeniowy UNIQUE

Łatwe sterowanie elektrozaczepem i automatyką

Cechą charakterystyczną panelu CDNP7ACC ST jest wbudowany czytnik zbliżeniowy standardu UNIQUE 125 kHz. Z jego poziomu można w szybki i łatwy sposób sterować elektrozaczepem lub podłączonym do panelu urządzeniem automatyki domowej - wystarczy zbliżyć zaprogramowany brelok, kartę lub inny transponder. Ta drobna funkcjonalność znacznie ułatwia codzienną obsługę systemu domofonu.

W pamięci stacji bramowej można zapisać do 6144 transponderów zbliżeniowych. Transpondery z puli 6144, które nie zostały przypisane lokatorom mogą zostać przypisane administratorom systemu. Dodatkowo w pamięci panelu można zapisać transpondery instalatorów, dające możliwość szybkiego wejścia w ustawienia.

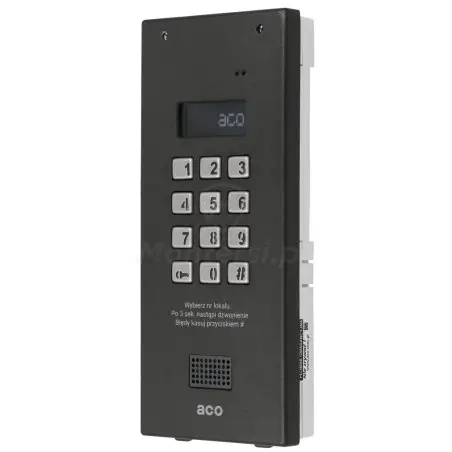

Wyświetlacz LCD

Wygodna obsługa systemu domofonu

Duża zaletą panelu jest wbudowany wyświetlacz LCD, dzięki któremu codzienna obsługa systemu jest łatwiejsza. Wyświetlany jest na nim wybierany numer, co minimalizuje ryzyko pomyłki. Dodatkowo mogą być na nim wyświetlane programowane wpisy, składające się z maksymalnie 30 znaków. Panel LCD jest podgrzewany, co zapewnia jego poprawną pracę nawet w bardzo niskich temperaturach. Wersja CDNP7ACC (G2) charakteryzuje się czarnym tłem wyświetlacza i białymi wyświetlanymi znakami.

Wyjścia panelu

Obsługa elektrozaczepów i urządzeń automatyki

Stacja bramowa CDNP7ACC ST jest wyposażona w 2 wyjścia. Pierwsze z nich służy do podłączenia elektrozaczepu standardowego (max. 1 A) lub rewersyjnego (max. 0.5 A). Drugie wyjście służy natomiast do podłączenia urządzeń automatyki, takich jak np. napęd bramowy, szlaban lub sterownik oświetlenia (max. 2 A / 30V DC). Przekaźnikami mogą sterować panele Master jak i Slave - nie wymagają dodatkowego modułu, jak w starszych wersjach

Modułowość

Możliwość rozbudowy funkcjonalności systemu

Duża zaletą panelu bramowego jest możliwość współpracy z licznymi modułami rozszerzającymi możliwości systemu. Przykładowo można do niego podłączyć:

Moduł przekaźnikowy CDN-PK, umożliwiający realizację sterowania elektrozaczepem o dużym poborze prądu lub urządzeniem systemu automatyki,
Moduł przekaźnikowy CDN-I/O, umożliwiający podłączenie 2 dodatkowych urządzeń zewnętrznych,
Moduł kamery CDNVK,
Moduł elektronicznej listy lokatorów CDN-230E,
Modułami z przyciskami lokatorów CDN-2NP, CDN-6NP, CDN-10NP.

Aluminiowa obudowa

Bezawaryjna praca w warunkach zewnętrznych

Zewnętrzna obudowa panelu została wykonana z malowanego proszkowo stopu aluminium. Zapewnia ona niemal całkowitą odporność na wpływ czynników pogodowych, umożliwiając bezawaryjną pracę na zewnątrz. Cechuje się ona również płaskim frontem i dobrą odpornością na uszkodzenia mechaniczne. Dodatkowo panel posiada wewnętrzną plastikową obudowę, która zapewnia ochronę elektroniki.

Kolejną zaletą stacji CDNP7ACC ST są specjalne uchwyty na których można zawiesić panel podczas montażu. Ta drobna zmiana sprawia, że montaż panelu jest znacznie wygodniejszy.

Dodatkowe zalety panelu:

Możliwość regulacji czasu rozmowy w zakresie 40 - 120 sekund,
Możliwość regulowania liczby otwarć podczas rozmowy w zakresie 1 - 3,
Możliwość indywidualnej konfiguracji ustawień dla każdego lokatora,
Możliwość włączania i wyłączania dostępu do sterowania urządzeniami zewnętrznymi osobno dla każdego lokatora,
Możliwość podłączenia kilku odbiorników pod tym samym numerem,
Możliwość grupowej zmiany numerów dzwonienia i grupowej zmiany zakresu numerów dzwonienia,
Możliwość ustawienia opcji dzwonienia bez rozmowy dla 8 lokali.
