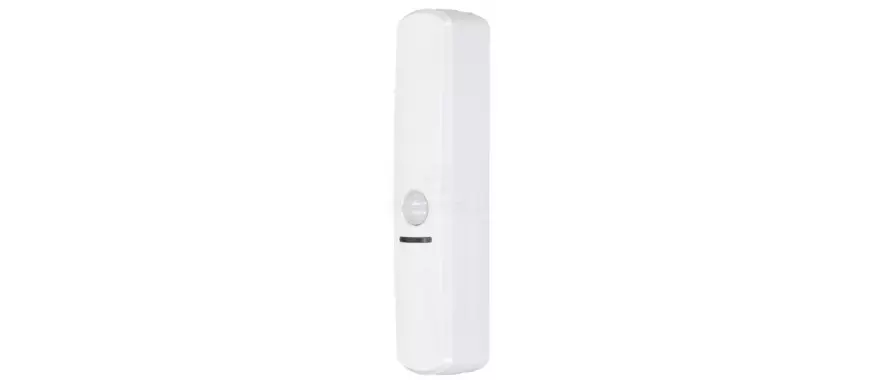

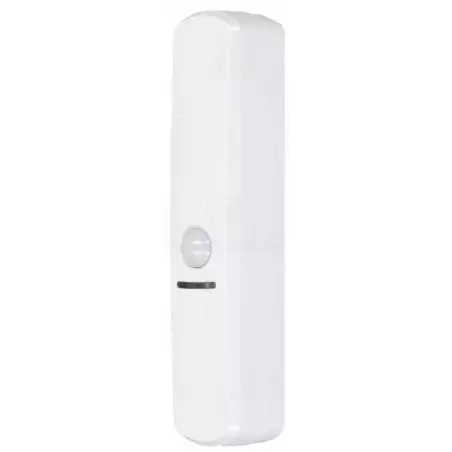

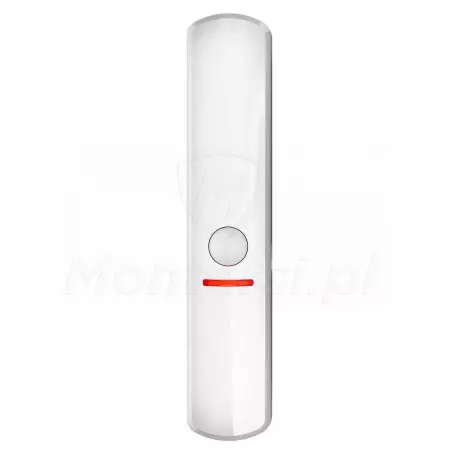

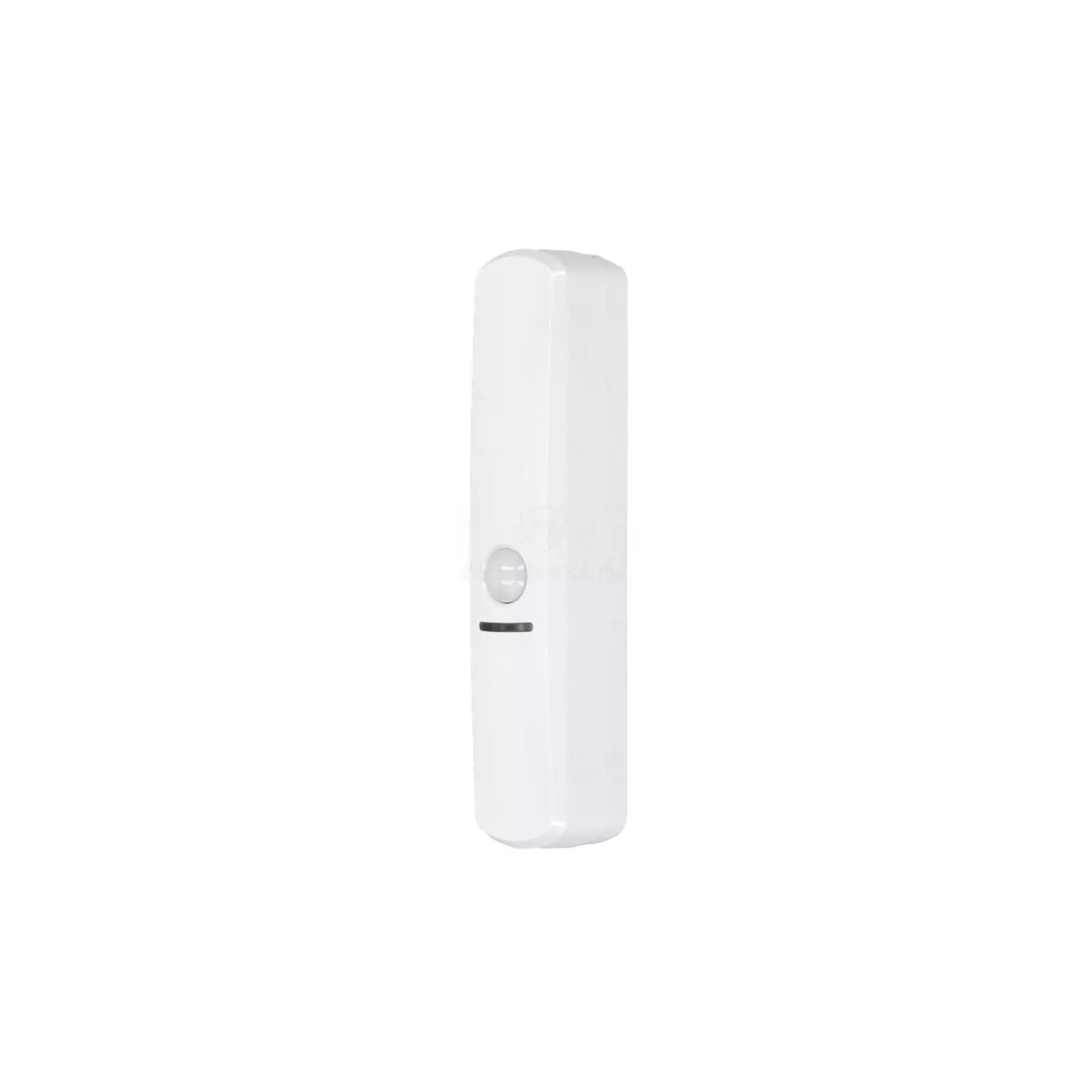

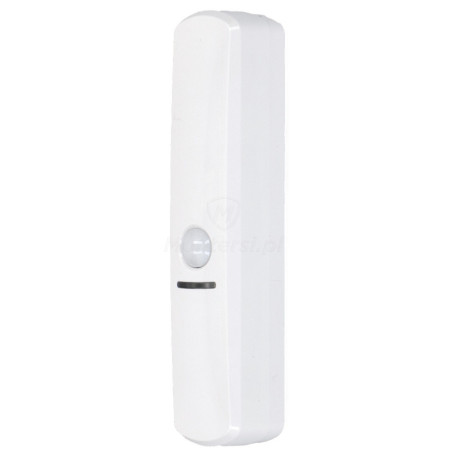

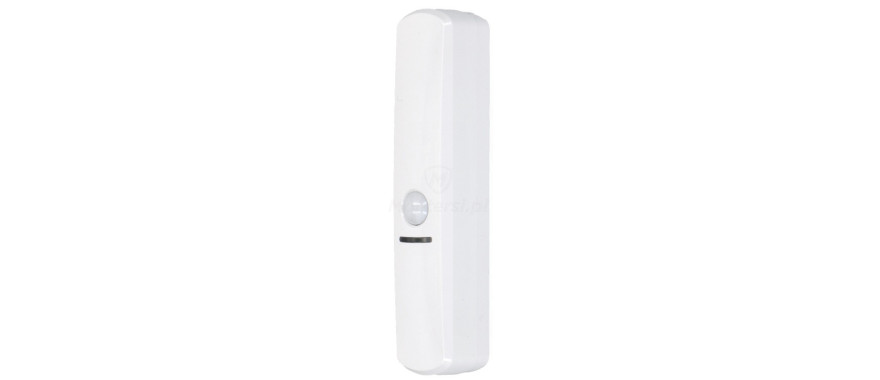

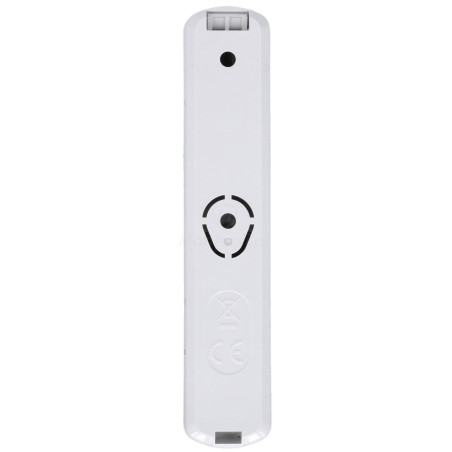

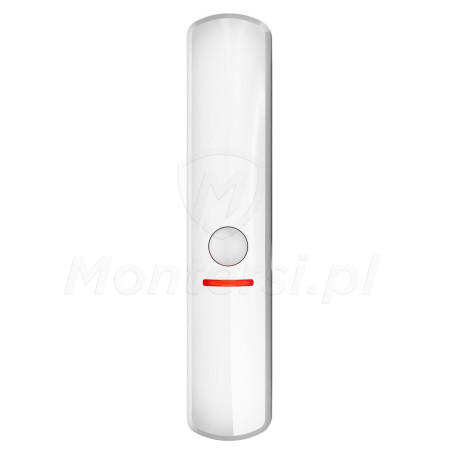

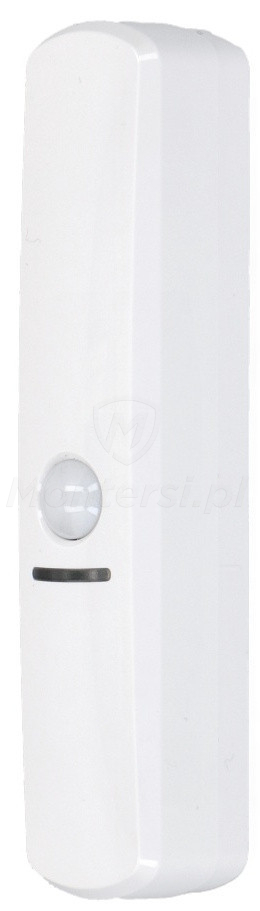

CD-2 - Czujka kurtynowa

Kod: 30424

Parametry techniczne:

Czujka PIR: TAK
Czujka kurtynowa: TAK
Zasięg: 5 x 4 x 1 m
Kąt pokrycia: 15°
Wyjście alarmowe: NC (24 V / 40 mA)
Wyjście antysabotażowe: NC (24 V / 40 mA)
Wykrywalna prędkość ruchu: 0.3 - 1 m/s
Temperatura pracy: -10...+55 °C
Zasilanie: 12 V DC
Pobór prądu w stanie gotowości: 5 mA
Maksymalny pobór prądu: 7 mA
Wymiary: 20 x 102 x 25 mm
Waga: 27 g
Gwarancja producenta: 24 miesiące

Warianty:

Dużo

Czas realizacji:

24h

107,01 zł

netto: 87,00 zł

Opis produktu
Załączniki

CD-2 - Wewnętrzna czujka kurtynowa, dedykowana do realizacji funkcji ochrony obwodowej w systemach alarmowych SATEL. Niezawodna i uniwersalna, znajduje zastosowanie w rozwiązaniach systemów w domach i firmach. Czujkę CD-2 można wykorzystać do realizacji np. ochrony drzwi i okien wewnątrz budynku, nadzoru przejść lub jako element systemu automatyki budynku.

Do cech charakterystycznych czujki SATEL CD-2 można zaliczyć:

Spełnia wymagania normy EN 50130-4 i EN 50130-5
Wbudowany pasywny element piroelektryczny (czujka PIR)
Wbudowana soczewka dedykowana do czujek kurtynowych małego zasięgu (obszar detekcji 5 x 4 x 1 m)
Wbudowane wyjście alarmowe typu NC (24 V DC / 40 mA)
Cyfrowy algorytm detekcji i funkcja kompensacji temperatury
Ochrona sabotażowa przed nieautoryzowanym otwarciem i oderwaniem od obudowy
Nadzór układu detekcji i zasilania
Diodowa sygnalizacja LED
Kompaktowe wymiary i elegancki wygląd
Szybki i ławy montaż czujki (otwieranie przy pomocy specjalnego uchwytu, uchwyt w zestawie)

Parametry techniczne:

Parametry techniczne:

Czujka PIR: TAK
Czujka kurtynowa: TAK
Zasięg: 5 x 4 x 1 m
Kąt pokrycia: 15°
Wyjście alarmowe: NC (24 V / 40 mA)
Wyjście antysabotażowe: NC (24 V / 40 mA)
Wykrywalna prędkość ruchu: 0.3 - 1 m/s
Temperatura pracy: -10...+55 °C
Zasilanie: 12 V DC
Pobór prądu w stanie gotowości: 5 mA
Maksymalny pobór prądu: 7 mA
Wymiary: 20 x 102 x 25 mm
Waga: 27 g
Gwarancja producenta: 24 miesiące

Pasywny czujnik PIR

Wysoka skuteczność wykrywania intruza

Do budowy czujki CD-2 wykorzystano dobrej jakości, pasywny czujnik piroelektryczny i soczewkę dedykowaną do czujek kurtynowych małego zasięgu. Dzięki czemu cechuje się ona wysoką skutecznością wykrywania intruza w obszarze detekcji: 5 x 4 x 1 m (15°). Umieszczona nad niedużym oknem lub drzwiami, powinna być w stanie samodzielnie je nadzorować. Dodatkową zaletą modelu jest możliwość regulacji czułości czujki, przy pomocy potencjometru, co umożliwia jej dostosowanie do miejsca montażu.

Cyfrowy algorytm detekcji i kompensacja temperatury

Skuteczna detekcja intruza i odporność na fałszywe alarmu

Czujka CD-2 działają w oparciu o zaawansowany algorytm detekcji intruza. Dzięki niemu, cechują się one wysoką skutecznością wykrywania ruchu w całym obszarze detekcji. Cyfrowa obróbka odbieranego sygnału minimalizuje również ryzyko wystąpienia fałszywego alarmu, przez co zwiększa niezawodność całego systemu alarmowego.

Kolejną zaletą czujki jest obsługa funkcji kompensacji temperatury. Funkcja ta automatycznie dostosowuje parametry pracy czujki do temperatury otoczenia. Co za tym idzie, gwarantuje ona wysoką skuteczność wykrywania intruza w praktycznie dowolnym pomieszczeniu - nawet tym, w którym temperatura otoczenia jest zbliżona do temperatury ludzkiego ciała. Zasada działania funkcji kompensacji temperatury jest bardzo prosta. Kiedy temperatura otoczenia rośnie i zbliża się to temperatury ludzkiego ciała, czujka automatycznie zwiększa swoją czułość.

Wyjścia typu NC

Współpraca z dowolną centralą alarmową

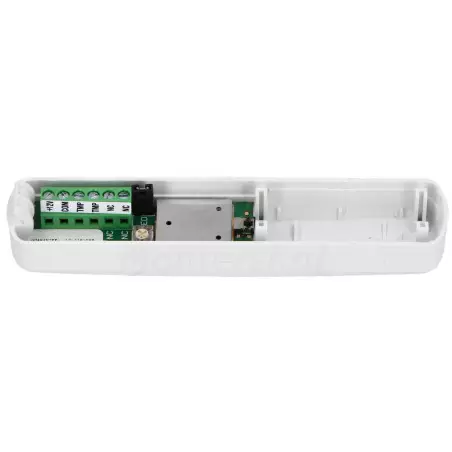

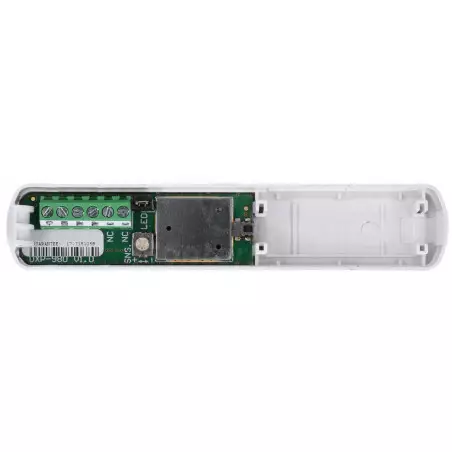

Czujka CD-2 jest wyposażona w wyjście alarmowe typu NC (24 V DC / 40 mA). Dzięki niemu jest ona uniwersalna i można ją podłączyć do praktycznej centrali alarmowej. Czujka jest również wyposażona w wyjście sabotażowe typu NC (24 V DC / 40 mA). Wyjście to sygnalizuje alarm sabotażu, w przypadku nieautoryzowanego otwarcia i oderwania obudowy od podłoża.

Nadzór układu detekcji i zasilania

Większa niezawodność systemu alarmowego

Dużą zaletą czujki jest wbudowany układ nadzoru detekcji ruchu lub spadku napięcia poniżej wartości 9 V (na czas dłuższy niż 2 sek). Gdy układ detekcji ruchu zacznie działać nieprawidłowo, lub dojdzie do spadku napięcia zasilania, czujka zgłosi awarię. Awaria sygnalizowana jest włączeniem wyjścia alarmowego oraz świeceniem diody LED. Sygnalizacja awarii trwa przez cały czas jej występowania.
