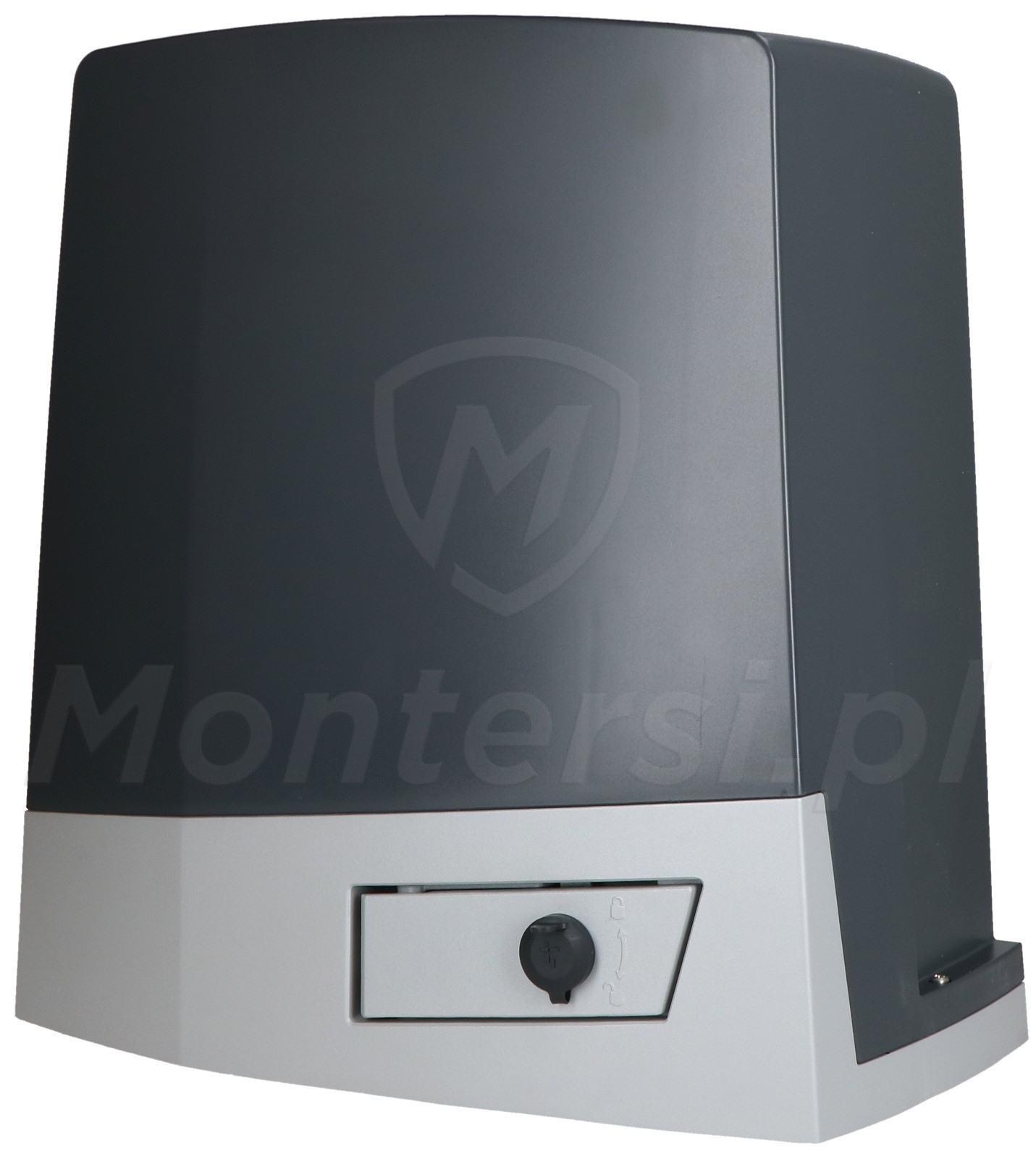

BKV15AGS Napęd 36V 1500kg / 20m

Konstrukcja i montaż

Stabilność, trwałość, ochrona przed warunkami zewnętrznymi

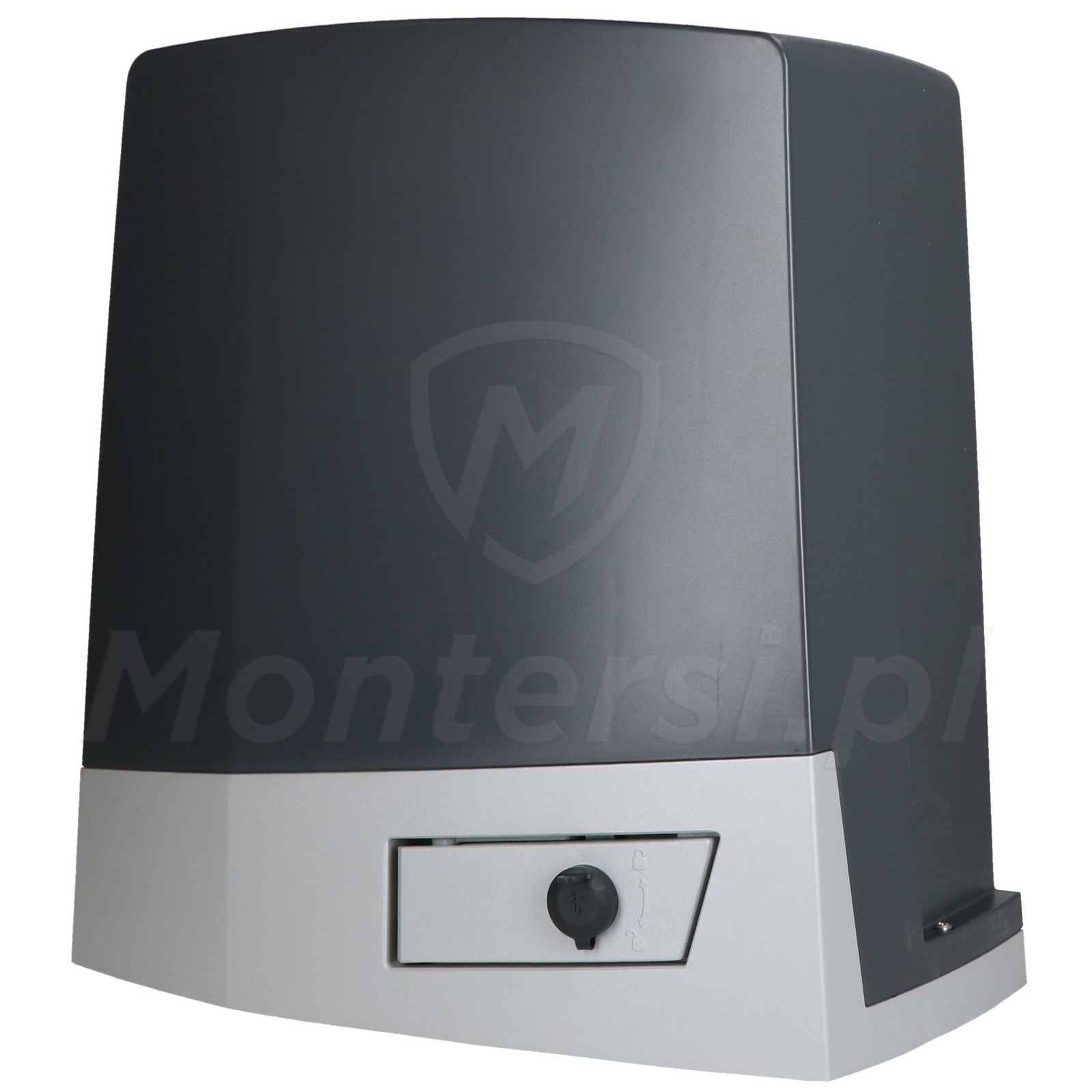

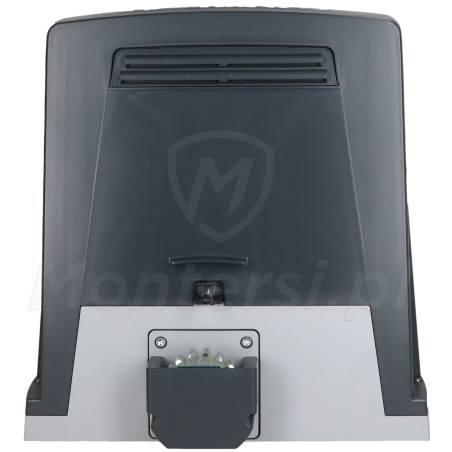

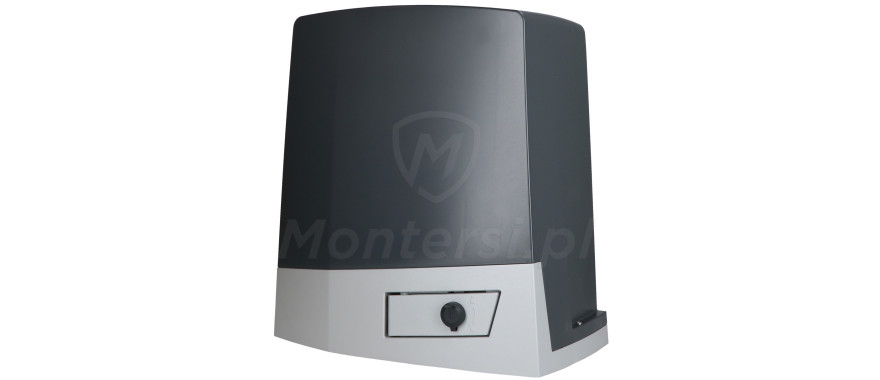

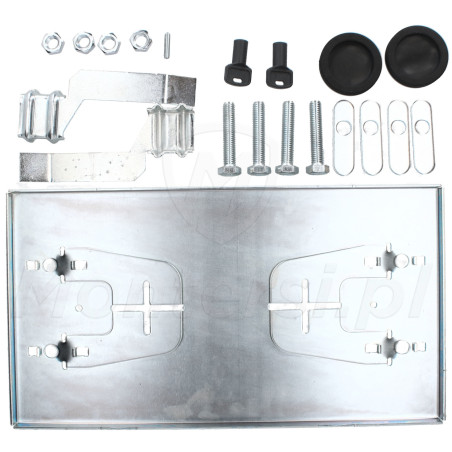

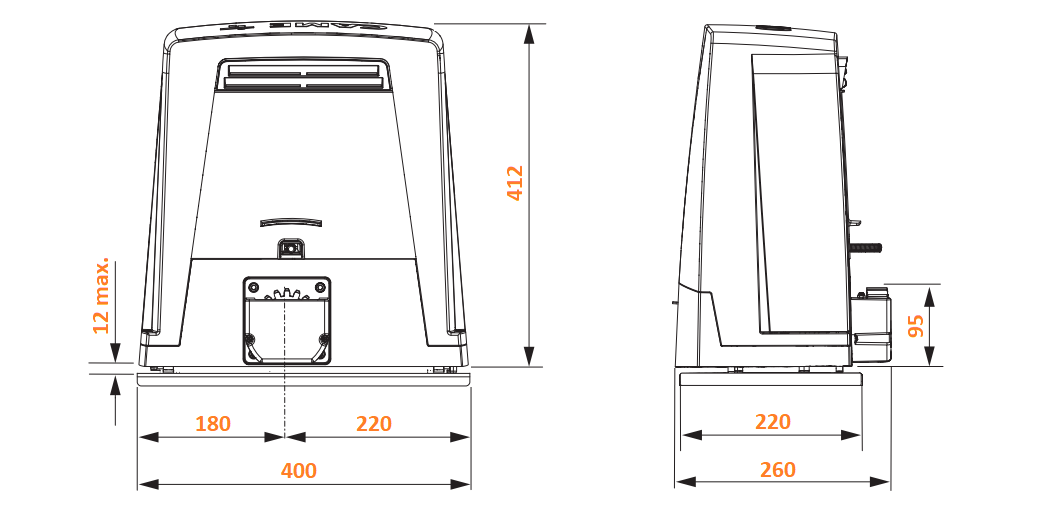

CAME BKV15AGS to napęd o zwartej konstrukcji i wysokiej odporności mechanicznej. Przystosowany jest do montażu na płycie fundamentowej za pomocą czterech śrub, co zapewnia stabilność oraz ogranicza drgania podczas pracy. Obudowa wykonana jest z tworzywa technicznego, odpornego na działanie warunków atmosferycznych. Wersja AGS posiada zintegrowane ograniczniki krańcowe oraz osłonę ochronną, dzięki czemu spełnia wymagania norm dotyczących zastosowań zewnętrznych. Dzięki kompaktowym wymiarom i dopracowanej konstrukcji napęd nie wymaga dużej przestrzeni instalacyjnej, a jego montaż można łatwo dopasować do standardowych płyt fundamentowych. Szczegółowe wymiary i rozstaw otworów montażowych przedstawiono na rysunku technicznym, co pozwala instalatorowi na precyzyjne przygotowanie miejsca montażu.

Silnik i parametry robocze

Napęd wydajny, energooszczędny i dostosowany do ciężkich bram

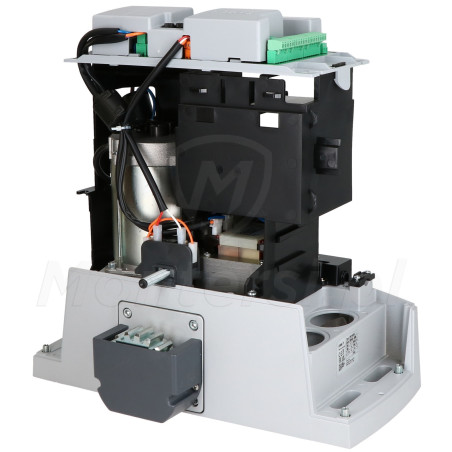

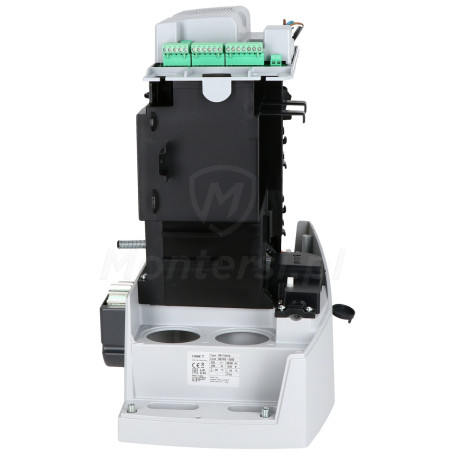

Napęd wyposażony jest w silnik 36 V DC o mocy 200 W i maksymalnym poborze prądu 8 A. Urządzenie generuje siłę ciągu do 800 N oraz maksymalny nacisk do 1200 N, co pozwala na obsługę bram przesuwnych o masie do 1500 kg i długości do 20 metrów. Prędkość przesuwu wynosi 12 m/min, co zapewnia płynne i efektywne otwieranie oraz zamykanie bramy. Zintegrowany układ przekładniowy gwarantuje optymalne przełożenie momentu obrotowego i stabilność pracy.

Bezpieczeństwo i funkcje ochronne

Detekcja przeszkód, listwy krawędziowe, rozprzęglenie awaryjne

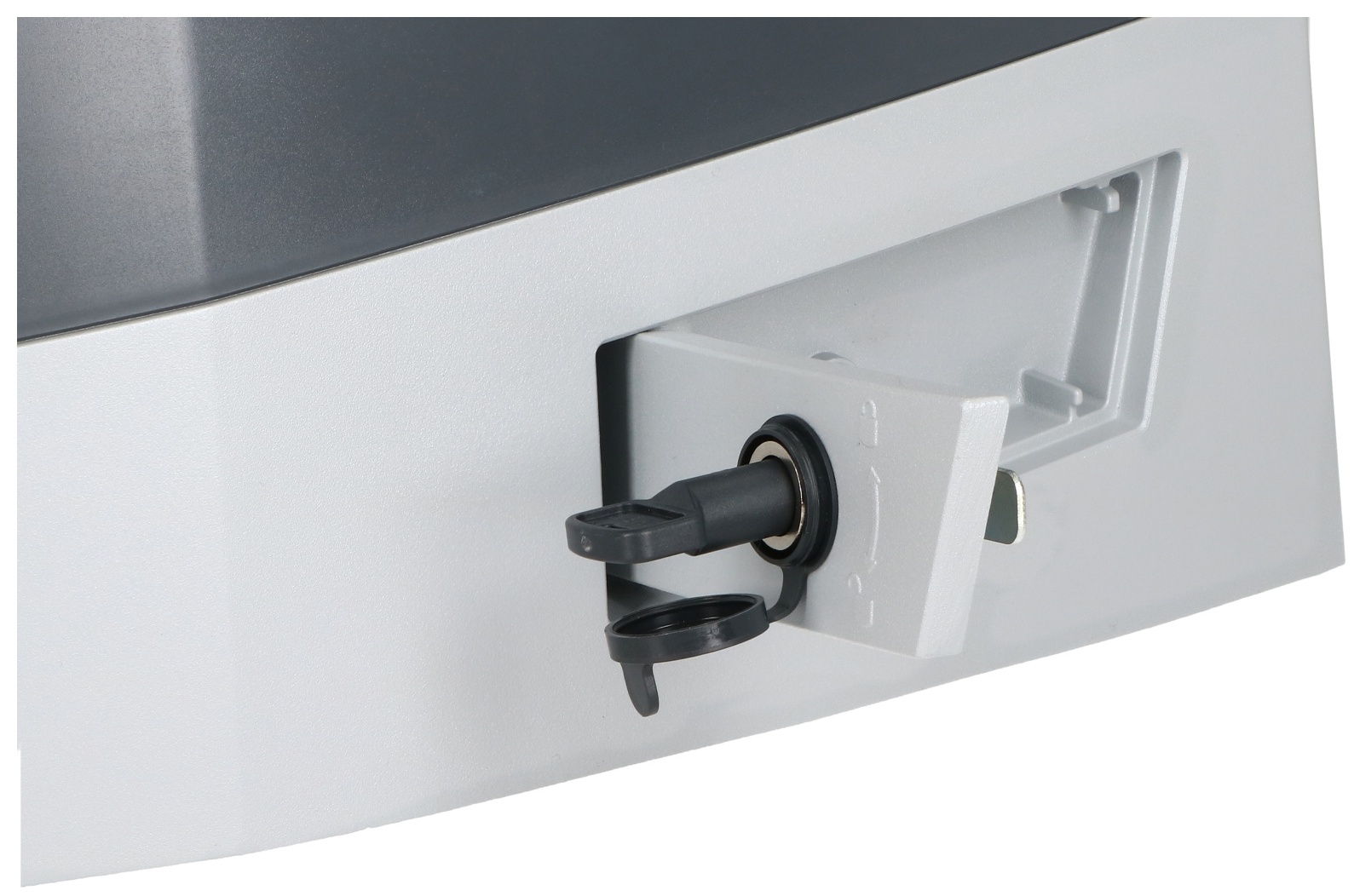

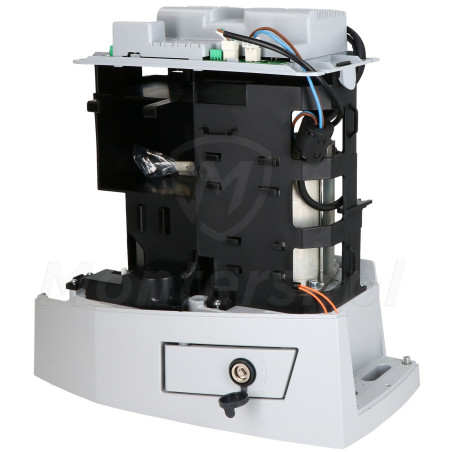

Napęd BKV15AGS oferuje pełną kompatybilność z urządzeniami zabezpieczającymi, takimi jak fotokomórki, listwy rezystancyjne 8k2, sygnalizatory świetlne oraz krańcówki mechaniczne. System wykrywania przeszkód bazuje na pomiarze siły oporu podczas pracy, co umożliwia automatyczne zatrzymanie lub cofnięcie bramy w razie kontaktu z przeszkodą. Dodatkowo konstrukcja napędu przewiduje możliwość ręcznego rozsprzęglenia mechanizmu przy pomocy dedykowanego klucza awaryjnego, co pozwala na otwarcie lub zamknięcie bramy nawet w przypadku braku zasilania. Mechanizm rozprzęglenia jest łatwo dostępny i prosty w obsłudze, dzięki czemu użytkownik ma zagwarantowany pełny dostęp do swojej posesji w każdej sytuacji. Dzięki klasie ochrony IP54, napęd może być bezpiecznie stosowany w warunkach zewnętrznych.

Integracja i sterowanie

Obsługa akcesoriów CAME, automatyka, dostęp zdalny

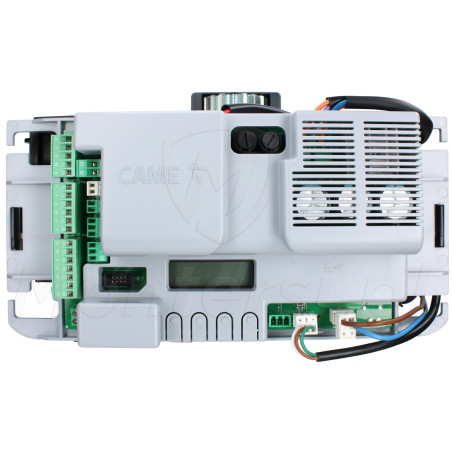

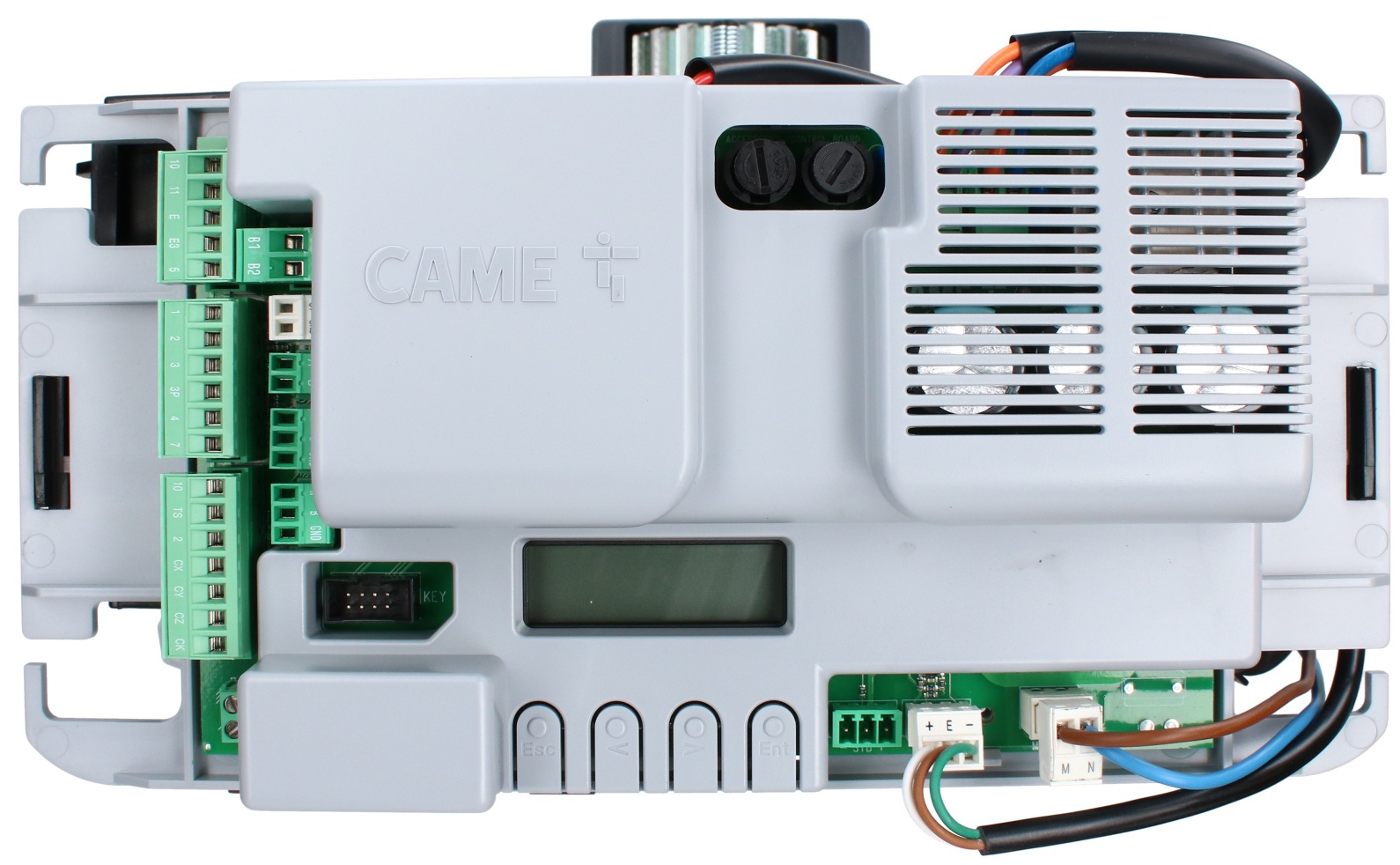

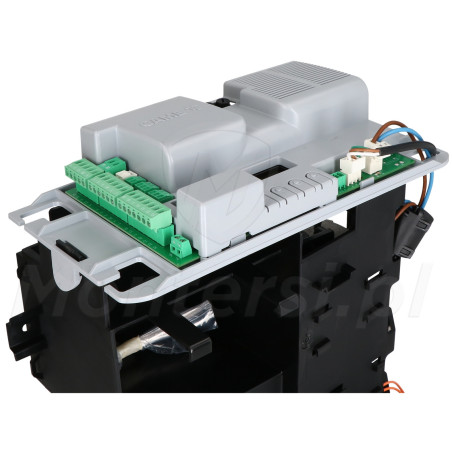

Napęd współpracuje z centralą CAME, która stanowi główny moduł zarządzający wszystkimi funkcjami urządzenia. Płyta sterująca integruje obsługę silnika, systemów bezpieczeństwa oraz akcesoriów dodatkowych, a liczne złącza umożliwiają szybkie podłączenie fotokomórek, listew krawędziowych, sygnalizatorów świetlnych czy przełączników sterujących. Urządzenie obsługuje zróżnicowane formy sterowania: piloty, przełączniki kluczykowe, klawiatury kodowe i czytniki zbliżeniowe. Możliwe jest również zastosowanie odbiorników radiowych oraz sterowanie przewodowe w standardzie NO/NC. Dzięki wbudowanemu wyświetlaczowi konfiguracja i diagnostyka są proste i intuicyjne, a system wentylacji elektroniki zapewnia stabilną pracę płyty w długim okresie eksploatacji. W zależności od zastosowanej centrali, instalację można dodatkowo rozbudować o harmonogramy czasowe oraz integrację z platformą CAME Connect, co umożliwia zdalne zarządzanie napędem z poziomu smartfona lub komputera.

Zasilanie i warunki środowiskowe

Praca w szerokim zakresie temperatur, odporność IP54

Napęd zasilany jest napięciem 230 V AC, natomiast silnik pracuje na 36 V DC, a odpowiednie przekształcenie napięcia realizowane jest przez płytę sterującą wyposażoną w zintegrowany przetwornik. Takie rozwiązanie pozwala na stabilną pracę układu, zwiększa bezpieczeństwo oraz wydłuża żywotność elementów napędu. Urządzenie zostało przystosowane do eksploatacji w szerokim zakresie temperatur od -20°C do +55°C, co umożliwia jego niezawodne działanie zarówno w klimacie umiarkowanym, jak i chłodniejszym. Solidna obudowa oraz klasa izolacji I zapewniają odporność na działanie wilgoci, pyłu i czynników atmosferycznych, co pozwala na długotrwałe użytkowanie napędu w warunkach zewnętrznych bez ryzyka pogorszenia parametrów pracy.
