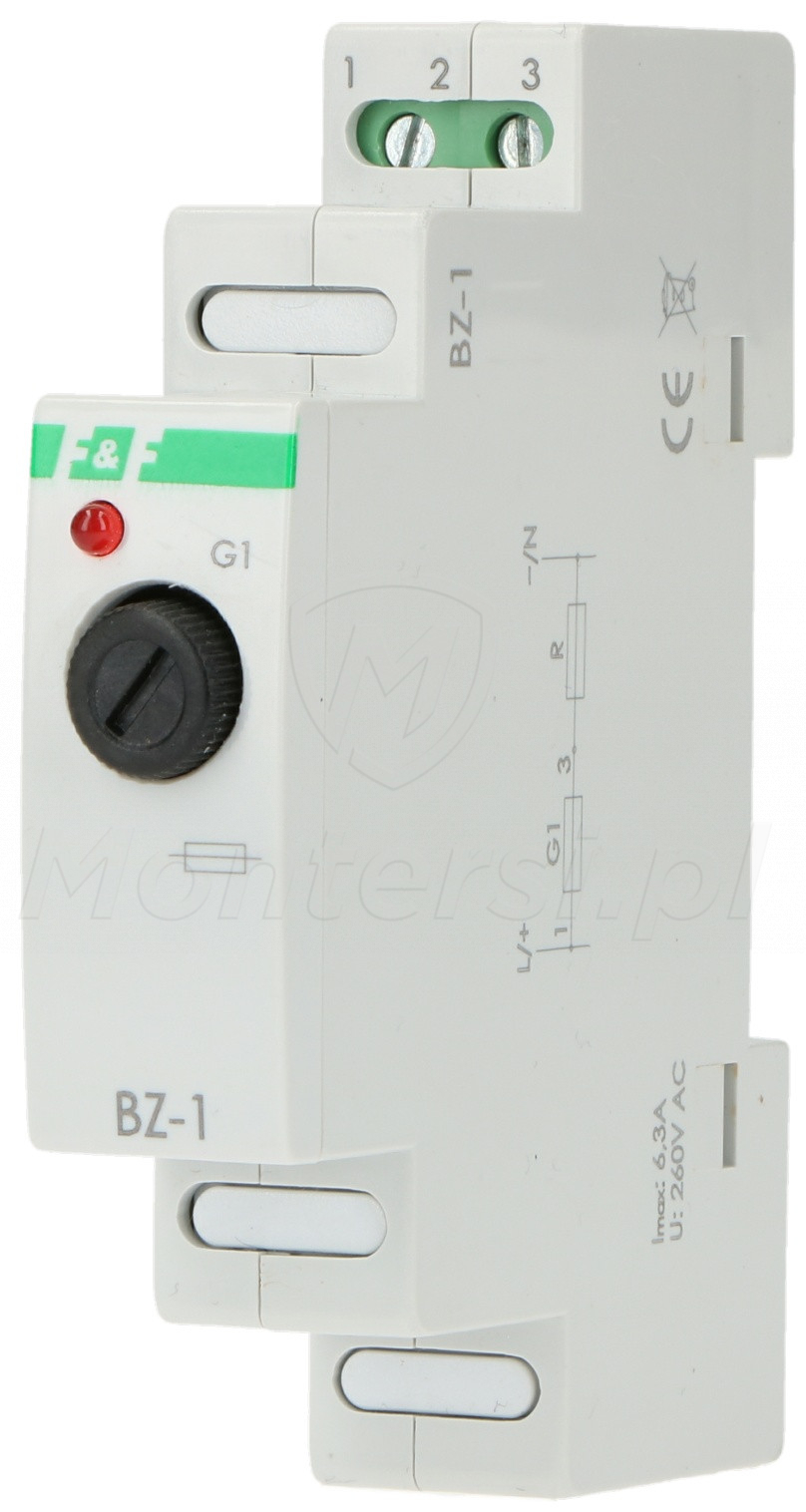

BZ-1 - Moduł bezpiecznikowy jednogniazdowy

Kod: 09678

Parametry techniczne:

  • Napięcie zasilania: max 250 V AC/DC (zależne od użytej wkładki topikowej)
  • Maksymalny prąd: 6,3 A
  • Bezpieczniki: Wkładka topikowa Ø5×20 mm
  • Przyłączenie: Zaciski śrubowe 2,5 mm²
  • Max. moment dokręcający: 0,4 Nm
  • Temperatura pracy: -25...+50 °C
  • Wymiary: 1 moduł (18 mm)
  • Sposób montażu: Na szynie DIN 35 mm
  • Stopień ochrony: IP20
Dużo
Czas realizacji:
24h
53,14 zł
netto: 43,20 zł
BZ-1 - Moduł bezpiecznikowy
  • BZ-1 - Moduł bezpiecznikowy
  • BZ-1 - Moduł bezpiecznikowy
  • BZ-1 - Moduł bezpiecznikowy
  • BZ-1 - Moduł bezpiecznikowy
  • BZ-1 - Moduł bezpiecznikowy

BZ-1 - Moduł bezpiecznikowy przeznaczony jest do zabezpieczenia odbiorników elektrycznych przed skutkami wzrostu prądu ponad dopuszczalną wartość. Moduł posiada jedno gniazdo na bezpiecznik topikowy.

Parametry techniczne:

Parametry techniczne:

  • Napięcie zasilania: max 250 V AC/DC (zależne od użytej wkładki topikowej)
  • Maksymalny prąd: 6,3 A
  • Bezpieczniki: Wkładka topikowa Ø5×20 mm
  • Przyłączenie: Zaciski śrubowe 2,5 mm²
  • Max. moment dokręcający: 0,4 Nm
  • Temperatura pracy: -25...+50 °C
  • Wymiary: 1 moduł (18 mm)
  • Sposób montażu: Na szynie DIN 35 mm
  • Stopień ochrony: IP20

Moduł bezpiecznikowy

Niezależne zasilanie obwodów wyjściowych

BZ-1 - Moduł bezpiecznikowy przeznaczony do niezależnego zasilania niskonapięciowych obwodów wyjściowych. Doskonale nadaje się do zasilania elementów systemów telewizji przemysłowej i systemów alarmowych (takich jak np. kamery i czujki), w których uszkodzenie jednego z urządzeń wpływa na pracę pozostałych.bz-1_schemat_b

Bezpiecznik topikowymi

Sygnalizująca czerwona dioda LED

Każde z wyjść modułu jest zabezpieczone bezpiecznikiem topikowym, który może być dostosowany do potrzeb instalacji. Moduł współpracuje z wkładkami topikowymi szybkim (S) lub zwłocznymi (T) o wartościach  z zakresu 0,1 A÷6,3 A. Przepalenie jakiegokolwiek bezpiecznika jest sygnalizowane zapaleniem czerwonej diody LED od danego wyjścia. Moduł nadaje się do montowania na szynach DIN w specjalnych obudowach. Moduł zajmuje 1U

bz-3_a

Pobierz

Typ Nazwa Opis Rozmiar
Instrukcje PDF BZ-1 - instrukcja obsługi 88.11 kB Pobierz
Certyfikaty pdf BZ-1 - deklaracja CE 144.92 kB Pobierz
Karty Katalogowe pdf BZ-1 - karta katalogowa 1.7 MB Pobierz
