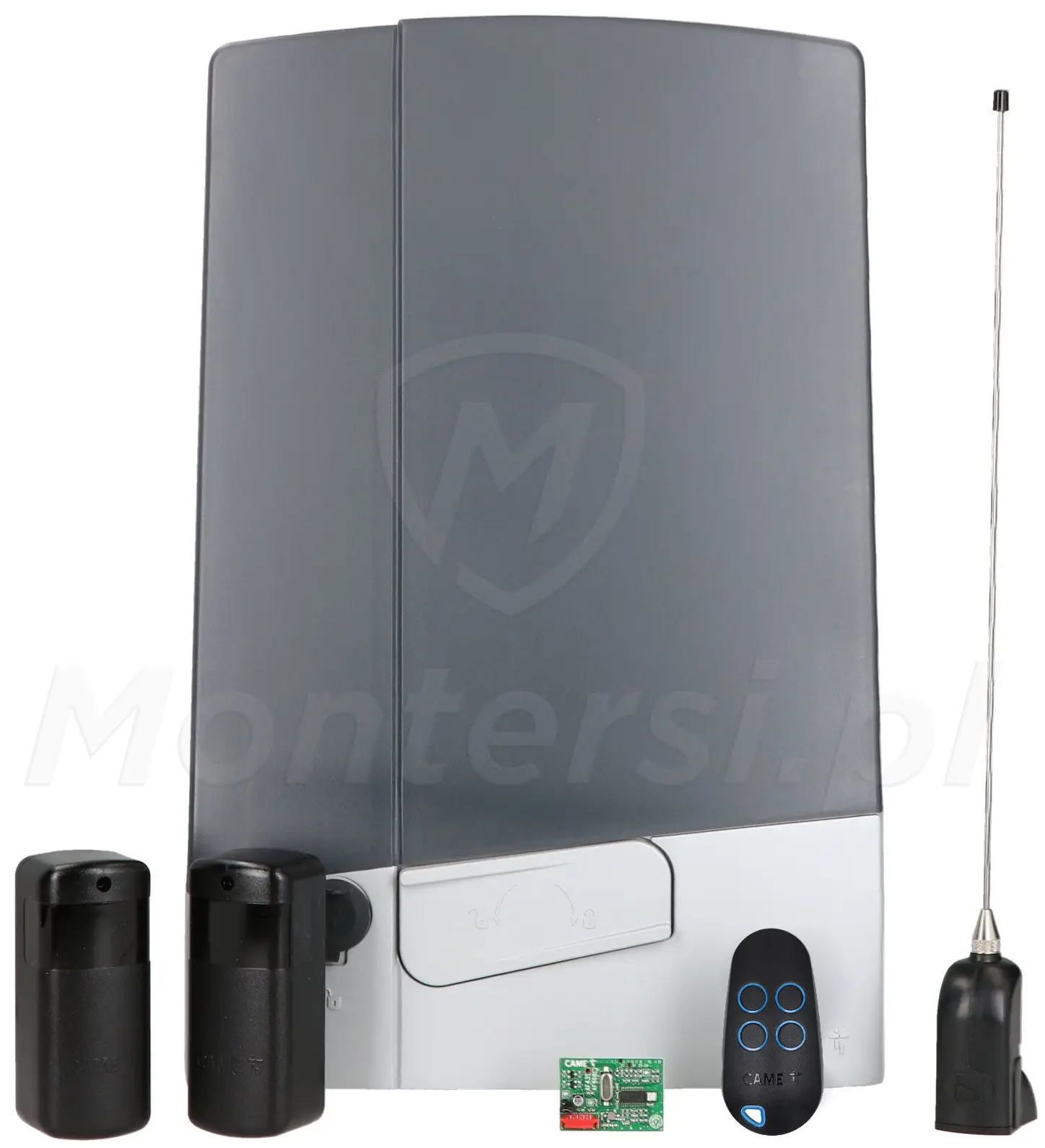

BXV 6 PLUS - Zestaw do bramy przesuwnej

BXV 6 PLUS - Zestaw siłownika do bram przesuwnych o maksymalnym ciężarze do 600 kg i długości do 18 m. Do najważniejszych cech zestawu zaliczyć można:

Silnik 24 V DC wyposażony w enkoder zapewniający precyzyjne zarządzanie prędkością, siłą oraz spowalnianiem
Zaawansowana elektronika oferująca wiele ustawień napędu
Płyta sterująca wyposażona w wyświetlacz do ułatwienia komunikacji i diagnozy usterek
System kontrolujący prędkość ruchu, przyśpieszenie oraz hamowanie
Przeznaczenie do pracy intensywnej
Łatwy system wysprzęglania do ręcznego otwierania bramy w sytuacjach awaryjnych
Obsługa Came Key
Obsługa akcesoriów CXN BUS

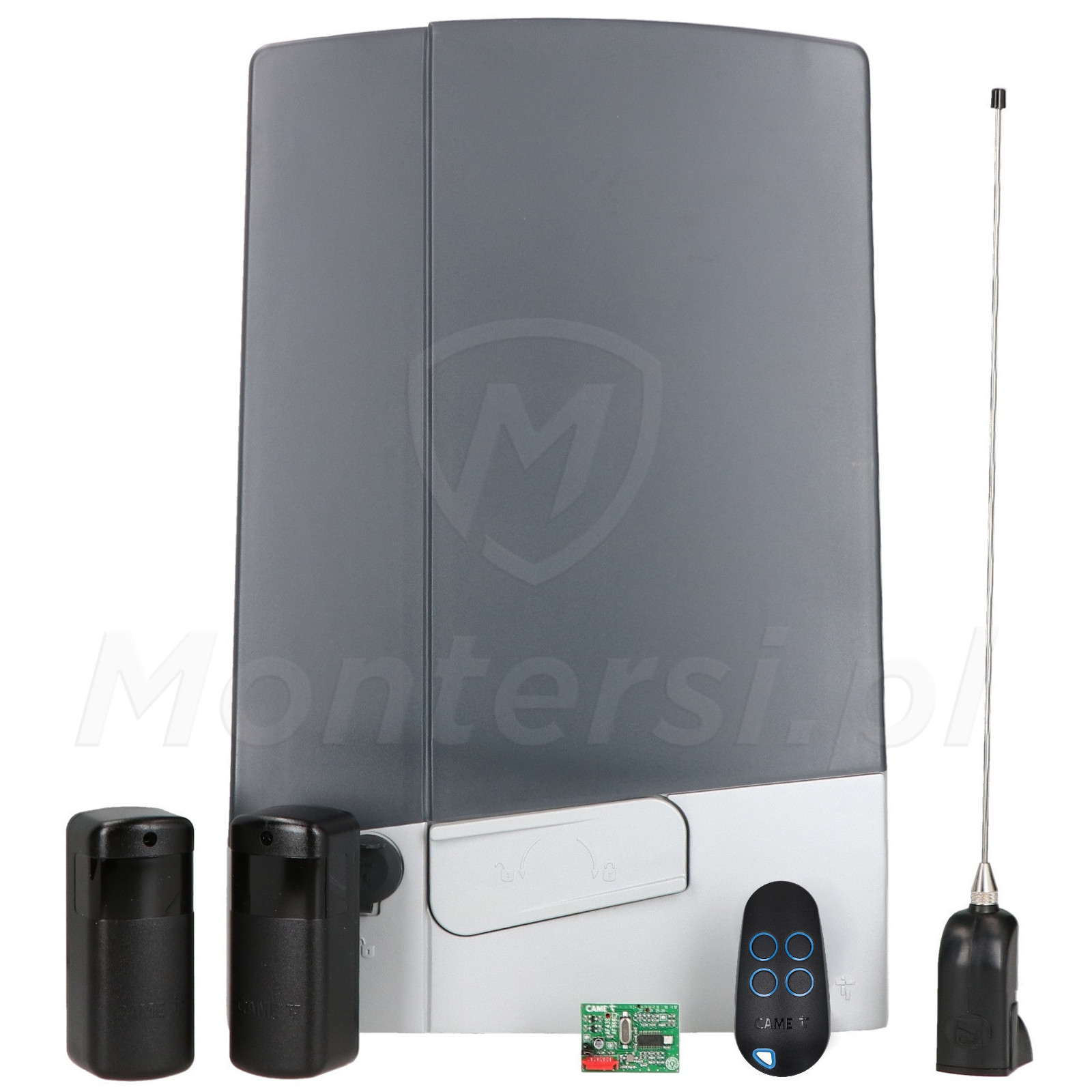

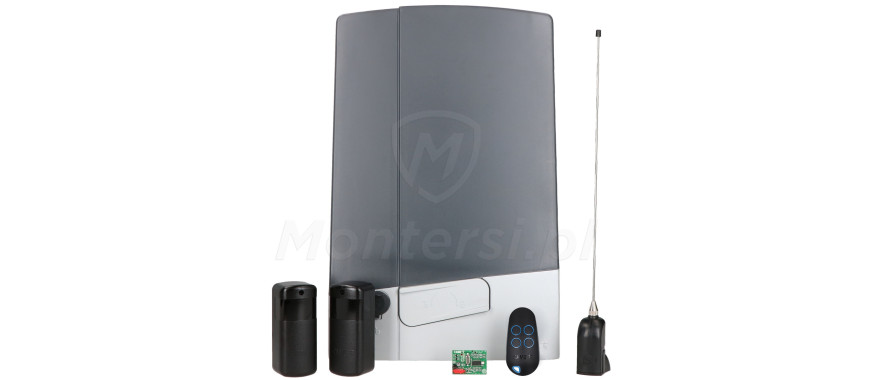

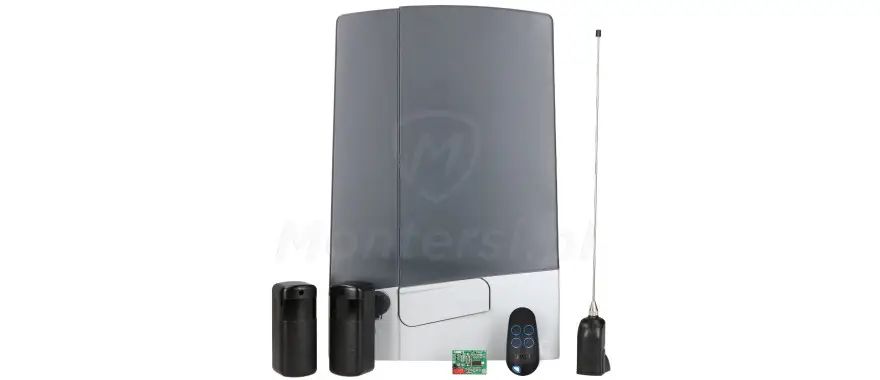

W skład zestawu wchodzą:

Siłownik BXV06AGE
Centrala sterująca ZBC1
Pilot radiowy TOP 44RBN
Karta częstotliwości AF43S
Fotokomórki DXR20CAP
Akcesoria montażowe

Parametry techniczne:

Parametry techniczne:

Maksymalny ciężar bramy: 600 kg
Nominalny moment obrotowy: 600 Nm
Prędkość bramy: 12 m/min
Temperatura pracy: -20...+55 °C
Zasilanie silnika: 24 V
Pobierana moc: 270 W

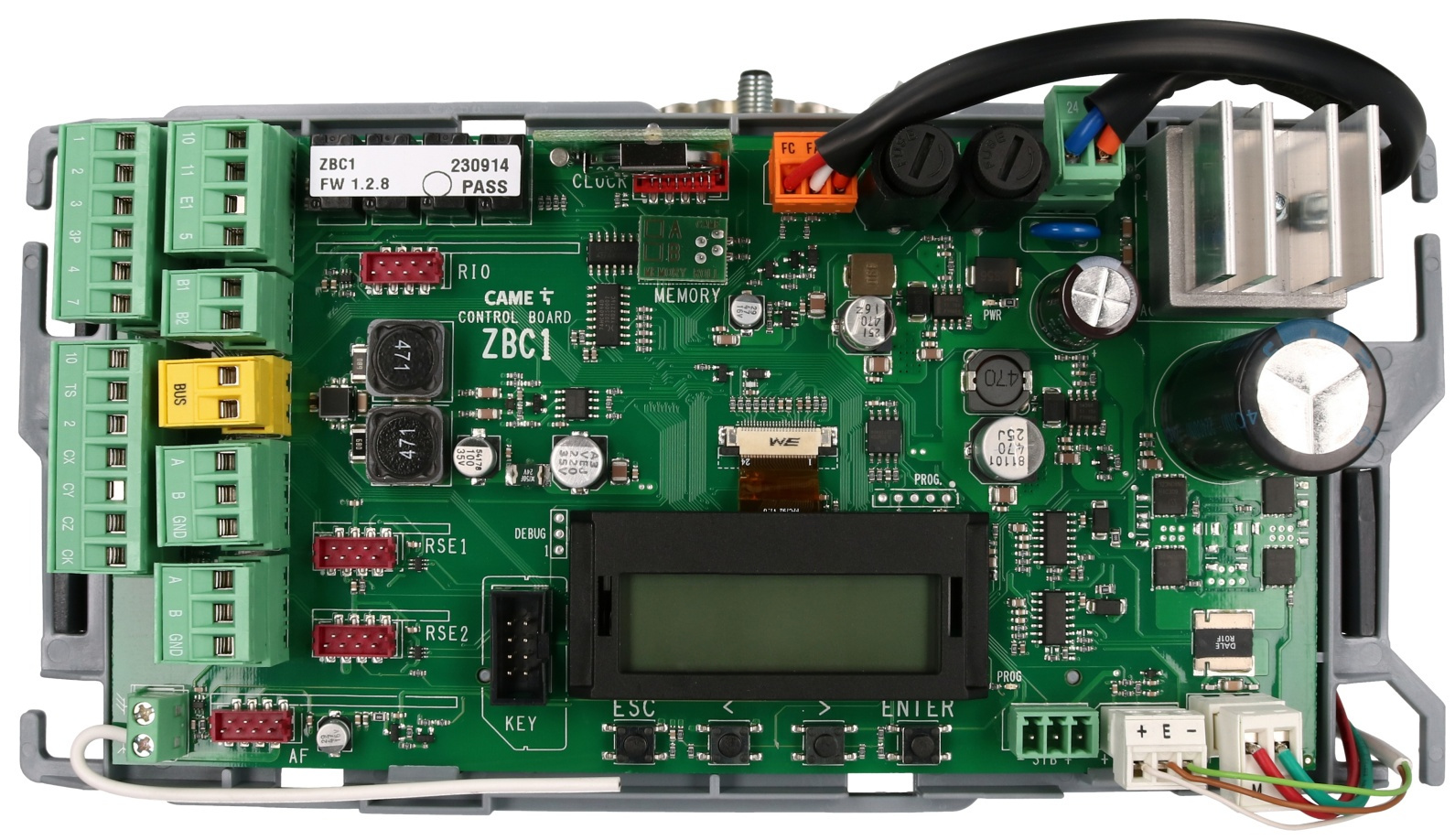

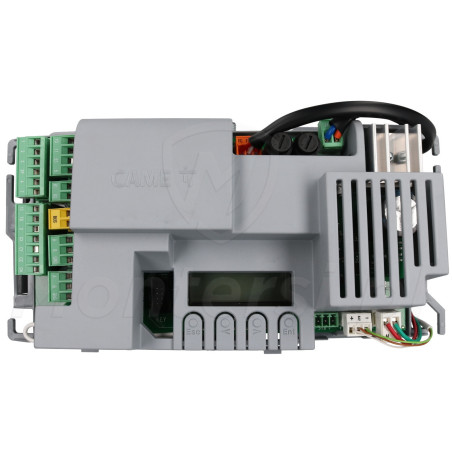

Centrala sterująca ZBC1

Funkcjonalność dostosowana do twojej wygody

W skład zestawu wchodzi centrala sterująca ZBC1 z wbudowanym 2-kanałowym dekoderem radiowym. Zapewnia ona odpowiednią funkcjonalność dla systemów sterowania bramą w domach prywatnych jak i większych osiedlach czy firmach. Możemy do niej podłączyć zestaw fotokomórek, lampę sygnalizacyjną, czytnik kart oraz klawiatury kodowe.

Prosty proces programowania

Funkcja autoprogramowania

BXV 6 PLUS cechuje się prostym procesem programowania - automatycznie zapamiętuje położenia krańcowe (funkcja autoprogramowania) i parametry ruchu podczas jednego manewru otwierania i zamykania. Jego siła, tryb pracy i prędkość mogą być regulowane w kilku poziomach. Proces programowania jest ułatwiony dzięki wbudowanemu wyświetlaczowi.

CXN BUS

Obsługa nowych akcesoriów

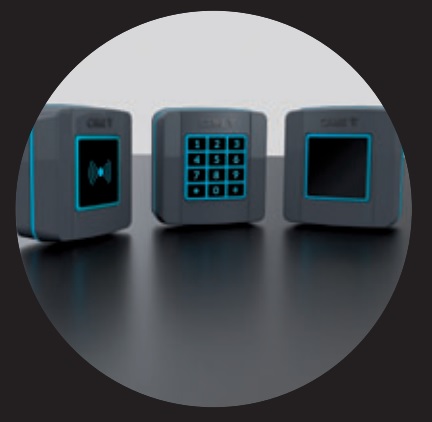

Centrala jest wyposażona w wejścia umożliwiające podłączenie dwóch rodzajów akcesoriów - tradycyjnych oraz w systemie CXN BUS. Dzięki wykorzystaniu dwużyłowej magistrali można w łatwy i szybki sposób podłączyć takie urządzenia jak:

Przełączniki kluczykowe
Czujniki Bluetooth
Klawiatury kodowe
Czytniki zbliżeniowe
Fotokomórki Serii DLX
Fotokomórki obrotowe DXR
Lampy serii KRX
Moduły rozszerzeń

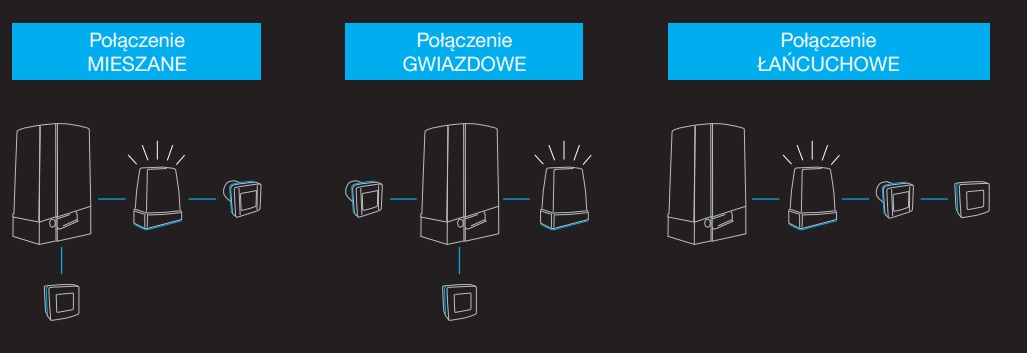

Korzystając z systemu CXN BUS podłączenie akcesoriów możliwe jest w jednej z trzech opcji: łańcuchowej, gwiazdowej lub mieszanej.

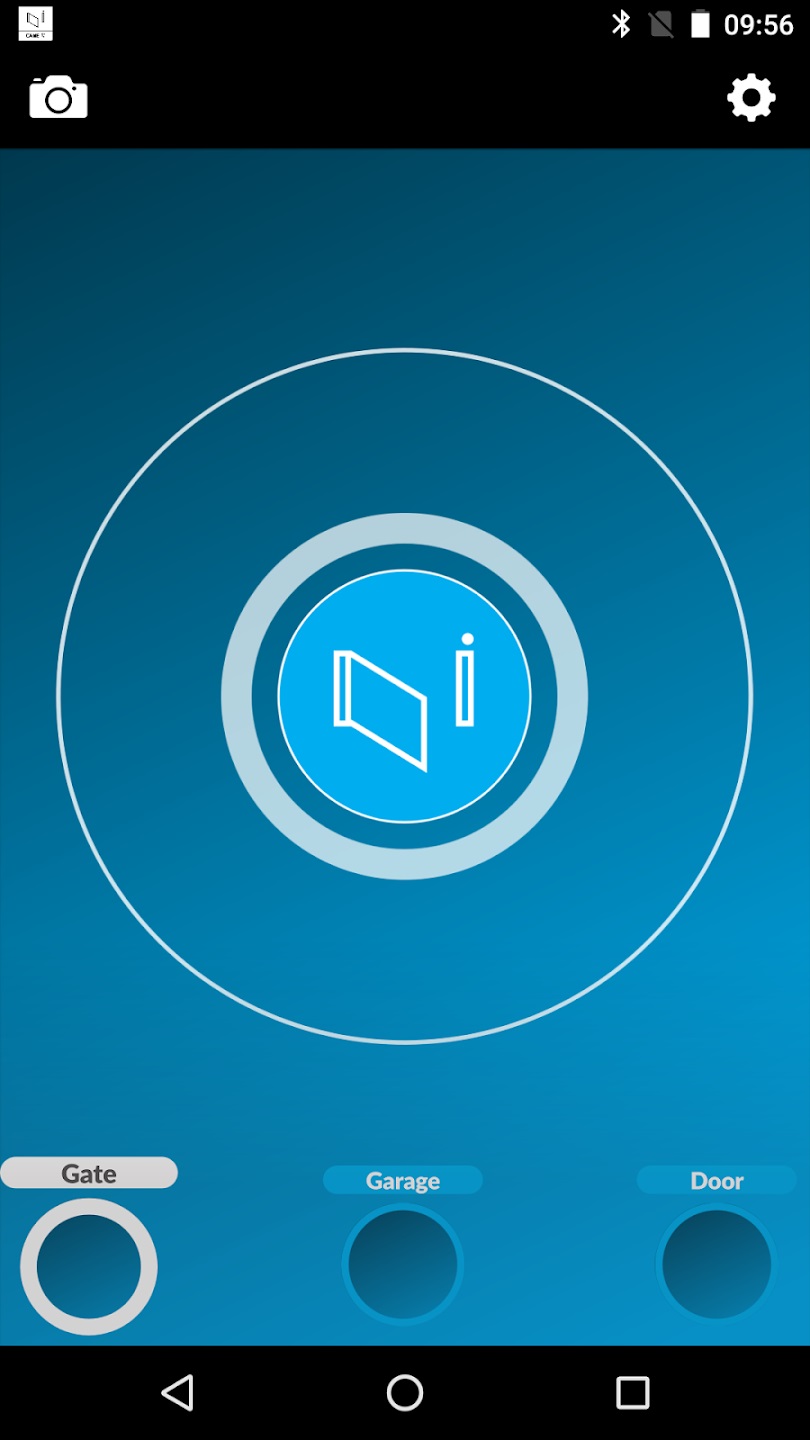

CAME CONNECT

Sterowanie automatyką z poziomu urządzenia mobilnego

Dużą zaletą zestawu BXV 10 SAFE ATOMO jest wsparcie technologii Cloud CAME CONNECT. Technologia ta umożliwia komfortowe i bezpieczne sterowanie systemem automatyki z poziomu urządzenia mobilnego, takiego jak smartfon lub tablet. Jest to spora zaleta, dzięki której użytkownik może otworzyć bramę dla osoby odwiedzającej, gdy nie ma go w domu.

Silnik 24 V

Możliwość pracy intensywnej

Zastosowany w siłowniku BXV 6 PLUS silnik jest zasilany napięciem 24 V. Dzięki czemu nie nagrzewa się on do bardzo wysokich temperatur i siłownik może pracować intensywnie, bez ryzyka uszkodzenia.

Dla bram o ciężarze do 600 kg

Niezawodność i bezpieczeństwo

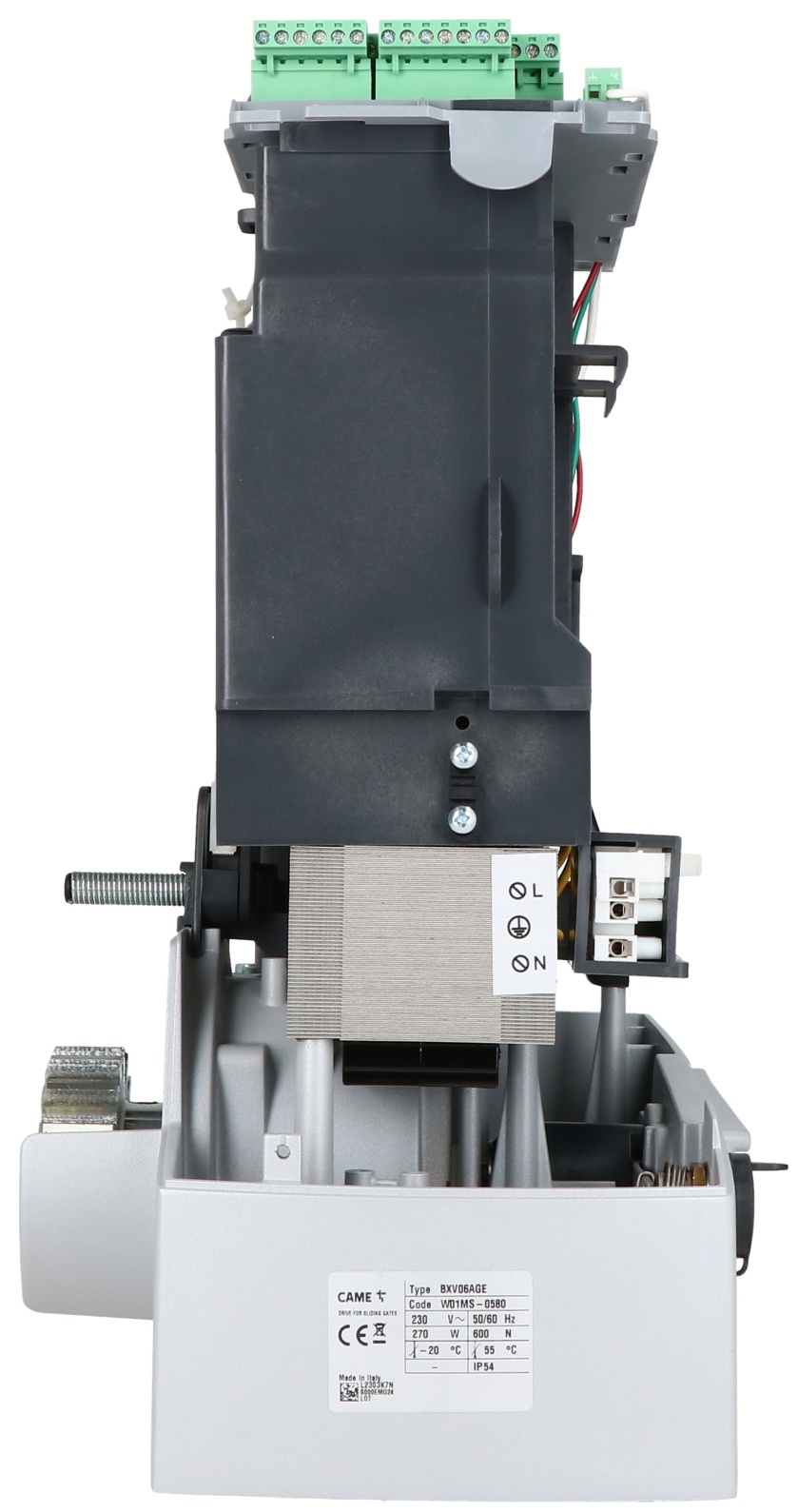

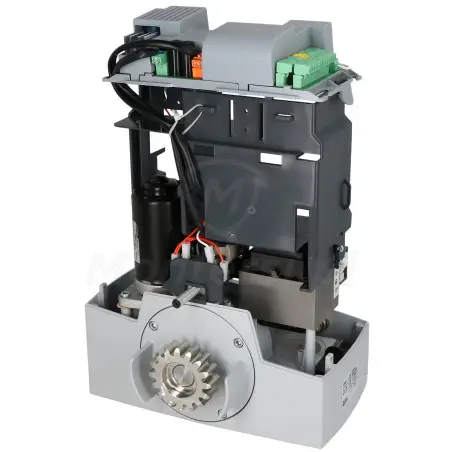

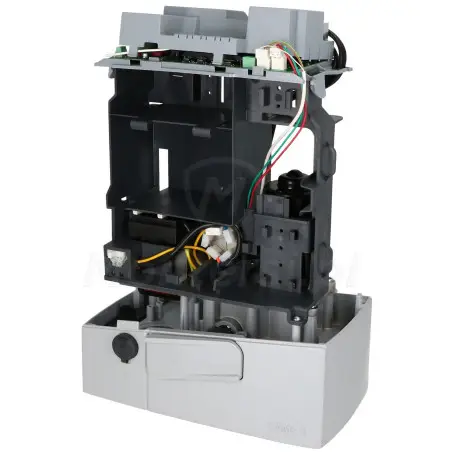

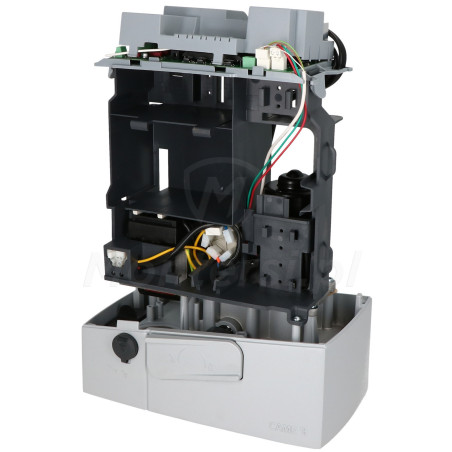

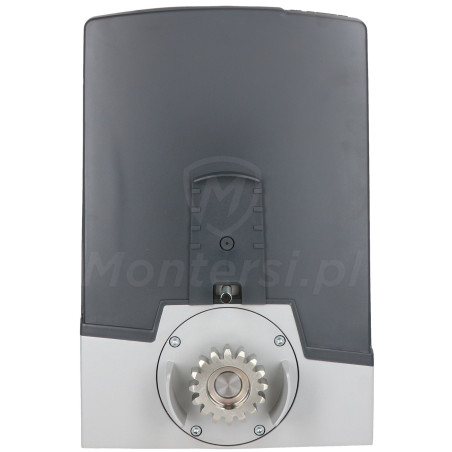

BXV06AGE- Elektromechaniczny siłownik 24 V, przeznaczony do montażu na bramach przesuwnych, o maksymalnym ciężarze 600kg (18 m). Urządzenie charakteryzuje się niezawodnością, bezpieczeństwem użytkowania oraz bardzo wysoką funkcjonalnością, ze względu na zastosowanie wbudowanej centrali sterującej ZBC1.

Samohamowny

Blokada bramy po zakończeniu pracy

Po zakończeniu manewru otwarcia lub zamknięcia, siłownik automatycznie blokuje bramę. Dzięki czemu, nie musimy jej dodatkowo zabezpieczać przy pomocy np. zamka lub zewnętrznego rygla. Zablokowanej bramy nie da się ręcznie otworzyć. Aby było to możliwe konieczne jest jej wysprzęglenie. Warto również wspomnieć, że wbudowana w siłownik centrala na bieżąco kontroluje prędkość ruchu, przyśpeszenie oraz hamowanie.

RIO

Łączność bezprzewodowa

Centrala pozwala na dołożenie karty RIO pozwalający na bezprzewodową komunikację urządzeń. Dzięki temu nie ma potrzeby ciągnąć przewodów np. do lampy sygnalizacyjnej. Informacja o otwarciu bramy zostanie wysłana do lampy drogą radiową. Daje to też swobodę instalacji lampy.

Aluminiowa obudowa

Praca w każdych warunkach pogodowych

Cechą charakterystyczną siłowników serii BXV jest obudowa, wykonana z aluminium odlewanego pod ciśnieniem. Zapewnia ona wysoką klasę szczelności IP44 i skutecznie przedłuża żywotność zestawu. Siłowniki możemy zamontować na zewnątrz, bez obawy, że złe warunki pogodowe spowodują ich uszkodzenie.

Wyjątkowe bezpieczeństwo użytkowania

System amperometryczny

Napęd BXV06AGE cechuje się wyjątkowym bezpieczeństwem użytkowania, ze względu na zastosowanie amperometrycznego systemu wykrywania przeszkody i funkcje autodiagnozy. Na bieżąco kontroluje ona podłączone urządzenia i w przypadku wykrycia niesprawnego działania któregoś z nich, sygnalizuje to poprzez miganie lampy. Ilość mignięć lampy oznacza typ wykrytego błędu. Siłownik został dodatkowo wyposażony w wygodny system odblokowania awaryjnego w przypadku braku napięcia sieciowego.

DXR20CAP

Obrotowe fotokomórki

Zestaw BXV 10 MAGNETIC TOP wyposażono w fotokomórki DXR20CAP. Dzięki dużemu zasięgowi pracy wynoszącemu do 20 metrów fotokomórki mogą z powodzeniem pracować nawet z długimi bramami. Dodatkową zaletą jest możliwość obrotowego ustawienia komórki w zakresie 180°. Pozwala to na instalację fotokomórek nawet w nietypowych konstrukcjach bram.

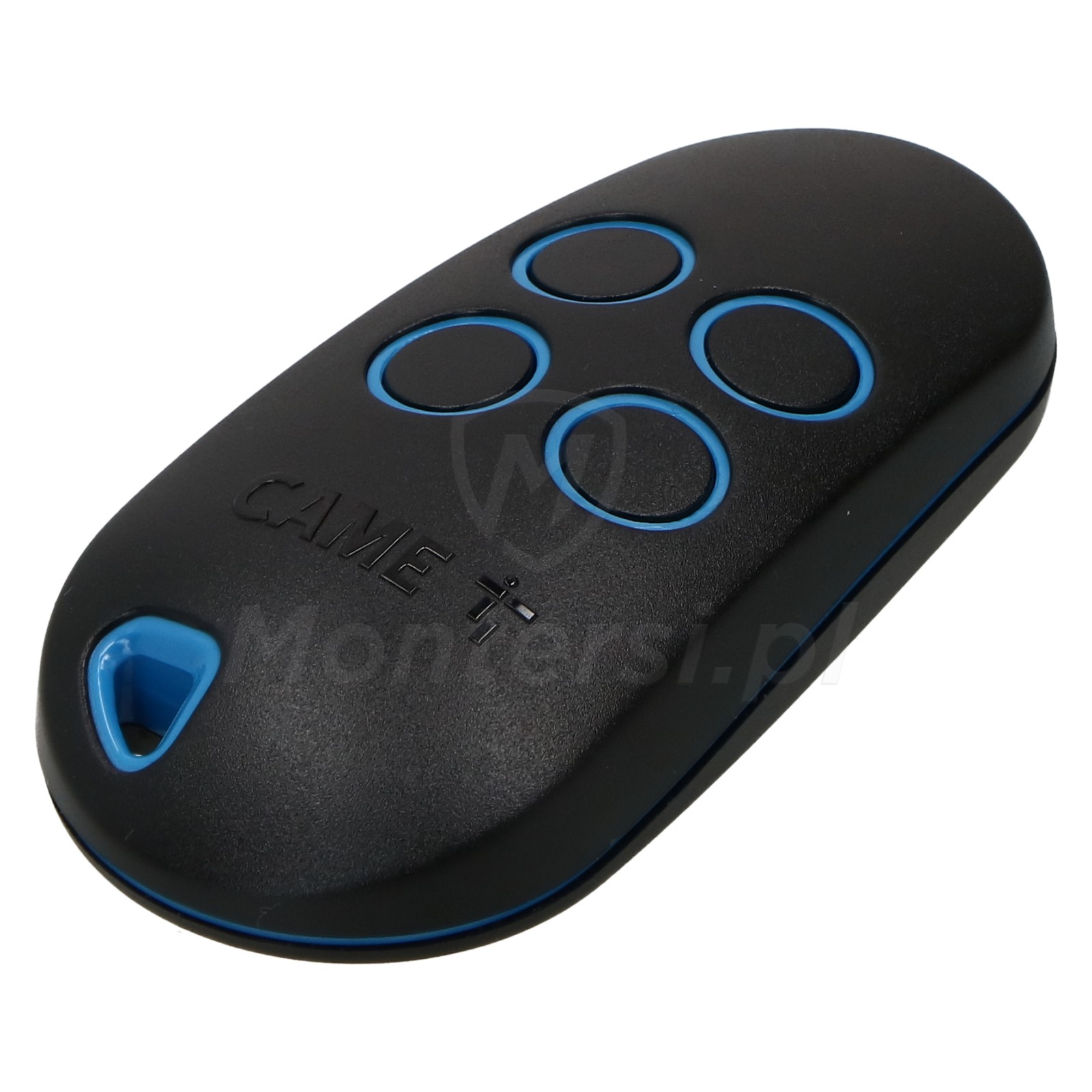

Pilot TOP44RBN

Wygodne sterowanie

Do zestawu dołączony został również 4 kanałowy pilot TOP44RBN. Dzięki zasięgu pracy do 150 m możemy z wyprzedzeniem otworzyć bramę. Małe wymiary i niska masa pozwalają na dopięcie pilota do klucza samochodowego lub schowanie go w schowku tak by zawsze był pod ręką. Dużą zaletą pilota jest praca na 4 kanałach, dzięki czemu możemy nim sterować kilka urządzeń.
