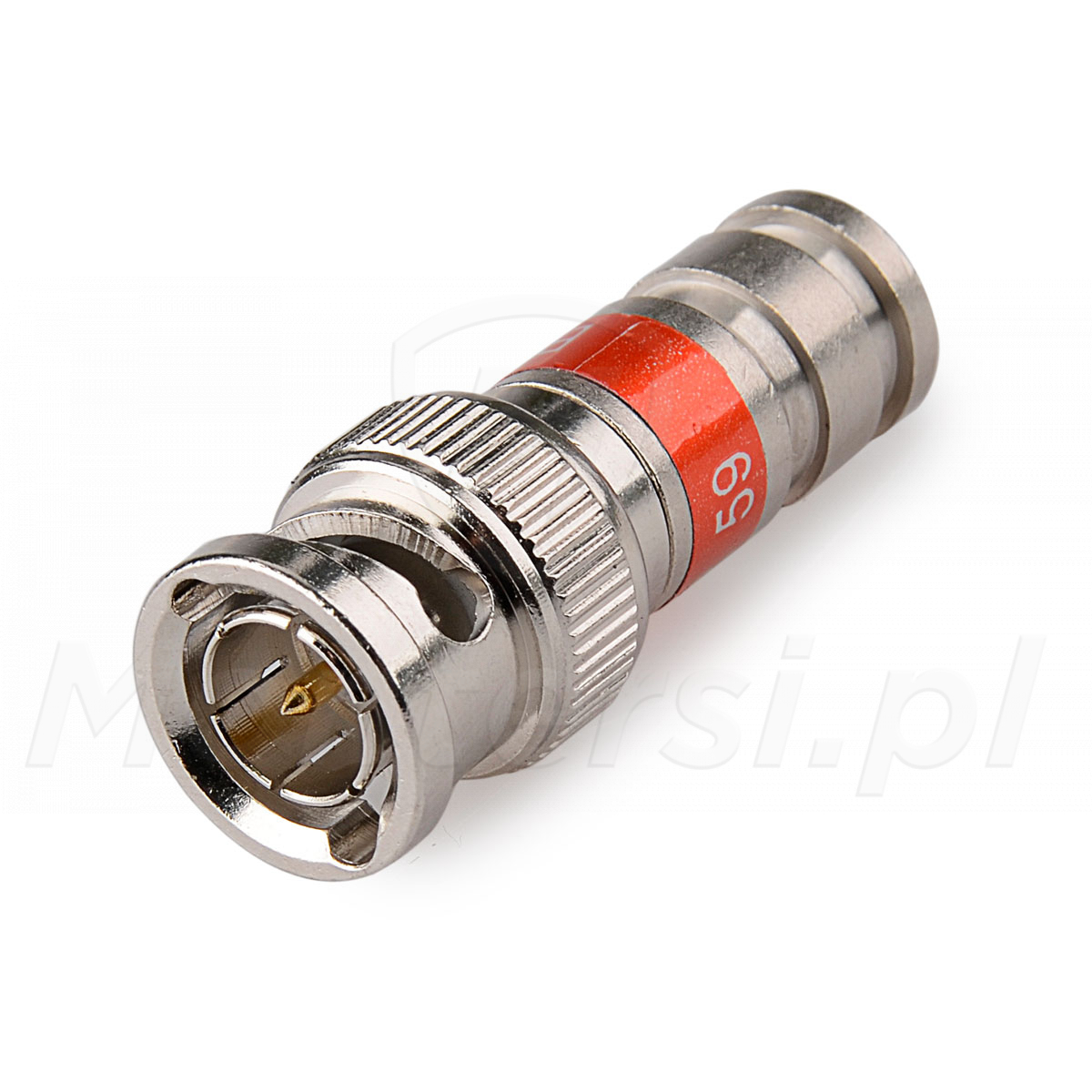

BNC MASTER 59 - Kompresyjne złącze BNC

Kod: 16731

Parametry techniczne:

  • Typ urządzenia: Wtyk
  • Typ złącza: BNC
  • Mocowanie: Kompresyjny
  • Pasuje na kable: Koncentryczny (RG-59)
Mało
Czas realizacji:
24h
5,18 zł
netto: 4,21 zł

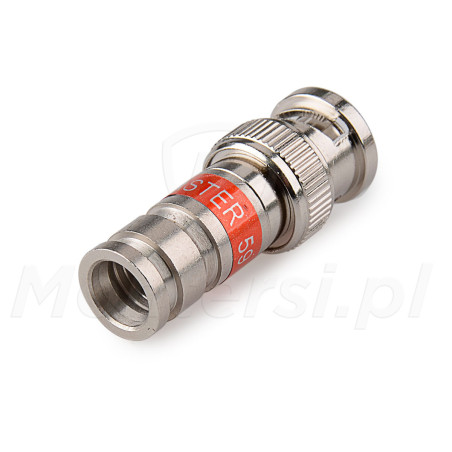

Złącze kompresyjne BCS MASTER 59
  • Złącze kompresyjne BCS MASTER 59

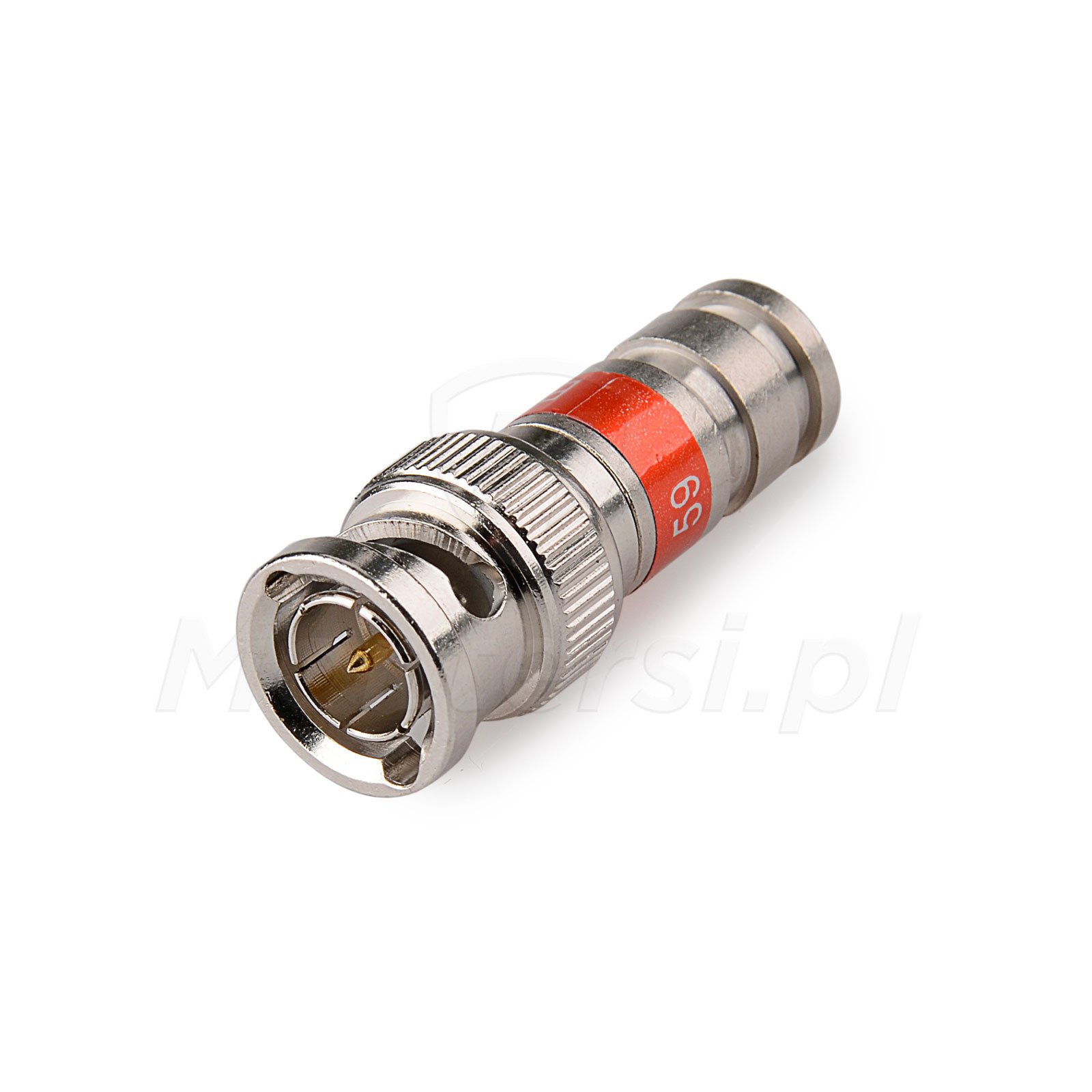

  • Złącze BNC MASTER 59

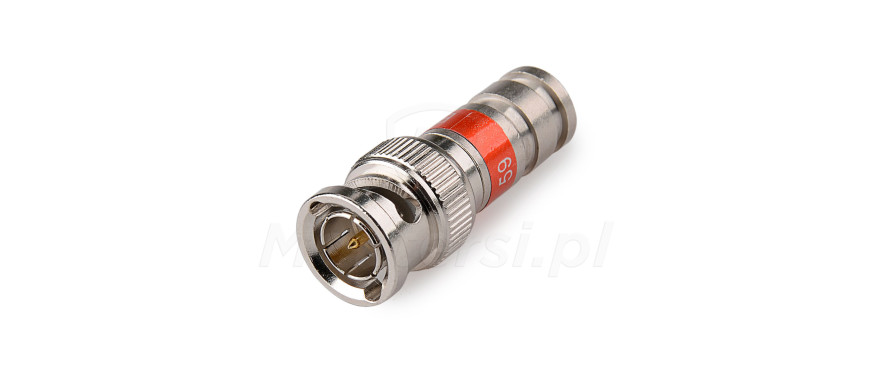

BNC MASTER 59 - Kompresyjne złącze BNC MASTER, dedykowane do przewodów koncentrycznych RG-59. Zapewnia dobre dopasowanie linii transmisyjnej i niskie tłumienie w całym paśmie pracy. Dodatkowo cechuje się prostym montażem, odpornością na zerwanie i spełnia zalecenia stowarzyszenia SCTE (Society of Cable Telecommunications Engineers).

Złącze BNC MASTER 59 zostało wykonane z mosiądzu pokrytego niklem. Dzięki czemu jest ono odporne na korozję i wpływ niekorzystnych czynników pogodowych. Złącze posiada 2 pełne pierścienie, które podczas kompresji silnie zaciskają kabel (uwypuklają się do wewnątrz). Połączenie jest na tyle mocne, że przypadkowe zerwanie złącza jest praktycznie niemożliwe, a struktura kabla pozostaje nienaruszona.

Parametry techniczne:

Parametry techniczne:

  • Typ urządzenia: Wtyk
  • Typ złącza: BNC
  • Mocowanie: Kompresyjny
  • Pasuje na kable: Koncentryczny (RG-59)

Proces przygotowania kabla i kompresja złącza:

  • Odkrywamy centralną żyłę kabla koncentrycznego na długość 8 mm (+/- 1.4 mm) i dielektryk z oplotem na długość 6.4 mm
  • Wywijamy oplot na zewnętrzną oponę
  • Przygotowany przewód wsuwamy do złącza i zaciskamy przy pomocy odpowiedniej zaciskarki

Pobierz

Typ Nazwa Opis Rozmiar
Schematy pdf BNC MASTER 59 - Schemat 195.67 kB Pobierz
