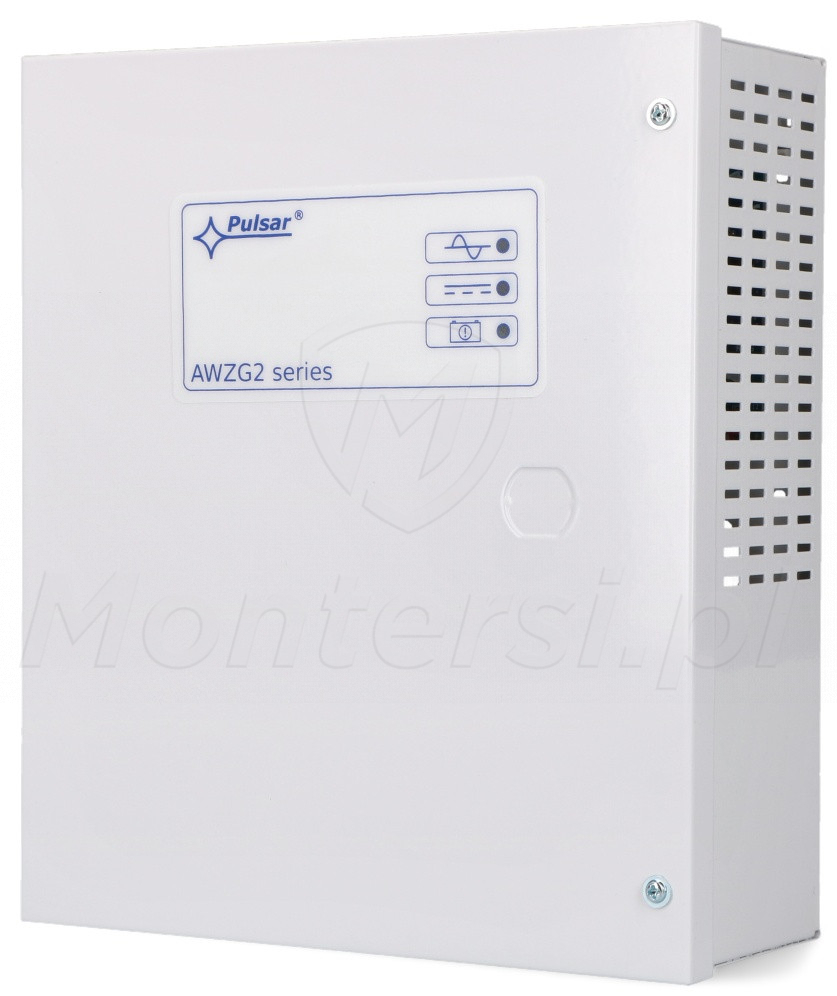

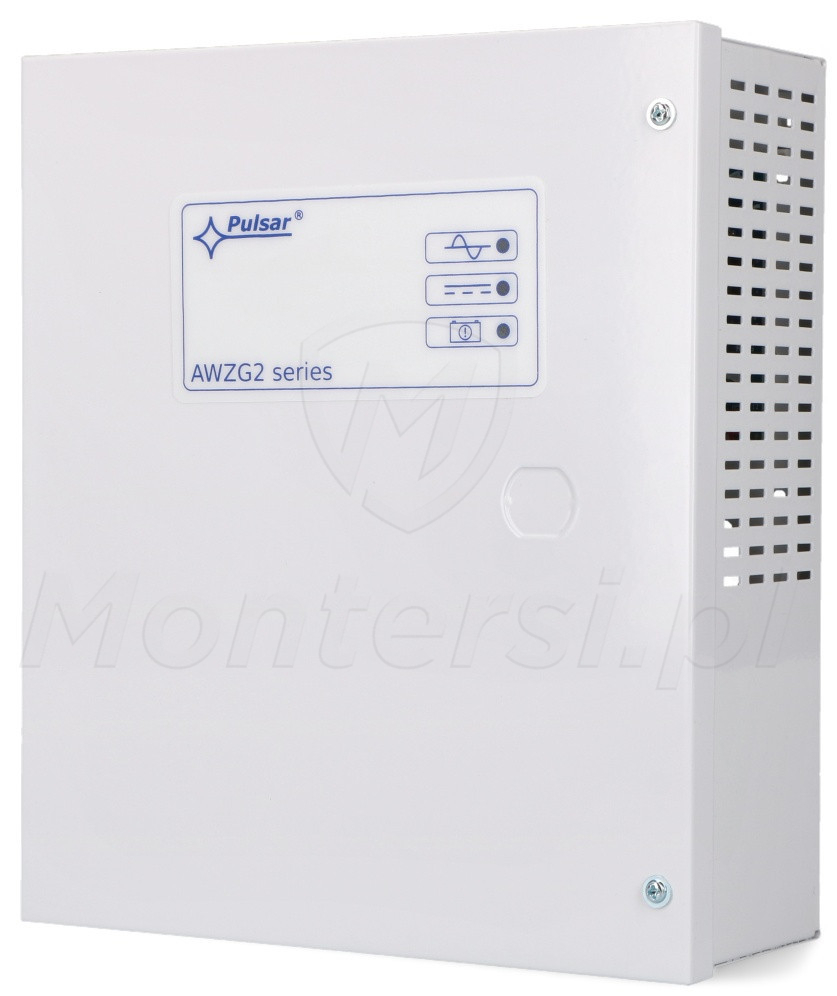

AWZG2-24V3A-C - Zasilacz buforowy 27.6 V DC / 3 A

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

AWZG2-24V3A-C jest zasilaczem buforowym i można do niego podłączyć 2 akumulatory podtrzymujące o pojemności od 17 do 20 Ah. Po ich zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatorów.

Do dodatkowych zalet obwodu akumulatora można zaliczyć:

• Prąd ładowania akumulatora: 0.5 A / 1 A (wybierany przy pomocy zwory)
• Dynamiczny test akumulatora
• Kontrola ciągłości obwodu akumulatora
• Kontrola napięcia akumulatora
• Kontrola stanu bezpiecznika akumulatora
• Zabezpieczenie przed nadmiernym rozładowanie akumulatora (odłączenie zacisków gdy U < 20 V)
• Zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
• Funkcja START manualnego załączenia zasilania z akumulatora

Sprawność 83%

Stabilne parametry pracy ciągłej

Zasilacz AWZG2-24V3A-C cechuje się stosunkowo wysoką sprawnością, na poziomie 83%. Co oznacza, że przy transformacji napięcia jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Zabezpieczenia obwodu zasilacza AWZG2-24V3A-C:

• Przeciwzwarciowe SCP
• Przeciążeniowe OLP
• Nadnapięciowe OVP
• Przepięciowe

Diody LED

Sygnalizacja stanu pracy zasilacza

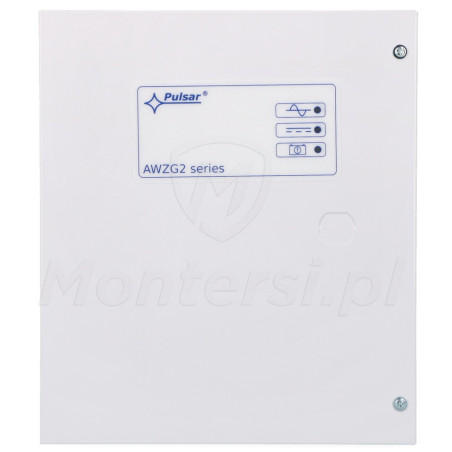

Zasilacz jest również wyposażony w diody LED, służące do sygnalizacji stanu działania zasilacza. Jest on wyposażony w 3 diody sygnalizujące:

• AC- dioda w kolorze zielonym sygnalizuje zasilanie AC. Brak zasilania AC sygnalizowany jest zgaszeniem diody
• LB - dioda w kolorze czerwonym sygnalizująca proces ładowania akumulatora
• AUX - dioda w kolorze zielonym sygnalizuje stan zasilania DC na wyjściu zasilacza. Dioda jest zgaszona w przypadku zwarcia lub przeciążenia zasilacza.

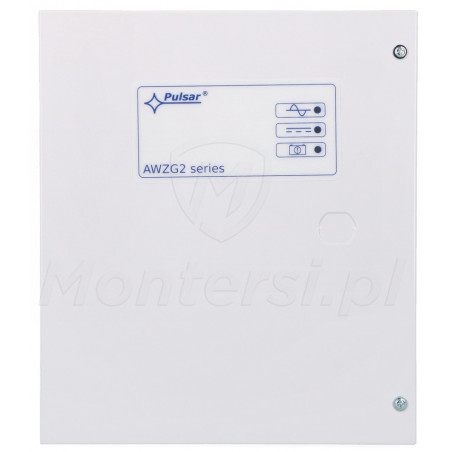

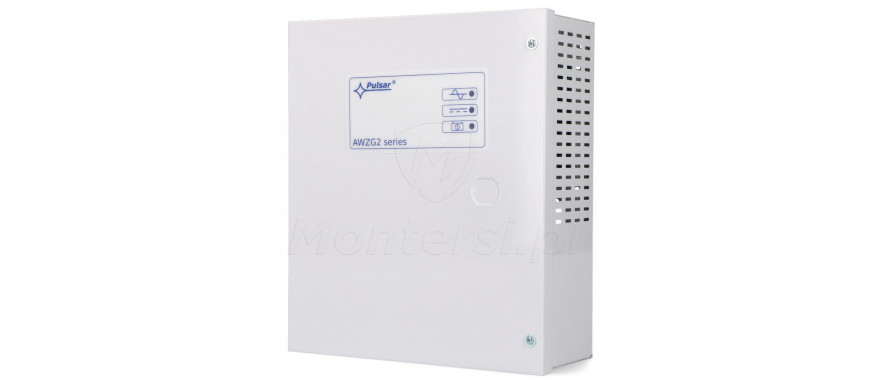

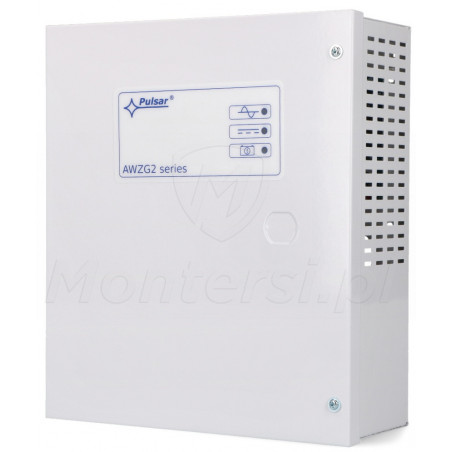

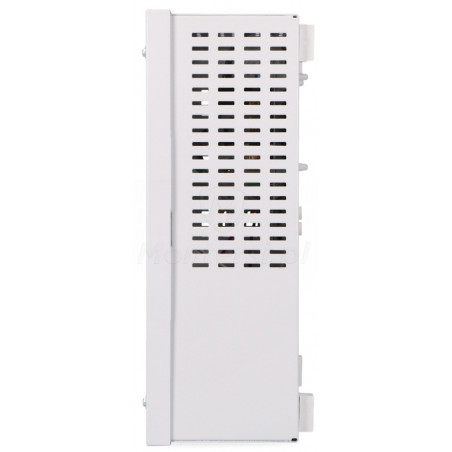

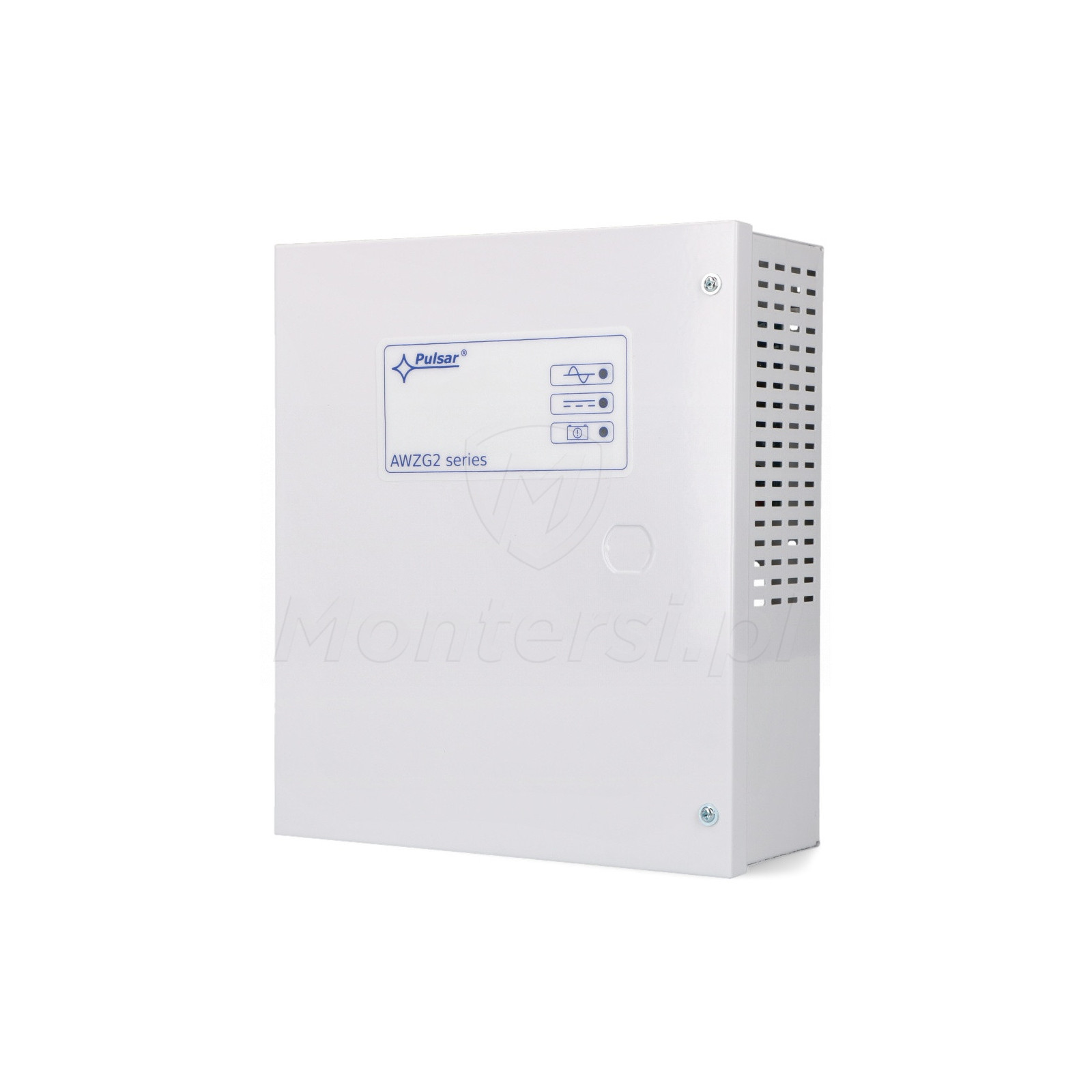

Natynkowa obudowa

Dodatkowe zabezpieczenie i wygodny montaż zasilacza

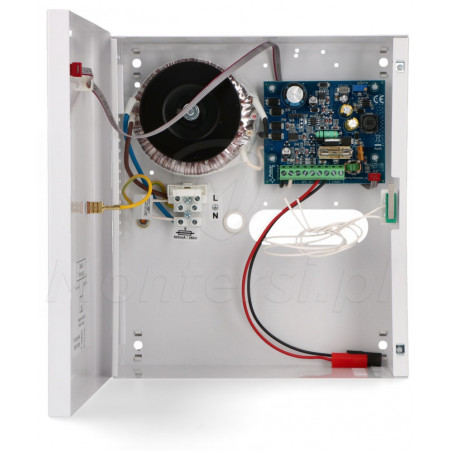

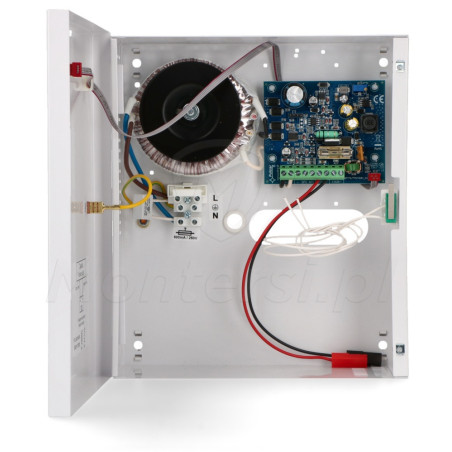

Zasilacz umieszczono w dużej, metalowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę przed ingerencją osób trzecich i umożliwia montaż zasilacza na ścianie, w dogodnym dla użytkownika miejscu. Do cech charakterystycznych obudowy można zaliczyć:

• Wykonana z blachy stalowej, walcowanej na zimno DC01 (1 mm grubości)
• Zamykana przy pomocy wkrętów walcowych (2x)
• Miejsce na 2 akumulatory SLA (miejsce na akumulator: 215 x 172 x 75 mm)
• Sygnalizacja stanu pracy przy pomocy diod LED
• Zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem drzwi (mikroprzełącznik NC 0.5 A @ 50 V DC)

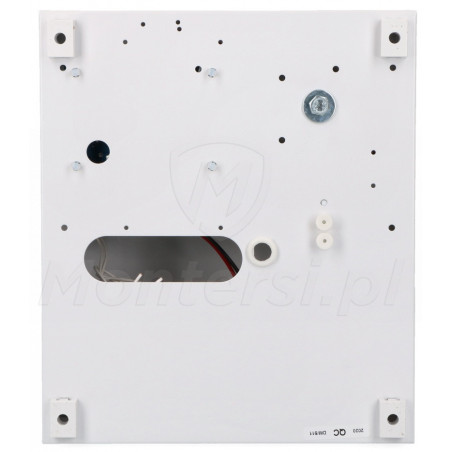

• Posiada dystans od ściany (8 mm) umożliwiający proste wprowadzenie przewodów połączeniowych
