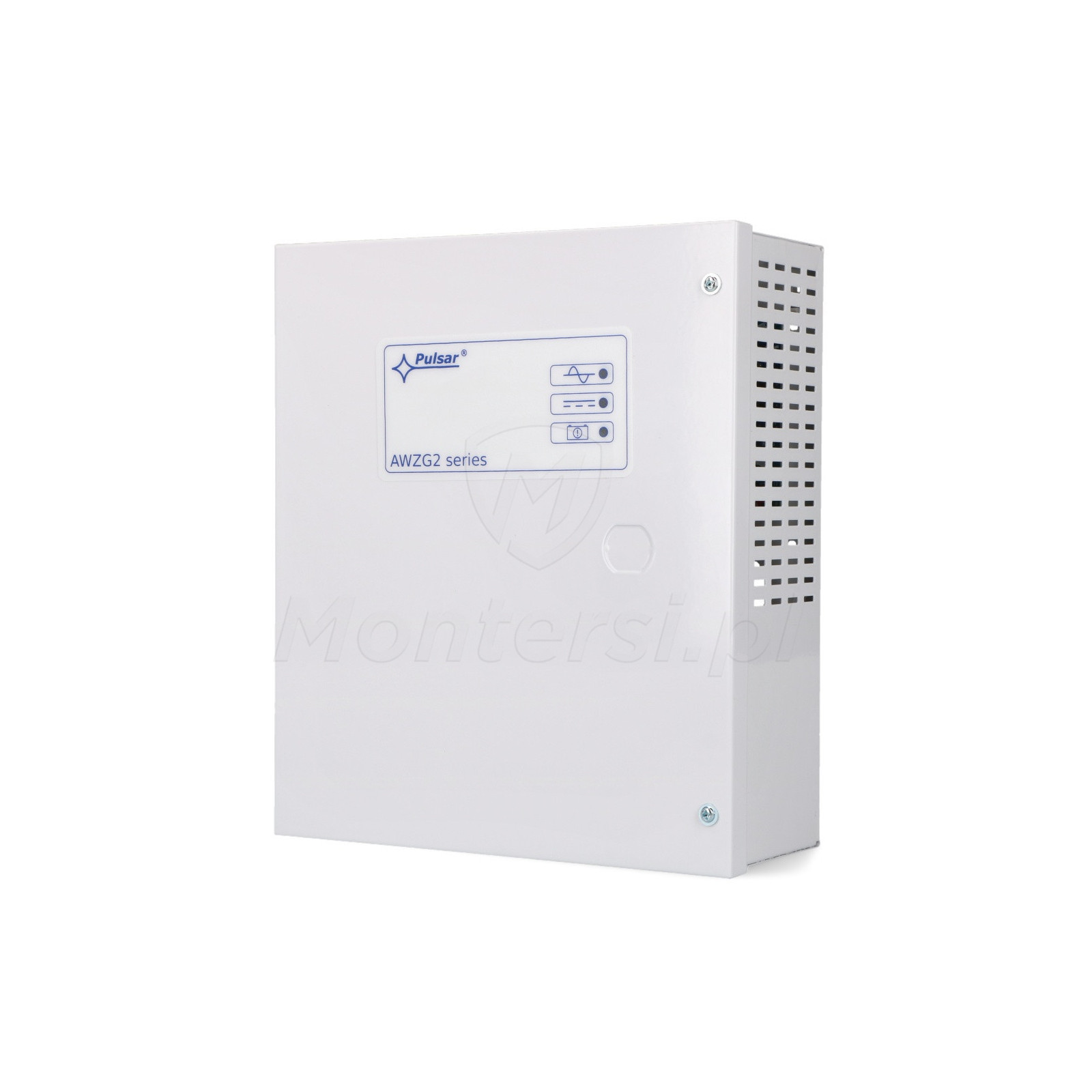

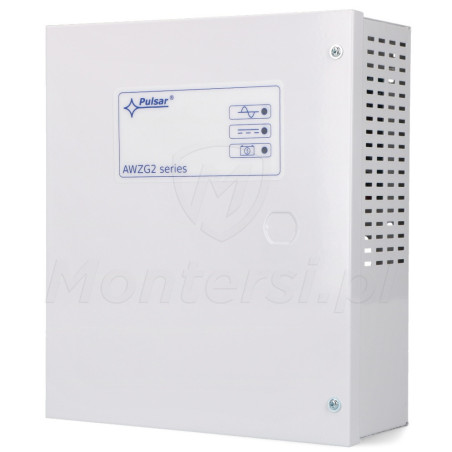

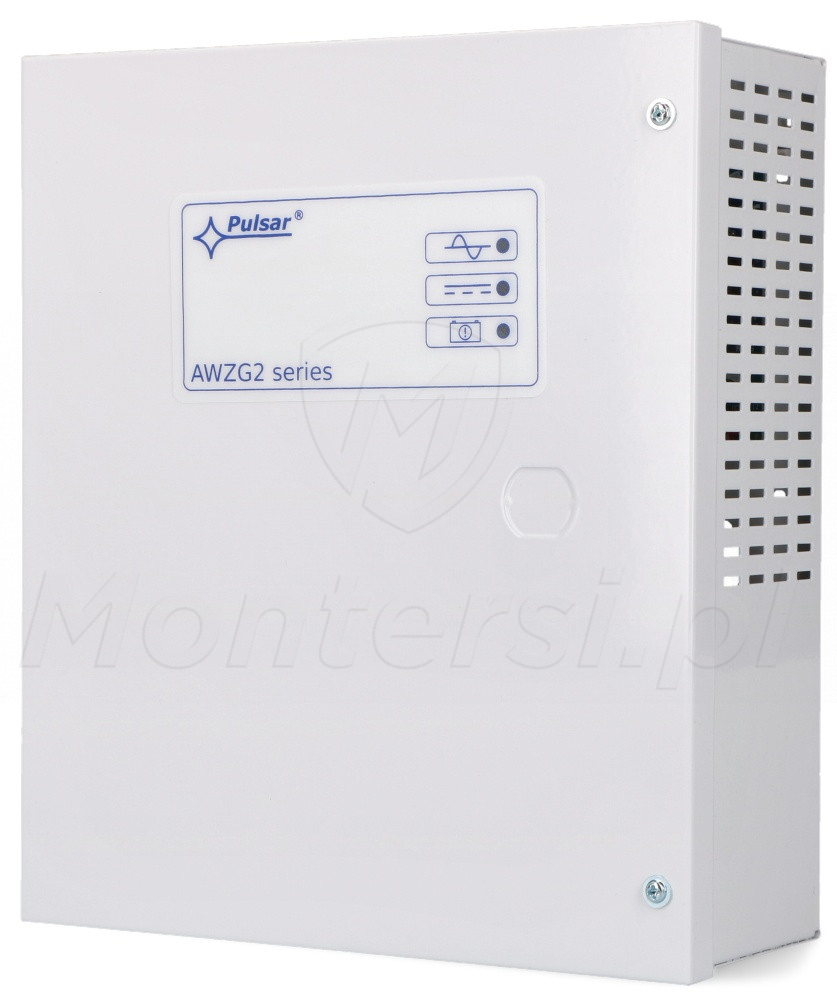

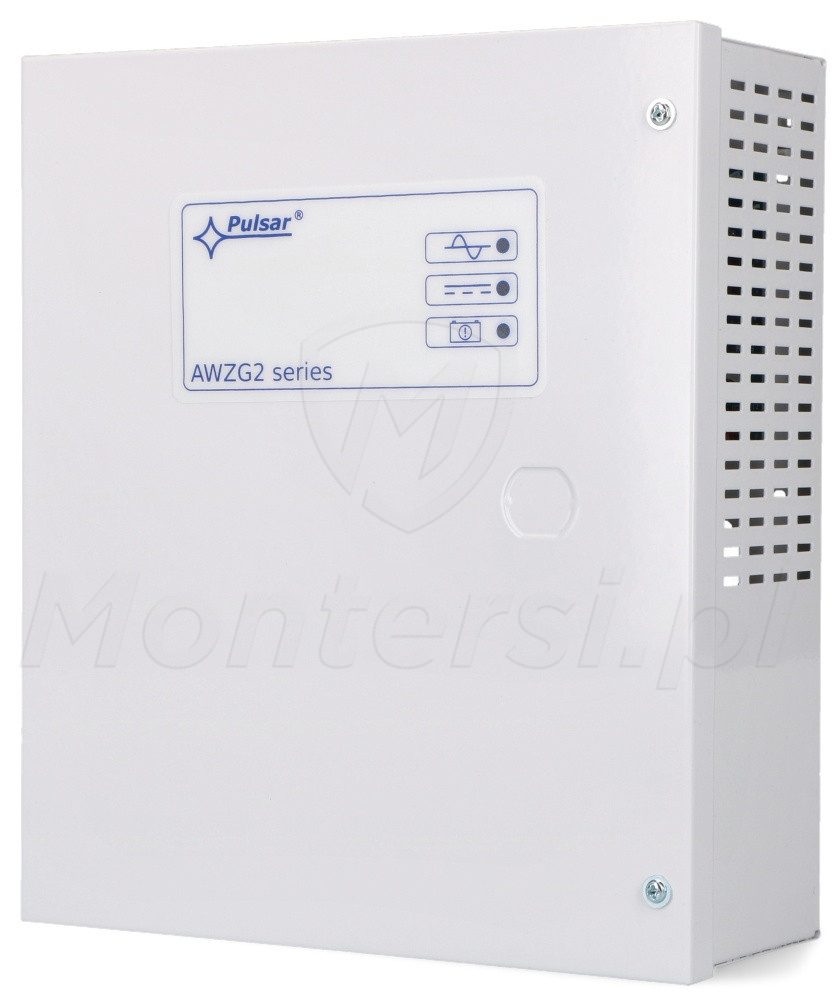

AWZG2-24V2A-B - Zasilacz buforowy 27.6 V DC / 2 A

Kod: 28151

Parametry techniczne:

Napięcie zasilania: ~ 230 V AC
Napięcie wyjściowe: 27.6V DC
Prąd wyjściowy (max): 2 A
Zgodność z EN 50131-6: TAK
Sprawność: 81%
Dedykowany akumulator: 2x 12 V / 7 Ah
Prąd ładowania akumulatora: 0.5 A / 1 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK

Warianty:

Mało

Czas realizacji:

24h

643,29 zł

netto: 523,00 zł

Opis produktu
Załączniki

AWZG2-24V2A-B - Zasilacz buforowy, dedykowany do zasilania urządzeń 27.6 V DC, o maksymalnym poborze prądu 2 A. Zbudowany z dobrej jakości elementów, cechuje się niezawodnością i stabilnymi parametrami pracy ciągłej. Zasilacz spełnia wymagania norm EN50131 Grade 2 i EN60839-11 Grade 2, przez co sprawdza się świetnie jako element systemów alarmowych i systemów kontroli dostępu.

Do elementów wyróżniających zasilacza AWZG2-24V2A-B można zaliczyć:

Możliwość regulacji napięcia wyjściowego: 27 - 28 V DC
Wysoka sprawność na poziomie 81%
Natynkowa obudowa z miejscem na 2 akumulatory 7 Ah (215 x 172 x 75 mm)
Możliwość wyboru prądu ładowania akumulatora: 0.5 A / 1 A
Wbudowane 2 wyjścia techniczne, sygnalizujące brak zasilania i awarię akumulatora
Natynkowa obudowa, wykonana z blachy DC01
Zabezpieczenie antysabotażowe przed otwarciem obudowy: mikroprzełącznik NC 0.5 A @ 50 V DC
Optyczna sygnalizacja pracy

Uwaga!

Sumaryczny prąd urządzeń podłączonych do zasilacza i prąd ładowania akumulatora nie mogą przekroczyć maksymalnego prądu zasilacza.

Parametry techniczne:

Parametry techniczne:

Napięcie zasilania: ~ 230 V AC
Napięcie wyjściowe: 27.6V DC
Prąd wyjściowy (max): 2 A
Zgodność z EN 50131-6: TAK
Sprawność: 81%
Dedykowany akumulator: 2x 12 V / 7 Ah
Prąd ładowania akumulatora: 0.5 A / 1 A
Zabezpieczenie przeciwzwarciowe (SCP): TAK
Zabezpieczenie przeciążeniowe (OLP): TAK
Zabezpieczenie nadnapięciowe (OVP): TAK
Zabezpieczenie przepięciowe: TAK
Ochrona akumulatora przed rozładowaniem (UVP): TAK
Ochrona akumulatora przed zwarciem (SCP): TAK
Ochrona akumulatora przed odwrotnym podłączeniem: TAK
Wyjścia techniczne: TAK
Zabezpieczenie antysabotażowe: TAK
Sygnalizacja pracy: Diody LED
Klasa szczelności: IP20
Klasa środowiskowa: II
Temperatura pracy: -10...+40 °C
Wymiary: 205 x 305 x 82 mm
Waga: 3.14 kg
Gwarancja producenta: 5 lat od daty produkcji

Zasilacz buforowy

Podtrzymanie pracy systemu po awarii sieci elektrycznej

AWZG2-24V3A-B jest zasilaczem buforowym i można do niego podłączyć 2 akumulatory podtrzymujące 7 AH. Po ich zastosowaniu, zasilacz może pracować w trybie awaryjnym, podtrzymującym pracę systemu w przypadku awarii sieci elektrycznej. Zasilacz przełącza się w tryb buforowy automatycznie i automatycznie wraca do normalnego trybu pracy, gdy awaria sieci 230 V AC ustanie. Po powrocie do normalnego trybu pracy rozpoczyna również proces ładowania akumulatorów.

Do dodatkowych zalet obwodu akumulatora można zaliczyć:

Prąd ładowania akumulatora: 0.5 A / 1 A (wybierany przy pomocy zwory)
Dynamiczny test akumulatora
Kontrola ciągłości obwodu akumulatora
Kontrola napięcia akumulatora
Kontrola stanu bezpiecznika akumulatora
Zabezpieczenie przed nadmiernym rozładowanie akumulatora (odłączenie zacisków gdy U < 20 V)
Zabezpieczenie wyjścia akumulatora przed zwarciem i odwrotnym podłączeniem
Funkcja START manualnego załączenia zasilania z akumulatora

Sprawność 81%

Stabilne parametry pracy ciągłej

Zasilacz AWZG2-24V2A-B cechuje się stosunkowo wysoką sprawnością, na poziomie 81%. Co oznacza, że przy transformacji napięcia jedynie niewielka część energii jest uwalniana pod postacią ciepła. Dzięki czemu zasilacz nie nagrzewa się do wysokich temperatur, co umożliwia zachowanie stabilnych parametrów pracy w całym czasie działania.

Zabezpieczenia obwodu zasilacza AWZG2-24V2A-B:

Przeciwzwarciowe SCP
Przeciążeniowe OLP
Nadnapięciowe OVP
Przepięciowe

Wyjścia techniczne

Sygnalizacja awarii zasilacza

Zasilacz jest również wyposażony w wyjścia techniczne, służące do sygnalizacji nieprawidłowego działania zasilacza. Jest on wyposażony w 2 wyjścia:

EPS - Brak zasilania AC
APS - Awaria akumulatora

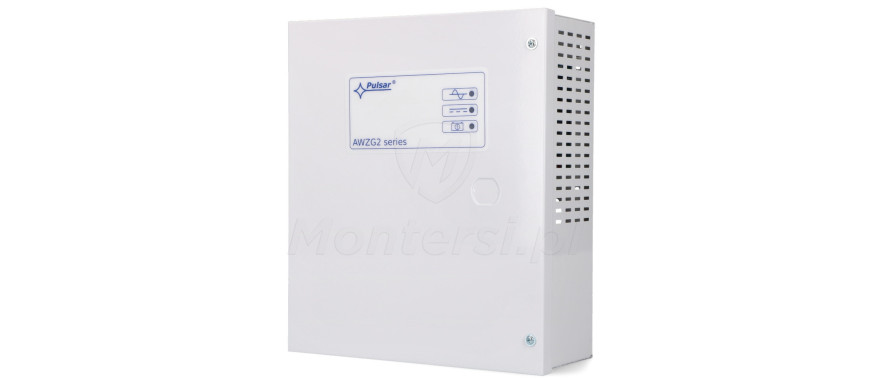

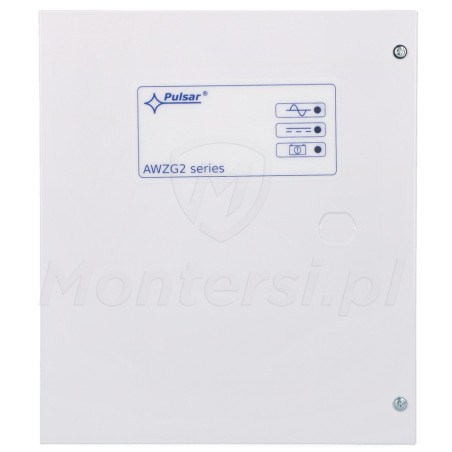

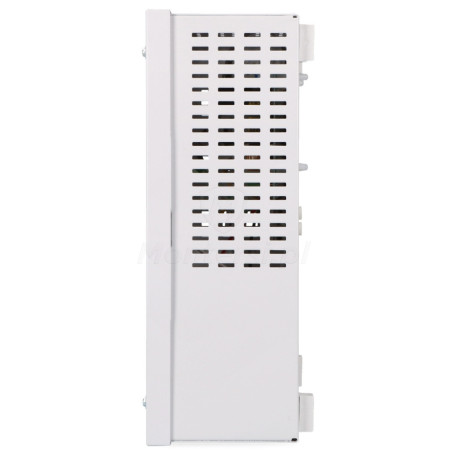

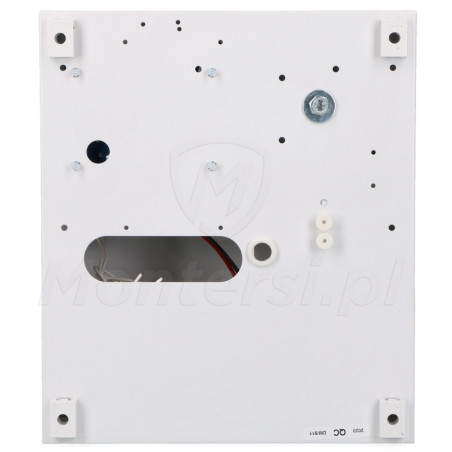

Natynkowa obudowa

Dodatkowe zabezpieczenie i wygodny montaż zasilacza

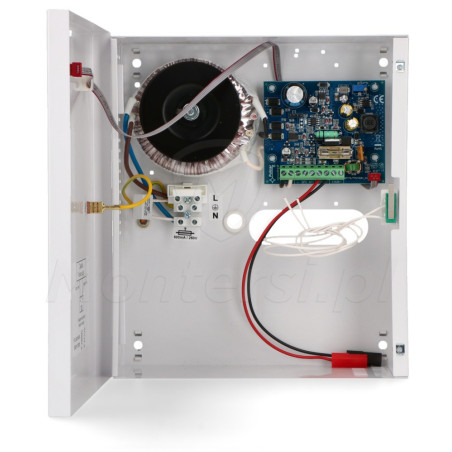

Zasilacz umieszczono w dużej, metalowej obudowie, przystosowanej do montażu natynkowego. Zapewnia ona dodatkową ochronę przed ingerencją osób trzecich i umożliwia montaż zasilacza na ścianie, w dogodnym dla użytkownika miejscu. Do cech charakterystycznych obudowy można zaliczyć:

Wykonana z blachy stalowej, walcowanej na zimno DC01 (1 mm grubości)
Zamykana przy pomocy wkrętów walcowych (2x)
Miejsce na 2 akumulatory SLA (miejsce na akumulator: 215 x 172 x 75 mm)
Sygnalizacja stanu pracy przy pomocy diod LED
Zabezpieczenie antysabotażowe przed nieautoryzowanym otwarciem drzwi (mikroprzełącznik NC 0.5 A @ 50 V DC)
Posiada dystans od ściany (8 mm) umożliwiający proste wprowadzenie przewodów połączeniowych
