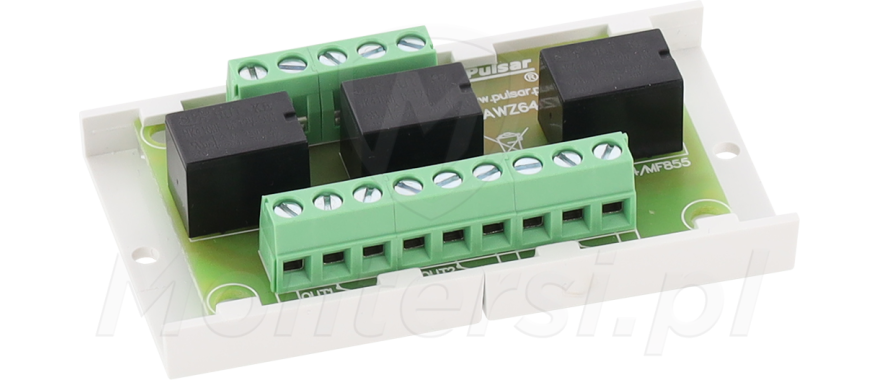

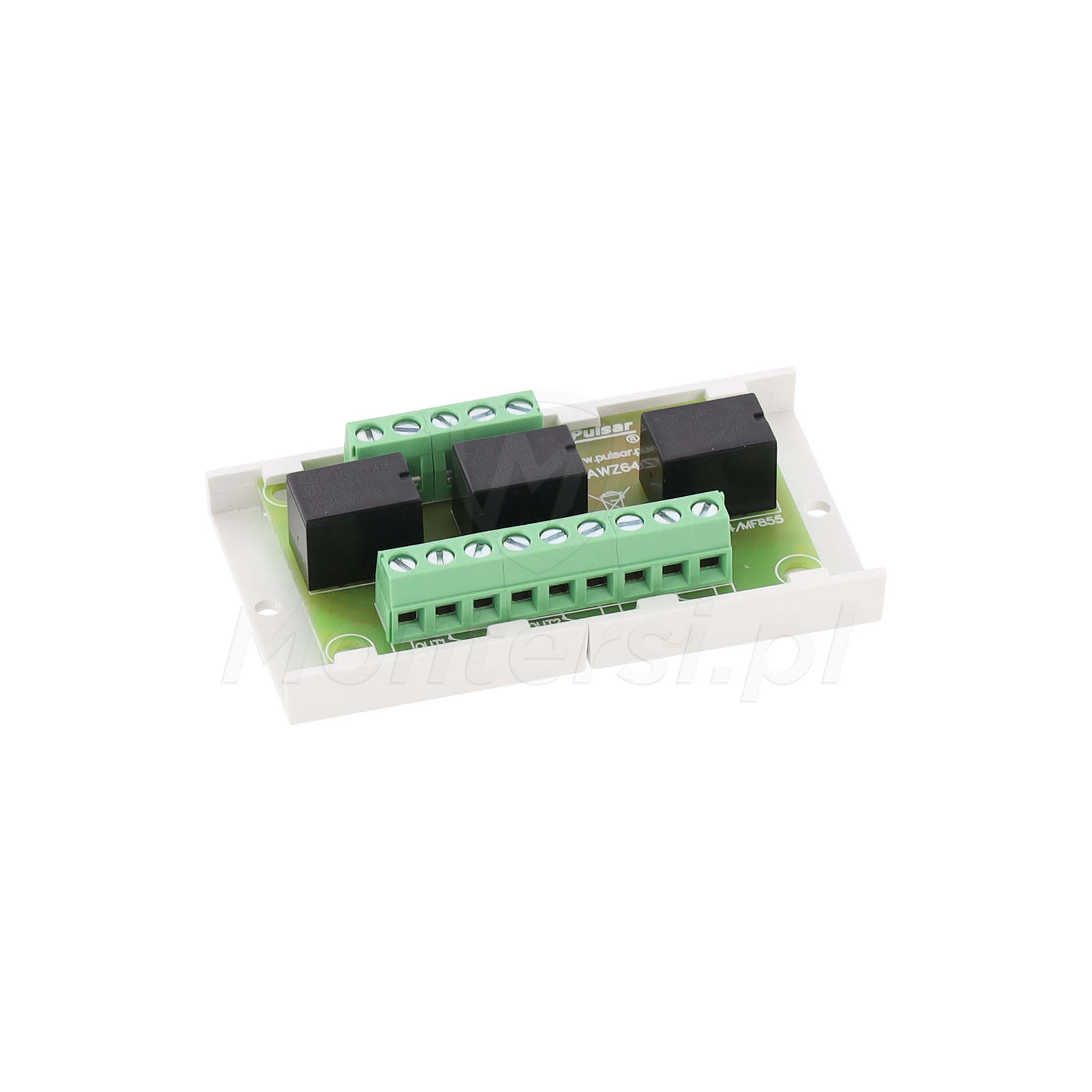

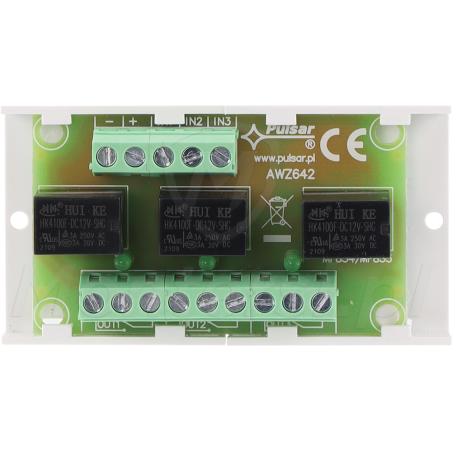

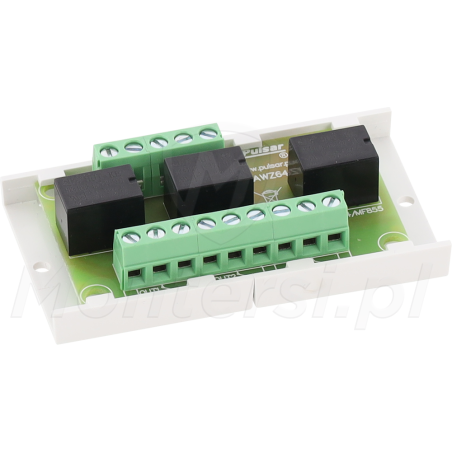

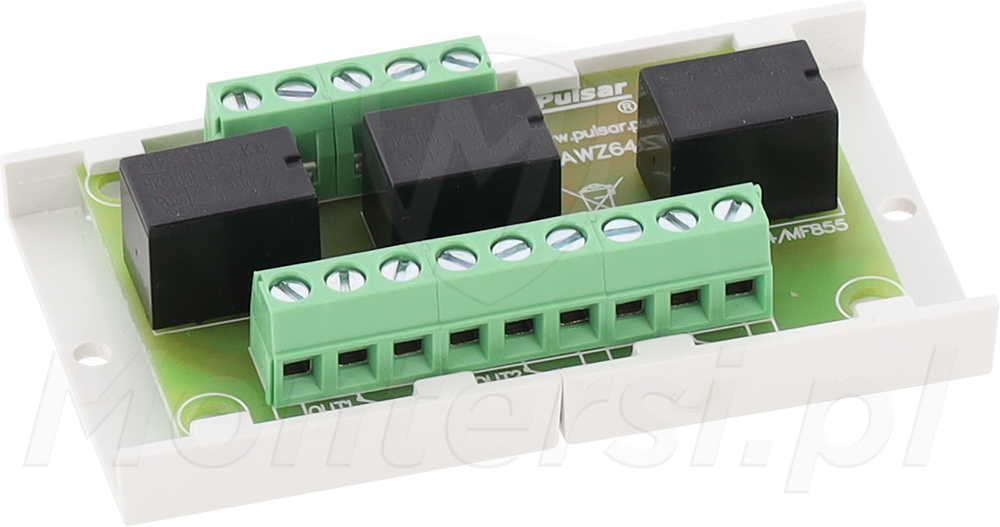

AWZ642 - moduł przekaźnikowy wyjść technicznych

Kod: 36991

Mało

Czas realizacji:

24h

45,26 zł

netto: 36,80 zł

Typ urządzenia: Moduł przekaźnikowy
Maksymalny prąd na stykach: 1A
Zasilanie: 10 - 30V DC
Pobór prądu: 40 mA – 65 mA (w zależności od wartości napięcia wejściowego)
Ilość wyjść: 3 wyjścia przekaźnikowe
Wymiary: 79 x 43 x 20 mm
Temperatura pracy: -10...+40 °C
Gwarancja producenta: 5 lat
Sygnalizacja pracy: Diada LED

wszystkie parametry

Nowy

Opis

AWZ642 to moduł przekaźnikowy przeznaczony do realizacji wyjść technicznych w różnego rodzaju instalacjach automatyki i systemów zabezpieczeń. Umożliwia sterowanie obwodami o niskim i średnim napięciu, zapewniając niezawodną separację galwaniczną oraz sygnalizację stanu pracy. Zaprojektowany do montażu w szafach sterowniczych oraz na płaskich powierzchniach.

Konwersja sygnałów typu OC na wyjścia przekaźnikowe

Przeznaczenie do współpracy z zasilaczami buforowymi 12 V i 24 V DC

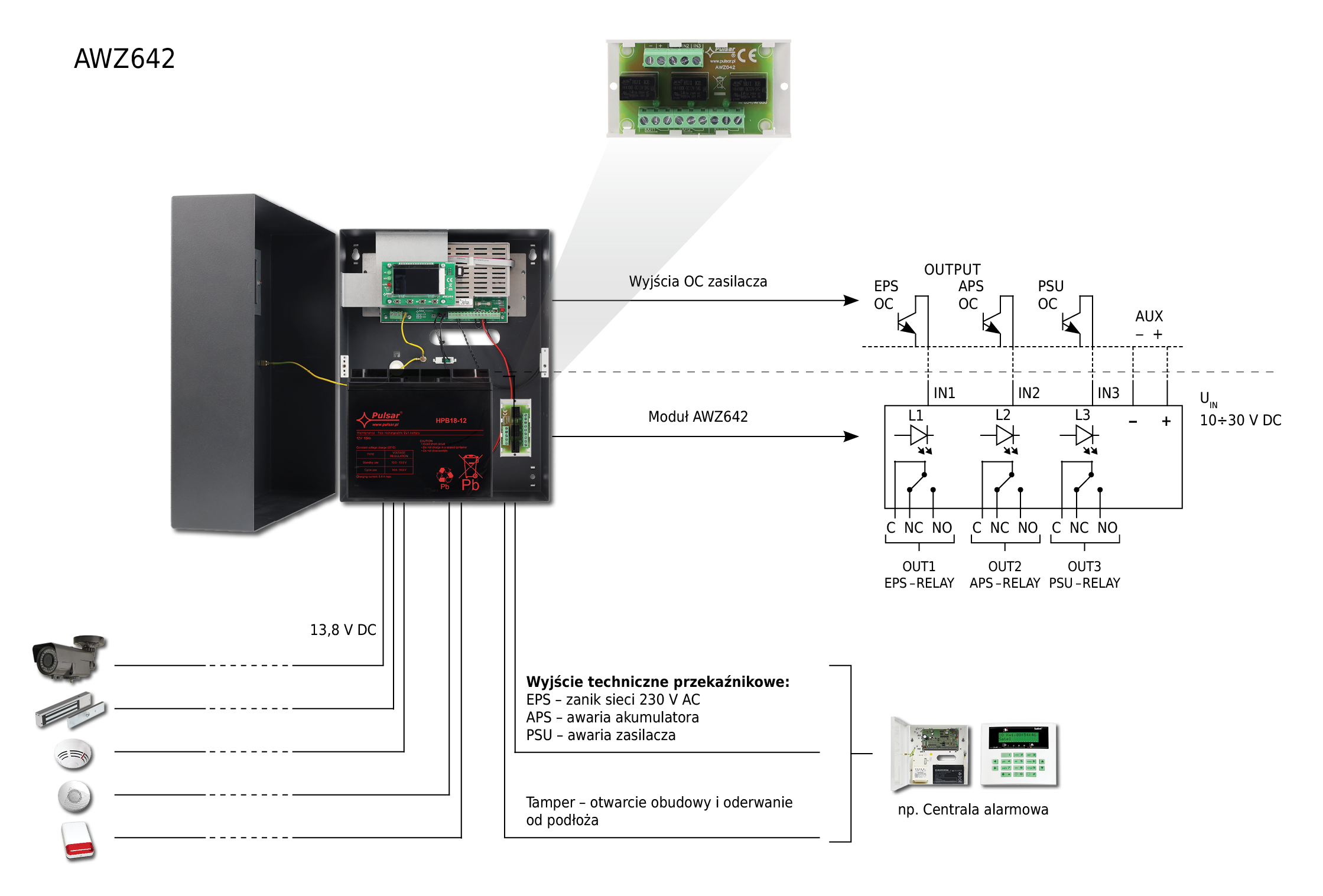

Moduł umożliwia konwersję sygnałów typu OC (open collector) generowanych przez zasilacze na stabilne wyjścia przekaźnikowe, które mogą sterować obwodami obciążenia w różnych systemach zabezpieczeń i automatyki.

Sterowanie obwodami wyjściowymi

Trzy niezależne wyjścia przekaźnikowe z elastyczną konfiguracją styków

Moduł wyposażono w trzy niezależne tory przekaźnikowe, umożliwiające przełączanie obciążeń do 1 A przy napięciu 30 V DC lub 48 V AC. Każde wyjście posiada styk wspólny (COM), normalnie otwarty (NO) oraz normalnie zamknięty (NC), co zapewnia elastyczność w konfiguracji obwodów wyjściowych, dostosowaną do specyfiki instalacji i rodzaju podłączanych urządzeń.

Sygnalizacja stanu pracy

Diody LED informujące o stanie wyjść przekaźnikowych

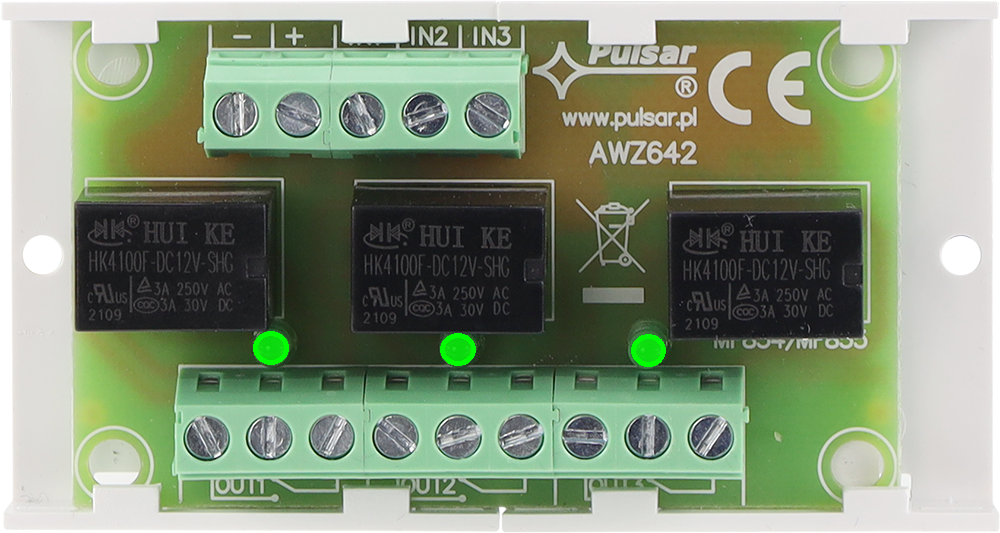

Stan każdego przekaźnika jest sygnalizowany za pomocą zielonych diod LED umieszczonych na płytce PCB. Ułatwia to diagnostykę oraz bieżącą kontrolę poprawności działania modułu podczas eksploatacji i serwisowania systemu.

Zabezpieczenie układu zasilania

Ochrona przed odwrotnym podłączeniem napięcia

Wejście zasilania modułu zabezpieczono przed błędnym podłączeniem biegunowości, co zwiększa niezawodność i chroni urządzenie przed uszkodzeniem w wyniku błędów instalacyjnych.
