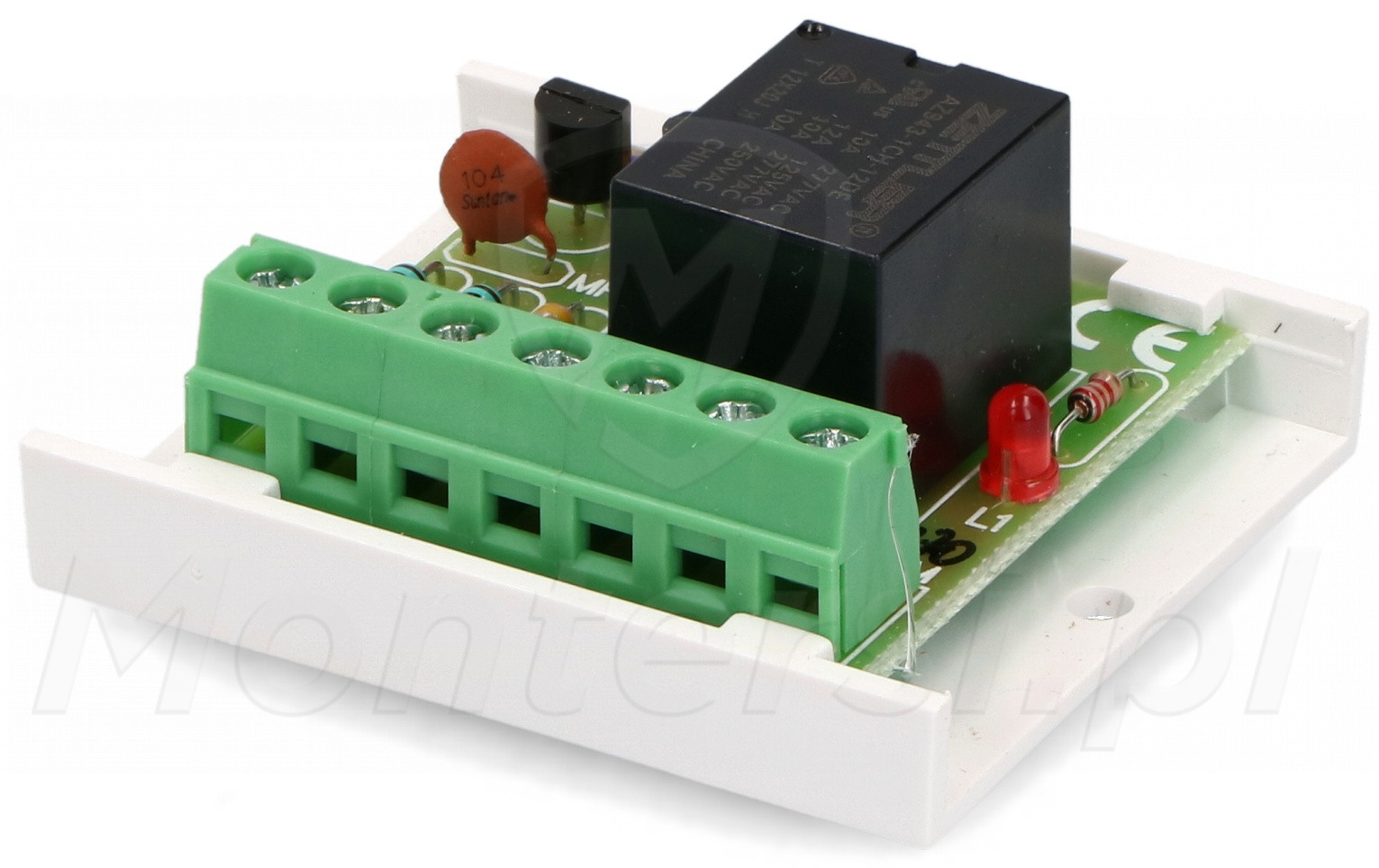

AWZ610 - Moduł przekaźnikowy MP1 1x 30V/2A

Kod: 17182

Parametry techniczne:

  • Typ urządzenia: Moduł przekaźnikowy
  • Dopuszczalne napięcie na stykach: 30V DC / 50V AC
  • Maksymalny prąd na stykach: 2 A
  • Inne: 1 przekaźnik
  • Zasilanie: 12V DC
  • Pobór prądu: Max. 45 mA
  • Wymiary: 50 x 22 x 43 mm
  • Waga: 0.03g
  • Gwarancja producenta: 24 miesiące
Mało
Czas realizacji:
24h
50,43 zł
netto: 41,00 zł

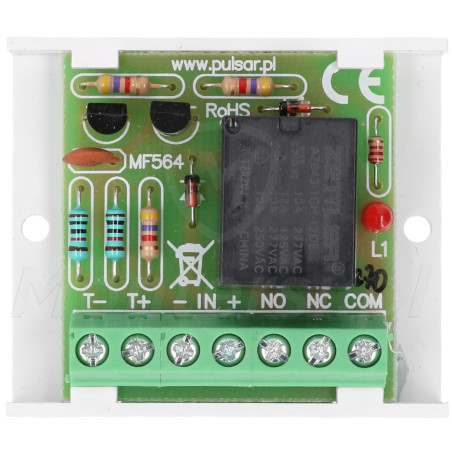

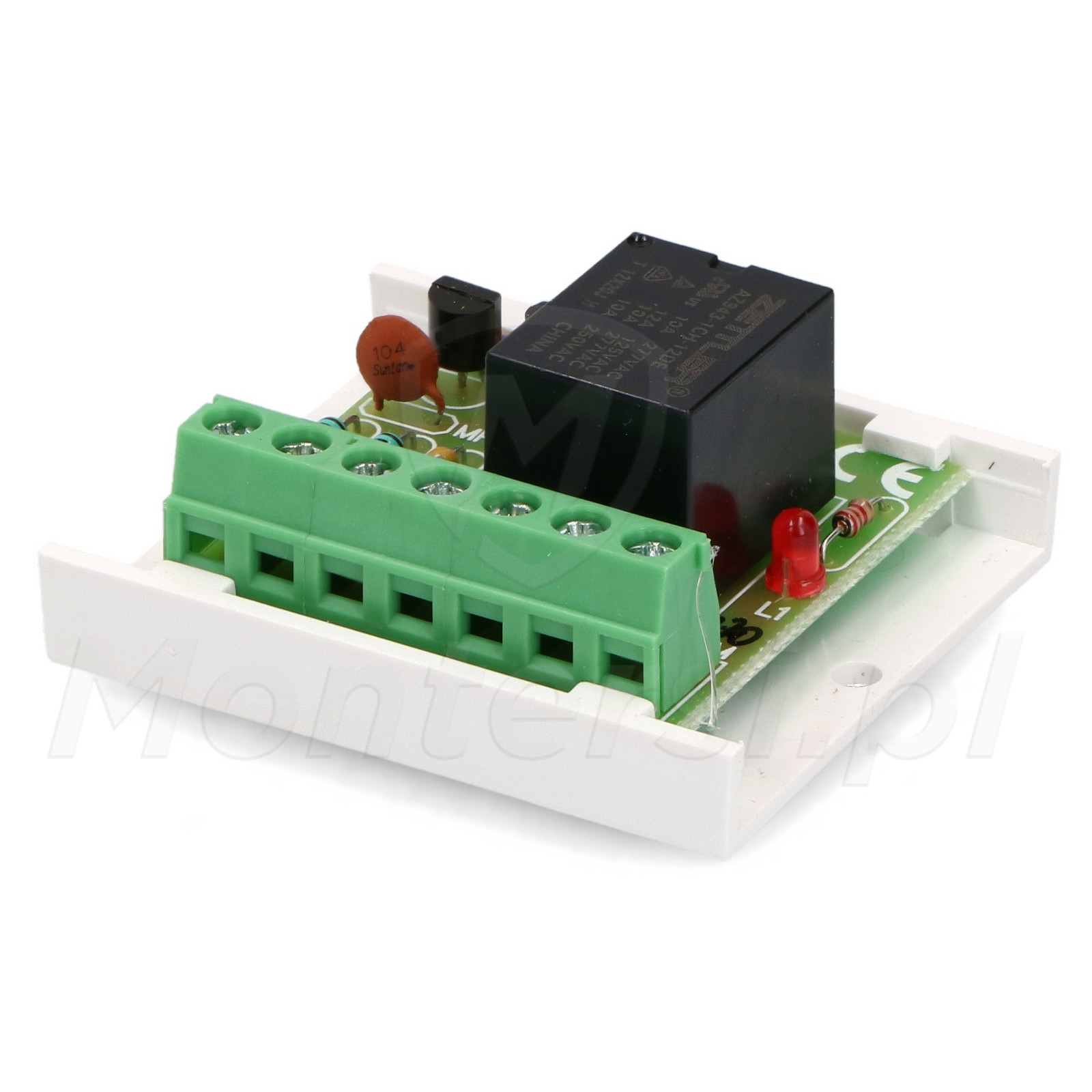

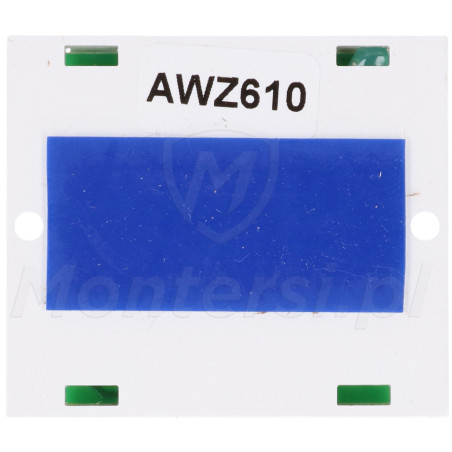

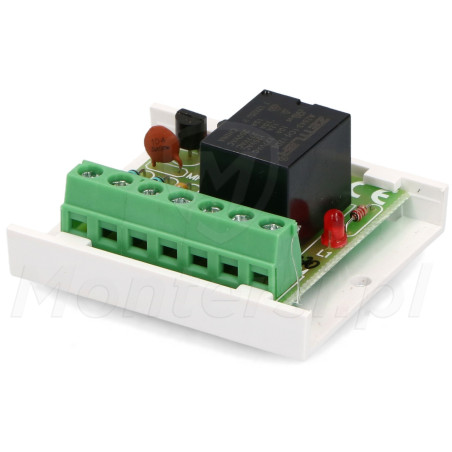

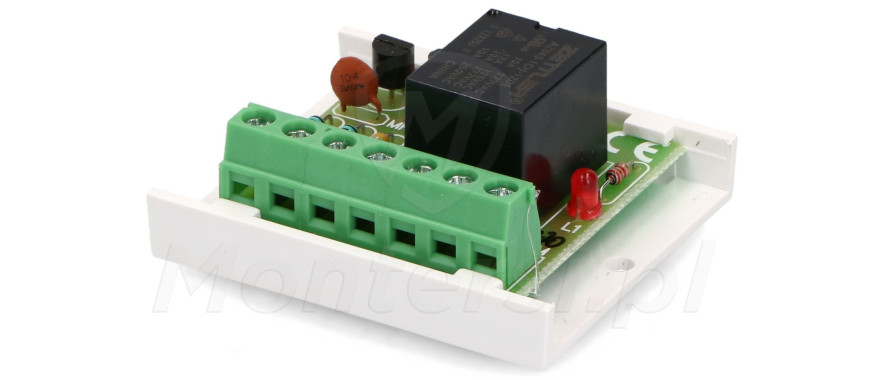

Moduł przekaźnika AWZ610
  • Moduł przekaźnika AWZ610
  • Moduł przekaźnika AWZ610
  • Moduł przekaźnika AWZ610
AWZ610 - Moduł przekaźnika (MP1), dedykowany do stosowania w instalacjach niskonapięciowych. Sprawdza się świetnie w systemach alarmowych, umożliwiając sterowanie urządzeń o dużym poborze prądu, przy pomocy wyjść niskoprądowych. Jego dodatkowymi zaletami są:

  • Zastosowanie separacji galwanicznej pomiędzy wejściem, a wyjściem
  • Zastosowanie 2 niezależnych wejść T+ i T-, umożliwiających wyzwalanie przy pomocy stanu niskiego lub wysokiego

Parametry techniczne:

Parametry techniczne:

  • Typ urządzenia: Moduł przekaźnikowy
  • Dopuszczalne napięcie na stykach: 30V DC / 50V AC
  • Maksymalny prąd na stykach: 2 A
  • Inne: 1 przekaźnik
  • Zasilanie: 12V DC
  • Pobór prądu: Max. 45 mA
  • Wymiary: 50 x 22 x 43 mm
  • Waga: 0.03g
  • Gwarancja producenta: 24 miesiące

Zastosowanie:

Moduł AWZ610 polecamy przede wszystkim do współpracy z modułami GSM SATEL GPRS-T4 lub GPRS-T6. Wyjścia tych modułów cechują się stosunkowo niską wydajnością prądową, na poziomie 15 mA. Dlatego też, standardowe moduły przekaźników (zbudowane w oparciu o samą cewkę) nie mogą być sterowane przy pomocy tak niskiego prądu.

Stosując AWZ610 unikamy tego problemu - do jego budowy wykorzystano tranzystor bipolarny, który wymaga niskiego natężenia prądu do właściwego wysterowania wyjścia.

Pobierz

Typ Nazwa Opis Rozmiar
Instrukcje pdf AWZ610 - instrukcja obslugi 256.18 kB Pobierz
Certyfikaty pdf AWZ610 - deklaracja CE 152.28 kB Pobierz
Karty Katalogowe pdf AWZ610 - karta katalogowa 69.2 kB Pobierz
