AWZ516 - Moduł przekaźnika czasowego, 8 funkcji

Kod: 02662

Parametry techniczne:

Typ urządzenia: Przekaźnik czasowo-logiczny
Dopuszczalne napięcie na stykach: 24 V DC, 50 V AC
Maksymalny prąd na stykach: 7 A
Inne: 8 wariantów pracy
Zasilanie: 10 - 14 V DC
Wymiary: 43 x 100 x 23 mm
Waga: 0.045 kg
Gwarancja producenta: 24 miesiące

Mało

Czas realizacji:

24h

131,61 zł

netto: 107,00 zł

Opis produktu
Załączniki

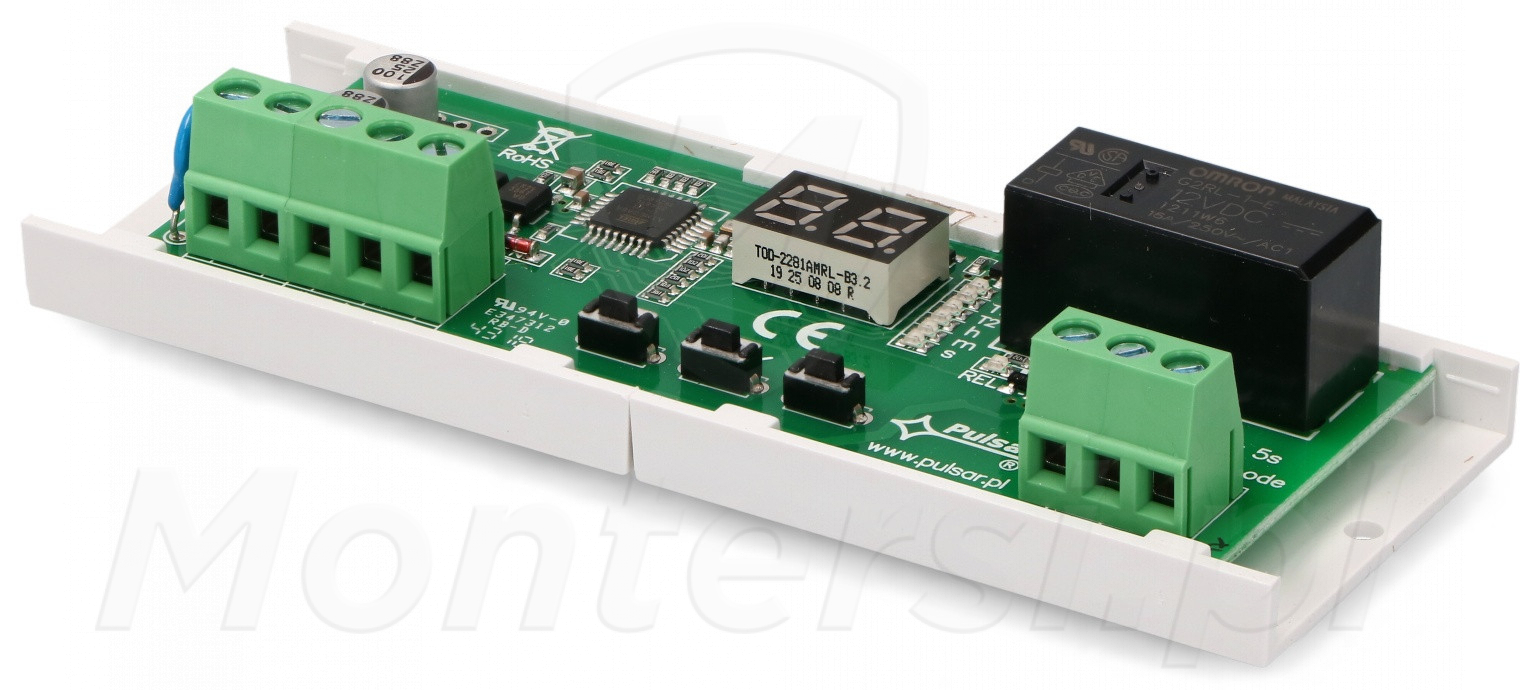

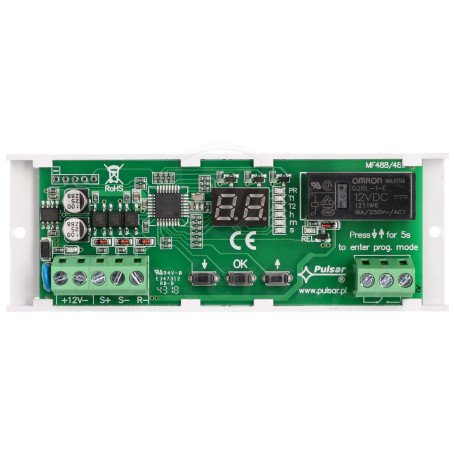

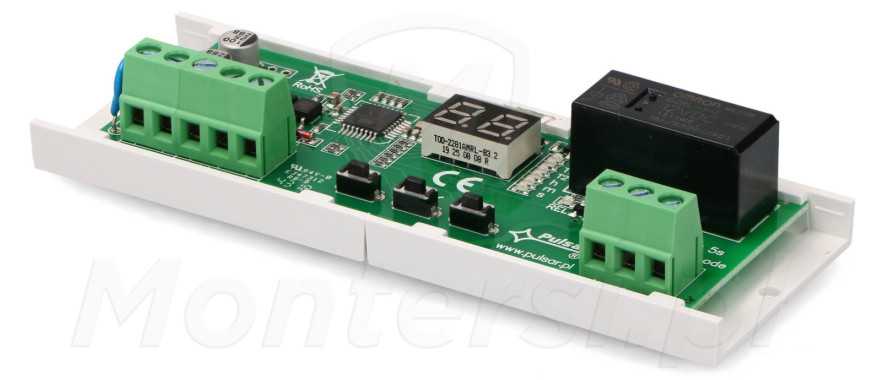

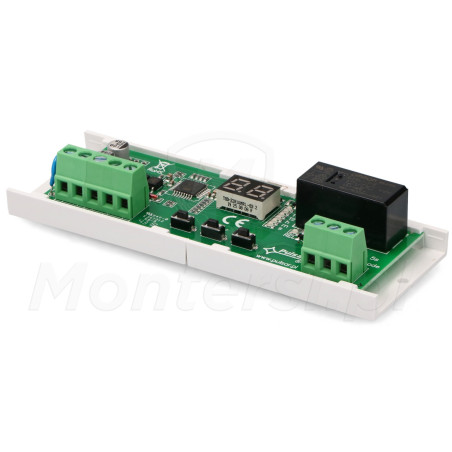

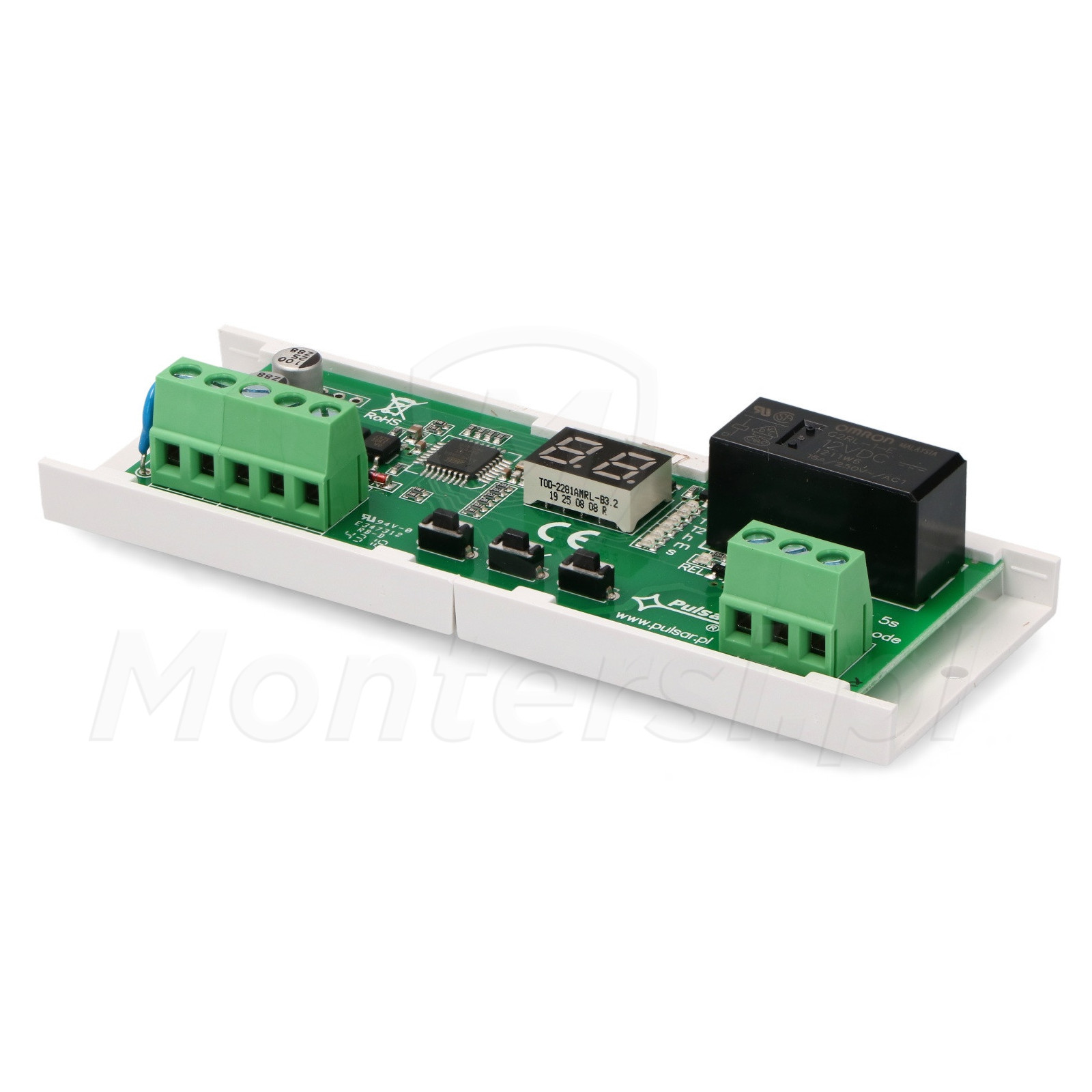

AWZ516 - Moduł przekaźnika czasowego z realizacją 1 z 8 funkcji czasowo-logicznych.

Parametry techniczne:

Parametry techniczne:

Typ urządzenia: Przekaźnik czasowo-logiczny
Dopuszczalne napięcie na stykach: 24 V DC, 50 V AC
Maksymalny prąd na stykach: 7 A
Inne: 8 wariantów pracy
Zasilanie: 10 - 14 V DC
Wymiary: 43 x 100 x 23 mm
Waga: 0.045 kg
Gwarancja producenta: 24 miesiące

Moduł przekaźnika czasowego

Użyteczny do sterowania systemami alarmowymi

Moduł przekaźnika czasowego AWZ516 (PC1) realizuje 1 z 8 funkcji czasowo-logicznych. Urządzenie znajduje wiele zastosowań w budowanych systemach alarmowych i systemach kontroli dostępu.
Wyjście przekaźnikowe może zostać aktywowane impulsem (stan wysoki lub niski) na określony czas, do ponownej aktywacji, załączenie z opóźnieniem, praca cykliczna w formie generatora itp.

Układ oparty na mikrokontrolerze AVR Atmega8. Zastosowany rezonator kwarcowy pozwala na precyzyjne odmierzanie ustawionego czasu. Czas nastaw od 1s do 99h. Przekaźnik o obciążalności prądowej 7A.

Realizowane funkcje:

Tryb monostabilny:
- Po podaniu sygnału sterującego S następuje załączenie REL na czas T1, po odmierzeniu czasu REL zostanie wyłączony, podczas odliczania czasu sygnał S nie powoduje wydłużenia czasu załączenia REL, podanie sygnału R kasuje REL.
Tryb bistabilny:
- Podanie S powoduje załączenie REL, następny sygnał sterujący S wyłącza REL, podanie sygnału R kasuje REL.
Tryb zatrzask:
- Podanie S spowoduje załączenie REL, następny sygnał S nie wywołuje reakcji, podanie sygnału R kasuje REL.
Opóźnione zadziałanie:
- Podanie sygnału S rozpoczyna odliczanie czasu T1, po jego upłynięciu REL zostaje załączony aż do skasowania sygnałem R.
Opóźnione wyłączenie:
- Po podaniu sygnału S REL załącza się od razu, w momencie zaniku sygnału S następuje odliczenie czasu T1 i po jego upływie wyłączenie przekaźnika REL.
Odwołanie wyłączenia:
- Po podaniu zasilania przekaźnik REL jest załączony przez okres T1 jeżeli w czasie jego odliczania na wejście S zostanie podany sygnał to REL pozostanie w stanie załączenia, jeżeli sygnał nie zostanie podany to nastąpi rozłączenie REL. Podanie R kasuje REL.
Regulowane opóźnienie:
- Zadziałania z regulowanym czasem załączenia REL: po podaniu S rozpoczyna się odliczanie czasu T1. Po jego upłynięciu jeżeli S jest nadal aktywny następuje załączenie REL na czas T2 podanie R kasuje REL i rozpoczyna oczekiwanie na ponowne podanie S.
Praca cykliczna z regulacją czasów wyłączenia T1 i załączenia T2:
- Po podaniu zasilania przekaźnik REL załącza się na okres T1, następnie rozpoczyna się odliczanie czasu przerwy T2, po jego odliczeniu następuje ponownie załączenie T1, odliczanie czasu przerwy/zadziałania można zablokować podaniem sygnału S (sterowanie poziomem), podanie sygnału R kasuje REL i rozpoczyna odliczanie czasu od początku).
