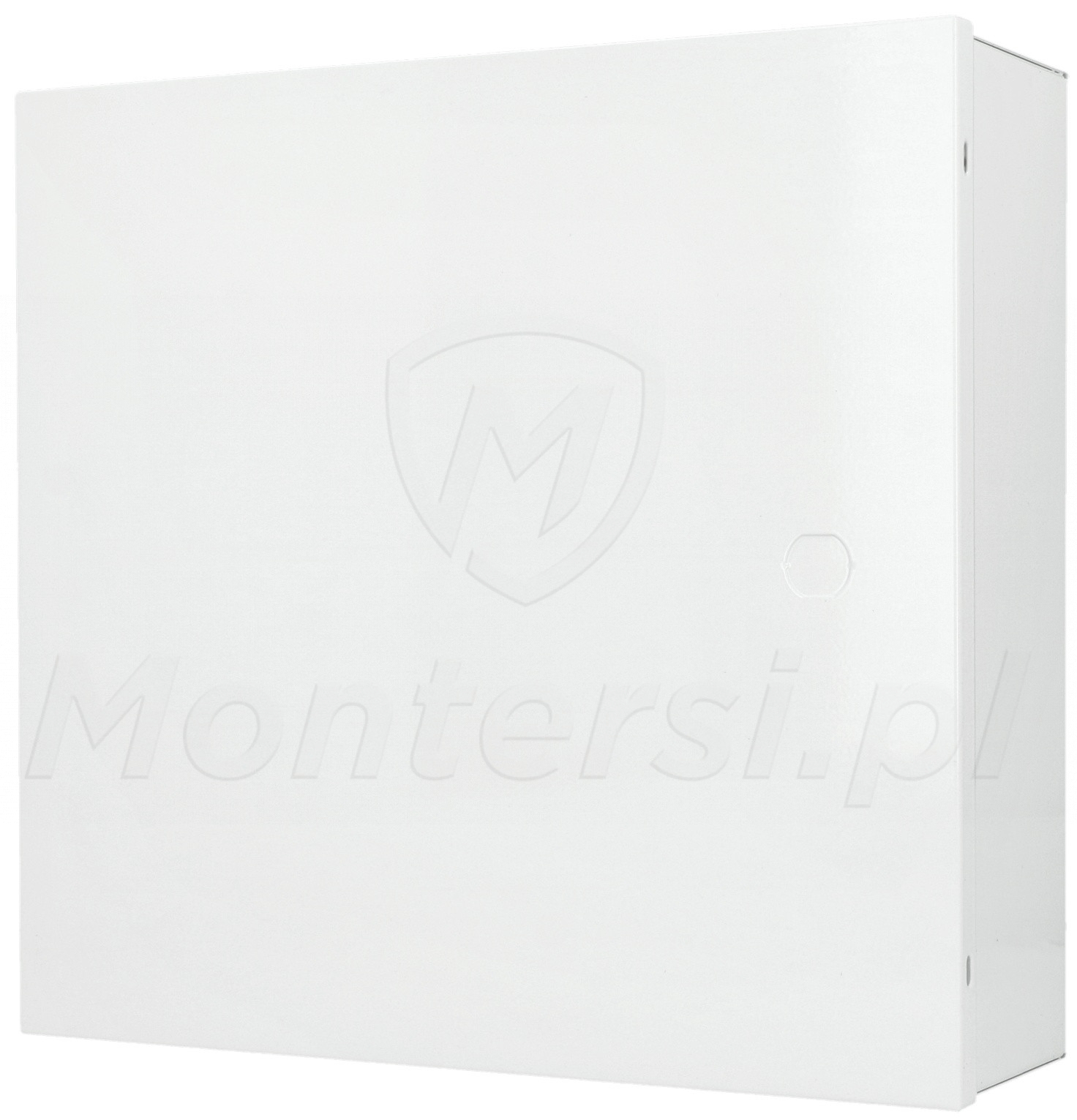

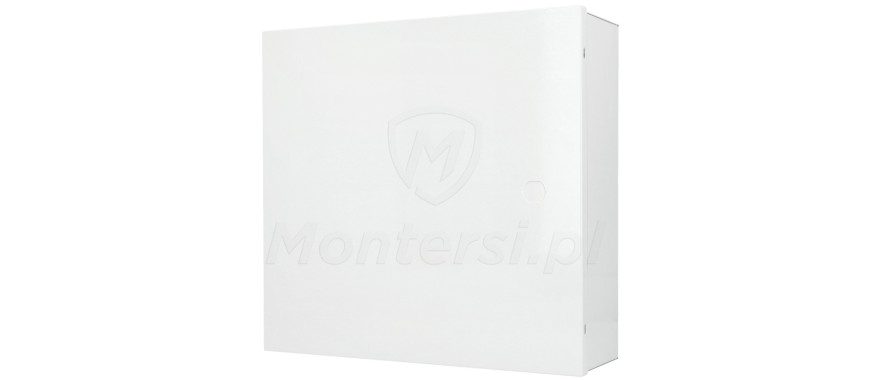

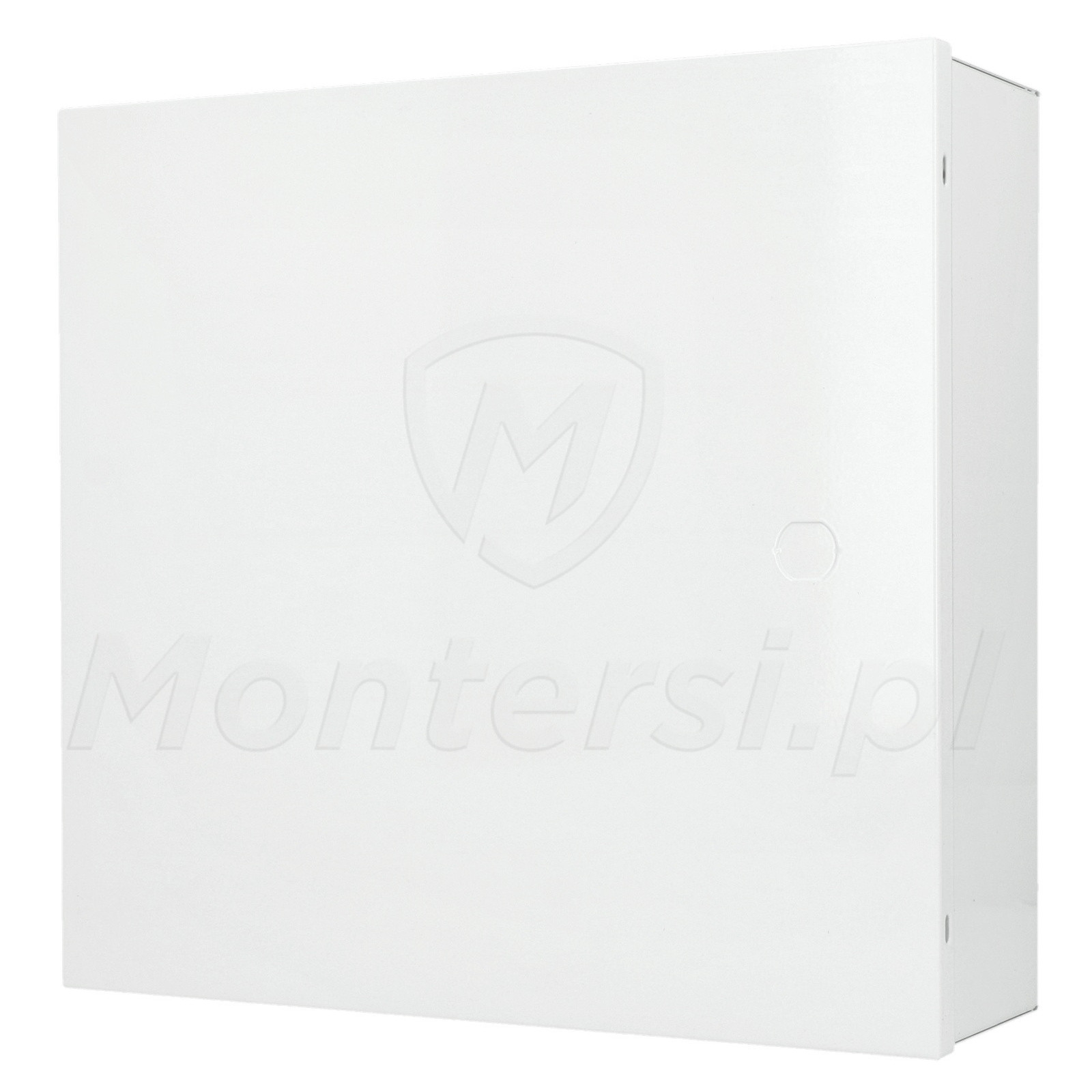

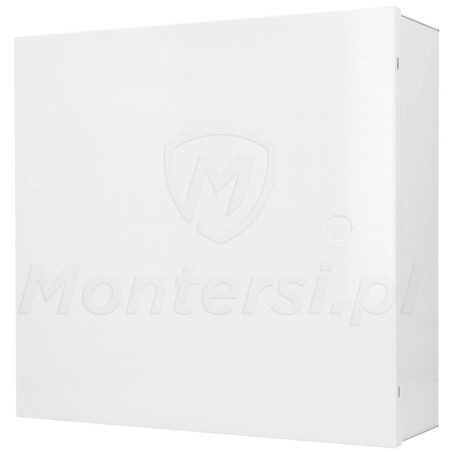

AWO224 - Obudowa do zasilaczy modułowych

Kod: 22977

Parametry techniczne:

Rodzaj obudowy: Do central alarmowych i modułów SATEL
Współpraca: VERSA, PERFECTA
Montaż obudowy: Natynkowy
Miejsce na akumulator: 17 Ah / 12 V
Zabezpieczenie antysabotażowe: TAK
Zamykanie: Wkręty
Warunki pracy: II klasa środowiskowa
Wykonanie: Blacha DC01
Wymiary: 320 x 304 x 101
Waga: 2.5 kg
Klasa szczelności: IP20
Gwarancja producenta: 24 miesiące od daty produkcji

Mało

Czas realizacji:

24h

156,21 zł

netto: 127,00 zł

AWO224 - Obudowa montażowa z wbudowaną szyną DIN, dedykowana do integracji i łatwego montażu urządzeń systemów SSWiN i systemów KD.

Do jej elementów wyróżniających można zaliczyć:

Szyna TH35 umożliwiająca montaż zasilaczy lub innych urządzeń w tym standardzie
Miejsce na akumulator kwasowo-ołowiowy suchy (SLA) 17 Ah / 12 V
Zabezpieczenie antysabotażowe przed otwarciem obudowy (styk typu NC)
Wykonanie z blachy stalowej walcowanej na zimno (DC01), o grubości 0.7 mm

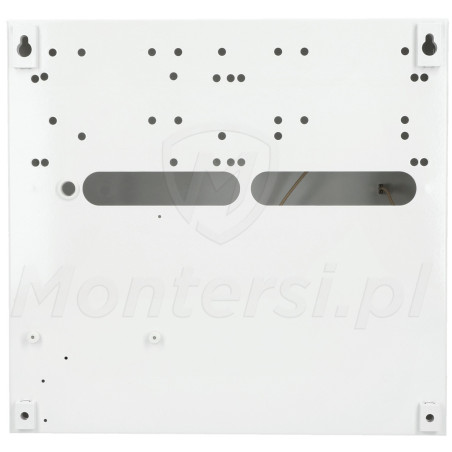

Montaż natynkowy z 8 mm dystansem od ściany, który umożliwia łatwe wprowadzenie przewodów
Zamykanie przy pomocy blacho-wkrętów (4x)
Możliwość montażu tampera oderwania od podłoża

AWO224 jest obudową dedykowaną do integracji elementów systemu alarmowego lub systemu kontroli dostępu. W jej wnętrzu można zamontować centralę, liczne moduły dodatkowe oraz akumulator podtrzymujący, zwiększający niezawodność całego systemu.

Obudowa umożliwia wygodny montaż np.:

Płyty centrali alarmowej ( Versa10, Perfecta16, Perfecta32)
Modułów ( ETHM-1 Plus, GM-X, GSM-X LTE, INT-ADR, INT-AV, INT-E, INT-FI, INT-GSM, INT-KNX-2, INT-O, INTPP, INT-R, INT-RS Plus, INT-VG, INT-VMG, ACCO-NT, ACCO-KP, ACCO-KPWG, ACCO-KP-PS, ACCO-KPWG-PS )

Parametry techniczne:

Parametry techniczne:

Rodzaj obudowy: Do central alarmowych i modułów SATEL
Współpraca: VERSA, PERFECTA
Montaż obudowy: Natynkowy
Miejsce na akumulator: 17 Ah / 12 V
Zabezpieczenie antysabotażowe: TAK
Zamykanie: Wkręty
Warunki pracy: II klasa środowiskowa
Wykonanie: Blacha DC01
Wymiary: 320 x 304 x 101
Waga: 2.5 kg
Klasa szczelności: IP20
Gwarancja producenta: 24 miesiące od daty produkcji

Miejsce na akumulator

Możliwość realizacji zasilania buforowego systemu SSWiN

We wnętrzu obudowy przewidziano miejsce na mały akumulator podtrzymujący, kwasowo-ołowiowy suchy 17 Ah / 12 V (SLA). Po jego zastosowaniu, zamontowany w obudowie system alarmowy może poprawie pracować po awarii sieci elektrycznej. Praca w trybie buforowym jest jednym z podstawowych wymagań, które musi spełniać każdy system alarmowy.

Szyna TH35

Większe możliwości instalacyjne

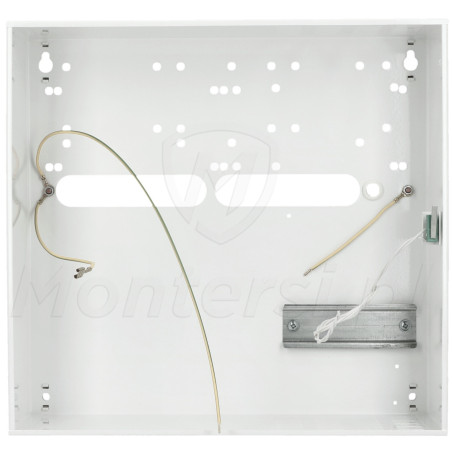

Obudowa została wyposażona w szynę DIN. Dzięki niej mamy możliwość montażu urządzeń wyposażonych w uchwyty w tym standardzie. Cecha ta znacząco rozszerza możliwości zagospodarowania przestrzeni w obudowie.

Zabezpieczenie antysabotażowe

Ochrona przed nieautoryzowanym otwarciem

Kolejną zaletą obudowy AWO220 jest wbudowany tamper, zapewniający ochronę przed nieautoryzowanym otwarciem obudowy. Dodatkowe zabezpieczenie zwiększa niezawodność i stopień ochrony systemu alarmowego. Alarm sabotażu jest realizowany przez wyjście typu NC (50 V DC / 0.5 A), które można podłączyć do dowolnej centrali alarmowej.

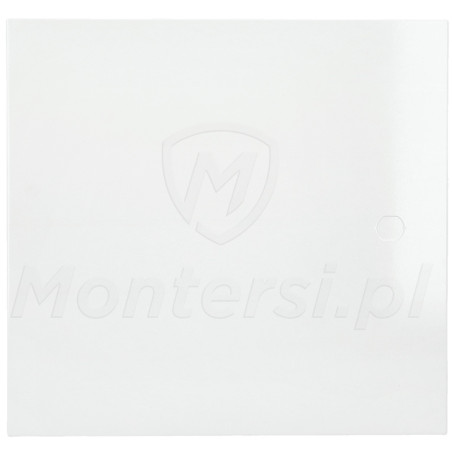

Czołówka obudowy posiada przetłoczenie na zamek, co daje możliwość montażu zamka o tym samym kodzie MR027 lub o różnym kodzie MR008.

Pobierz

Typ	Nazwa	Rozmiar
Karty Katalogowe	pdf AWO224 - Karta katalogowa	274.89 kB	Pobierz
Instrukcje	pdf AWO224 - Instrukcja	542.95 kB	Pobierz
Certyfikaty	pdf AWO224 - deklaracja CE	211.94 kB	Pobierz
