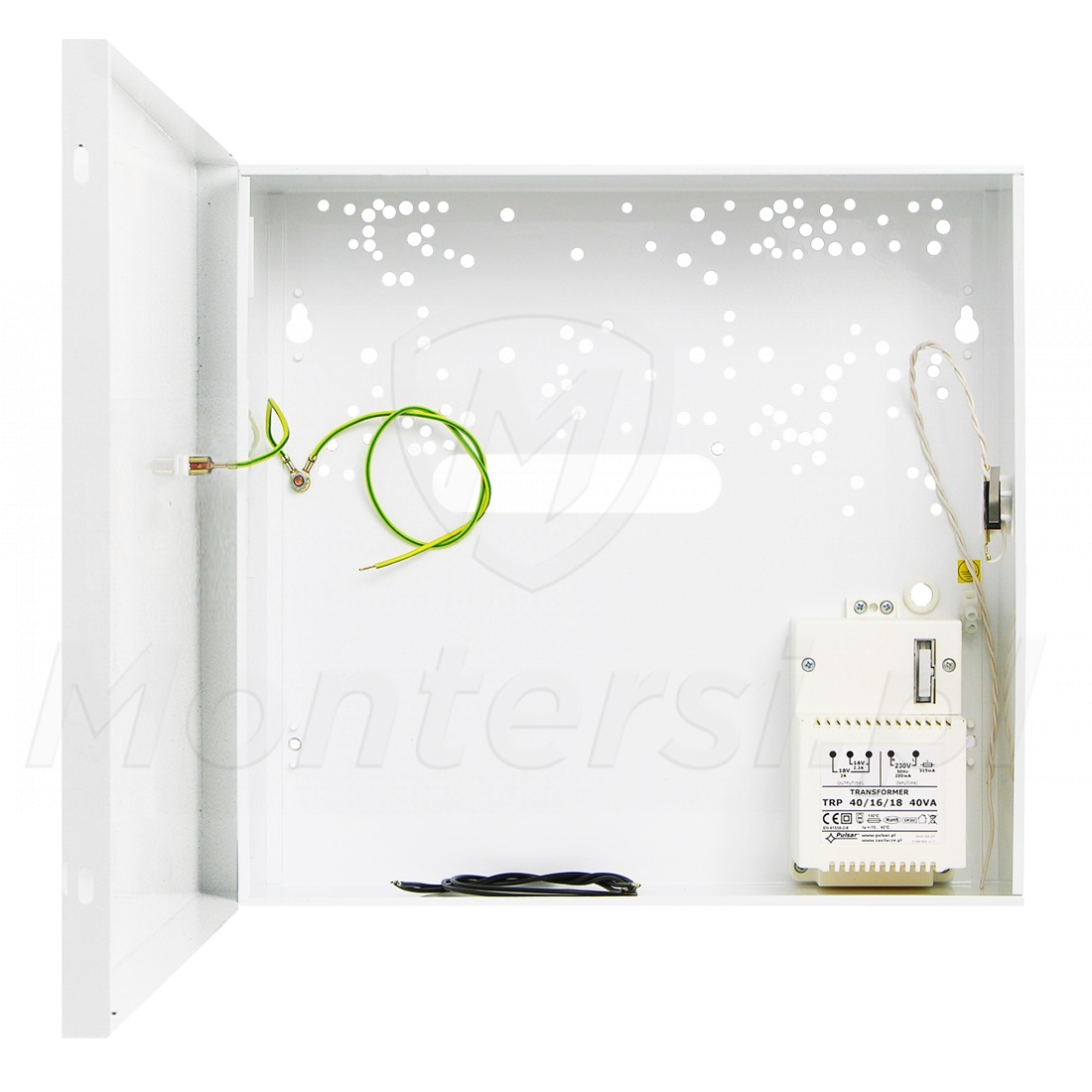

AWO220 - Obudowa montażowa systemu SSWiN / KD

Kod: 04756

Parametry techniczne:

Rodzaj obudowy: Do central alarmowych i modułów dodatkowych
Współpraca: SATEL INTEGRA, SATEL VERSA i SATEL CA
Wbudowany transformator: TRP 40VA/16V/18V
Montaż obudowy: Natynkowy
Napięcie zasilania: 230 V AC
Miejsce na akumulator: 17 Ah / 12 V
Zabezpieczenie antysabotażowe: TAK
Zamykanie: Wkręty
Warunki pracy: II klasa środowiskowa
Wykonanie: Blacha DC01
Wymiary: 320 x 305 x 90 mm
Waga: 3 kg
Klasa szczelności: IP20
Gwarancja producenta: 24 miesiące od daty produkcji

Mało

Czas realizacji:

24h

212,79 zł

netto: 173,00 zł

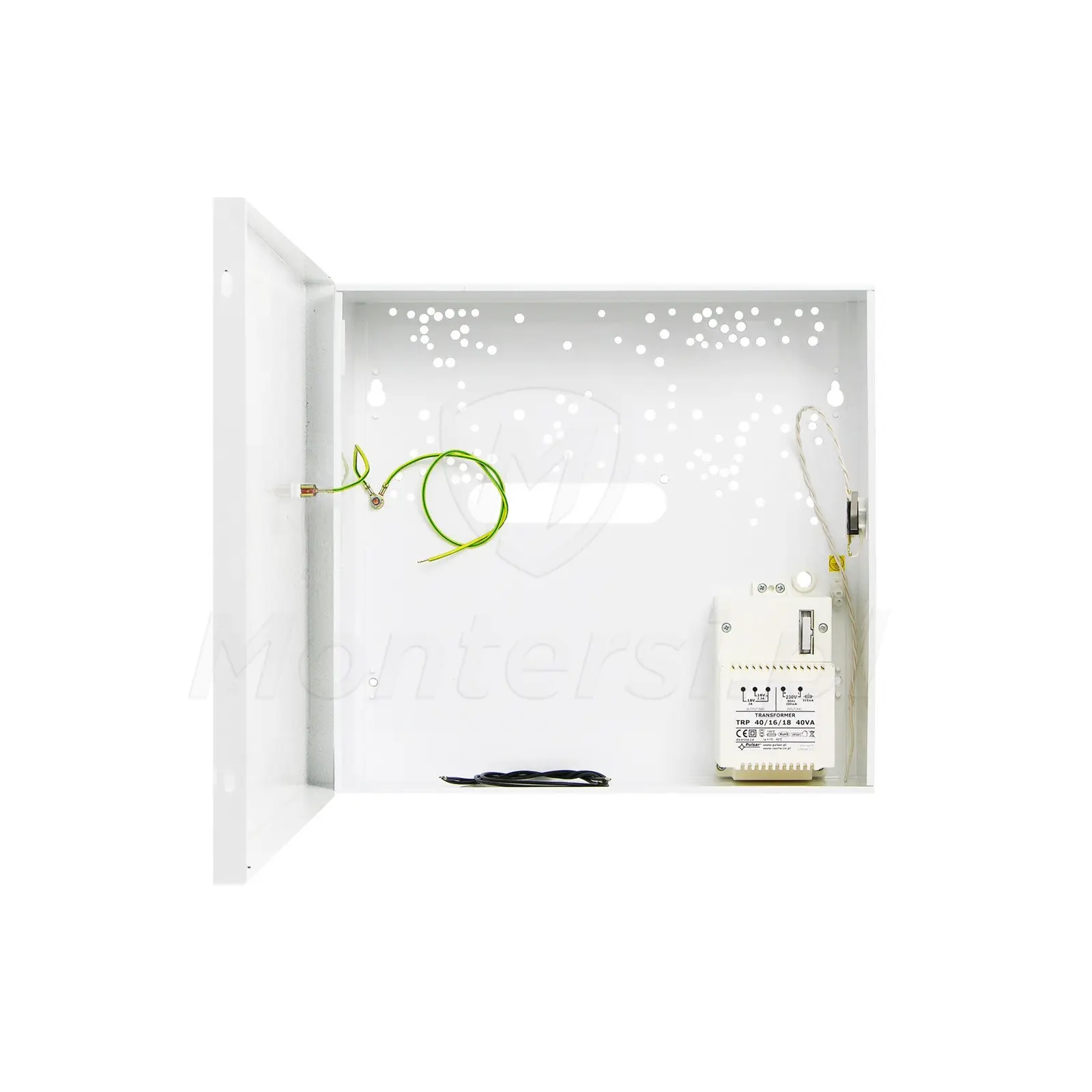

AWO220 - Obudowa montażowa z wbudowanym transformatorem, dedykowana do integracji i łatwego montażu urządzeń systemów SSWiN i systemów KD.

Do jej elementów wyróżniających można zaliczyć:

Wbudowany transformator TRP 40VA/16V/18V (16 V AC / 18 V AC)
Miejsce na akumulator kwasowo-ołowiowy suchy (SLA) 17 Ah / 12 V
Zabezpieczenie antysabotażowe przed otwarciem obudowy (styk typu NC)
Wykonanie z blachy stalowej walcowanej na zimno (DC01), o grubości 0.7 mm
Montaż natynkowy z 8 mm dystansem od ściany, który umożliwia łatwe wprowadzenie przewodów
Zamykanie przy pomocy blacho-wkrętów (4x)

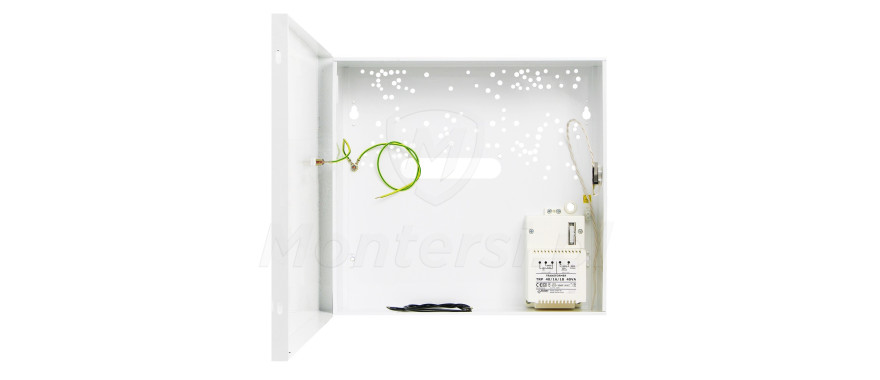

AWO220 jest obudową dedykowaną do integracji elementów systemu alarmowego lub systemu kontroli dostępu. W jej wnętrzu można zamontować centralę, liczne moduły dodatkowe oraz akumulator podtrzymujący, zwiększający niezawodność całego systemu.

Obudowa umożliwia wygodny montaż np.:

Płyty centrali alarmowej (INTEGRA 24/32; VERSA 5/10/15; CA-4/5/6) i dodatkowych modułów alarmowych
Kontrolera systemu KD i modułów dodatkowych
Modułu GSM i modułu zasilacza buforowego

Parametry techniczne:

Parametry techniczne:

Rodzaj obudowy: Do central alarmowych i modułów dodatkowych
Współpraca: SATEL INTEGRA, SATEL VERSA i SATEL CA
Wbudowany transformator: TRP 40VA/16V/18V
Montaż obudowy: Natynkowy
Napięcie zasilania: 230 V AC
Miejsce na akumulator: 17 Ah / 12 V
Zabezpieczenie antysabotażowe: TAK
Zamykanie: Wkręty
Warunki pracy: II klasa środowiskowa
Wykonanie: Blacha DC01
Wymiary: 320 x 305 x 90 mm
Waga: 3 kg
Klasa szczelności: IP20
Gwarancja producenta: 24 miesiące od daty produkcji

Transformator TRP 40VA/16V/18V

Wygodne zasilanie urządzeń zamontowanych w obudowie

AWO220 posiada wbudowany dobrej jakości transformator sieciowy TRP 40VA/16V/18V. Przy jego pomocy możliwa jest realizacja zasilania urządzeń zamontowanych w obudowie, które wymagają napięcia zmiennego 16V AC lub 18V AC. Co za tym idzie transformator można wykorzystać do realizacji zasilania central alarmowych, modułów kontroli dostępu i innych modułów dodatkowych. Model TRP 40VA/16V/18V cechuje się mocą pozorną na poziomie 40 VA.

Miejsce na akumulator

Możliwość realizacji zasilania buforowego systemu SSWiN

We wnętrzu obudowy przewidziano miejsce na mały akumulator podtrzymujący, kwasowo-ołowiowy suchy 17 Ah / 12 V (SLA). Po jego zastosowaniu, zamontowany w obudowie system alarmowy może poprawie pracować po awarii sieci elektrycznej. Praca w trybie buforowym jest jednym z podstawowych wymagań, które musi spełniać każdy system alarmowy.

Zabezpieczenie antysabotażowe

Ochrona przed nieautoryzowanym otwarciem

Kolejną zaletą obudowy AWO220 jest wbudowany tamper, zapewniający ochronę przed nieautoryzowanym otwarciem obudowy. Dodatkowe zabezpieczenie zwiększa niezawodność i stopień ochrony systemu alarmowego. Alarm sabotażu jest realizowany przez wyjście typu NC (50 V DC / 0.5 A), które można podłączyć do dowolnej centrali alarmowej.

Czołówka obudowy posiada przetłoczenie na zamek, co daje możliwość montażu zamka o tym samym kodzie MR027 lub o różnym kodzie MR008.
