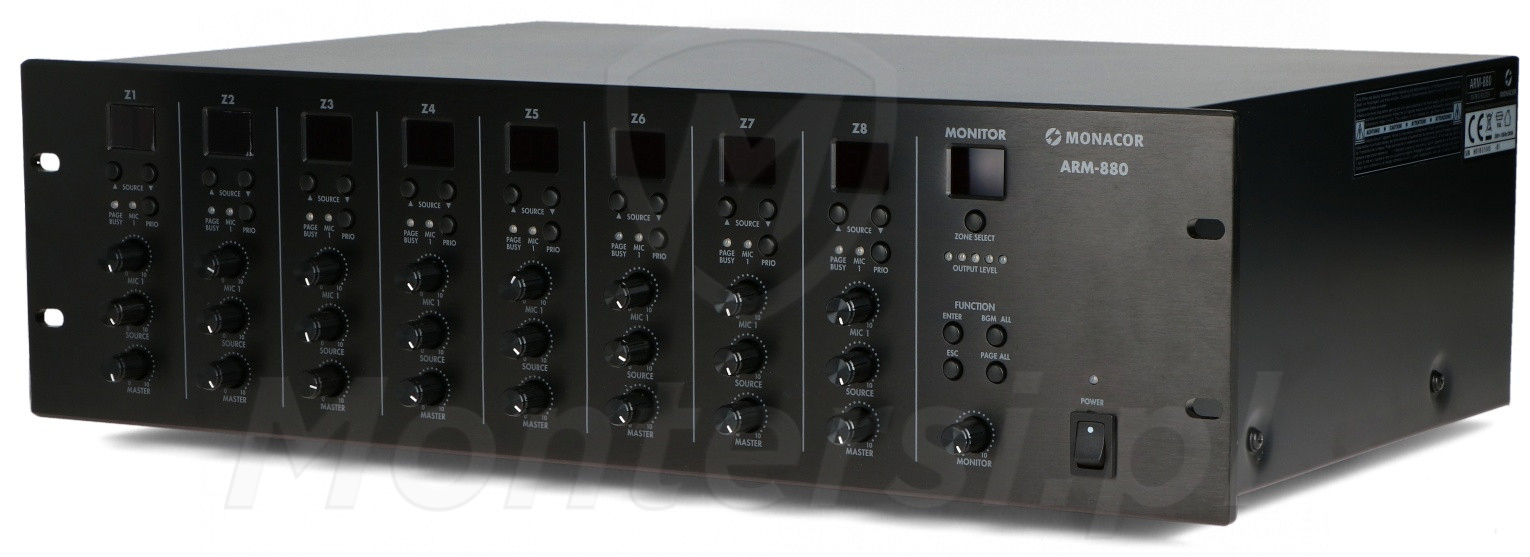

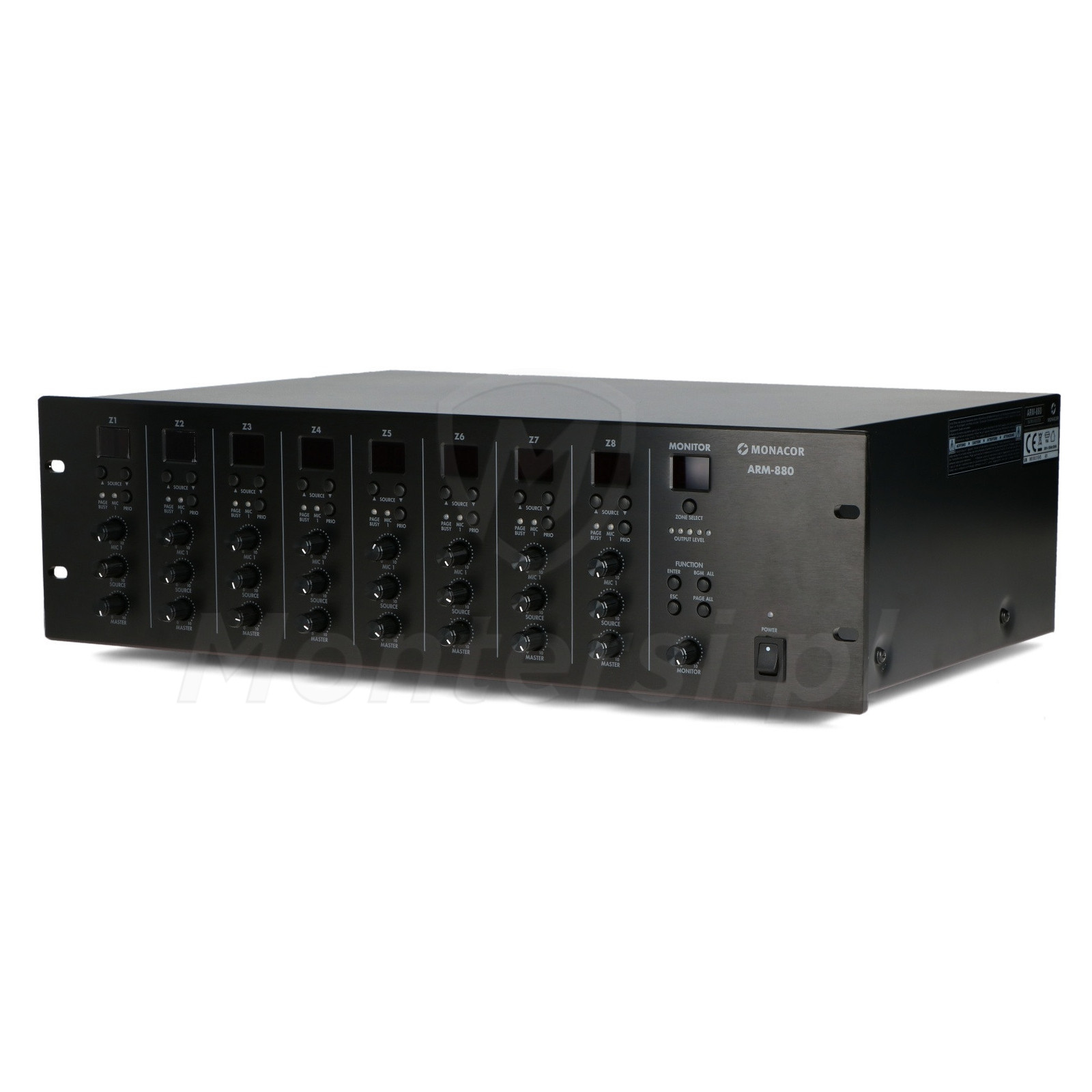

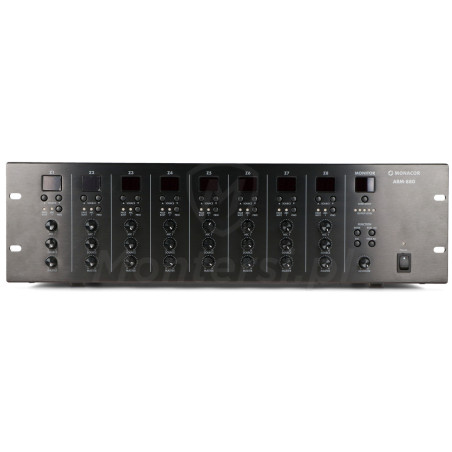

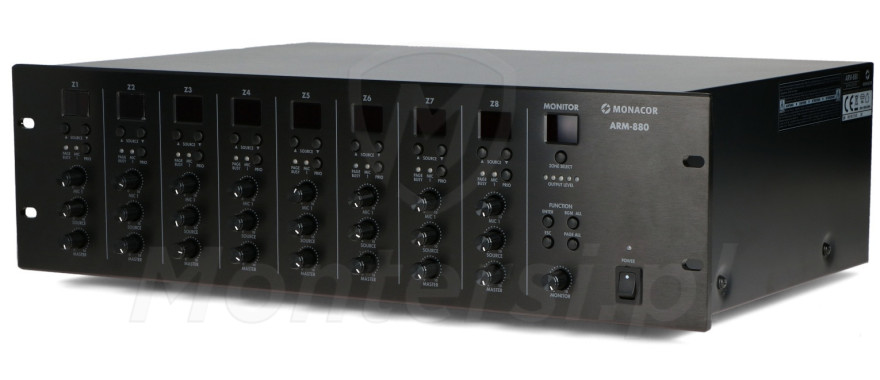

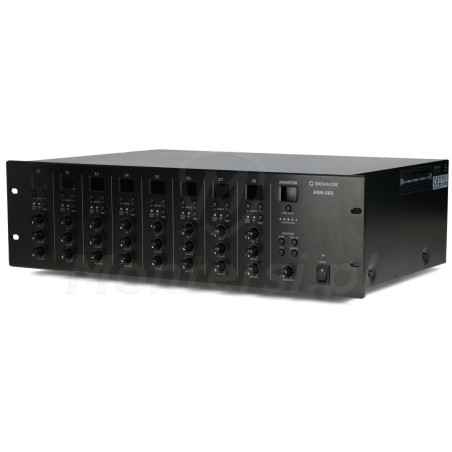

ARM-880 - Matryca audio 8x8

Kod: 28575

Parametry techniczne:

Pasmo przenoszenia: Linia: 20 - 20000 Hz, mikrofon: 80 - 18000 Hz
Korektor niskie: +/- 10 dB / 100 Hz
Korektor wysokie: +/- 10 dB / 10 kHz
Stosunek S/N: Linia: > 85 dB, mikrofon: > 65 dB
THD: < 0.07%
Mikrofon 1: XLR (300 mV / 660 Ohm)
Mikrofon strefowy: 2x RJ-45 (500 mV / 10 kOhm)
Linia 1-4: 4x RCA L/R (195 mV - 2 V / 47 kOhm)
Linia 5-8: 4x terminal śrubowy (linia: 350 mV, mikrofon: 5 mV)
Strefa 1-8: 8x terminal śrubowy (300 mV - 1.1 V / 10 kOhm)
Komunikaty alarmowe: 1x terminal śrubowy (775 mV / 10 kOhm)
Panele ścienne: 8x RJ-45
Alarm pożarowy: Terminal śrubowy
Rozszerzenie: 2x D-Sub DC37

Na zamówienie

Czas realizacji:

72h

9 717,00 zł

netto: 7 900,00 zł

Darmowa dostawa

Opis produktu
Załączniki

ARM-880 - Matryca audio, umożliwiająca stworzenie wielostrefowego systemu PA lub systemu multi-room. Sprawdza się świetnie w dużych obiektach takich jak np. hotele, szkoły, uniwersytety, centra konferencyjne lub sportowe oraz obiekty przemysłowe i obiekty użytku publicznego. Do cech charakterystycznych matrycy ARM-880 można zaliczyć:

Wbudowane 8 wejść do podłączenia źródeł audio, takich jak np. odtwarzacze CD, radio, PC (1 - 4 wejścia liniowe / 5 - 8 wejścia przełączane mikrofon / linia)
Wbudowane 8 wyjść strefowych do podłączenia wzmacniaczy lub aktywnych zestawów głośnikowych
Możliwość podłączenia 2 mikrofonów strefowych ARM-880RC i 1 mikrofonu lokalnego
1 dodatkowe wejście audio dla każdej strefy (z regulacją wzmocnienia)
Możliwość współpracy z naściennymi panelami sterującymi ARM-880WP (dla każdej strefy)
Możliwość łączenia ze sobą matryc i budowy systemu obsługującego do 32 stref audio
Możliwość regulacji mikrofonu, muzyki oraz master dla każdej strefy
2-punktowy korektor barwy dla każdej strefy
Obsługa funkcji priorytetu
Obsługa komunikatów alarmowych, kierowanych do każdej strefy (3 różne sygnały alarmowe)
Diodowa sygnalizacja działania każdej strefy (7-punktowy wskaźnik)
Wskaźnik przesterowania
Możliwość montażu w szafie standardu RACK 19" (wysokość 3 U)

Parametry techniczne:

Parametry techniczne:

Pasmo przenoszenia: Linia: 20 - 20000 Hz, mikrofon: 80 - 18000 Hz
Korektor niskie: +/- 10 dB / 100 Hz
Korektor wysokie: +/- 10 dB / 10 kHz
Stosunek S/N: Linia: > 85 dB, mikrofon: > 65 dB
THD: < 0.07%
Mikrofon 1: XLR (300 mV / 660 Ohm)
Mikrofon strefowy: 2x RJ-45 (500 mV / 10 kOhm)
Linia 1-4: 4x RCA L/R (195 mV - 2 V / 47 kOhm)
Linia 5-8: 4x terminal śrubowy (linia: 350 mV, mikrofon: 5 mV)
Strefa 1-8: 8x terminal śrubowy (300 mV - 1.1 V / 10 kOhm)
Komunikaty alarmowe: 1x terminal śrubowy (775 mV / 10 kOhm)
Panele ścienne: 8x RJ-45
Alarm pożarowy: Terminal śrubowy
Rozszerzenie: 2x D-Sub DC37
Temperatura pracy: 0...+40 °C
Zasilanie: 230 V AC
Wymiary: 484 x 138 x 325 mm
Waga: 10.73 kg

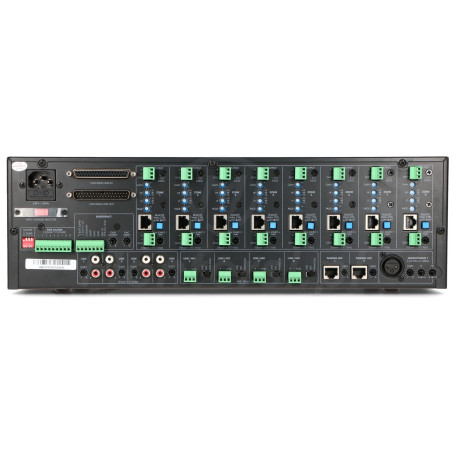

Wejścia / wyjścia matrycy

Obsługa licznych odtwarzaczy audio, mikrofonów i wzmacniaczy

Matryca ARM-880 jest wyposażona w liczne wejścia i wyjścia, służące do podłączania urządzeń audio. Dzięki czemu, przy jej pomocy możliwa jest budowa zaawansowanego systemu nagłośnienia PA. Matryca posiada wbudowane:

2 wejścia do podłączani mikrofonów strefowych serii AMR-880RC
1 wejście mikrofonowe, służące do przesyłania sygnału do wszystkich stref jednocześnie
8 wejść do podłączenia panelu ściennego serii ARM-880WP, do sterowania strefą i podłączenia lokalnego źródła dźwięku (po 1 na każdą strefę)
8 dodatkowych wejść do przesyłania sygnału audio wyłącznie dla danej strefy (po 1 na każdą strefę)
1 wejście dla komunikatów alarmowych o najwyższym priorytecie (komunikat przesyłany do wszystkich stref)
8 wejść alarmowych do wysyłania sygnału alarmowego w danej strefie (po 1 na każdą strefę)
8 wyjść do podłączenia wzmacniaczy lub aktywnych zestawów głośników (po 1 na każdą strefę)

Matryca umożliwia odtwarzanie dźwięku z jednego źródła na wszystkich strefach. W przypadku podłączenia kilku mikrofonów, posiadają one różne priorytety. Najwyższy priorytet posiadają mikrofony strefowe, priorytet średni - mikrofon podłączony do gniazda MICROPHONE 1, a najniższy - mikrofony podłączone do terminali śrubowych LINE/MIC 5-8.

Obsługa paneli ściennych

Możliwość zdalnego sterowania każdą strefą systemu PA

Dużą zaletą matrycy ARM-880 jest możliwość podłączenia zewnętrznych paneli ściennych ARM-880WP1, ARM-880WP2. Przy ich pomocy możliwe jest zdalne sterowanie każdą ze stref. Jest to wygodne rozwiązanie, przy pomocy którego można np. sterować natężeniem dźwięku bezpośrednio w pomieszczeniu, do którego przypisana jest dana strefa.

Łączenie matryc

Możliwość budowy systemu PA obsługującego do 32 stref

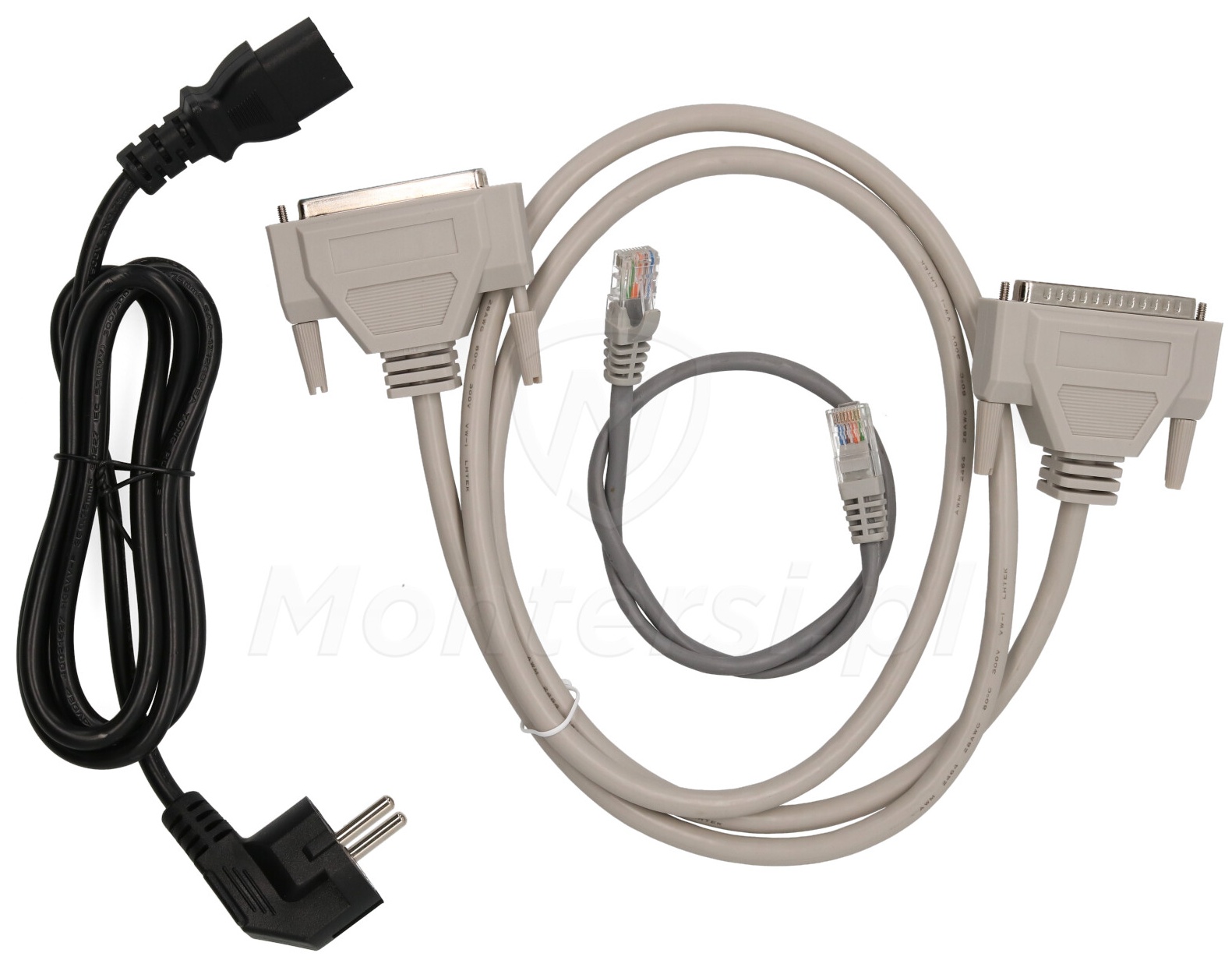

W przypadku konieczności stworzenia systemu o większej liczbie stref, istnieje możliwość łączenia ze sobą matryc ARM-880 (do max. 4). Dzięki czemu możliwa jest budowa dużego systemu PA, obsługującego aż 32 niezależne strefy audio.
