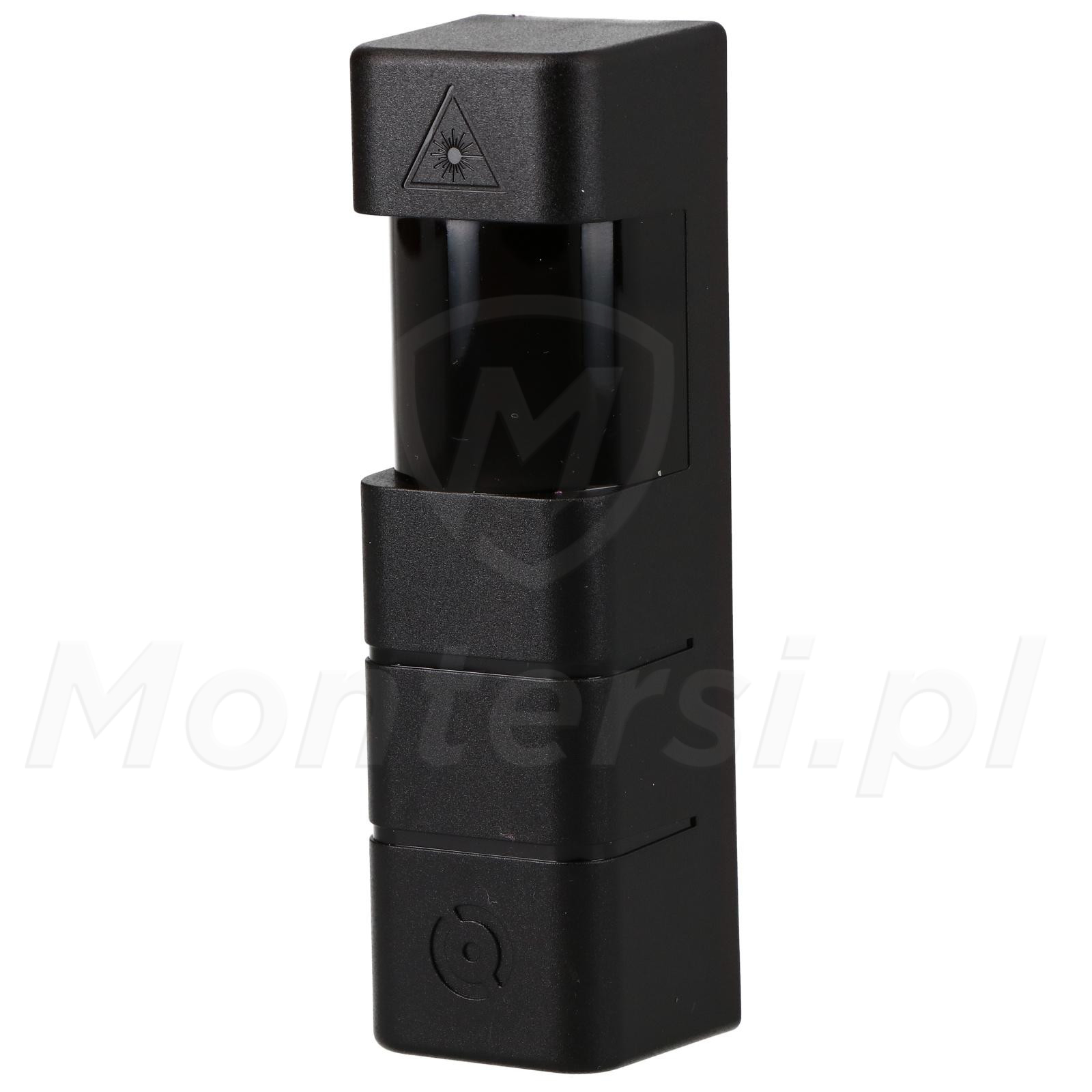

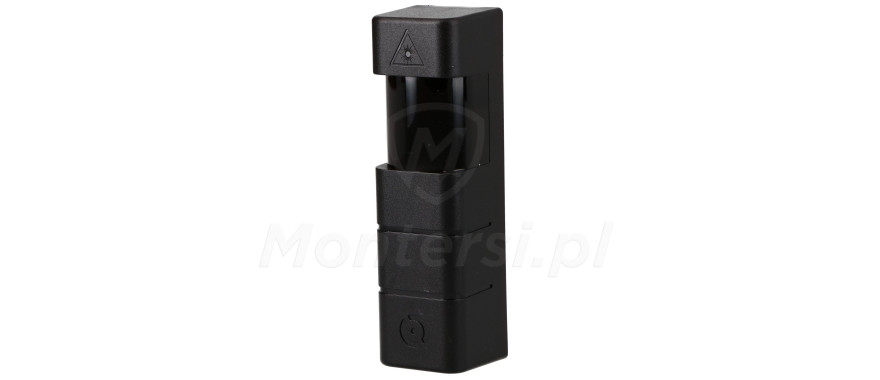

PDL+ - Fotokomórka dalmierzowa

Tryby pracy fotokomórki PDL+

Elastyczna konfiguracja detekcji w zależności od warunków instalacyjnych

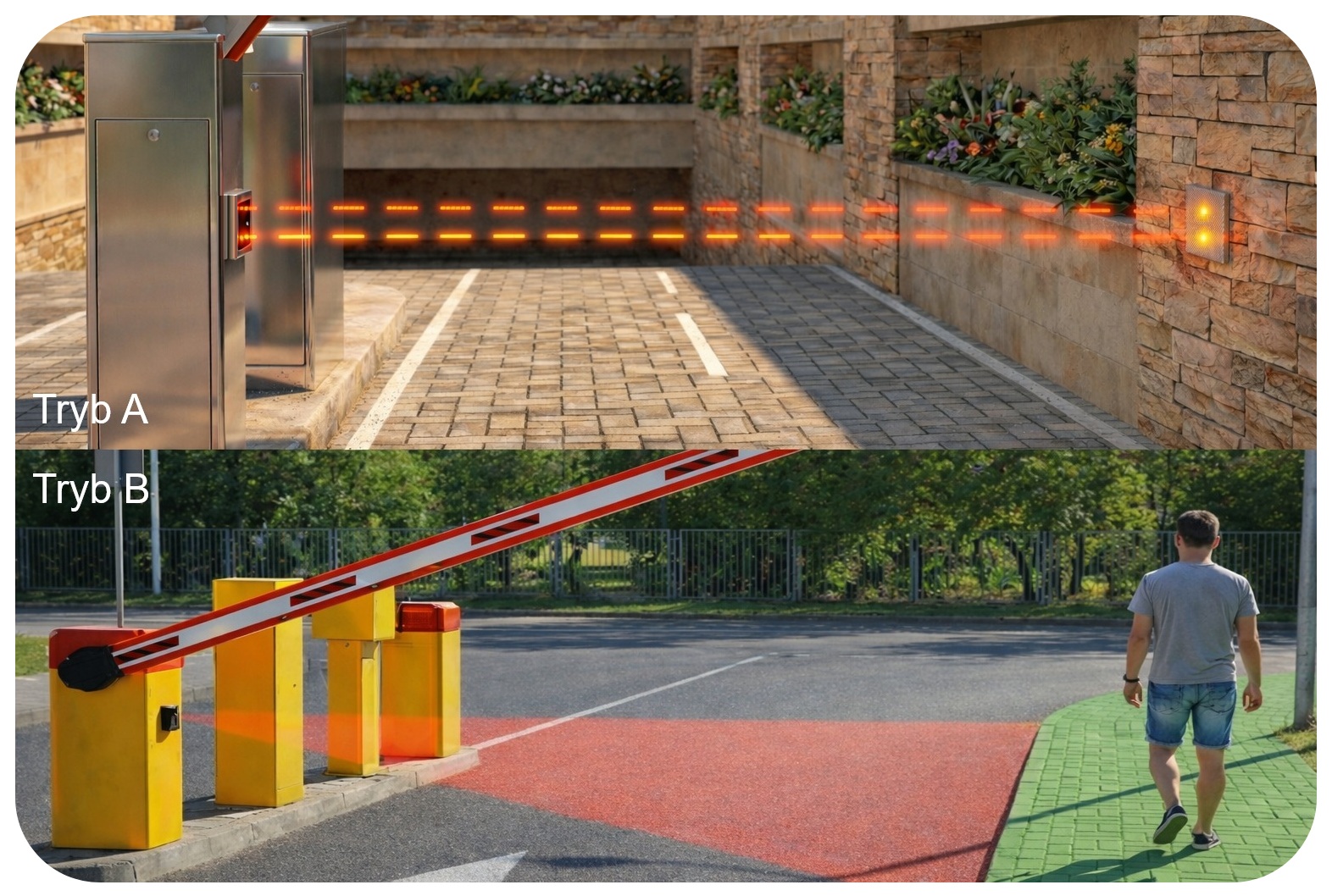

Fotokomórka PDL+ pracuje w dwóch trybach detekcji, co pozwala na dopasowanie jej działania do różnych warunków instalacyjnych i środowiskowych. Tryb A przeznaczony jest do pracy z wymaganą stałą, nieruchomą przeszkodą, od której odbijana jest wiązka światła o maksymalnym zasięgu 8 m. Zalecane jest stosowanie odblaskowej naklejki, która umożliwia jednoznaczne określenie kierunku nadawania wiązki oraz poprawia skuteczność detekcji. Wiązka światła w miejscu docelowym tworzy obszar o określonej średnicy, zależnej od odległości i warunków montażu.

Tryb B umożliwia pracę bez konieczności stosowania powierzchni odbijającej. Dostępna jest możliwość regulacji odległości detekcji z dokładnością co 0,5 m, a maksymalny zasięg wynosi w tym przypadku do 6 m. Dodatkowo urządzenie umożliwia regulację czułości, która pozwala ograniczyć nadmierną reakcję fotokomórki na niekorzystne warunki atmosferyczne, takie jak opady czy mgła, zapewniając stabilną i przewidywalną pracę systemu.

Programowanie i konfiguracja fotokomórki PDL+

Intuicyjna obsługa i jednoznaczna sygnalizacja ustawień za pomocą jednego przycisku

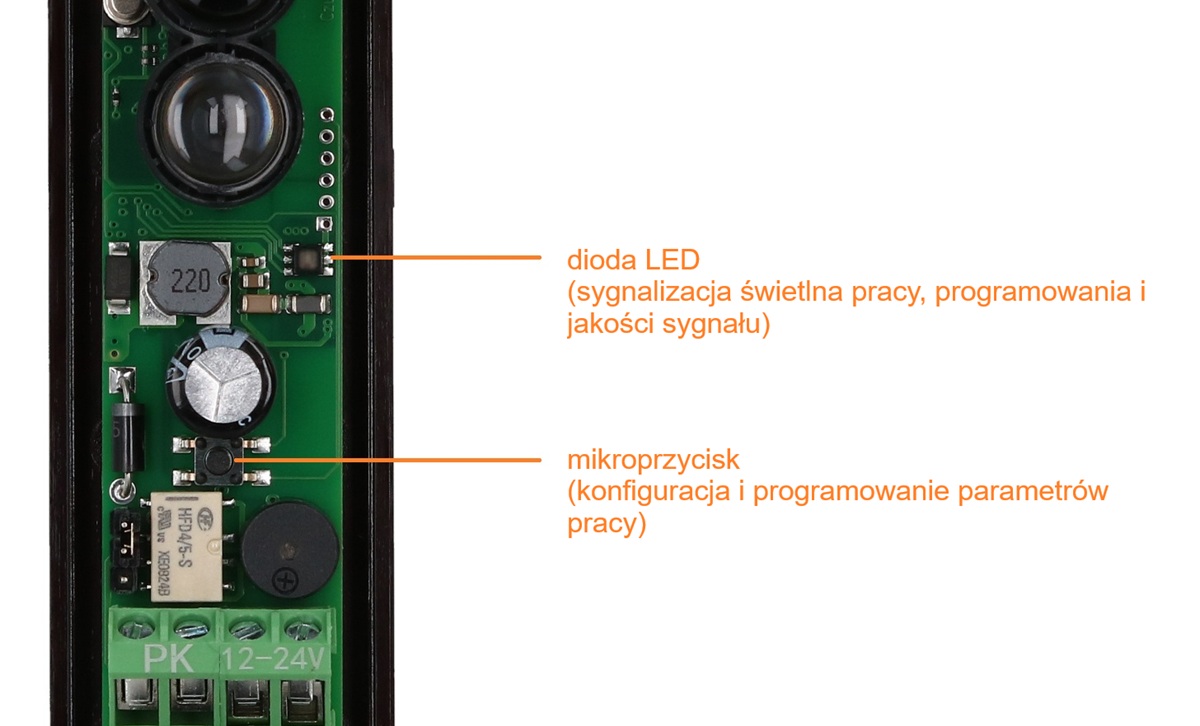

Konfiguracja fotokomórki PDL+ realizowana jest przy użyciu jednego przycisku, co pozwala na szybkie ustawienie parametrów pracy oraz bieżącą ocenę poprawności montażu. Urządzenie wykorzystuje sygnalizację dźwiękową i świetlną do potwierdzania kolejnych etapów programowania oraz jakości odbieranego sygnału. W trakcie skanowania instalacji częstotliwość migania diody oraz intensywność sygnału akustycznego informują o sile sygnału zwrotnego - im wyższa jakość sygnału, tym szybsza i wyraźniejsza sygnalizacja.

Skala oceny obejmuje 9 poziomów, przy czym wartości poniżej czterech mignięć wskazują na niewystarczającą jakość sygnału. Po zakończeniu programowania i zamknięciu obudowy fotokomórka przekazuje informację o zmierzonej odległości w postaci dwóch cyfr oraz sygnalizuje poziom siły sygnału za pomocą sekwencji dźwiękowych. Dodatkowo możliwe jest ustawienie jednego z trzech poziomów czułości detekcji, co umożliwia dostosowanie pracy urządzenia do warunków środowiskowych.

Wyjście przekaźnikowe i zasilanie

Prosta integracja z systemami automatyki i alarmowymi

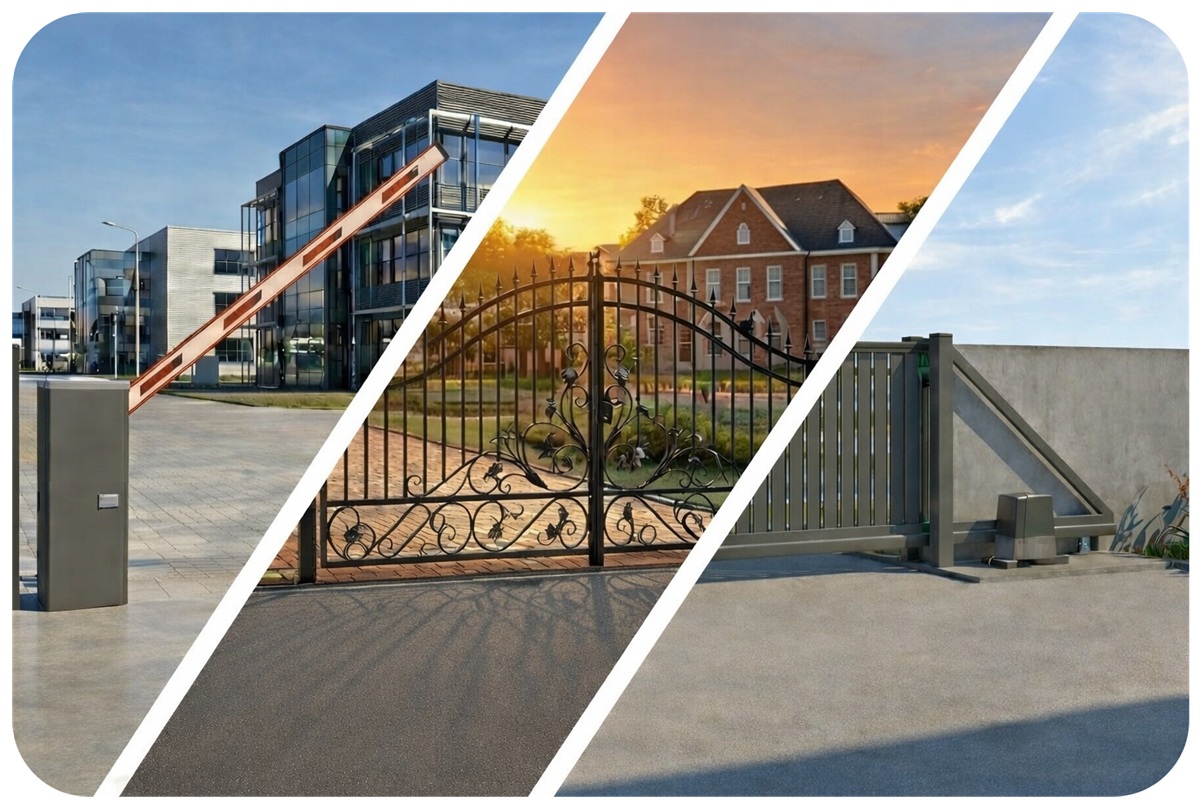

Fotokomórka posiada wyjście przekaźnikowe, które umożliwia współpracę z systemami automatyki oraz alarmowymi. W zależności od wymagań instalacji wyjście może pracować jako styk normalnie otwarty (NO) lub normalnie zamknięty (NC). Dodatkowo zasilanie napięciem 12-24 V AC/DC zapewnia łatwą integrację z szeroką gamą sterowników i central.

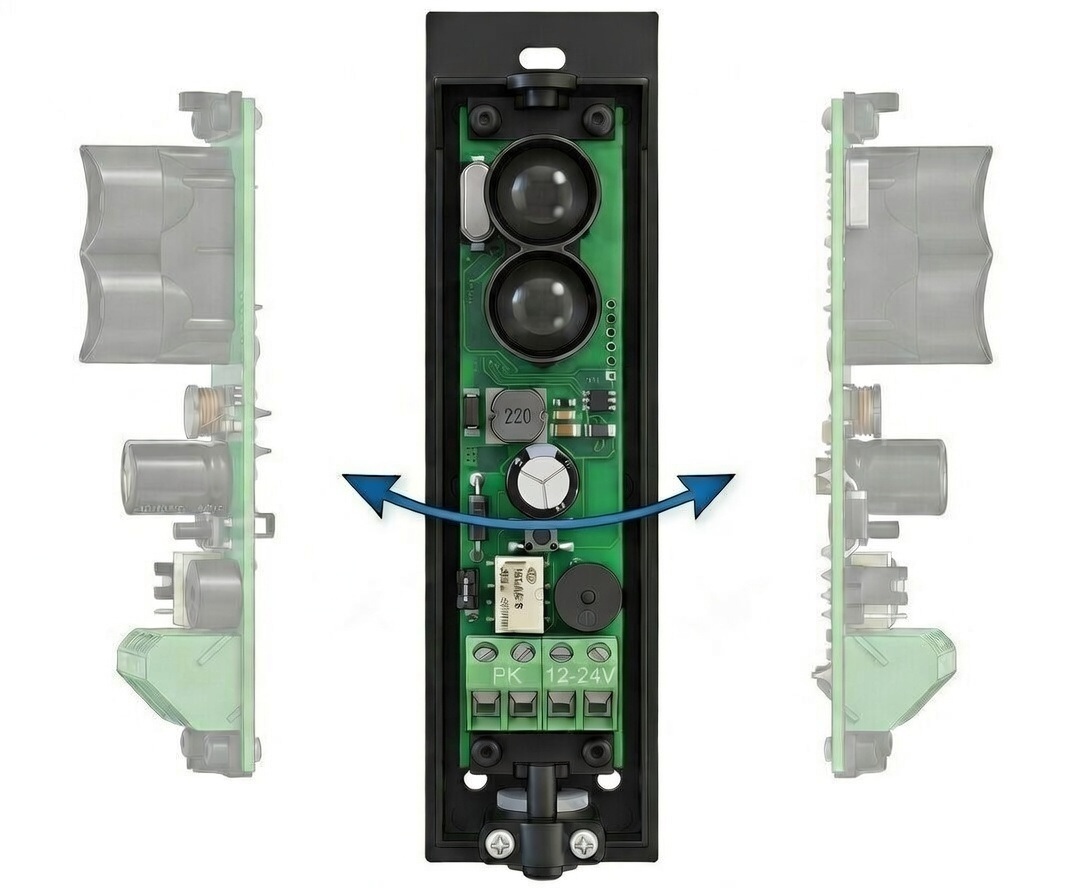

Regulowana głowica detekcyjna

Precyzyjne dopasowanie do warunków montażowych

Fotokomórka została wyposażona w regulowaną, obrotową głowicę, która umożliwia precyzyjne wyznaczenie kierunku detekcji. Rozwiązanie to pozwala na dostosowanie położenia urządzenia do różnych warunków montażowych oraz ułatwia prawidłowe ustawienie osi pracy bez konieczności zmiany miejsca instalacji. Regulacja głowicy wspiera stabilne i spójne działanie fotokomórki w zróżnicowanych konfiguracjach montażowych.

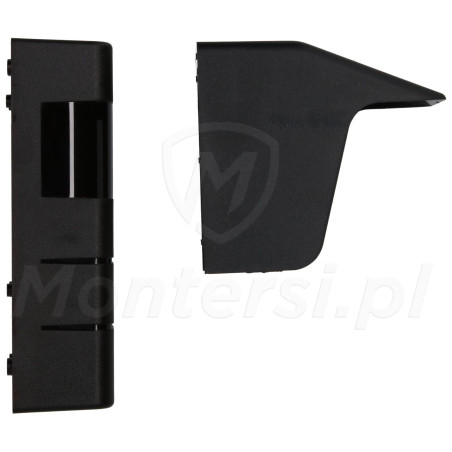

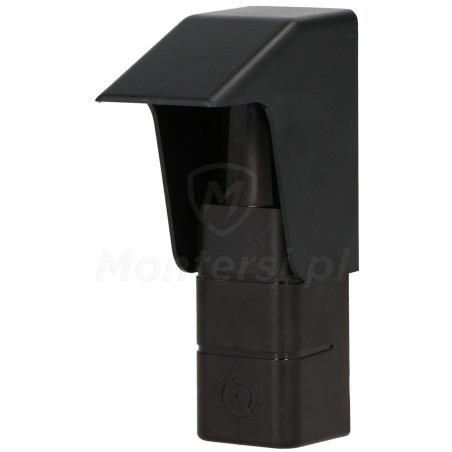

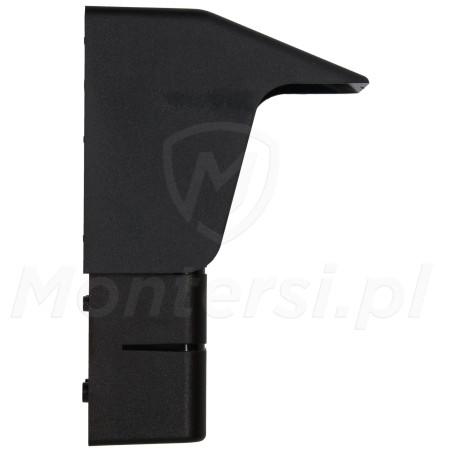

Konstrukcja fotokomórki i ochrona zewnętrzna

Stabilna praca w warunkach zewnętrznych oraz uproszczony montaż

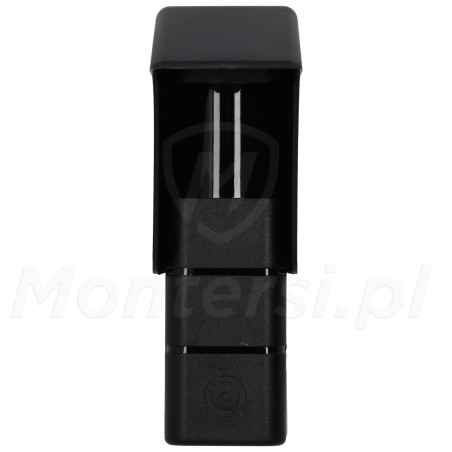

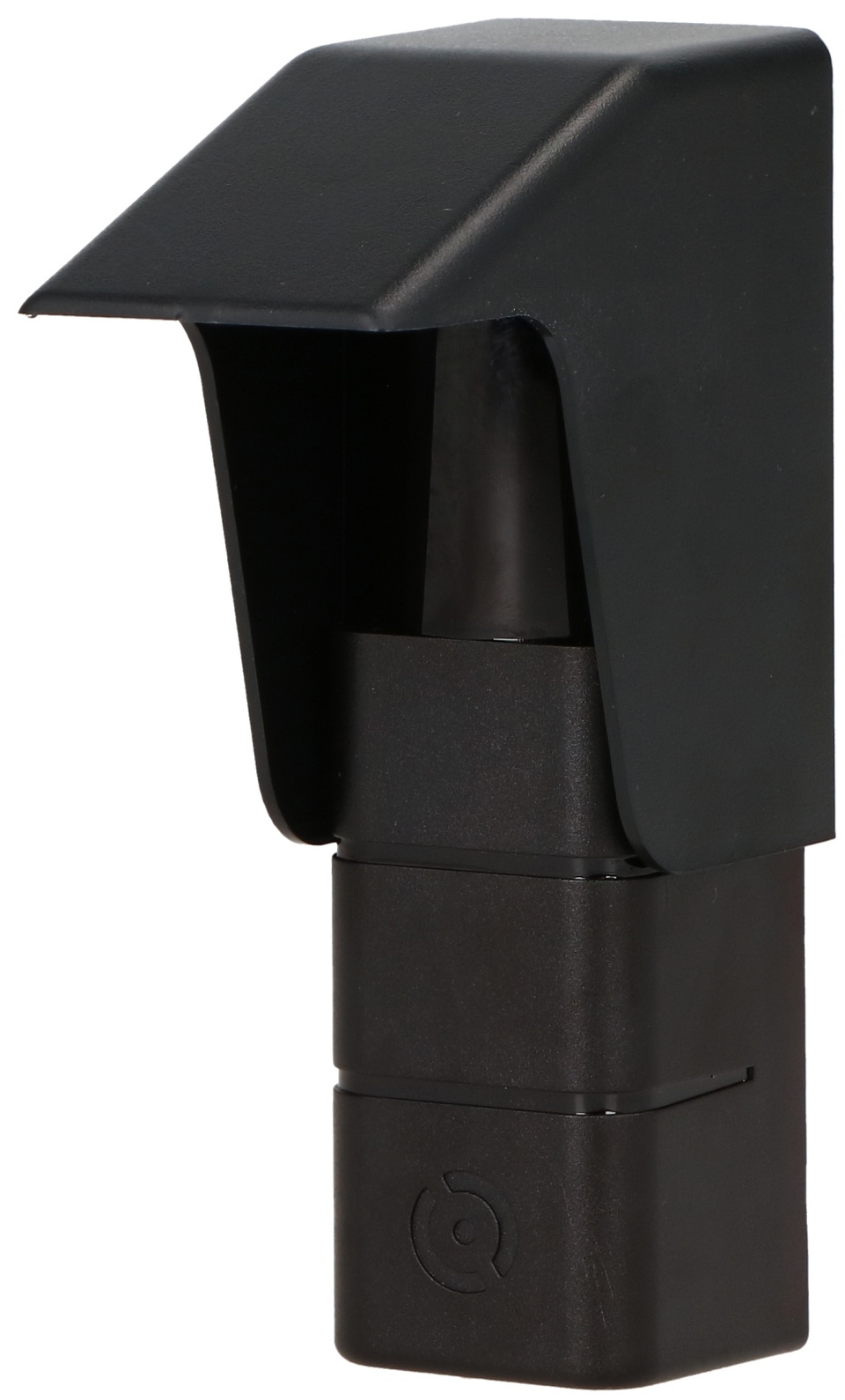

Model ten został wyposażony w daszek ochronny, który zwiększa odporność fotokomórki na zakłócenia wynikające z niekorzystnych warunków zewnętrznych. Ogranicza on wpływ promieniowania słonecznego padającego bezpośrednio na obudowę oraz chroni urządzenie przed oddziaływaniem kropel deszczu i płatków śniegu. Daszek ma prostą konstrukcję i może zostać zamontowany również na już zainstalowanej fotokomórce, bez konieczności jej demontażu. Konstrukcja fotokomórki upraszcza proces instalacji, ponieważ nie wymaga precyzyjnego ustawiania względem odbiornika ani dokładnego pozycjonowania względem obiektu odbijającego.

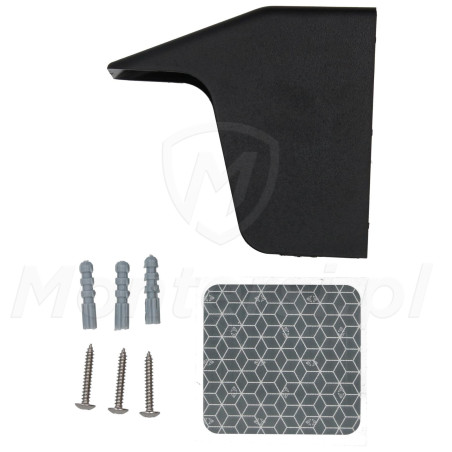

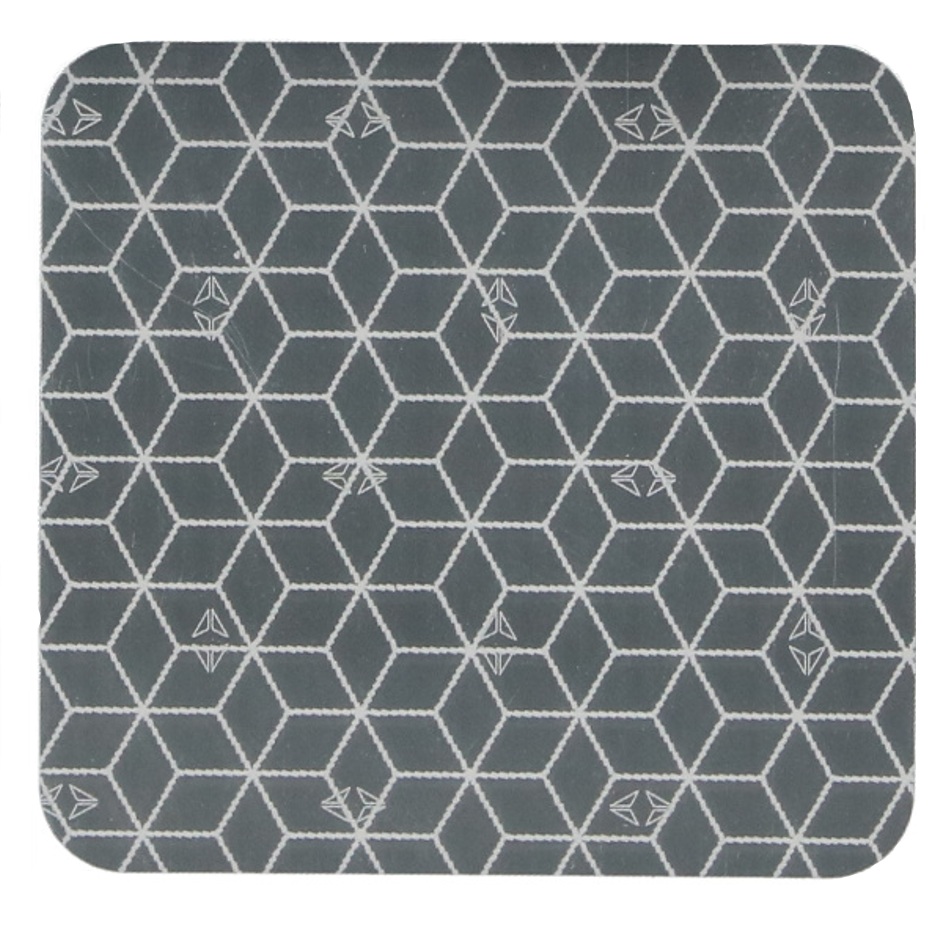

Odbłyśnik sygnału

Wzmocnienie sygnału zwrotnego i poprawa stabilności detekcji

Odbłyśnik stanowi element systemu, którego zadaniem jest wzmocnienie sygnału optycznego powracającego do nadajnika. Jego zastosowanie zwiększa ilość światła odbieranego przez fotokomórkę, co poprawia stabilność detekcji, szczególnie przy większych odległościach roboczych. Odbłyśnik ułatwia prawidłowe ustawienie i regulację fotokomórki oraz umożliwia skuteczniejsze wykrywanie mniejszych obiektów znajdujących się w osi wiązki. Jest on szczególnie istotny w instalacjach pracujących w trybie odbiciowym, gdzie jakość sygnału zwrotnego ma bezpośredni wpływ na poprawność działania systemu. Wzmocnione odbicie ogranicza wpływ zakłóceń środowiskowych i pozwala na zachowanie prawidłowej pracy bez konieczności zmiany miejsca montażu fotokomórki.
